Bruk er bl.a. mulig i følgende områder:

• Raxofix-​rør i rør (formstabile med oksygensperresjikt)

  • drikkevannsinstallasjoner

  • varmeanlegg

  • trykkluftanlegg

For planlegging, utførelse, drift og vedlikehold av drikkevannsinstallasjoner må gjeldende retningslinjer følges, se Regelverk fra avsnittet: Bruksområde .

Informer din oppdragsgiver eller brukeren av drikkevannsinstallasjonen, om at anlegget må vedlikeholdes regelmessig Vedlikehold .

Systemet er bl.a. egnet for følgende medier:

• Raxofix flerlags komposittrør (formstabile med oksygensperresjikt)

  • Drikkevann

  • Regnvann

  • Oppvarmingsvann

  • Trykkluft

Driftstemperatur maks.

• Sanitærinstallasjoner: T_D 70 °C

• Varmeinstallasjoner: 80 °C

Driftstrykk maks.

• Sanitærinstallasjoner: 1,0 MPa (10 bar)

• Varmeinstallasjoner: 1,0 MPa (10 bar)

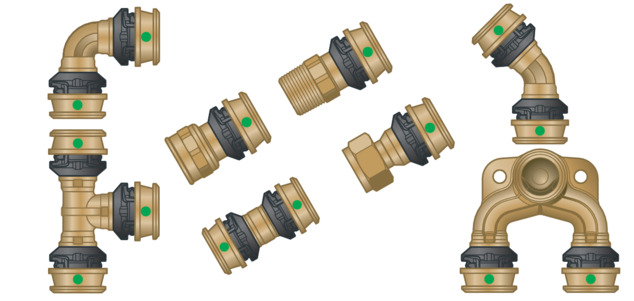

Rørledningssystemet består av presskoblinger i forbindelse med binderør og tilhørende pressverktøy.

Systemkomponenter er tilgjengelig i følgende dimensjoner: d 16 / 20 / 25 / 32 / 40 / 50 / 63.

Raxofix-​rør i rør leveres som rull med og uten beskyttelsesrør, og med forskjellige isolasjonstykkelser. Formstabile rør i rør tilbys også i stenger på 5 m lengde. Til det beskrevne systemet er følgende rør tilgjengelig:

For feste av rørene skal det kun anvendes rørklammer med kloridfrie lydbeskyttende innlegg.

For å feste rørene til Prevista Dry Plus-​skinnesystemer anbefaler Viega å bruke Prevista Dry Plus-​rørholderen (modell 8416). Rørholderen er egnet plastrørledninger i dimensjonene d16 til 20.

Følg de generelle reglene for festeteknikk:

• Ikke bruk festede rørledninger som holder for andre rørledninger og komponenter.

• Ikke bruk rørkroker.

• Overhold avstand til presskobling.

• Ta hensyn til ekspansjonsretningen: Planlegg fastpunkter og glidepunkter.

Sørg for å feste rørledningene og koble dem fra bygningselementet, slik at ingen ledningslyd kan overføres til bygningselementet eller andre komponenter på grunn av termiske lengdeforandringer og mulige trykkslag.

Overhold følgende festeavstander:

Rørledninger utvider seg ved oppvarming. Varmeekspansjonen er materialavhengig. Lengdeendringer fører til spenninger i installasjonen. Disse spenningene må utlignes ved egnede tiltak.

Det som har vist seg å fungere er:

• Fastpunkter og glidepunkter

• Ekspansjonskompensasjonsstrekninger (ekspansjonsbend)

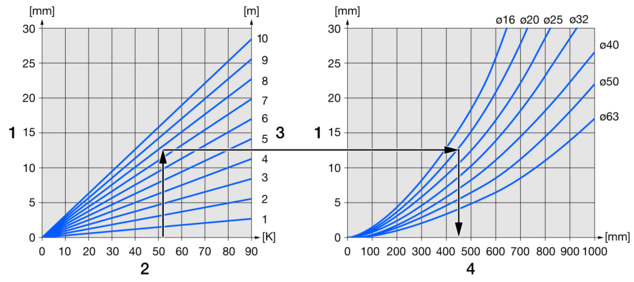

Beregningseksempel Raxofix-​rør i rør (formstabile med oksygensperresjikt):

• Gitt: Temperaturdifferanse Δ ϑ  = 50 K; rørlengde L = 8 m; rør ⌀ = 20 mm

• Ønsket: EkspansjonsbendlengdeL_BS

• Beregning:

  • Start med venstre diagram: Gå ut fra 50 K temperaturdifferanse på x-​aksen opp til karakteristikken for rørlengden på 8 m.

  • Koble til skjæringspunktet vannrett med det høyre skjemaet fram til skjæringspunktet for karakteristikken for rørdiameter 20 mm.

• Løsning: Les av verdien på x-​aksen:L_BS = 480 mm.

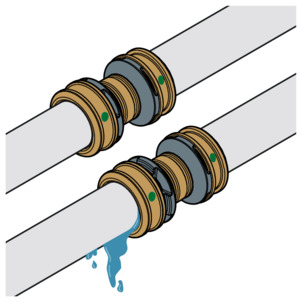

Viega presskoblinger har SC‑Contur. SC‑Contur er en sikkerhetsteknikk sertifisert av DVGW, og sørger for at presskoblingen i upresset tilstand er garantert utett. Dermed vil koblinger som ved forglemmelse ikke er blitt presset, oppdages ved lekkasjetesten.

Viega garanterer at tilfeldigvis ikke pressede koblinger oppdages under lekkasjetesten:

• ved våt lekkasjetest i trykkområdet 0,1–0,65 MPa (1,0–6,5 bar)

• ved tørr lekkasjetest i trykkområdet 22 hPa–0,3 MPa (22 mbar–3,0 bar)

Rørmerkingen inneholder viktige opplysninger om egenskaper og sertifiseringer av rørene. Dens betydning er som følger:

• Produsent

• Systemnavn

• Rørmateriale

• Størrelse / veggtykkelse

• Sertifiseringer og driftstemperaturer

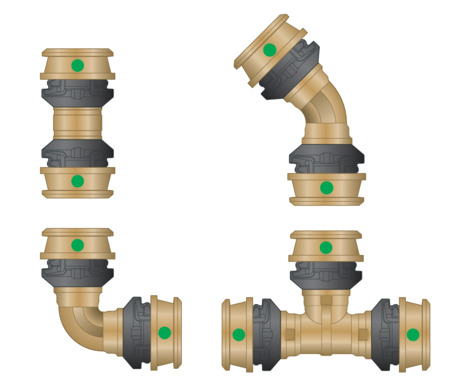

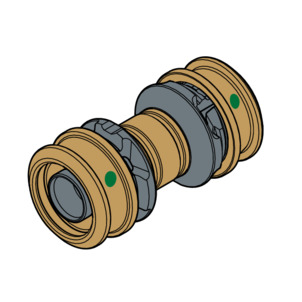

Det grønne punktet henviser til at presskoblingen er utstyrt med SC‑Contur, og at systemet er egnet for drikkevann.

Alle Raxofix-​rør må kun monteres med originalutstyr, Raxofix-​presskoblinger med SC‑Contur og tilhørende pressverktøy. Bruk av komponenter fra andre plastrørsystemer, som f.eks. Sanfix Fosta, er ikke tillatt.

Hvis du har spørsmål om dette temaet, kan du henvende deg til Viega.

Ved transport og lagring kan systemkomponenter evt. ha blitt skadet.

• Kontroller alle delene.

• Skift skadede komponenter.

• Ikke reparer skadede komponenter.

• Skitne komponenter skal ikke installeres.

Z-​målene finner du på de tilsvarende produktsidene i online-​katalogen.

For installasjon anbefales bruk av Viega originalverktøy eller tilsvarende verktøy.

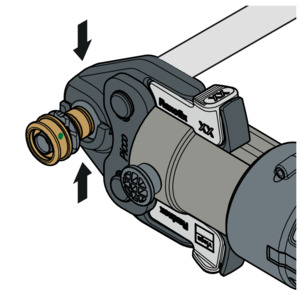

For å opprette en presskobling, trenger man følgende verktøy:

• Pressmaskin med konstant presskraft

• egnet Raxofix-​pressbakke

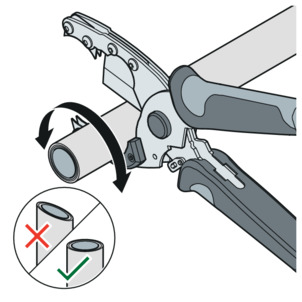

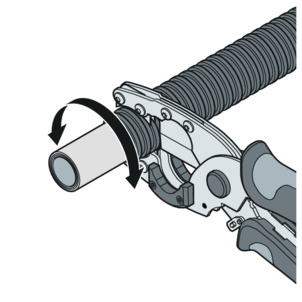

• Rørsaks (modell 5341) for rørdimensjoner 16–25 mm

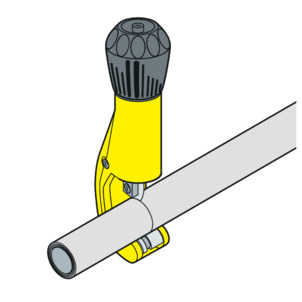

• Rørkutter (modell 2191) for rørdimensjoner 32–63 mm

• Bøyeverktøy (modell 5331 eller 5331.2)

Raxofix-​rør i rør kan bøyes i dimensjonene 16–32 mm manuelt med en bøyeradius på 5 x d eller med bøyeverktøy med følgende radier:

For dimensjonene d 16 og 20 er de anbefalte bøyeverktøyene modellene 5331 og 5331.2.

For informasjon om verktøy, se også Nødvendig verktøy .

Før igangkjøring må installatøren gjennomføre en lekkasjetest.

Denne testen gjennomføres på det ferdigstilte, men ennå ikke tildekte anlegget.

Følg gjeldende retningslinjer, se Regelverk fra avsnittet: Lekkasjetest .

Også for ikke-​drikkevannsinstallasjoner skal man gjennomføre lekkasjetest i henhold til gjeldende retningslinjer, se Regelverk fra avsnittet: Lekkasjetest .

Resultatet skal dokumenteres.
