Rotaplex Trio-utstyrssett Visign RT5
Produktinformasjon
Rotaplex Trio-utstyrssett Visign RT5
for av-/overløpsfunksjonsenhet
| Produksjonsår (fra): | 01.06.2015 |
Dette dokumentet er beskyttet av opphavsrett, ytterligere informasjo får du på www.viega.de/rechtshinweise.
Målgrupper
Informasjonen i denne anvisningen retter seg til følgende grupper:
Varme- og sanitærspesialister hhv. fagfolk med relevant opplæring
SHK-FachkräfteEiere
Sluttbrukere
Personer som ikke har denne utdannelsen hhv. kvalifikasjonene har ikke tillatelse til å montere, installere og evt. vedlikeholde disse produktene. Denne begrensningen gjelder ikke for eventuelle merknader om betjening.
Installasjon av Viega-produkter skal skje iht. generelle, anerkjente regler for dette fagområdet og Viega-bruksanvisningene.
Merking av instruksjoner
Advarsels- og merknadstekster er uthevet fra resten av teksten og spesielt merket med egne piktogrammer.
FARE!
Dette synbolet advarer mot mulige livsfarlige personskader.
ADVARSEL!
Dette synbolet advarer mot mulige alvorlige personskader.
FORSIKTIG!
Dette symbolet advarer mot mulige personskader.
MERKNAD!
Dette symbolet advarer mot mulige materielle skader.
INFO!
Merknader gir deg ekstre nyttige tips.
Tiltenkt bruk
Bruksområder
Utstyrssettet egner seg utelukkende for bruk med et Rotaplex Trio-inn- / av- / overløp for badekar med et 90 mm stort avløpshull.
INFO!
Modellen som her beskrives lar seg ikke kombinere med Rotaplex-produkter. For Rotaplex-av- / overløp er separate utstyrssett med andre modellnumre tilgjengelig.
Produktbeskrivelse
Oversikt

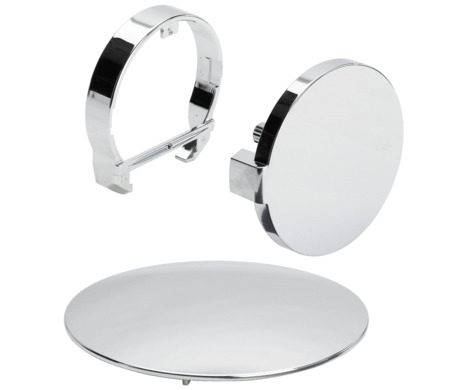

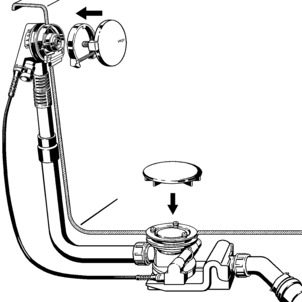

Følgende komponenter er med i leveringsomfanget til utstyrssettet:

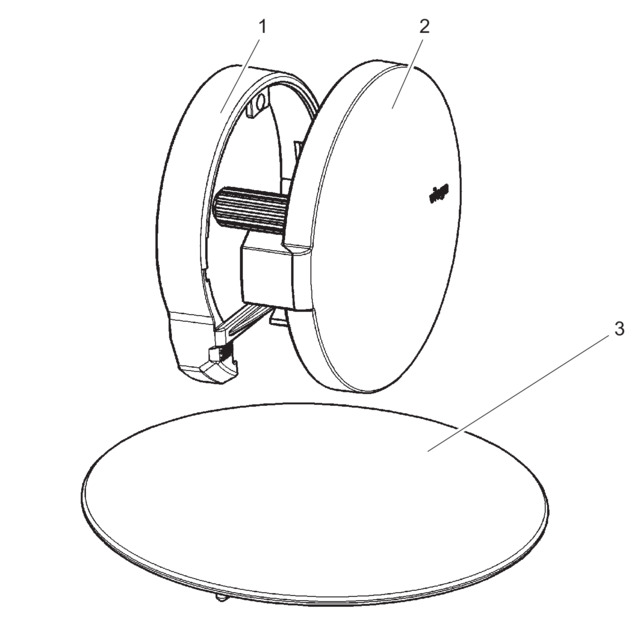

- 1 - Flensdeksel
- 2 - Dreibar rosett
- 3 - Beskyttelseskappe
Utstyrsvarianter
Modellen er tilgjengelig i følgende utførelser:
Utførelse | Artikkelnummer |
|---|---|
forkrommet | 732 530 |
stålfarget / børstet | 732 547 |
design-hvit | 732 523 |
Håndtering
Montering
Monter utstyrssettet
Monter utstyrssettet først etter at alle andre på byggeplassen er avsluttet, for slik å unngå skader på rosett og ventilkjegle. Gå dertil frem som følger:
-
Juster den dreibare rosetten og sett den inn i overløpskroppen.
-

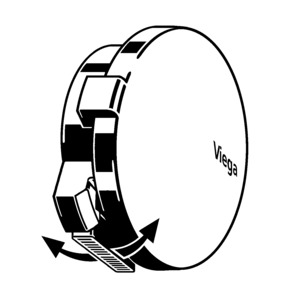

Den dreibare rosetten dreies mot høyre (åpnet stilling) og holdes fast.
-

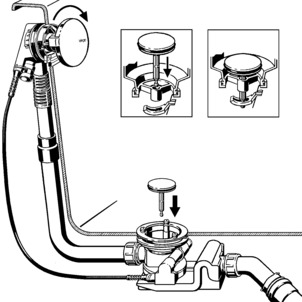

Sett inn ventilkjeglen.
Stiften på undersiden av ventilkjeglen må føres gjennom midthullet til ventiloverdelen i holderen til sluket, og der merkbart smekke på plass (se detaljbilde).
-
Sett flensdekslet med den rette siden ned på tilførselsflensen og trykk det på.
-
Juster og sett inn den dreibare rosetten.
-
Sett beskyttelseskappen på ventiloverdelen og trykk den fast.
Hullene på undersiden av beskyttelseskappen må settes på skruehodene.
Monter dreibar rosett
Hvis den dreibare rosetten på overløpet skal fjernes, fortsett som følger for å unngå skade på rosetten og flensdekselet:
-

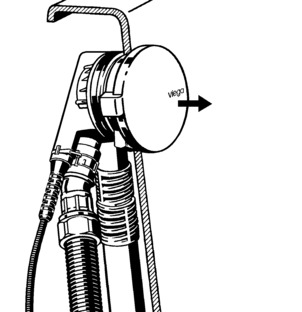

Trekk av den dreibare rosetten i akseretningen.
-

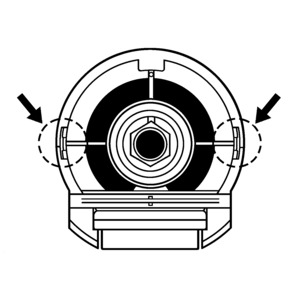

Skyv ut flensdekselet på de markerte festepunktene.
-
Ta av flensdekslet.
Betjening
Betjening av av-/overløp foretas via den dreibare rosetten på overløpet. Gå frem som følger for å lukke eller åpne avløpet:
-

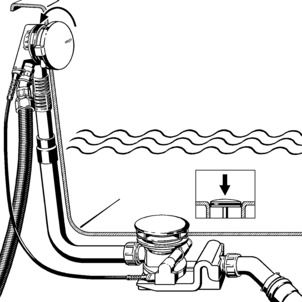

Den dreibare rosetten dreies til venstre.
-
Avløpet lukkes.
INFO!Ventilkjeglen senker seg og forhindrer at vannet løper ut. Beskyttelseskappen endrer ikke sin posisjon.
-

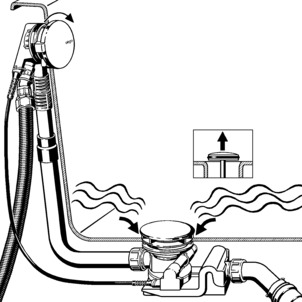

Den dreibare rosetten dreies til høyre.
-
Avløpet åpnes.
INFO!Ventilkjeglen heves og vannet kan renne ut. Beskyttelseskappen endrer ikke sin posisjon.
Still inn retningen på vanninntaket
På undersiden av den dreibare rosetten befinner regulatoren for vannstrålen seg. Gå frem som følger for å justere vannstrålen:
-
Trykk mengderegulatoren frem eller tilbake med fingeren. Avhengig av innstilt retning vil vannet løpe nærmere eller lengre unna veggen i badekaret.
Stell
MERKNAD!
Fare for skade på grunn av uegnede rengjøringsmidler.
Følgende rengjøringsmidler kan skade forkrommede overflater og må derfor ikke brukes til dette:
skuremiddel
skurende svamper
Kalk-, gips- eller sementfjerner
Løsemidler eller andre syreholdige rengjøringsmidler
For det regelmessige stellet og for å unngå kalkflekker på den dreibare rosetten og ventilkjeglen, kan det brukes vanlig såpe eller et mildt rengjøringsmiddel. Bruk aldri skuremiddel eller skrapende gjenstander.
Grov tilsmussing, også i området til avløpsdelen og vannlåsen, kan fjernes med vanlige rengjøringsmidler. Derved må en være oppmerksom på, at rengjøringsmiddelet må skylles grundig av med rent vann etter foreskrevet innvirkningstid. Det må ikke bli igjen noen rester på komponentene.
Kassering
Del opp produkt og emballasje i de enkelte materialgruppene (f.eks. papir, metall, plast eller ikke-jern-metaller) og kasser i henhold til gjeldende nasjonal lovgiving.
