Tempoplex-avløp
for dusjkar av stål og/eller akryl
Produksjonsår (fra): | 01.01.2010 |
Dette dokumentet er beskyttet av opphavsrett, ytterligere informasjon får du på viega.com/legal .
Informasjonen i denne anvisningen retter seg til følgende grupper:
Varme- og sanitærspesialister hhv. fagfolk med relevant opplæring
Eiere
Sluttbrukere
Personer som ikke har denne utdannelsen hhv. kvalifikasjonene har ikke tillatelse til å montere, installere og evt. vedlikeholde dette produktet. Denne begrensningen gjelder ikke for eventuelle merknader om betjening.
Installasjon av Viega-produkter skal skje iht. generelle, anerkjente regler for dette fagområdet og Viega-bruksanvisningene.
Advarsels- og merknadstekster er uthevet fra resten av teksten og spesielt merket med egne piktogrammer.
Advarer mot mulige livsfarlige personskader.
Advarer mot mulige alvorlige personskader.
Advarer mot mulige personskader.
Advarer mot mulige materielle skader.
Ytterligere merknader og tips.
Denne bruksanvisningen inneholder viktig informasjon om produkt- eller systemvalg, montering og igangkjøring, samt om tiltenkt bruk og, om nødvendig, om vedlikeholdstiltak. Denne informasjonen om produkter, deres egenskaper og bruksteknikk er basert på de aktuelle gjeldende standardene i Europa (f.eks. EN) og/eller i Tyskland (f.eks. DIN/DVGW).
Noen passasjer i teksten kan henvise til tekniske forskrifter i Europa/Tyskland. Disse forskriftene gjelder som anbefalinger for andre land, i den grad det der ikke finnes tilsvarende, nasjonale krav. Gjeldende nasjonale lover, standarder, forskrifter, normer samt andre tekniske forskrifter har prioritet foran de tyske/europeiske retningslinjene i denne veiledningen: Informasjonen her er ikke bindende for andre land og områder, og skal som sagt brukes som støtte.
Fare for skade på grunn av uegnede væsker
Bruk kun følgende væsker for å unngå skade på avløpet:
Husholderavløpsvann med temperaturer opp til 95 °C
PH-verdien må være større enn 4 og mindre enn 10.

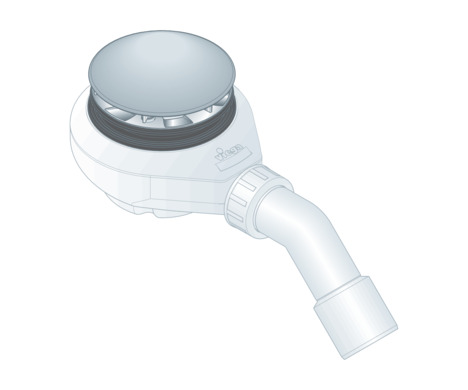

Et Tempoplex-avløp er et avløp med vannlås for dusjkar med en 90 mm stor avløpsåpning.
Presis informasjon om alle dusjkarmodeller og egnede Viega-avløp finner du i katalogen eller på internett.
Avløpskapasitet ved 15 mm ansamlingshøyde |
---|
Diameter på avløpsåpning |
DN (nominell diameter) avløpsrør |
Høyde |
Mål og innbyggingsdybde |
Sperrevannhøyde |
0,64 l / s |
90 mm |
40 / 50 mm |
80 mm |
50 mm |
For monteringen av avløpet gjelder følgende vilkår:
Dusjkaret er installert.
Dreneringsrøret legges til dusjkaret.
Undersiden av dusjkaret er tilgjengelig.
Avløpskapasiteten er tilstrekkelig ved en ansamlingshøyde på 15 mm.

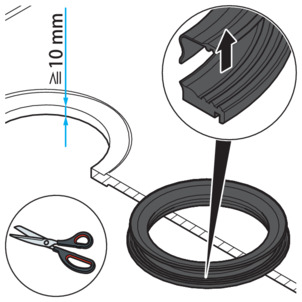

Hvis dusjkaret er tykkere enn 10 mm, må du dele tetningen:
Skjær tetningen på tetningsperlen i to deler.
Gjør som følger for å montere avløpet:

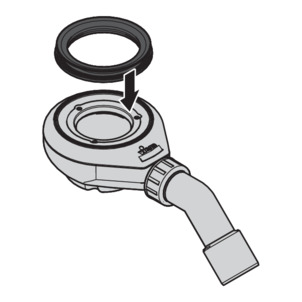

Plasser tetningen på tetningsflaten til avløpet og trykk den inn i festesporet.
Sett avløpshuset med tetningen under dusjkaret.
Trekk overdelen til tetningen gjennom avløpshullet.
Hvis tetningen må deles: Plasser en tetningsdel på avløpshuset og plasser den andre tetningsdelen i avløpsåpningen.

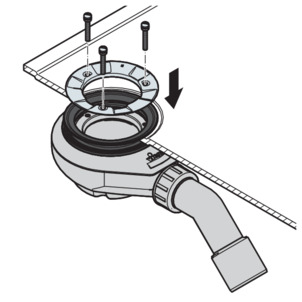

Sett inn monteringsflensen.

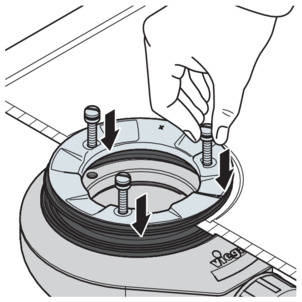

Sett inn skruen for hånd.

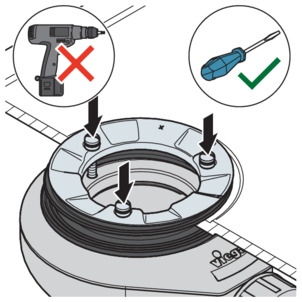

Bruk bare skrutrekkere, ingen trådløse skrutrekkere.
Stram skruene jevnt.
Sett inn dykkrøret i vannlåsen.
Trykk beskyttelseskappen på de tre festepunktene.
Forutsetning:
Avløpskroppen er installert på dusjkaret.

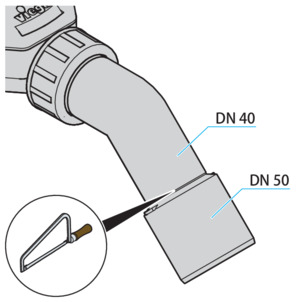

Sag av avløpsbend, hvis avløpsrøret kun har en diameter på 40 mm.
Juster vannlåsen slik at avløpsebenden kan kobles til avløpsledningen.
Avløpet dreies på leddet til ønsket posisjon nås.

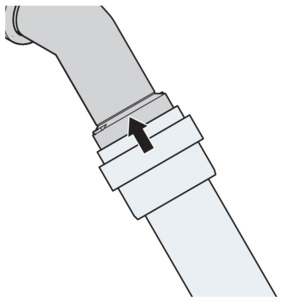

Skyv avløpsrøret på avløpsbenden.
En visuell kontroll kan brukes for lekkasjetest.
Sjekk avløp for synlige lekkasjer.
Fare for skade på grunn av uegnede rengjøringsmidler!
Følgende rengjøringsmidler kan skade forkrommede overflater og må derfor ikke brukes til dette:
Skuremiddel
Skurende svamper
Kalk-, gips- eller sementfjerner
Løsemidler eller andre syreholdige rengjøringsmidler
For det regelmessige stellet og for å unngå kalkflekker brukes vanlig såpe eller et mildt rengjøringsmiddel.

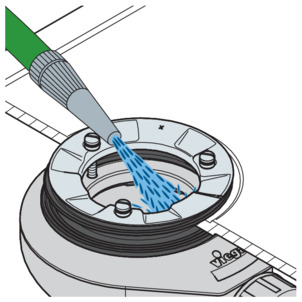

Fjern grov tilsmussing med vanlige rengjøringsmidler. Vær meget nøye med å skylle rengjøringsmiddelet grundig av med rent vann etter foreskrevet innvirkningstid.
Tørk av overflaten med en myk klut. Det må ikke bli igjen noen rester på komponentene.
Når du rengjør avløpet, må du være forsiktig så du ikke skader luktfellen.
Ta av beskyttelseskappen.
Ikke ta ut dykkrøret ovenfra.

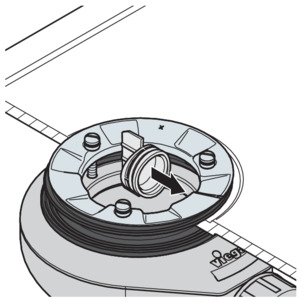

For fri tilgang til stikkontakten:-Ta tak i pluggen med tangen ved tappen og trekk den av.
Rengjør avløpet forsiktig, uten å skape garnityret.
Sett pluggen i flukt.

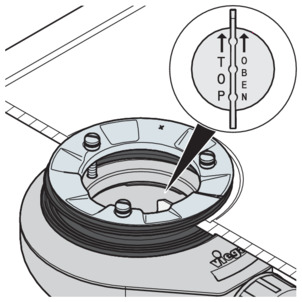

Pass på at pluggen er i riktig posisjon. Tappen må plasseres loddrett.

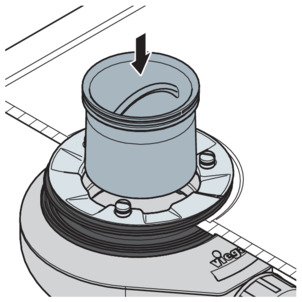

Sett inn dykkrøret.
Sett på beskyttelseskappen.
Del opp produkt og emballasje i de enkelte materialgruppene (f.eks. papir, metall, plast eller ikke-jern-metaller) og kasser i henhold til gjeldende nasjonal lovgiving.
