Advantix R 120 csőátvezető
Termékinformáció
Advantix R 120 csőátvezető
polipropilén csőhöz és csatlakoztatott vízzáras szifonhoz
| Gyártási évtől: | 2005.01.01. |
A dokumentumra szerzői jogok vonatkoznak, további információkat a viega.com/legal webhelyen találhat.
Célcsoportok
Az utasításban található információk a következő személyekre vonatkoznak:
fűtés- és vízvezeték szerelők, ill. képzett szakemberek
A fent megnevezett képzettséggel, ill. képesítéssel nem rendelkező személyek számára a termék szerelése, telepítése és adott esetben karbantartása nem megengedett. Ez a korlátozás nem vonatkozik a lehetséges kezelési tudnivalókra.
A Viega termékek beépítését az általánosan elismert technikai szabályozás és a Viega használati utasítások szerint kell végezni.
Megjegyzések jelölése
A figyelmeztető és a tájékoztató szövegek a további szövegektől elkülönítve, megfelelő piktogramokkal vannak megjelölve.
VESZÉLY!
Lehetséges életveszélyes sérülésekre figyelmeztet.
FIGYELEM!
Lehetséges súlyos sérülésekre figyelmeztet.
VIGYÁZAT!
Lehetséges sérülésekre figyelmeztet.
FELHÍVÁS!
Lehetséges anyagi károkra figyelmeztet.
INFORMÁCIÓ!
Kiegészítő megjegyzések és tippek.
Megjegyzés a nyelvváltozattal kapcsolatosan
A használati utasítás fontos információkat tartalmaz a termék, ill. rendszer kiválasztásához, a szereléshez és az üzembe helyezéshez, valamint a rendeltetésszerű használathoz, és amennyiben szükséges, a karbantartáshoz. Ezek, a termékekkel, azok tulajdonságaival és alkalmazástechnikáival kapcsolatos információk a jelenleg hatályos európai (pl. EN) és/vagy németországi (pl. DIN/DVGW) szabványokon alapulnak.
A szöveg némely szakasza az európai/németországi műszaki előírásokra utalhat. Egyéb országok számára, amennyiben ott megfelelő követelmények nem érhetők el, ezek az előírások ajánlásként szolgálnak. Az ide vonatkozó nemzeti törvények, normák, előírások, szabványok, valamint egyéb műszaki előírások a németországi/európai irányelvekkel, valamint jelen utasítással szemben előnyben részesítendők: Az itt ismertetett információk nem kötelező jellegűek más országok és régiók számára és, ahogyan arra már utaltunk, csak támpontként szolgálnak.
Szabványok és szabálygyűjtemények
Az alábbi szabványok és szabálygyűjtemények Németországra és Európára érvényesek. Az egyes országok nemzeti szabályozásai megtalálhatóak az adott ország honlapján, a viega.hu/szabvanyok oldalon.
Szabálygyűjtemények a következő szakaszból: Alkalmazási területek
Hatály / tudnivaló | A Németországban érvényes szabálygyűjtemény |
|---|---|
Ellenőrzött viselkedés tűz esetén | DIN 4102‑11 |
Általános tervengedélyezés (aBG) | Z-19.53‑2535 |
Szabálygyűjtemények a következő szakaszból: Közegek
Hatály / tudnivaló | A Németországban érvényes szabálygyűjtemény |
|---|---|
Háztartási szennyvíz | DIN 1986‑3 |
Termékleírás

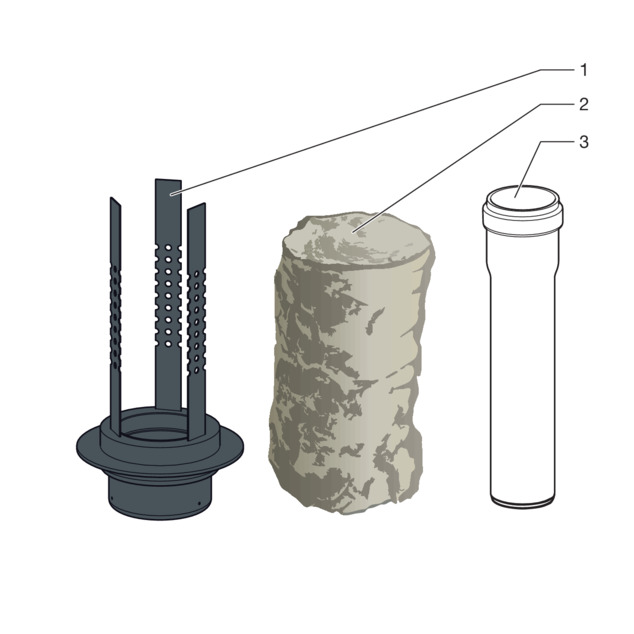

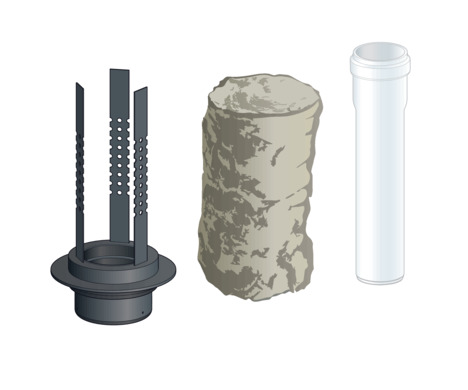

Áttekintés
- 1 Advantix R 120 csőátvezető
- 2 Kőzetgyapot
- 3 Lefolyócső, nem éghető
Műszaki adatok
Névleges átmérő [DN] |
|---|
Anyag (cső) |
50 |
Polipropilén |
Működési mód
Elv
A szokványos műanyag lefolyó és lefolyócső tűz esetén néhány percen belül megolvad és lefolyik. Ennek következtében két emelet között egy nyílás keletkezik, melyen át a tűz továbbterjedhet.
A tűzvédelmi csőátvezetés 120 percig ellenáll a tűznek anélkül, hogy a födémen keresztül tűz vagy füst jutna át. Ez a benne található anyagnak köszönhető, amely 150°C-os hőmérsékletet elérve megduzzad, és az átvezetés szabad területét teljesen elzárja.
A tartókengyel a tűzvédelmi csőátvezetést akkor is a födémben tartja, ha a tömítőmassza alsó része elmozdult a helyéről.
Időbeli lefutás
4 perc után
kb. 460 °C: a műanyag cső megpuhul.
8 perc után
kb. 625 °C: a műanyag cső megolvad. A massza felduzzad, és kitölti a teljes magfuratot.
25 perc után
kb. 800 °C: a magfurat és a csatlakozás teljesen zárt. A vízzár szinte érintetlen marad.
Használati információk
Beépítési változatok
A csőátvezetés az alábbi módon szerelhető fel:
födémkivágásba
magfuratba
FELHÍVÁS!
A födémkivágás kivitelét minden esetben a következő személyek kell, hogy meghatározzák:
egy statikus
a helyileg illetékes tűzvédelmi szakértő, illetve tűzvédelmi építésvezető
Adott esetben építésjogi alkalmassági igazolás vagy szakvélemény is szükséges.
Kezelés
Szerelési információk
Fontos tudnivalók
Szerelés vékony födémvastagságoknál
A csőátvezetés magfuratok segítségével akkor helyezhető el legalább 100 mm vastagságú födémben, ha a födém összvastagsága, beleértve az esztrich-réteget vagy padló-építőlemezeket, legalább 150 mm.
Kisebb födémvastagságok kihozhatók 150 mm vastagságra, ehhez vakolatréteggel vagy nem éghető (pl. kalcium-szilikát) padló-építőlemezekkel kell azokat megerősíteni.
Tudnivalók padló-építőlemezek használatára vonatkozóan
A szerelés a födémen vagy a födém alatt megengedett. A rögzítést ≥ M8 átmenő menetes szárakkal kell elvégezni.
Padló-építőlemezek vagy betonlábazat használata esetén a kívánt tűzvédelmi osztály eléréséhez azokat legalább 100 mm-rel a magfurat körül és 30 mm vastagon kell elhelyezni.

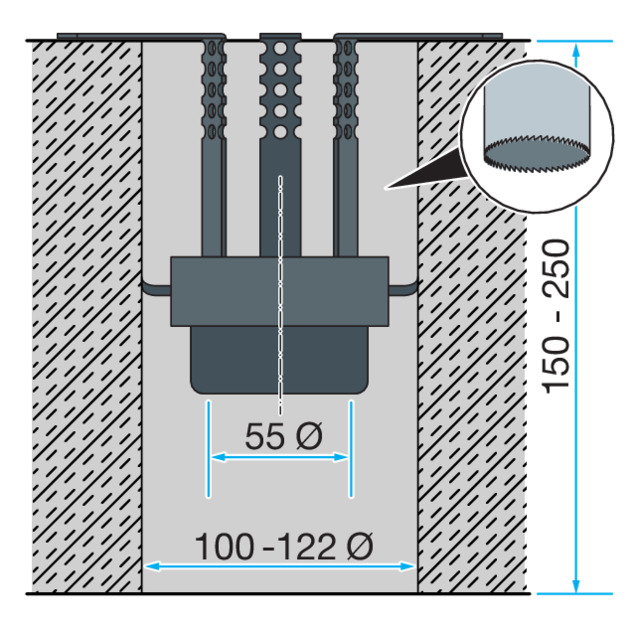

Beépítési méretek
Szerszámok és anyagok
Speciális szerszámok
Magfurathoz
fúrógép ∅ 100–122 mm koronafúróval
Anyag
Födémnyíláshoz:
zsalutábla vagy hasonló a födémnyílás alulról való elzárásáhozMűanyag védőcső, d 110
Habarcs (MG II, IIa vagy III)
Szerelés
A lefolyó beszerelése
A modell födémkivágásba vagy magfuratba építhető be.
Beépítés födémkivágásba
-

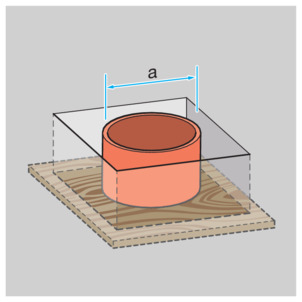

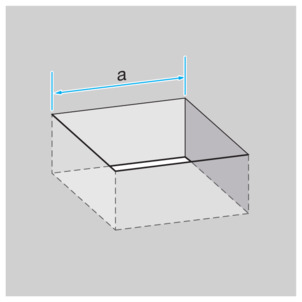

Készítse el a födémkivágást.
a = kb. 150 mm
-
Alulról zárja le a födémkivágást (pl. zsalutáblával).
-
A kivágás közepén helyezzen el egy műanyag csövet.
a = d 110
-
Ügyeljen arra, hogy a védőcső felső síkja és a födém felső síkja szintben legyen.
-
Rögzítse a védőcsövet.
-

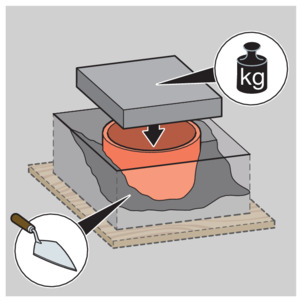

A védőcsövet a felső síkjáig MG II, IIa vagy III minőségű habarccsal öntse ki, majd hagyja kikeményedni.
-
A kikeményedés után távolítsa el a zsaluzást.
Beépítés magfuratba
-
Készítse el a magfuratot.
a = d 100–122
A csőátvezetés szerelése
-
Vegye le a kartont.
-

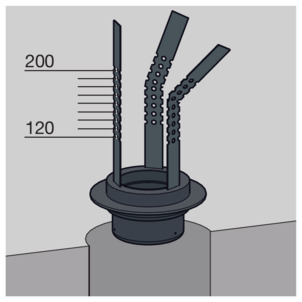

A tartókengyeleket a födém vastagságának megfelelően hajlítsa meg.
-

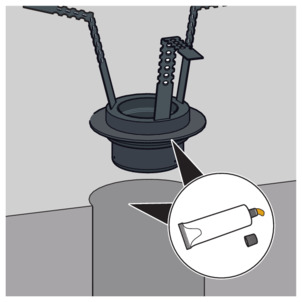

Hordja fel a síkosító anyagot a tömítőgyűrűre és a födémkivágásra/magfuratra.
-

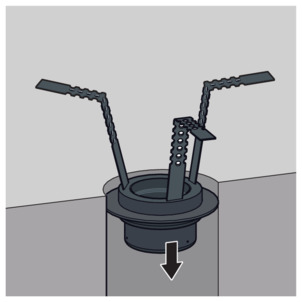

Helyezze be a csőátvezetőt.
-

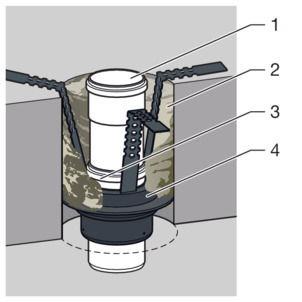

A mellékelt lefolyócsövet (3) a karmantyú (4) közepéig tolja bele a csőátvezetőbe.
-
Egy második csővel (1) hosszabbítsa meg a födém felső éléig.
-
Az üreget (2) kőzetgyapottal vagy habarccsal töltse ki.
-
FELHÍVÁS!
Öntvénycsőre csatlakoztatáshoz megfelelő átmenetet kell használni.

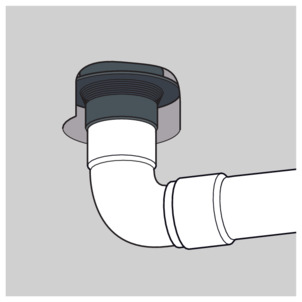

Csatlakoztassa a csővéget a szennyvízvezetékre.
-

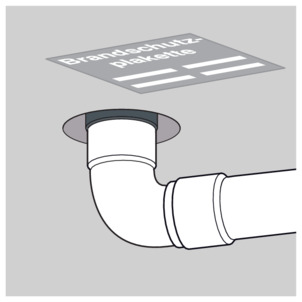

Töltse ki és helyezze el a mellékelt matricát.
-
A csőátvezető be van szerelve.
FELHÍVÁS!
A szifon a lefolyóhoz csatlakoztatva teljesen vízzel telt kell hogy legyen. Tűz esetén csak ekkor biztosított a kifogástalan működés.
Ártalmatlanítás
A terméket és a csomagolást a mindenkori anyagcsoportok (pl. papír, fém, műanyag, nemvasfémek) szerint kell szétválogatni és a hatályos országos jogalkotás értelmében ártalmatlanítani.
Ártalmatlanítás tűzeset után
Amennyiben tűzvédelmi anyagokat tűznek tesznek ki, úgy speciális kezelést igénylő maradványok keletkezhetnek. A tűzesetet követő ártalmatlanításba be kell vonni egy ipari tisztító, szanálásban jártas személy segítéségét.
