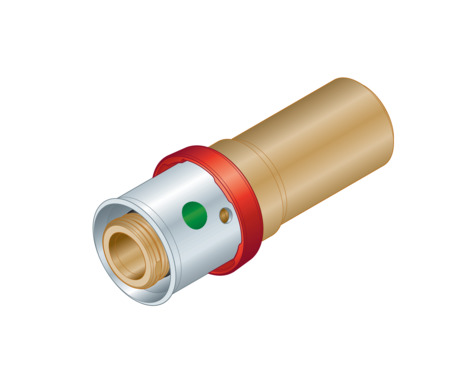

Bedugóidom SC‑Contur-ral (biztonsági kontúr)
Fonterra felülettemperáláshoz, Fonterra PB-csövek (d1) átmenete Sanpress, Sanpress Inox, Profipress csövekre
Gyártási évtől: | 2008.01.01. |
A dokumentumra szerzői jogok vonatkoznak, további információkat a viega.com/legal webhelyen találhat.
Az utasításban található információk a következő személyekre vonatkoznak:
fűtés- és vízvezeték szerelők, ill. képzett szakemberek
A fent megnevezett képzettséggel, ill. képesítéssel nem rendelkező személyek számára a termék szerelése, telepítése és adott esetben karbantartása nem megengedett. Ez a korlátozás nem vonatkozik a lehetséges kezelési tudnivalókra.
A Viega termékek beszerelését a technika általánosan elismert szabályai és a Viega használati utasítások szerint kell végezni.
A figyelmeztető és a tájékoztató szövegek a további szövegektől elkülönítve, megfelelő piktogramokkal vannak megjelölve.
Lehetséges életveszélyes sérülésekre figyelmeztet.
Lehetséges súlyos sérülésekre figyelmeztet.
Lehetséges sérülésekre figyelmeztet.
Lehetséges anyagi károkra figyelmeztet.
Kiegészítő megjegyzések és tippek.
A használati utasítás fontos információkat tartalmaz a termék, ill. rendszer kiválasztásához, a szereléshez és az üzembe helyezéshez, valamint a rendeltetésszerű használathoz, és amennyiben szükséges, a karbantartáshoz. Ezek, a termékekkel, azok tulajdonságaival és alkalmazástechnikáival kapcsolatos információk a jelenleg hatályos európai (pl. EN) és/vagy németországi (pl. DIN/DVGW) szabványokon alapulnak.
A szöveg némely szakasza az európai/németországi műszaki előírásokra utalhat. Egyéb országok számára, amennyiben ott megfelelő követelmények nem érhetők el, ezek az előírások ajánlásként szolgálnak. Az ide vonatkozó nemzeti törvények, normák, előírások, szabványok, valamint egyéb műszaki előírások a németországi/európai irányelvekkel, valamint jelen utasítással szemben előnyben részesítendők: Az itt ismertetett információk nem kötelező jellegűek más országok és régiók számára és, ahogyan arra már utaltunk, csak támpontként szolgálnak.
A présidomok a következő fűtési és hűtési rendszerekhez alkalmasak:
Fonterra Base
Fonterra Base Flat
Fonterra Reno
Fonterra Side 12
Fonterra Side 12 Clip
Fonterra Tacker
Fonterra Top 12
Használat |
---|
Anyag |
Csatlakozó |
Fonterra csövek (PB 12/15) átmenete Sanpress/Sanpress Inox/Profipress csövekre |
Vörösöntvény |
Préscsatlakozás SC‑Contur-ral (biztonsági kontúr) |
Cső külső átmérője [d1] | Cső külső átmérője [d2] | Cikk |
---|---|---|
12 | 15 | 637002 |
15 | 15 | 636999 |
Megnevezés | Használat | Anyag | Csőátmérő | Modellszám |
---|---|---|---|---|
Átmeneti idom SC‑Contur-ral (biztonsági kontúr) | Fonterra csövek átmenete R külső menetre | Vörösöntvény | 12 / R½ | 1213.5 |
Csatlakozó SC‑Contur-ral (biztonsági kontúr) | Fonterra csövek (PB/PE‑Xc/PE-RT/MV) préskötéseihez | Vörösöntvény | 12 | 1223 |
Csatlakozó csavarzat SC‑Contur-ral (biztonsági kontúr) | Fonterra csövekhez Fonterra DN25 fűtőköri osztónál | Vörösöntvény | 12 | 1236 |
90°-os könyök SC‑Contur-ral (biztonsági kontúr) | Fonterra csövek (PB) préskötéseihez | Vörösöntvény | 15 | 1214.3 |
A szállítás és tárolás során az alábbiakat be kell tartani:
Az erős ütődések és rázkódások kerülendők.
Az alkatrészeket tisztán és szárazon kell tárolni.
Az alkatrészeket csak közvetlenül a felhasználás előtt szabad kivenni a csomagolásból.
A sérült elemeket cserélje ki – nem javíthatók.
Fonterra présidomok használata esetén a következő szerelési tudnivalókra ügyeljen:
Csak a Fonterra rendszer eredeti alkatrészeit használja.
A katalógusban javasolt présgépeket használja (pl. Viega Pressgun 5, Viega Pressgun Picco)
A présidomok és a Fonterra csövek préseléséhez a katalógusban felsorolt Viega rendszerpréspofákat használja:
Modellszám | Típus | Megfelelő csövek [méretek] | Megjegyzés |
---|---|---|---|
2799.7 | Préspofa | 12 | csak polibutén (PB) csövek esetén |
2299.7 | Préspofa | 15, 17, 20, 25 | – |
2484.7 | Préspofa | 12, 15, 16, 17, 20, 25 | – |
2782 | Kézi présszerszám | 12 | csak polibutén (PB) csövek esetén |
A csövek méretre vágása
Fűrészek és sarokcsiszolók használata nem megengedett.
A 2499.1 modellszámú préspofa-betét (12 mm) használata nem megengedett!
Az ábrákon csak példák láthatók arra, hogy egy Fonterra cső hogyan préselhető össze egy présidommal. A présidomok és csövek ábrázolásai emiatt a tényleges termékektől eltérhet.
A Fonterra csövet csővágó ollóval (modell: 5341) vágja merőlegesen méretre.

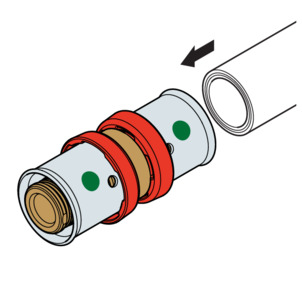

Tolja be a csövet annyira a présidomba, hogy a csővégen a kémlelőablakban láthatóvá váljon.

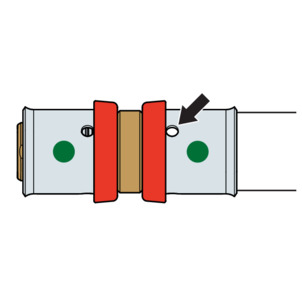

A préselés előtt ellenőrizze a tömítőgyűrűk megfelelő helyzetét és a cső préskarmantyúba való bedugási mélységét.

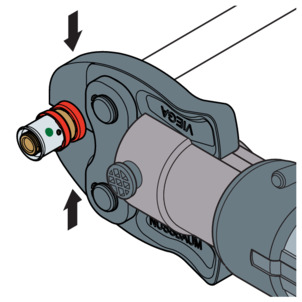

Nyissa szét a préspofát, majd helyezze derékszögben az idomra.
Indítsa el a préselési eljárást, és várja meg, amíg teljesen befejeződik.
A préskötés elkészült.
A rendszer üzembe helyezése előtt ellenőrizze a szivárgásmentességet.
A terméket és a csomagolást a mindenkori anyagcsoportok (pl. papír, fém, műanyag, nemvasfémek) szerint kell szétválogatni és a hatályos országos jogalkotás értelmében ártalmatlanítani.
