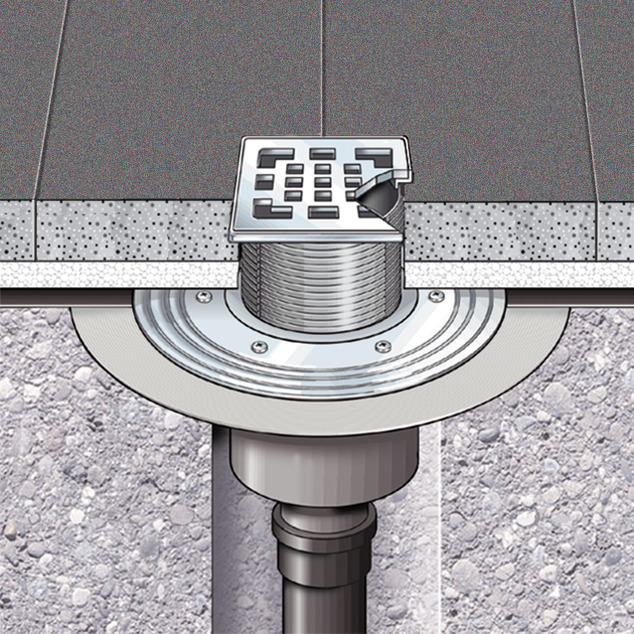

L'avaloir de balcon/terrasse est adapté pour l'écoulement de grands volumes d'eau.

Informations techniques, voir Caractéristiques techniques .

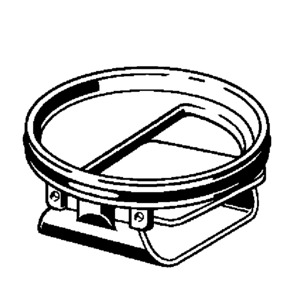

Le siphon est prévu pour l'évacuation continue des eaux usées domestiques courantes, voir Réglementations du paragraphe : Fluides .

• La température des eaux usées peut monter, brièvement, jusqu'à 95 °C. En fonctionnement continu, la température doit être nettement inférieure.

• La valeur pH doit être supérieure à 4 et inférieure à 10.

Le déversement d'eaux usées susceptibles d'endommager les matériaux des produits n'est pas permis.

Les valeurs dépendent de la hauteur totale du corps de vidage.

Le montage du vidage dans le béton brut se présente de la manière suivante :

• Le vidage est placé dans une ouverture dans le plancher puis coulé.

• Le vidage est placé au-​dessus d'une traversée de plafond (par ex. un carottage) à travers laquelle on fait passer le tube d'écoulement.

La bride du vidage est prévue pour l'étanchéité conventionnelle. Afin d'étancher le vidage de manière conventionnelle, vous aurez besoin d'une bavette d'étanchéité adaptée et d'une bague de serrage pour la fixation de la bavette Accessoires nécessaires .

Principe

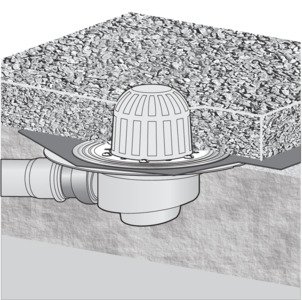

L'étanchéité conventionnelle s'effectue à l'aide de bavettes d'étanchéité en bitume ou en EPDM. Les bavettes d'étanchéité sont posées directement sur le béton brut ou sur l'isolation thermique. Cette méthode a notamment fait ses preuves pour l'étanchéité des balcons, terrasses, dalles et planchers de sous-​sol. Par ailleurs, les bavettes d'étanchéité sont souvent posées comme deuxième couche d'étanchéité supplémentaire sous une étanchéité composite.

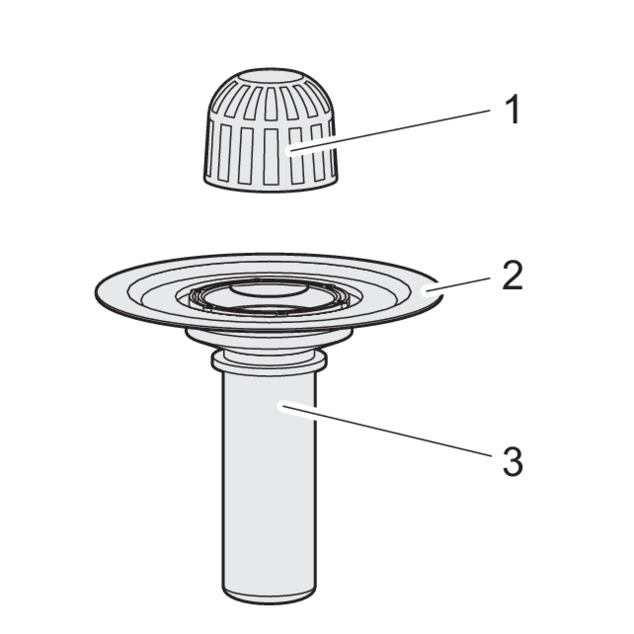

Pour le montage d'un vidage avec une étanchéité conventionnelle, les composants suivants sont nécessaires :

• Vidage

• Bague de serrage avec bavette d'étanchéité pour bandes d'étanchéité en EPDM et en bitume

Informations relatives à la mise en œuvre

La bavette d'étanchéité est dotée d'un revêtement différent des deux côtés : EPDM/bitume

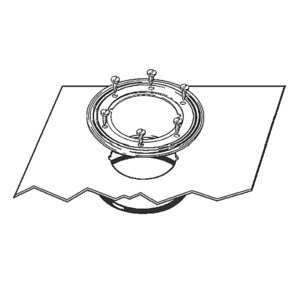

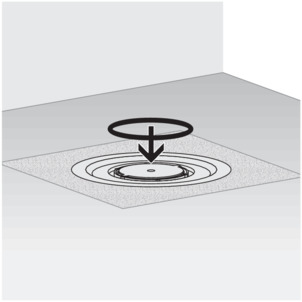

Placer la bavette d'étanchéité sur le vidage et fixe la à l'aide de la bride. La couche de matériau de la bavette d'étanchéité qui sera orientée vers le haut dépend du type de la bavette d'étanchéité utilisée. Des informations à ce sujet sont disponibles dans la notice de montage de la bride d'étanchéité.

Avant le montage :

• S'assurer que le débit d'écoulement du vidage est suffisant pour le volume d'eau déversé Débit du vidage .

• S'assurer que la hauteur de montage du vidage correspond à la hauteur de la structure de plancher prévue.

• S'assurer que la conduite de raccordement nécessaire a été posée avec la pente requise jusqu'au lieu de montage prévu.

• Mettre à disposition les accessoires requis le cas échéant Accessoires nécessaires .

Pendant le montage :

• Observer les cotes de montage.

Après le montage :

• Une couche de mortier doit être appliquée sur toute la surface sous la bride du vidage.

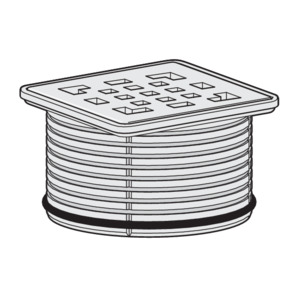

• Piège à gravier ou support avec grille si non fourni

• Matériel pour la fixation du vidage

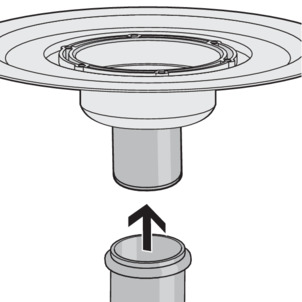

Avant le montage du vidage dans la structure du plancher, le raccordement au système d'évacuation des eaux usées doit être effectué. À cet effet, procédez de la manière suivante :

Conditions :

• Pour le raccordement au système d'évacuation des eaux usées, un tube est déjà posé jusqu'à l'emplacement prévu du vidage.

• Le tube d'évacuation est doté d'une lèvre d'étanchéité intérieure.

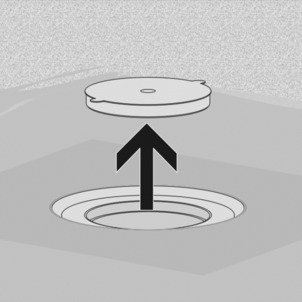

Pour intégrer le vidage dans la structure du plancher dans les règles de l'art, certains points doivent être observés. Procédez par conséquent comme suit pour préparer le vidage pour les corps de métier consécutifs :

Conditions :

• Le vidage est raccordé.

Conditions :

• Une bavette d'étanchéité adaptée et une bague de serrage sont disponibles.

• La bride ne présente pas de salissures grossières.

• Le matériau de calage couvre toute la surface sous la bride et celle-​ci est intacte.

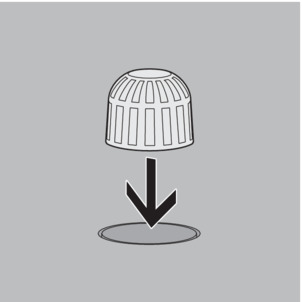

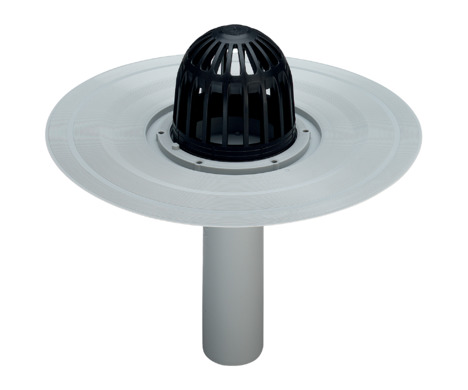

Pour terminer le montage du vidage, il faut encore mettre en place le piège à gravier. À cet effet, procédez de la manière suivante :

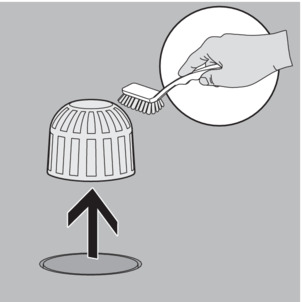

Pour un entretien régulier et pour éviter les taches de calcaire sur la grille et le cadre, utiliser du savon normal ou un produit de nettoyage doux. Ne pas utiliser de produits à récurer ni d'objets abrasifs.

Les salissures grossières, y compris dans la zone du corps de vidage et du siphon, peuvent être éliminées à l'aide d'un nettoyant domestique courant. Rincer abondamment à l'eau claire après avoir laissé le produit de nettoyage agir le temps prescrit. Aucun résidu ne peut subsister sur les composants.

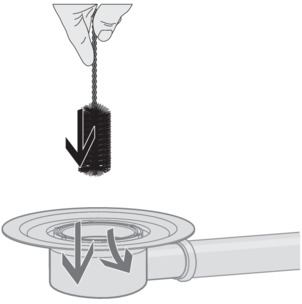

Nous recommandons d'utiliser un produit de nettoyage doux et une brosse à vaisselle pour le nettoyage.
