Plaque de commande Visign for Style 12
Informations produit
Plaque de commande Visign for Style 12
pour réservoir de chasse d'eau encastré 2H, réservoir de chasse d'eau encastré 2L, réservoir de chasse d'eau encastré 2C
| Année de fabrication (à partir de): | 01-07-09 |
Ce document est soumis aux droits d'auteur. Vous trouverez des informations complémentaires sur viega.com/legal .
Groupes cible
Les informations de cette notice s'adressent aux groupes de personnes suivants :
chauffagistes et installateurs sanitaires professionnels et/ou personnel qualifié et formé
SHK-Fachkräfteutilisateurs finaux
Les personnes qui ne disposent pas de la formation ou qualification indiquée ci-dessus ne sont pas habilitées au montage, à l'installation et, le cas échéant, à la maintenance de ce produit. Cette restriction ne s'applique pas aux éventuelles remarques concernant l'utilisation.
Le montage des produits Viega doit être effectué dans le respect des règles techniques généralement reconnues et des notices d'utilisation Viega.
Identification des remarques
Les textes d'avertissement et de remarque sont en retrait par rapport au reste du texte et identifiés de manière spécifique par des pictogrammes.
DANGER !
Avertit d'éventuelles blessures mortelles.
AVERTISSEMENT !
Avertit d'éventuelles blessures graves.
ATTENTION !
Avertit d'éventuelles blessures.
REMARQUE !
Avertit d'éventuels dommages matériels.
INFORMATION !
Remarques et conseils supplémentaires.
Remarque à propos de cette version linguistique
La présente notice d'utilisation contient des informations importantes sur le choix du produit ou du système, le montage et la mise en service ainsi que sur l'utilisation conforme et, si nécessaire, sur les mesures de maintenance. Ces informations sur les produits, leurs caractéristiques et techniques d'application sont basées sur les normes actuellement en vigueur en Europe (par ex. EN) et/ou en Allemagne (par ex. DIN/DVGW).
Certains passages du texte peuvent faire référence à des dispositions techniques en Europe/Allemagne. Ces prescriptions s'appliquent comme recommandations pour d'autres pays dans la mesure où il n'y existe pas d'exigences nationales correspondantes. Les lois, standards, dispositions, normes nationaux pertinents et autres dispositions techniques prévalent sur les directives allemandes/européennes spécifiées dans cette notice : les informations fournies ici ne sont pas obligatoires pour d'autres pays et zones mais elles devraient, comme indiqué plus haut, être considérées comme aide.
Utilisation conforme
Domaines d'application
Réservoirs de chasse d'eau appropriés
La plaque de commande est prévue pour la commande de la chasse des réservoirs de chasse d'eau encastrés Viega.
Le cadre de montage à fleur de carrelage ne peut être utilisé que dans des cloisons sèches.
Le montage est seulement possible dans les réservoirs de chasse d'eau encastrés Viega suivants :
Réservoir de chasse d'eau modèle 2H
Réservoir de chasse d'eau modèle 2L
Assurez-vous, avant le montage, du modèle installé. Les informations suivantes vous aident à déterminer le modèle du réservoir de chasse d'eau monté :

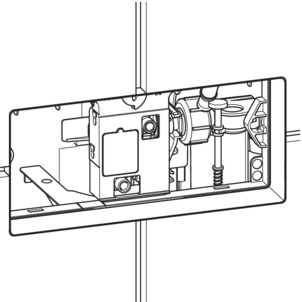

Réservoir de chasse d'eau 2H
La trappe d'accès de ce réservoir de chasse d'eau se trouve à une hauteur de 1 mètre environ sur la façade.

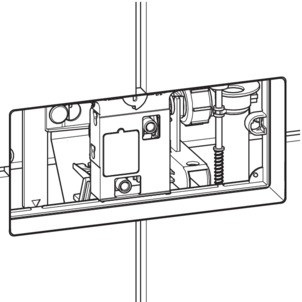

Réservoir de chasse d'eau 2L
La trappe d'accès de ce réservoir de chasse d'eau se trouve soit à une hauteur de 75 cm environ sur la façade soit sur le côté supérieur.
Description du produit

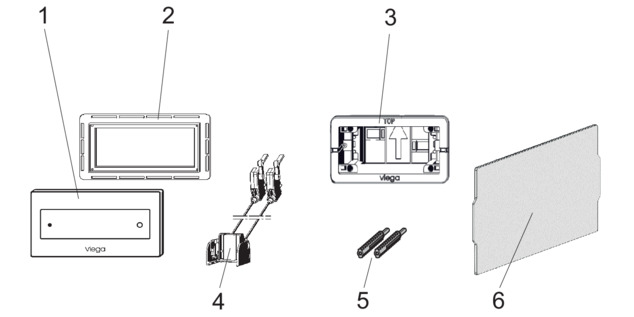

Vue d'ensemble
- 1 Plaque de commande
- 2 Cadre de montage à fleur du carrelage
- 3 Plaque de base
- 4 Commande à câble
- 5 Tiges filetées
- 6 Plaque de recouvrement
Caractéristiques techniques
Le produit présente les caractéristiques techniques suivantes :
Débit de chasse d'eau
Les débits de chasse d'eau pour la commande de chasse d'eau sont les suivants :
Petit débit de chasse : env. 3‑4 litres
Grand débit de chasse : env. 6‑9 litres
Pour le réglage du rinçage, voir Réglage du rinçage .
Manipulation
Montage
Monter le cadre de montage à fleur du carrelage
Conditions :
Le réservoir de chasse d'eau est monté dans le bâti-support.
-
Découper le couvercle de regard.
-
Retirer le couvercle de regard.
-
Tracer le contour intérieur du cadre de montage sur la plaque d'habillage (280 x 150 mm) et ensuite, découper avec une scie sauteuse.
-
Aligner le cadre de montage de manière centrée sur la trappe d'accès et le coller à l'arrière à l'aide de la bande adhésive double face.
-

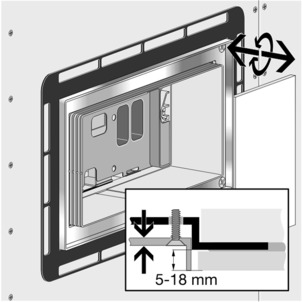

Placer le cadre intérieur avec les vis de réglage sur le carrelage mural.
Plage de réglage : 5 à 18 mm
INFORMATION !Le bord supérieur du cadre intérieur doit être à niveau avec le carrelage mural.
Prenez également en compte l'épaisseur de la colle pour carrelage.
-

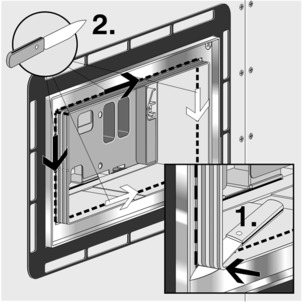

Raccourcir la trappe d'accès à niveau avec le cadre intérieur.
Pour commencer, découper les angles de la trappe d'accès et ensuite plier les côtés.
-

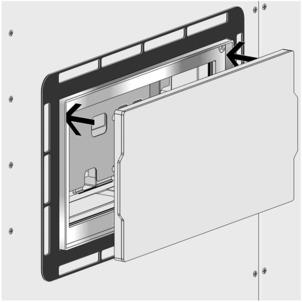

Mettre en place le cache de montage fourni sur le cadre intérieur.
-
Carreler le bâti-support.
-

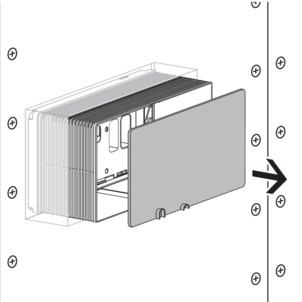

Retirer à nouveau le cache de montage.
-
La plaque de commande de WC peut être montée.
Montage de la plaque de commande
Conditions :
le cadre de montage à fleur de carrelage est monté
le mur est carrelé
-

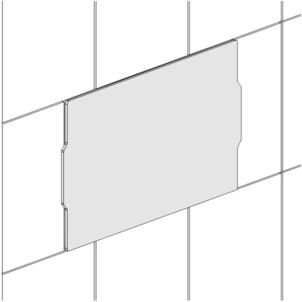

Retirer le cache du réservoir de chasse d'eau.
-

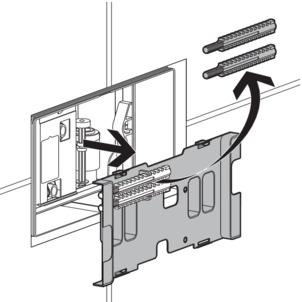

Retirer les tiges filetées du cache du réservoir de chasse d'eau et les conserver.
-
Mettre le cache du réservoir de chasse d'eau au rebut.
-

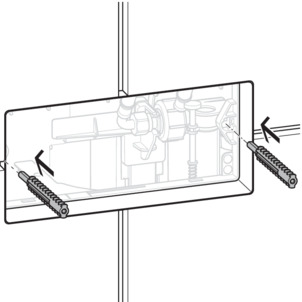

Insérer les tiges filetées à gauche et à droite dans les supports.
Les chevilles d'ancrage filetées doivent à cet effet pointer vers le haut et vers le bas.
-

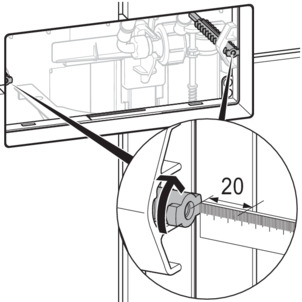

Enfoncer les tiges filetées jusqu'à ce que le bord supérieur de la tige filetée se trouve à env. 20 mm derrière le bord supérieur du carrelage.
-
Bloquer les tiges filetées par une rotation à 90°.
-
Enficher la commande à câble sur la face arrière de la plaque de base.
INFORMATION !Tenir compte de la couleur des adaptateurs !
-

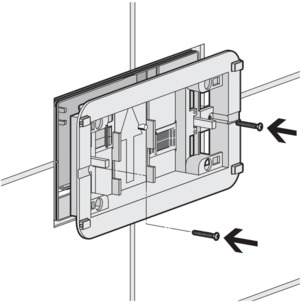

Visser en place la plaque de base.
-

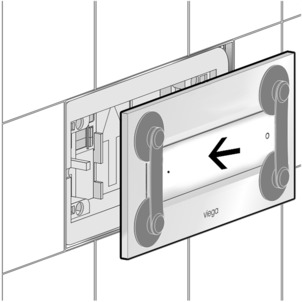

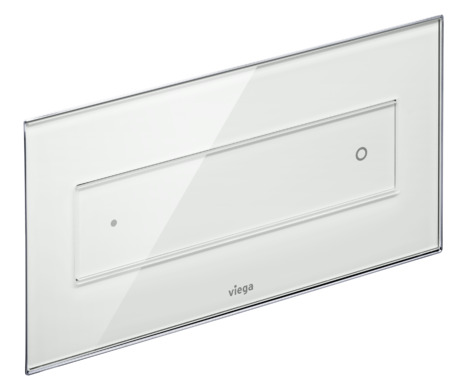

Mettre la plaque de commande en place.
Mise en service

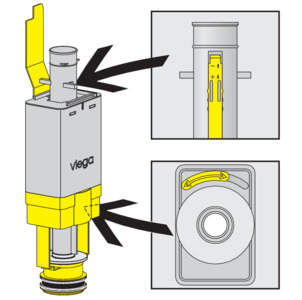

Réglage du rinçage
-
Régler le débit de chasse de la soupape d'évacuation du réservoir de chasse d'eau.
Petit débit de chasse (en haut) : 3‑4 litres env.
Grand débit de chasse (en bas) : 6‑9 litres env.
Pannes, causes et remèdes
Erreur |
|---|
La chasse du WC ne fonctionne pas |
La chasse du WC fonctionne en permanence |
La commande de la chasse d'eau ne fonctionne pas |
Cause | Remède |
|---|---|
Le réservoir de chasse d'eau n'est pas encore entièrement rempli | Attendre jusqu'à ce que le réservoir de chasse d'eau soit complètement rempli |
Pas d'eau dans le réservoir de chasse d'eau, robinet d'arrêt fermé | Ouvrir le robinet d'arrêt |
Le joint dans le robinet flotteur est encrassé | Contrôler le joint, le remplacer le cas échéant |
Le joint dans la soupape d'évacuation est encrassé | Contrôler le joint, le remplacer le cas échéant |
La commande à câble n'est pas correctement mise en place sur la soupape d'évacuation ou sur la plaque de base | Contrôler le siège de la commande à câble |
Traitement des déchets
Trier le produit et l'emballage selon les groupes de matériaux respectifs (par ex. papier, métaux, matières plastiques ou métaux non ferreux) et les mettre au rebut conformément à la législation nationale applicable.
