Tempoplex afløb
til brusekar
Byggeår (fra): | 01-12-2020 |
Dette dokument er rettighedsbeskyttet, yderligere informationer fås på: viega.com/legal .
Oplysningerne i denne brugsanvisning retter sig mod følgende personalegrupper:
Fagfolk inden for varme og sanitet
Driftspersonale
Slutbrugere
For personer, som ikke har ovennævnte uddannelse eller kvalifikationer, er montering, installation og eventuel vedligeholdelse af dette produkt ikke tilladt. Denne indskrænkning gælder ikke for anvisninger vedrørende betjeningen.
Indbygningen af Viega produkter skal foregå under overholdelse af de alment anerkendte tekniske regler og af Viegas brugsanvisninger.
Advarsler og oplysninger adskiller sig fra den øvrige tekst og er mærket med relevante piktogrammer.
Advarer om mulige livsfarlige kvæstelser.
Advarer om mulige alvorlige kvæstelser.
Advarer om mulige kvæstelser.
Advarer om mulige materielle skader.
Yderligere henvisninger og tips.
Denne brugsanvisning indeholder vigtige oplysninger om produkt- og systemvalg, montering og ibrugtagning samt om tilsigtet anvendelse og, hvis det er nødvendigt, om vedligeholdelse. Disse oplysninger om produkterne, deres egenskaber og anvendelsesteknikker er baseret på de aktuelt gældende standarder i Europa (f.eks. EN) og/eller i Tyskland (f.eks. DIN/DVGW).
Nogle passager i teksten kan henvise til tekniske forskrifter i Europa/Tyskland. Disse forskrifter gælder som anbefalinger for andre lande, såfremt der ikke forefindes nogen tilsvarende nationale krav. De relevante nationale love, standarder, forskrifter, normer samt andre tekniske forskrifter har højeste prioritet fremfor de tyske/europæiske retningslinjer i denne brugsanvisning. Oplysninger, der gives her, er ikke bindende for andre lande og områder og bør, som allerede nævnt, betragtes som en hjælp.
Fare for beskadigelse på grund af uegnede væsker
For ikke at beskadige afløbet må der kun afledes følgende væsker:
Almindeligt husholdningsspildevand med temperaturer op til 95 °C
pH-værdien skal være større end 4 og mindre end 10.

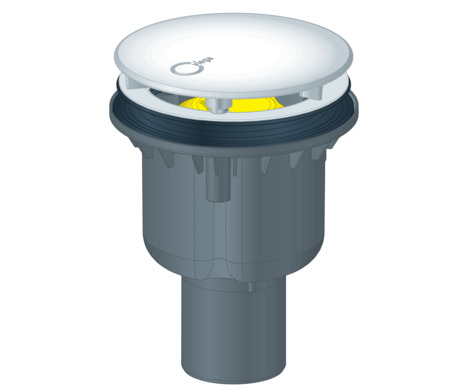

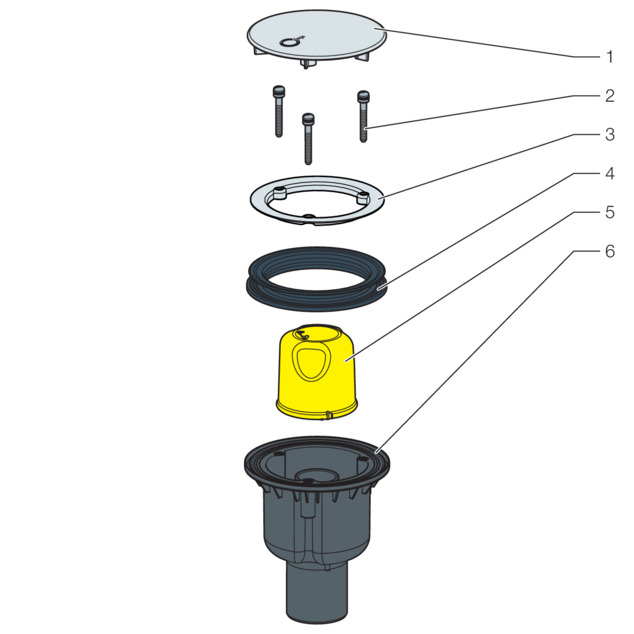

Tempoplex afløbet er et afløb med vandlås til brusekar med 90 mm afløbshul.
Nøjagtige informationer om alle brusekarsmodeller og de egnede Viega afløb findes i kataloget eller på internettet.
Afløbskapacitet ved 15 mm opdæmningshøjde |
---|
Diameter af afløbshul |
DN (nominel diameter) afløbsrør |
Højde vandlås |

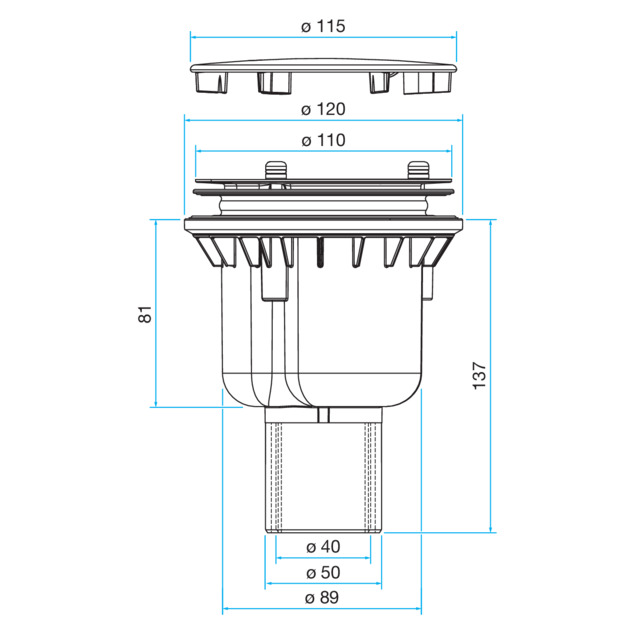

Mål og indbygningsdybde |
Højde af vand i vandlås |
Kerneboring |
0,62 l / s |
90 mm |
40 / 50 mm |
137 mm |
50 mm |
>120 mm |
Hårsi model 6965.90.
For montering af afløbet gælder følgende forudsætninger:
Afløbsledningen er installeret.
Der findes en gulvudsparing (kerneboring på > 120 mm).
Afløbskapaciteten er tilstrækkelig ved en opdæmningshøjde på 15 mm.
Forudsætninger:

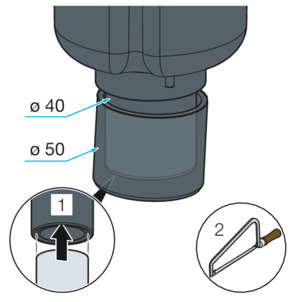

Kontrollér, om afkortningen til DN40 er i overensstemmelse med landespecifikke krav og standarder.
Ved afkortningen af det udvendige 50 mm-rør må det indvendige 40 mm-rør ikke beskadiges.
Når det udvendige rør afkortes, skal der indsættes en afrundet metalstrimmel mellem det indvendige og udvendige rør.
Hvis spildevandsrøret kun har en diameter på 40 mm, skal afløbsrøret afkortes på det markerede sted.

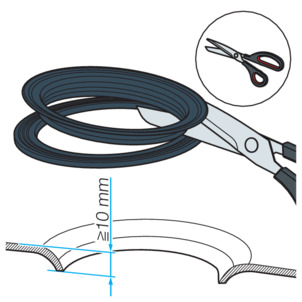

Hvis brusekarbunden er tykkere end 10 mm, skal pakningen deles:
Skær pakningen i to dele ved pakningsvulsten.
Gå frem som følger for at montere afløbet:

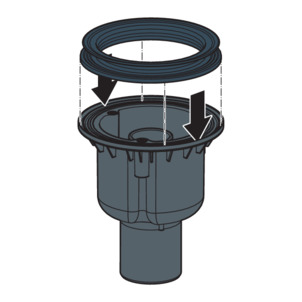

Læg pakningen på afløbets tætningsflade, og tryk den ind i holdenoten.
Positioner afløbet med pakning under brusekarret.
Før overdelen af pakningen igennem afløbshullet.
Hvis pakningen skal deles: Sæt den nederste del af pakningen i holdenoten på afløbshuset, og læg den anden pakningsdel på brusekarrets afløbshul.

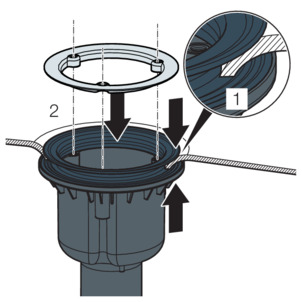

Sæt monteringsflangen i.

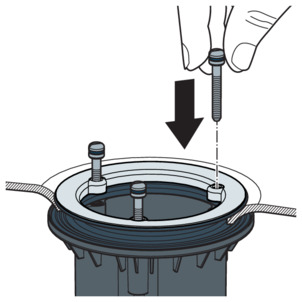

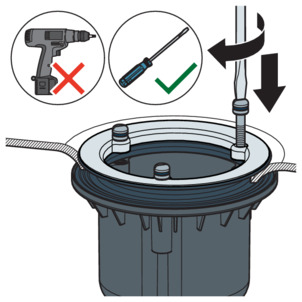

Skru skruerne i med hånden.
Anvend kun skruetrækker, ingen batteridrevet skruetrækker.
Stram skruerne jævnt.
En senere efterjustering af fastgørelsesskruerne er ikke nødvendig.

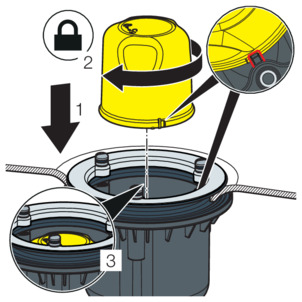

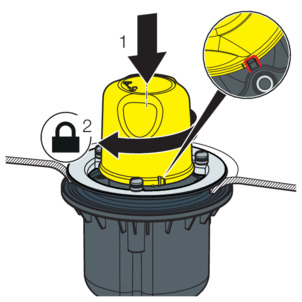

Indsæt klokken med de tre hak i den medfølgende holder, og fastgør den ved at dreje til højre.

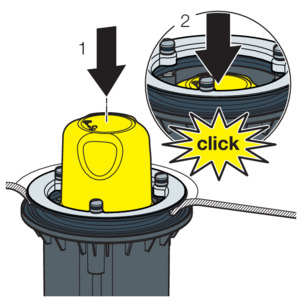

Alternativ montering af klokken.
Placer klokken i midten.
Tryk klokken nedad, indtil den går hørbart i indhak.

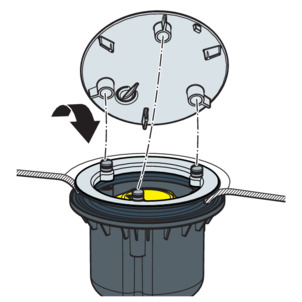

Tryk dækpladen på de tre fastgørelsespunkter.
Forudsætning:
Afløbsdelen er installeret på brusekarret.

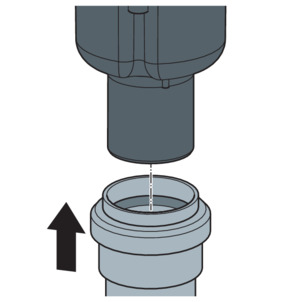

Forbind spildevandsrøret spændingsfrit med afløbet.
Som tæthedsprøvning foretages en visuel kontrol.
Kontrollér for synlige utætheder.
Fare for beskadigelse på grund af uegnede rengøringsmidler!
Følgende rengøringsmidler kan beskadige forkromede overflader og må derfor ikke anvendes:
Skuremiddel
Skuresvampe
Kalk-, gips- eller cementfjerner
Opløsningsmider eller andre syreholdige rengøringsmidler
For regelmæssig service og for at undgå kalkpletter skal der anvendes almindelig sæbe eller et mildt rengøringsmiddel.
Fjern grove urenheder med almindeligt husholdningsrengøringsmiddel. Skyl rengøringsmidlet grundigt af med rent vand efter den foreskrevne indvirkningstid.
Tør overfladerne af med en blød klud. Der må ikke forblive rester på komponenterne.
Sørg for ikke at beskadige vandlåsen, når afløbet rengøres.
Tag beskyttelseskappen af.

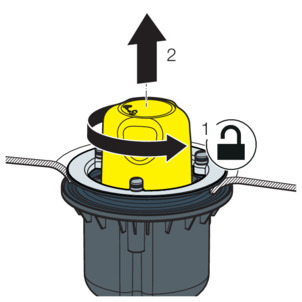

Drej klokken mod venstre, og tag den ud ovenfra.

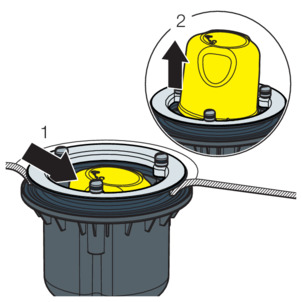

Alternativ fjernelse af klokken.
Tryk klokken til side, og tag den ud.

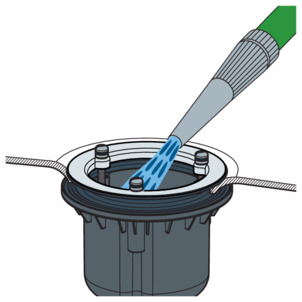

Rengør forsigtigt afløbet uden at beskadige armaturet.
Indsæt klokken med de tre hak i den medfølgende holder, og fastgør den ved at dreje til højre.
Monter beskyttelseskappen.
Alternativ montering af klokken.
Placer klokken i midten.
Tryk klokken nedad, indtil den går hørbart i indhak.

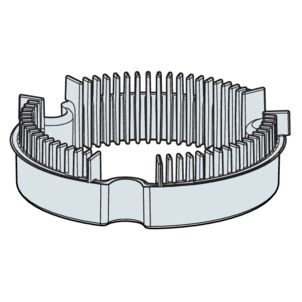

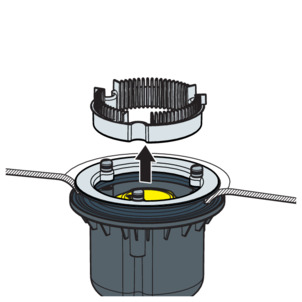

Tag hårsien ud.

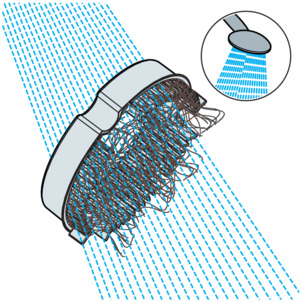

Rengør hårsien og sæt den i igen.
Adskil produkt og emballage i de enkelte materialegrupper (f.eks. papir, metal, kunststof og ikke-jernholdige metaller), og bortskaf dem iht. den nationalt gældende lovgivning.
