Easytop kulventil
Produktinformation
Easytop kulventil
| Konstruktionsår (från) : | 2017-07-01 |
För det här dokumentet finns skyddade rättigheter, mer information finns på viega.com/legal .
Målgrupper
Informationen i den här anvisningen vänder sig till VVS installatörer samt utbildade personer.
För personer som inte har utbildningen eller kvalifikationen ovan är det inte tillåtet att montera, installera och eventuellt underhålla den här produkten. Den här begränsningen gäller inte för eventuell information om användningen.
Installationen av Viega-produkter måste ske enligt de allmänt erkända tekniska reglerna och bruksanvisningarna från Viega.
Märkning av information
Varnings- och informationstexter är avgränsade från den övriga texten och märkta med tillhörande piktogram.
FARA
Varnar för möjliga livsfarliga skador.
VARNING
Varnar för möjliga allvarliga skador.
IAKTTAG FÖRSIKTIGHET!
Varnar för möjliga skador.
OBS!
Varnar för möjliga materiella skador.
INFO!
Extra information och tips.
Information om den här språkversionen
Den här bruksanvisningen innehåller viktig information om produkt- och systemval, montering och idrifttagning, samt om avsedd användning och, om det krävs, om underhållsåtgärder. Den här informationen om produkter, deras egenskaper och användningstekniker baseras på standarder som gäller just nu i Europa (t.ex. EN) och/eller i Tyskland (t.ex. DIN/DVGW).
Vissa avsnitt i texten kan hänvisa till tekniska föreskrifter i Europa/Tyskland. Dessa föreskrifter gäller som rekommendationer för andra länder, om det inte finns några motsvarande nationella krav där. Hithörande nationella lagar, standarder, föreskrifter, normer, lagar eller andra tekniska föreskrifter har förtur framför tyska/europeiska direktiv i den här anvisningen: Den angivna informationen är inte bindande för andra länder och områden och bör, som sagt, ses som ett stöd.
Standarder och regelverk
Efterföljande normer och regelverk gäller för Tyskland resp. Europa och skall ses som ett stöd.
Regelverk från avsnitt: Användningsområden
Giltighetområde/information | Regelverk som gäller i Tyskland |
|---|---|
Planering, utförande, drift och underhåll av dricksvatteninstallationer | DIN EN 806 del 1 |
Planering, utförande, drift och underhåll av dricksvatteninstallationer | DIN EN 806 del 2 |
Planering, utförande, drift och underhåll av dricksvatteninstallationer | DIN EN 806 del 3 |
Planering, utförande, drift och underhåll av dricksvatteninstallationer | DIN EN 806 del 4 |
Planering, utförande, drift och underhåll av dricksvatteninstallationer | DIN EN 806 del 5 |
Planering, utförande, drift och underhåll av dricksvatteninstallationer | DIN EN 1717 |
Planering, utförande, drift och underhåll av dricksvatteninstallationer | DIN 1988 |
Planering, utförande, drift och underhåll av dricksvatteninstallationer | VDI/DVGW 6023 |
Planering, utförande, drift och underhåll av dricksvatteninstallationer | Trinkwasserverordnung (TrinkwV) |
Regelverk från avsnitt: Medier
Giltighetområde/information | Regelverk som gäller i Tyskland |
|---|---|
Lämplighet för dricksvatten | Trinkwasserverordnung (TrinkwV) |
Lämplighet för värmevatten i vattenburen uppvärmning | VDI 2035 blad 1 och blad 2 |
Regelverk från avsnitt: Produktbeskrivning
Giltighetområde/information | Regelverk som gäller i Tyskland |
|---|---|
Lämplighet för dricksvatteninstallationer | Trinkwasserverordnung (TrinkwV) |
Lämplighet för dricksvatteninstallationer | DIN 50930‑6 |
Krav på plastkomponenter för dricksvatteninstallationer | DVGW-Arbeitsblatt W270 |
Regelverk från avsnitt: Översikt
Giltighetområde/information | Regelverk som gäller i Tyskland |
|---|---|
Uppfyllande av provningskraven (armaturgrupp I) | DIN EN 13828 |
Regelverk från avsnitt: Gänganslutning
Giltighetområde/information | Regelverk som gäller i Tyskland |
|---|---|
Gängkoppling | DIN EN 10226‑1 |
Tillåtna tätningsmedel | DIN 30660 |
Tillåtna tätningsmedel | DIN EN 751‑2 |
Regelverk från avsnitt: Märkning på komponenter
Giltighetområde/information | Regelverk som gäller i Tyskland |
|---|---|
Märkning bullerklass I | DIN EN 13828 |
Regelverk från avsnitt: Tekniska data
Giltighetområde/information | Regelverk som gäller i Tyskland |
|---|---|
Giltighetsområde | DIN EN 13828 |
Regelverk från avsnitt: Korrosion
Giltighetområde/information | Regelverk som gäller i Tyskland |
|---|---|
Utvändigt korrosionsskydd | DIN EN 806‑2 |
Utvändigt korrosionsskydd | DIN 1988‑200 |
Utvändigt korrosionsskydd | DKI-Informationsdruck i. 160 |
Regelverk från avsnitt: Täthetskontroll
Giltighetområde/information | Regelverk som gäller i Tyskland |
|---|---|
Täthetskontroll för dricksvatteninstallationer | DIN EN 806 del 4 |
Täthetskontroll för dricksvatteninstallationer | ZVSHK-Merkblatt |
Regelverk från avsnitt: Underhåll
Giltighetområde/information | Regelverk som gäller i Tyskland |
|---|---|
Drift och underhåll dricksvatteninstallationer | DIN EN 806‑5 |
Avsedd användning
INFO!
Stäm av användningen av modellen för andra än de beskrivna användningsområdena och medierna med Viega servicecenter.
En kulventil är en armatur som kan stänga av och öppna enskilda rörledningsavsnitt genom en 90°-rörelse. Kulventilen är ingen regleringsarmatur och kan inte användas för att reglera volymströmmar, ett mellanläge för kulan är inte tillåtet.
OBS!
Genom att öppna och stänga kulventilen snabbt kan tryckslag uppstå i systemet.
Öppna och stäng endast kulventilen långsamt.
Användningsområden
Användning är möjligt bl.a. inom följande områden:
Dricksvatteninstallationer
Industri- och värmeanläggningar
Tryckluftsanläggningar
Regnvattensystem
Kylvattenledningar (sluten cirkulation)
Anläggningar för tekniska gaser (på förfrågan)
För planering, utförande, drift och underhåll av dricksvatteninstallationer, beakta de allmänt erkända tekniska reglerna och gällande riktlinjer, se Regelverk från avsnitt: Användningsområden .
Medier
Modellen är bl.a. lämpad för följande medier:
Dricksvatten utan begränsning enligt gällande riktlinjer se Regelverk från avsnitt: Medier
maximal kloridkoncentration 250 mg/l, enligt gällande riktlinjer, se Regelverk från avsnitt: Medier
Värmevatten för vattenburen uppvärmning, se Regelverk från avsnitt: Medier
Tryckluft enligt specifikationen för de använda O-ringarna
EPDM vid oljekoncentration < 25 mg/m3
Produktbeskrivning
Easytop-systemavstängningsventiler kan användas för allt dricksvatten enligt gällande riktlinjer och är DVGW-certifierade, se Regelverk från avsnitt: Produktbeskrivning . Plastkomponenterna uppfyller KTW-rekommendationen och kraven i gällande riktlinjer.
Översikt
INFO!
Easytop-systemavstängningsventiler uppfyller provningskraven i gällande direktiv, se Regelverk från avsnitt: Översikt . Ljudisolering Lap≤ 20 dB(A)

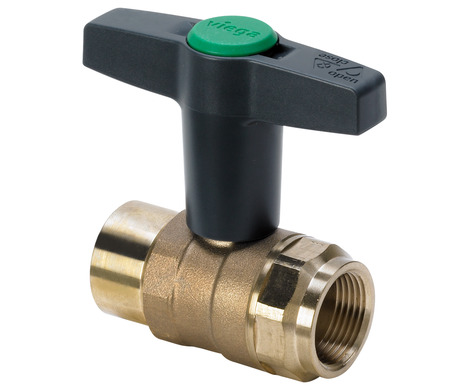

Modellen är utrustad på följande sätt:
Ventilhus av rödgods/siliciumbrons
Båda sidor Rp-gänga
Spak T-form av plast
Skyddskåpor för spaken i färgerna rött och grönt för märkning av respektive användningsområde
Lägesangivelser öppen/stängd
Nyckelytor på kåpan
Kopplingsaxel underhållsfri
Kultätning av Teflon®
Kula av rostfritt stål
DN |
|---|
Rp |
15 | 20 | 25 | 32 | 40 | 50 |
½ | ¾ | 1 | 1¼ | 1½ | 2 |
Gänganslutning
Förutsättningen för en gänganslutning, vilken tätar via gängan, är en gängkoppling enligt gällande riktlinjer, se Regelverk från avsnitt: Gänganslutning . Enligt de här riktlinjerna består en godkänd gängkoppling av en konisk utvändig gänga och en cylindrisk invändig gänga, t.ex. R ¾ och Rp ¾.
Använd endast gängse och kloridfria tätningsmedel godkända enligt DVGW enligt gällande riktlinjer för att täta gängor, se Regelverk från avsnitt: Gänganslutning .
Märkningar på komponenter
Modellen är märkt på följande sätt:
Bullerklass I enligt gällande riktlinjer, se Regelverk från avsnitt: Märkning på komponenter
Dimension
DVGW-text
Lägesangivelse på spaken
Kompatibla komponenter
Kontakta även servicecentret hos Viega om du har frågor om det här ämnet.
Tekniska data
Enligt typgodkännadebevis SC0878‑09 Drifttemperatur max 90 °C, PN 10.
Användningsinformation
Korrosion
Fritt dragna rörledningar och armaturer i lokaler behöver normalt sett inget utvändigt korrosionsskydd.
Undantag är följande fall:
Kontakt med aggressiva byggmaterial, samt nitrit- eller ammoniumhaltiga material
I aggressiv miljö
Om ett utvändigt korrosionsskydd behövs, beakta de gällande riktlinjerna, se Regelverk från avsnitt: Korrosion .
INFO!
Easytop-armaturer av rödgods/siliciumbrons kan användas för allt dricksvatten.
Kloridkoncentrationen i mediet får inte överskrida ett maximivärde på 250 mg/l.
Vid den här kloriden rör det sig inte om ett desinfektionsmedel, utan om en beståndsdel av hav- och koksalt (natriumklorid).
Alternativt tillbehör
Följande tillbehör kan levereras:

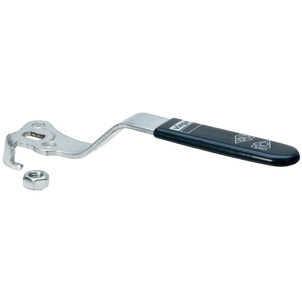

Spak av metall

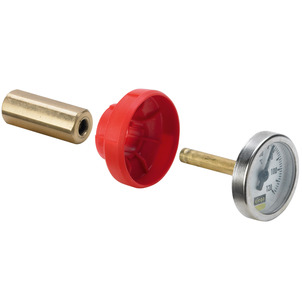

Easytop-termometer
Easytop-mediamärkning

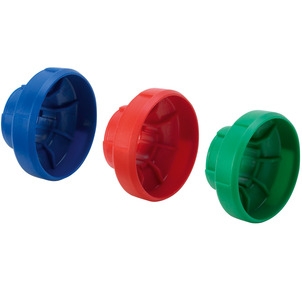

Skyddskåpor för spaken av plast i färgerna rött, grönt och blått för märkning av respektive användningsområde
Isoleringsskålar

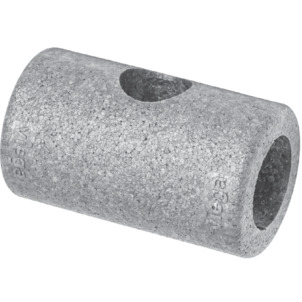

Isoleringsskålar
EPS-isoleringsskålar kan levereras för alla kulventilstorlekar. De tvådelade skålarna är självhållande och monteras utan verktyg och fästklor. De sluter an tätt mot rörledningsisoleringens kontaktytor.
Hantering
Monteringsinformation
Monteringsanvisningar
Kontrollera systemkomponenter
INFO!
Ta ut modellen ur förpackningen först omedelbart innan användningen.
Genom transport och lagring kan systemkomponenter ev. ha skadats.
Kontrollera alla delar.
Byt ut skadade komponenter.
Reparera inte skadade komponenter.
Smutsiga komponenter får inte installeras.
Under monteringen
Beakta följande vid monteringen:
Använd lämpliga verktyg.
Installation är möjligt oberoende av flödesriktningen.
INFO!
Välj installationsplats så att armaturen är väl åtkomlig, lättanvänd och isoleringsskålen kan monteras bra.
Rörledningsutförande och fastsättning
Information finns i Viega systembruksanvisningarna till den använda produkten.
Längdexpansion
Information finns i Viega systembruksanvisningarna till den använda produkten.
Underhåll
OBS!
Informera din uppdragsgivare eller innehavaren av dricksvatteninstallationen att anläggningen måste underhållas med jämna mellanrum.
För drift och underhåll av dricksvatteninstallationer måste gällande riktlinjer beaktas, se Regelverk från avsnitt: Underhåll .
INFO!
Viega rekommenderar att armaturen utlöses och funktionen kontrolleras med jämna mellanrum.
Avfallshantering
Sortera produkten och förpackningen i respektive materialgrupper (t.ex. papper, metall, plast eller icke-järnmetaller) och avfallshantera enligt gällande nationella lagar.
