Spolknappssats
För cirkulationsreglerventil modell 2281.15 och 2281.5
Konstruktionsår (från) : | 2019-07-11 |
För det här dokumentet finns skyddade rättigheter, mer information finns på viega.com/legal .
Informationen i den här anvisningen vänder sig till värme- och sanitetsyrkesarbetare samt andra utbildade personer.
För personer som inte har utbildningen eller kvalifikationen ovan är det inte tillåtet att montera, installera och underhålla den här produkten. Den här begränsningen gäller inte för eventuell information om användningen.
Installationen av Viega-produkter måste ske enligt de allmänt erkända tekniska reglerna och bruksanvisningarna från Viega.
Varnings- och informationstexter är avgränsade från den övriga texten och märkta med tillhörande piktogram.
Varnar för möjliga livsfarliga skador.
Varnar för möjliga allvarliga skador.
Varnar för möjliga skador.
Varnar för möjliga materiella skador.
Extra information och tips.
Den här bruksanvisningen innehåller viktig information om produkt- och systemval, montering och idrifttagning, samt om avsedd användning och, om det krävs, om underhållsåtgärder. Den här informationen om produkter, deras egenskaper och användningstekniker baseras på standarder som gäller just nu i Europa (t.ex. EN) och/eller i Tyskland (t.ex. DIN/DVGW).
Vissa avsnitt i texten kan hänvisa till tekniska föreskrifter i Europa/Tyskland. Dessa föreskrifter gäller som rekommendationer för andra länder, om det inte finns några motsvarande nationella krav där. Hithörande nationella lagar, standarder, föreskrifter, normer eller andra tekniska föreskrifter har förtur framför tyska/europeiska direktiv i den här anvisningen: Den angivna informationen är inte bindande för andra länder och områden och bör, som sagt, ses som ett stöd.
Efterföljande normer och regelverk gäller för Tyskland resp. Europa och skall ses som ett stöd.
Giltighetsområde/information | Regelverk som gäller i Tyskland |
---|---|
Planering, utförande, drift och underhåll av dricksvatteninstallationer | DIN EN 806 del 1 |
Planering, utförande, drift och underhåll av dricksvatteninstallationer | DIN EN 806 del 2 |
Planering, utförande, drift och underhåll av dricksvatteninstallationer | DIN EN 806 del 3 |
Planering, utförande, drift och underhåll av dricksvatteninstallationer | DIN EN 806 del 4 |
Planering, utförande, drift och underhåll av dricksvatteninstallationer | DIN EN 806 del 5 |
Planering, utförande, drift och underhåll av dricksvatteninstallationer | DIN EN 1717 |
Planering, utförande, drift och underhåll av dricksvatteninstallationer | DIN 1988 |
Planering, utförande, drift och underhåll av dricksvatteninstallationer | VDI/DVGW 6023 |
Giltighetsområde/information | Regelverk som gäller i Tyskland |
---|---|
Lämplighet för dricksvatten | Trinkwasserverordnung (TrinkwV) |
Giltighetsområde/information | Regelverk som gäller i Tyskland |
---|---|
Utvändigt korrosionsskydd | DIN EN 806‑2 |
Utvändigt korrosionsskydd | DIN 1988‑200 |
Utvändigt korrosionsskydd | DKI-Informationsdruck i. 160 |
Giltighetsområde/information | Regelverk som gäller i Tyskland |
---|---|
Dimensionering av cirkulationssystem | DVGW-Arbeitsblatt W 553 |
Giltighetsområde/information | Regelverk som gäller i Tyskland |
---|---|
Användning av en säkerhetstransformator | EN 60335 |
Giltighetsområde/information | Regelverk som gäller i Tyskland |
---|---|
Täthetskontroll för dricksvatteninstallationer | DIN EN 806 del 4 |
Täthetskontroll för dricksvatteninstallationer | ZVSHK-Merkblatt |
Giltighetsområde/information | Regelverk som gäller i Tyskland |
---|---|
Drift och underhåll dricksvatteninstallationer | DIN EN 806‑5 |
Aktiveringsenheten är till för att styra termostatiska cirkulationsreglerventiler i varmvatteninstallationer.
Stäm av användningen av modellen för andra än de beskrivna användningsområdena och medierna med Viega.
Användning är möjligt med följande modeller:
2281.15
2281.3
2281.5
2281.7
För planering, utförande, drift och underhåll av dricksvatteninstallationer, beakta de allmänt erkända tekniska reglerna och gällande riktlinjer, se Regelverk från avsnitt: Användningsområden .
Modellen är bl.a. lämpad för följande medier:
Dricksvatten utan begränsning enligt gällande riktlinjer se Regelverk från avsnitt: Medier
Maximal kloridkoncentration 250 mg/l, enligt gällande riktlinjer, se Regelverk från avsnitt: Medier

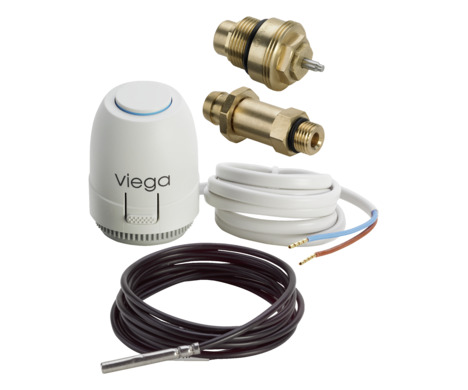

Modellen är utrustad på följande sätt:
Aktiveringsenhet 24 V med ventiladapter
Easytop-tömningsventil
Temperatursensor (Pt1000)
Ventilinsats
Tätningen av G-gängor görs genom att tätningsytorna pressas mot varandra. Därför får inga extra tätningsmedel (hampa, tätningspasta/-tråd) läggas på.
Modellen är märkt på följande sätt:
Lägesangivelse för driftsätt
Spännings- och effektuppgift
CE-märkning
Spolknappssatsen är kompatibel med cirkulationsreglerventilerna modell 2281.15 och 2281.5.
Kontakta även servicecentret hos Viega om du har frågor om det här ämnet.
Aktiveringsenhetens aktiveringsmekanik arbetar med ett PTC-uppvärmt expansionselement och en tryckfjäder.
Expansionselementet värms upp genom att driftspänningen kopplas på och därigenom rör den integrerade kolven. Kraften som uppstår genom rörelsen överförs till ventillyftaren och öppnar eller stänger då ventilen.

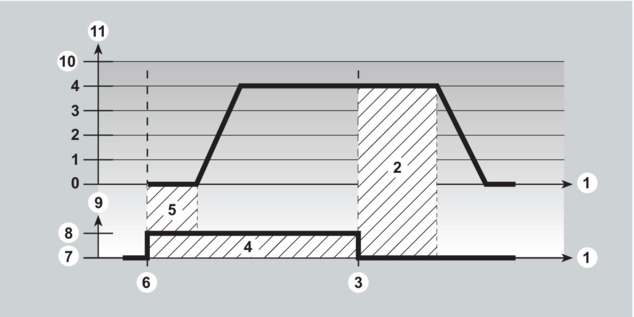

När driftspänningen kopplas på förblir ventilen ännu stängd en kort tid (dödtid), därefter öppnar ventilen jämnt genom kolvrörelsen mot tryckfjäderns tryck.
Genom frånkoppling av driftspänningen och när fördröjningstiden har gått stängs ventilen jämnt mot tryckfjäderns stängningskraft.
Tryckfjäderns stängningskraft är anpassad efter stängningskraften för gängse ventiler och håller ventilen stängd vid strömlös status.
Aktiveringsenheten levereras med "first-open-funktion", det vill säga: Den är till att börja med minimalt öppen strömlös. Detta möjliggör drift under byggfasen, även om den elektriska ledningsdragningen ännu inte är färdigställd. First-open-funktionen sätts automatiskt ur kraft när driftsspänningen ligger an längre än 6 minuter.
Beakta följande driftsvillkor för installationen av spolknappssatsen:
Utförande |
---|
Spänning |
Inkopplingsström max. |
Driftsström |
Driftseffekt |
Stängnings- och öppningstider |
Manöverbana |
Manöverkraft |
Mediumtemperatur |
Förvaringstemperatur |
Omgivningstemperatur |
Kapslingsklass/skyddsklass |
CE-överensstämmelse enligt |
Kåpa/kåpfärg |
Vikt |
Anslutningsledning/ledningslängd |
Överspänningshållfasthet enligt EN 60730‑1 |
Stängd strömlös (NC) |
24 V AC/DC |
250 mA |
75 mA |
2 W |
ca. 3 min. |
4 mm |
100 N +/- 5 % |
0 till 100 °C 1) |
-25 till +65 °C |
0 till+65 °C |
IP 54 2) |
EN 60730 |
Polyamid/grå |
100 g inkl. 1 m anslutningskabel |
2 x 0,75 mm2 PVC, grå/11 m |
— |
1)
| beroende på adaptern även högre |
2)
| i alla monteringslägen |
Motståndsförmåga |
---|
Anslutningskabel |
Mätområde |
Mätelement |
Skyddsrörsmaterial |
Skyddsrörsdiameter |
Skyddsrörslängd |
Anslutningsledning/ledningslängd |
Kapslingsklass |
Tidskonstant |
Tillåten fallhöjd |
3,85 Ω/°C |
TF 45 |
- 20 till + 105 °C |
1 x Pt1000 / 2-ledare/ kl. B |
1.4571 |
6,0 mm |
50 mm |
2 x 0,34 mm2 PVC, grå/2,5 m |
min. IP 54 |
min. 20 s |
med och utan förpackning 1 m |
Fritt dragna rörledningar och armaturer i lokaler behöver normalt sett inget utvändigt korrosionsskydd.
Undantag är följande fall:
Kontakt med aggressiva byggmaterial, samt nitrit- eller ammoniumhaltiga material
I aggressiv miljö
Om ett utvändigt korrosionsskydd behövs, följ då de gällande riktlinjerna, se Regelverk från avsnitt: Korrosion .
Ta ut modellen ur förpackningen först omedelbart innan användningen.
Genom transport och lagring kan systemkomponenter ev. ha skadats.
Kontrollera alla delar.
Byt ut skadade komponenter.
Reparera inte skadade komponenter.
Smutsiga komponenter får inte installeras.
Beakta följande vid monteringen:
Använd lämpliga verktyg
Montera aktiveringssatsen så att den är riktad vågrätt eller uppåt.
Om aktiveringssatsen riktas nedåt kan livslängden förkortas genom föroreningar.

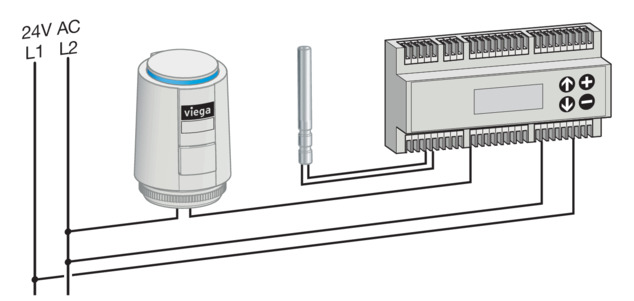

Reglerelektroniken/byggnadsautomationen måste upprättas på plats.
För installationen rekommenderar vi följande ledningar:
Ledningstyp |
---|
Ringledningstrådar |
Mantelledning |
Beteckning | Tvärsnitt |
---|---|
Y(R) | 0,8 mm2 |
NYM | 1,5 mm2 |
Formeln för beräkning av den maximala ledningslängden (kopparledning) vid 24 V nominell spänning är:
L = K x A/n
L = Ledningslängd i m
K = Konstant (269 m/mm2)
A = Tvärsnittet i ledningen i mm2
n = Antal ställdon
Monteringen visas på modell 2281.5 som exempel.

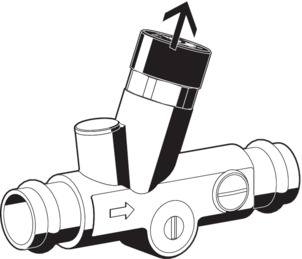

Demontera reglerenheten.

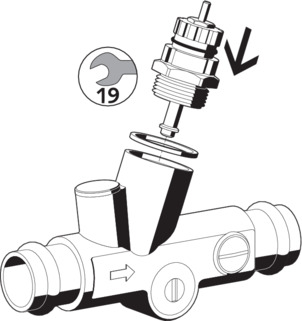

Skruva i ventilinsatsen och dra åt den med skruvnyckel (NB 19). O-ringen används som tätning.

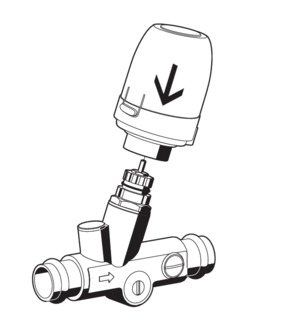

Skruva på ventiladaptern och sätt på ställdon.
Genomför en funktionskontroll.

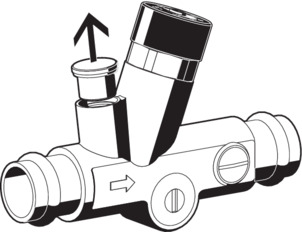

Skruva ut tömningspluggen med insexnyckeln (NB 5).

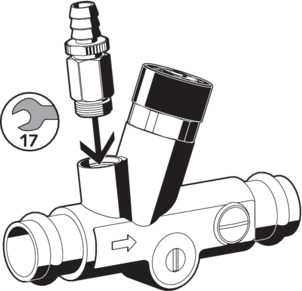

Skruva in Easytop-tömningsventilen och skruva fast med fast nyckel (NB 17). O-ringen används som tätning.

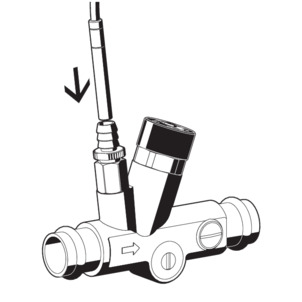

Sätt i temperatursensorn i den stängda Easytop-tömningsventilen.
Installatören måste genomföra ett täthetskontroll innan idrifttagningen.
Genomför det här provet på det färdigställda dock ännu inte täckta systemet.
Beakta de allmänt erkända tekniska reglerna och gällande riktlinjer, se Regelverk från avsnitt: Täthetskontroll .
Dokumentera resultatet.
Informera din uppdragsgivare eller innehavaren av dricksvatteninstallationen att anläggningen måste underhållas med jämna mellanrum.
För drift och underhåll av dricksvatteninstallationer måste gällande riktlinjer beaktas, se Regelverk från avsnitt: Underhåll .
Sortera produkten och förpackningen i respektive materialgrupper (t.ex. papper, metall, plast eller icke-järnmetaller) och avfallshantera enligt gällande nationella lagar.
