Easytop-inbyggd raksätesventil med SC‑Contur
för dricksvatteninstallation
Konstruktionsår (från) : | 2017-04-01 |
För det här dokumentet finns skyddade rättigheter, mer information finns på viega.com/legal .
Informationen i den här anvisningen vänder sig till VVS installatörer samt utbildade personer.
För personer som inte har utbildningen eller kvalifikationen ovan är det inte tillåtet att montera, installera och eventuellt underhålla den här produkten. Den här begränsningen gäller inte för eventuell information om användningen.
Inbyggnaden av Viega-produkter måste ske enligt de allmänt erkända tekniska reglerna och Viegas bruksanvisningar.
Varnings- och informationstexter är avgränsade från den övriga texten och märkta med tillhörande piktogram.
Varnar för möjliga livsfarliga skador.
Varnar för möjliga allvarliga skador.
Varnar för möjliga skador.
Varnar för möjliga materiella skador.
Extra information och tips.
Den här bruksanvisningen innehåller viktig information om produkt- och systemval, montering och idrifttagning, samt om avsedd användning och, om det krävs, om underhållsåtgärder. Den här informationen om produkter, deras egenskaper och användningstekniker baseras på standarder som gäller just nu i Europa (t.ex. EN) och/eller i Tyskland (t.ex. DIN/DVGW).
Vissa avsnitt i texten kan hänvisa till tekniska föreskrifter i Europa/Tyskland. Dessa föreskrifter gäller som rekommendationer för andra länder, om det inte finns några motsvarande nationella krav där. Hithörande nationella lagar, standarder, föreskrifter, normer, lagar eller andra tekniska föreskrifter har förtur framför tyska/europeiska direktiv i den här anvisningen: Den angivna informationen är inte bindande för andra länder och områden och bör, som sagt, ses som ett stöd.
Efterföljande normer och regelverk gäller för Tyskland resp. Europa och skall ses som ett stöd.
Giltighetområde/information | Regelverk som gäller i Tyskland |
---|---|
Planering, utförande, drift och underhåll av dricksvatteninstallationer | DIN EN 806 del 1 |
Planering, utförande, drift och underhåll av dricksvatteninstallationer | DIN EN 806 del 2 |
Planering, utförande, drift och underhåll av dricksvatteninstallationer | DIN EN 806 del 3 |
Planering, utförande, drift och underhåll av dricksvatteninstallationer | DIN EN 806 del 4 |
Planering, utförande, drift och underhåll av dricksvatteninstallationer | DIN EN 806 del 5 |
Planering, utförande, drift och underhåll av dricksvatteninstallationer | DIN EN 1717 |
Planering, utförande, drift och underhåll av dricksvatteninstallationer | DIN 1988 |
Planering, utförande, drift och underhåll av dricksvatteninstallationer | VDI/DVGW 6023 |
Planering, utförande, drift och underhåll av dricksvatteninstallationer | Trinkwasserverordnung (TrinkwV) |
Giltighetområde/information | Regelverk som gäller i Tyskland |
---|---|
Lämplighet för dricksvatten | Trinkwasserverordnung (TrinkwV) |
Giltighetområde/information | Regelverk som gäller i Tyskland |
---|---|
Lämplighet för dricksvatteninstallationer | Trinkwasserverordnung (TrinkwV) |
Lämplighet för dricksvatteninstallationer | DIN 50930‑6 |
Krav på plastkomponenter för dricksvatteninstallationer | DVGW-Arbeitsblatt W270 |
Giltighetområde/information | Regelverk som gäller i Tyskland |
---|---|
Uppfyllande av provningskraven (armaturgrupp I) | DIN EN 1213 |
Giltighetområde/information | Regelverk som gäller i Tyskland |
---|---|
Märkning bullerklass I | DIN EN 1213 |
Giltighetområde/information | Regelverk som gäller i Tyskland |
---|---|
Utvändigt korrosionsskydd | DIN EN 806‑2 |
Utvändigt korrosionsskydd | DIN 1988‑200 |
Utvändigt korrosionsskydd | DKI-Informationsdruck i. 160 |
Giltighetområde/information | Regelverk som gäller i Tyskland |
---|---|
Täthetskontroll för dricksvatteninstallationer | DIN EN 806 del 4 |
Täthetskontroll för dricksvatteninstallationer | ZVSHK-Merkblatt |
Giltighetområde/information | Regelverk som gäller i Tyskland |
---|---|
Drift och underhåll dricksvatteninstallationer | DIN EN 806‑5 |
Stäm av användningen av modellen för andra än de beskrivna användningsområdena och medierna med Viegas servicecenter.
Användning är möjligt bl.a. inom följande områden:
Dricksvatteninstallationer
- med Raxofix PE‑Xc/AI/PE‑Xc‑rör (dimensionsstabil med syrebarriär)
- med Raxofix PE‑Xc‑rör (flexibel utan syrebarriär)
Modellen är till för att spärra av våningsenheter.
För planering, utförande, drift och underhåll av dricksvatteninstallationer, beakta de allmänt erkända tekniska reglerna och gällande riktlinjer, se Regelverk från avsnitt: Användningsområden .
Modellen är bl.a. lämpad för följande medier:
Dricksvatten utan begränsning enligt gällande riktlinjer se Regelverk från avsnitt: Medier
Maximal kloridkoncentration 250 mg/l, enligt gällande riktlinjer, se Regelverk från avsnitt: Medier
Easytop-systemavstängningsventiler kan användas för allt dricksvatten enligt gällande riktlinjer och är DVGW-certifierade, se Regelverk från avsnitt: Produktbeskrivning . Plastkomponenterna uppfyller KTW-rekommendationen och kraven i gällande riktlinjer.
Easytop-systemavstängningsventiler uppfyller provningskraven i gällande direktiv, se Regelverk från avsnitt: Översikt . Ljudisolering Lap≤ 20 dB(A)

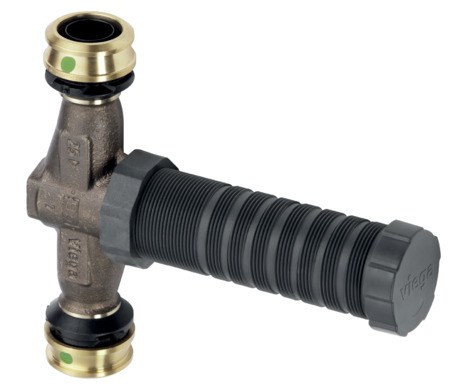

Modellen är utrustad på följande sätt:
Överdel
Monteringsskydd
Ventilhus av rödgods/siliciumbrons
Båda sidor Raxofix-pressanslutning med SC‑Contur
Ventilsäte med ventilskivenhet av rostfritt stål
Grön punkt för dricksvatten
Modellen finns i följande dimensioner: d 16/20/25/32.

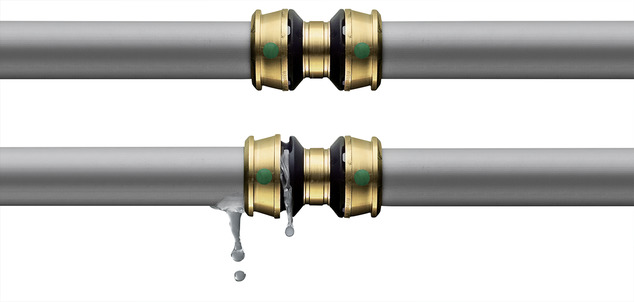

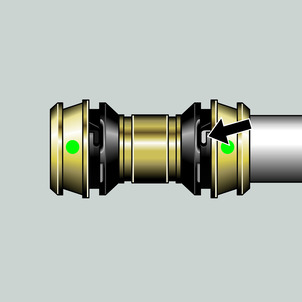

Viega pressanslutningar har SC‑Contur. SC‑Contur är en säkerhetsteknik certifierad av DVGW och ser till att kopplingen är garanterat otät när den inte är pressad. Det gör att man direkt märker kopplingar som inte har pressats av misstag vid en täthetskontroll.
Viega garanterar att ej pressade kopplingar syns vid täthetskontrollen:
Vid den våta täthetskontrollen inom tryckintervallet på 0,1 MPa till 0,65 MPa (1,0 bar till 6,5 bar)
Vid den torra täthetskontrollen i tryckintervallet på 22 hPa till 0,3 MPa (22 mbar till 3,0 bar)
Presskopplingarna är markerade med en färgad punkt. Denna markerar SC‑Contur, där provningsmediet läcker ut om en koppling inte har pressats av misstag.
Modellen är märkt på följande sätt:
Flödesriktningsangivelse
Bullerklass I enligt gällande riktlinjer, se Regelverk från avsnitt: Märkning på komponenter
Dimension
DVGW-text
Grön punkt för dricksvatten
Lägesangivelse
Modellen är utrustad med Raxofix-pressanslutningar och kompatibel med Raxofix-systemet.
Raxofix-plaströr finns på rulle med och utan skyddsrör, samt med olika isoleringstjocklekar. Dimensionsstabila flerskiktsrör finns också i raka längder på 5 m. Följande rör finns:
Raxofix PE‑Xc/AI/Pe-Xc
dimensionsstabil
med syrebarriär
d 16, 20, 25, 32
Raxofix PE‑Xc
flexibel
utan syrebarriär
d 16, 20
Beakta följande driftsvillkor för installationen av modellen:
Drifttemperatur [Tmax] |
---|
Drifttryck [Pmax] |
70 °C |
1,0 MPa (10 bar) |
Fritt dragna rörledningar och armaturer i lokaler behöver normalt sett inget utvändigt korrosionsskydd.
Undantag är följande fall:
Kontakt med aggressiva byggmaterial, samt nitrit- eller ammoniumhaltiga material
Kontakt med aggressiva kemikalier
I aggressiv miljö
Om ett utvändigt korrosionsskydd behövs, beakta de gällande riktlinjerna, se Regelverk från avsnitt: Korrosion .
Easytop-armaturer av rödgods/siliciumbrons kan användas för allt dricksvatten.
Kloridkoncentrationen i mediet får inte överskrida ett maximivärde på 250 mg/l.
Vid den här kloriden rör det sig inte om ett desinfektionsmedel, utan om en beståndsdel av hav- och koksalt (natriumklorid).
Följande tillbehör kan levereras:

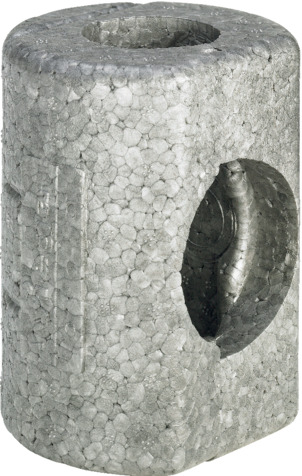

Isoleringsskål

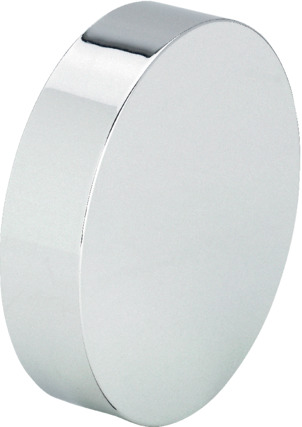

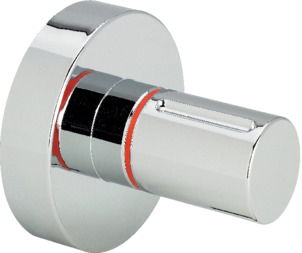

Utrustningssatser

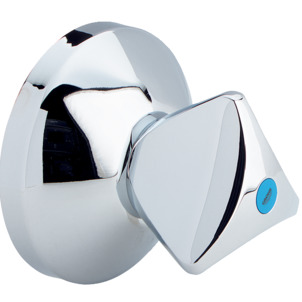

Klassisk modell
Monteringssatser
Ta ut modellen ur förpackningen först omedelbart innan användningen.
Genom transport och lagring kan systemkomponenter ev. ha skadats.
Kontrollera alla delar.
Byt ut skadade komponenter.
Reparera inte skadade komponenter.
Smutsiga komponenter får inte installeras.
Beakta följande vid monteringen:

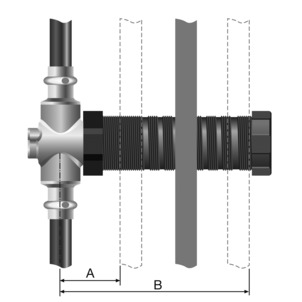

Minimalt/maximalt monteringsdjup
Använd lämpliga verktyg
Välj installationsplats så att armaturen är väl åtkomlig, lättanvänd och isoleringsskålen kan monteras bra.
Information finns i systembruksanvisningen för Raxofix.
Information finns i systembruksanvisningen för Raxofix.
För att installera presskoppling behövs följande verktyg:
Manuella och elektriska sågar samt vinkelslipar är inte tillåtna.
Pressmaskin med konstant presskraft

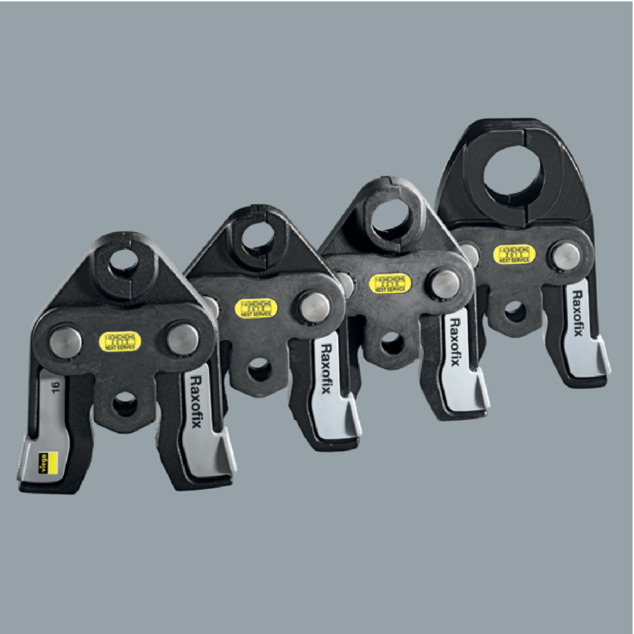

Lämpad Raxofix-pressback för PE‑Xc‑system
Rörsax (modell 5341) för dimensionerna 16–25 mm
Röravskärare (modell 2191) för dimensionerna 32–63 mm
Bockningsverktyg (modell 5331 eller 5331.2)
Rekommenderade Viega pressmaskiner:
Pressgun 5
Pressgun Picco
Pressgun 4E / 4B
Picco
Typ PT3-AH
Typ PT3-H/EH
Typ 2 (PT2)
Otäta presskopplingar genom skadat material!
Presskopplingar kan bli otäta genom skadade rör.
För information om verktyg se även Verktyg som behövs .

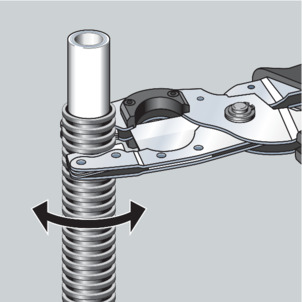

Kapa skyddsröret med skyddsröravskäraren (modell 5341).

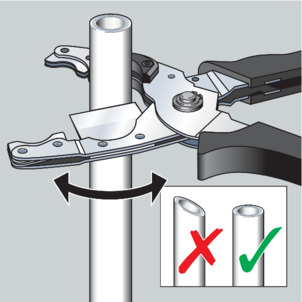

Kapa röret på med rörsaxen.
Se till att skärytan är ren och rak.

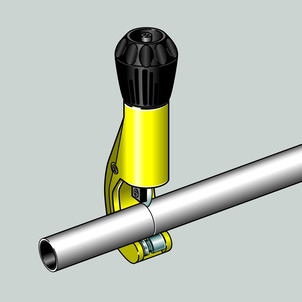

Kapa röret med röravskäraren (modell 2191).
Information om avstånden finns i systembruksanvisningen för Raxofix.

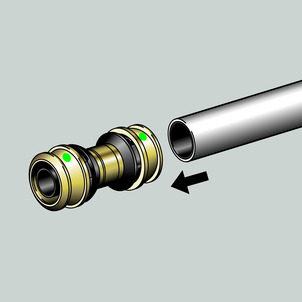

Skjut in röret i presskopplingen tills röränden syns i fönstret.
Kontrollera insticksdjupet i fönstret.

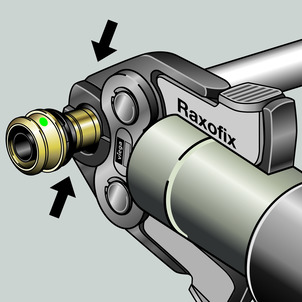

Öppna pressbacken och sätt den rätvinkligt mot kopplingen. Genomför pressningen.
Kopplingen är pressad.
Genomför en funktionskontroll efter första monteringen.
Det går att montera i murade konstruktioner (betong-/tegelväggar) och i ej murade konstruktioner (installationsväggar/kanalinstallationer).
Fäst armaturen bakifrån med monteringssetet på en Viega armaturhållare med spårmuttrar.

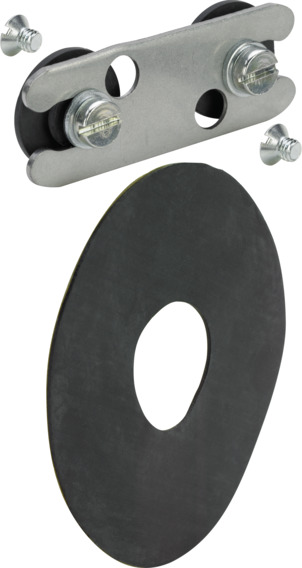

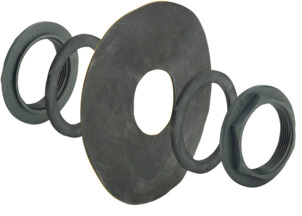

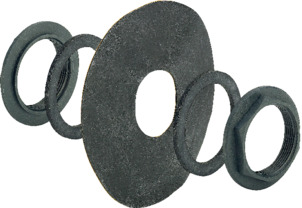

Täta väggenomföringen på väggens framsida med den självhäftande tätningsflänsen.

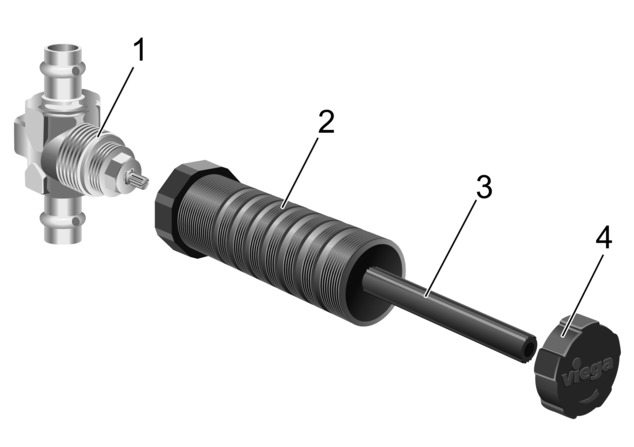

Fäst ventilens skyddshylsa framför och bakom beklädnaden (t.ex. Rigips- eller Fermacellskiva) med kontramutter.
Täta väggenomföringen på väggens framsida med den självhäftande tätningsflänsen.
Öppna eller stäng ventilen med- eller moturs.
Vid fasen innan putsning:
Använd ventilen via skyddskåpan.
Installatören måste genomföra en täthetskontroll innan idrifttagningen.
Genomför det här provet på det färdigställda men ännu inte täckta systemet.
Beakta de allmänt erkända tekniska reglerna och gällande riktlinjer, se Regelverk från avsnitt: Täthetskontroll .
Dokumentera resultatet.
Informera din uppdragsgivare eller innehavaren av dricksvatteninstallationen att anläggningen måste underhållas med jämna mellanrum.
För drift och underhåll av dricksvatteninstallationer måste gällande riktlinjer beaktas, se Regelverk från avsnitt: Underhåll .
Viega rekommenderar att armaturen utlöses och funktionen kontrolleras med jämna mellanrum.
Sortera produkten och förpackningen i respektive materialgrupper (t.ex. papper, metall, plast eller icke-järnmetaller) och avfallshantera enligt gällande nationella lagar.
