Temponox
Presskopplingssystem av rostfritt stål för rör av rostfritt stål
Konstruktionsår (från) : | 2021-10-01 |
För det här dokumentet finns skyddade rättigheter, mer information finns på viega.com/legal .
Informationen i den här anvisningen vänder sig till värme- och sanitetsyrkesarbetare samt andra utbildade personer.
För personer som inte har utbildningen eller kvalifikationen ovan är det inte tillåtet att montera, installera och underhålla den här produkten. Den här begränsningen gäller inte för eventuell information om användningen.
Installationen av Viega-produkter måste ske enligt de allmänt erkända tekniska reglerna och bruksanvisningarna från Viega.
Varnings- och informationstexter är avgränsade från den övriga texten och märkta med tillhörande piktogram.
Varnar för möjliga livsfarliga skador.
Varnar för möjliga allvarliga skador.
Varnar för möjliga skador.
Varnar för möjliga materiella skador.
Extra information och tips.
Den här bruksanvisningen innehåller viktig information om produkt- och systemval, montering och idrifttagning, samt om avsedd användning och, om det krävs, om underhållsåtgärder. Den här informationen om produkter, deras egenskaper och användningstekniker baseras på standarder som gäller just nu i Europa (t.ex. EN) och/eller i Tyskland (t.ex. DIN/DVGW).
Vissa avsnitt i texten kan hänvisa till tekniska föreskrifter i Europa/Tyskland. Dessa föreskrifter gäller som rekommendationer för andra länder, om det inte finns några motsvarande nationella krav där. Hithörande nationella lagar, standarder, föreskrifter, normer eller andra tekniska föreskrifter har förtur framför tyska/europeiska direktiv i den här anvisningen: Den angivna informationen är inte bindande för andra länder och områden och bör, som sagt, ses som ett stöd.
Denna bruksanvisning innehåller videofilmer Vissa monteringssteg och tillvägagångssätt visas på ett annat rörsystem än det som beskrivs här, bara som exempel, men de är likväl desamma. |
Efterföljande normer och regelverk gäller för Tyskland resp. Europa och skall ses som ett stöd.
Giltighetsområde/information | Regelverk som gäller i Tyskland |
---|---|
Lämplighet för saltfattigt/salthaltigt dricksvatten | VDI-Richtlinie 2035, tab. 1 |
Lämplighet för värmevatten i vattenburen uppvärmning | VDI-Richtlinie 2035, blad 1 och blad 2 |
Giltighetsområde/information | Regelverk som gäller i Tyskland |
---|---|
Användningsområde för EPDM-O-ringen
| DIN EN 12828 |
Giltighetsområde/information | Regelverk som gäller i Tyskland |
---|---|
Inträngande syre när ett system fylls på igen | DIN EN 14868 |
Syrehalt i saltfattigt/salthaltigt vatten | VDI-Richtlinie 2035 tab. 1 |
Undvikande av skador i varmvatten-värmeinstallationer | VDI 2035 blad 1 och blad 2 |
Giltighetsområde/information | Regelverk som gäller i Tyskland |
---|---|
Krav på förvaring av materialet | DIN EN 806‑4, kapitel 4.2 |
Giltighetsområde/information | Regelverk som gäller i Tyskland |
---|---|

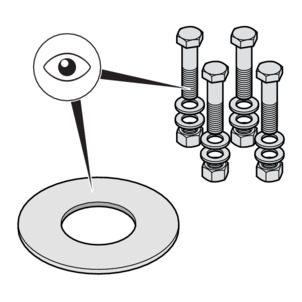

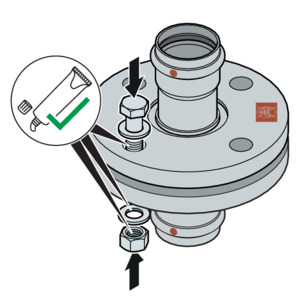

Behörighet för personal för montering av flänsanslutning | VDI-Richtlinie 2290 |

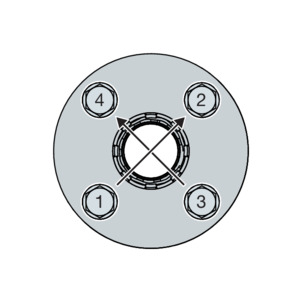

Fastställande av åtdragningsmoment | DIN EN 1591‑1 |
Giltighetsområde/information | Regelverk som gäller i Tyskland |
---|---|
Kontroll av det färdigställda men ännu inte täckta systemet | DIN EN 806–4 |
Täthetskontroll för vatteninstallationer | ZVSHK-Merkblatt: |
Krav på påfyllnings- och kompletteringsvatten | VDI 2035 |
Stäm av användningen av systemet för andra än de beskrivna användningsområdena och medierna med Viega.
Systemet är avsett att användas i slutna uppvärmnings- och kylcirkulationer. Systemet är ej lämpad att användas i dricksvatteninstallationer. Rör och presskoppling är därför markerad med en brun symbol "Ej dricksvatten".
Presskopplingssystemet är konstruerat för det nominella trycket PN 16.
Användning är möjligt bl.a. inom följande områden:
Slutna uppvärmnings- och kylcirkulationer
Solvärmeanläggning med plankollektorer
Solvärmeanläggningar med vakuumkollektorer (endast med FKM-O-ring)
Tryckluftssystem
Anläggningar för tekniska gaser (på förfrågan)
Se O-ringar för information om tätningselementens användningsområden.
Om du använder den för andra användningsområden och om du är osäker på rätt materialval, kontakta Viega.
Systemet kan användas i slutna vattencirkulationer där det inte är möjligt att syre kommer in under driften.
För syrehalten gäller följande gränsvärden, se Regelverk från avsnitt: Medier :
saltfattigt vatten ≤ 0,1 mg/l
salthaltigt vatten < 0,02 mg/l
Systemet är bl.a. lämpat för följande medier:
Gällande riktlinjer se Regelverk från avsnitt: Medier .
Värmevatten för vattenburen uppvärmning
Tryckluft (torr) enligt specifikationen för de använda O-ringarna
EPDM vid oljekoncentration < 25 mg/m3
FKM vid oljekoncentration ≥ 25 mg/m3
Frostskyddsmedel, köldbärare upp till en koncentration på 50 %

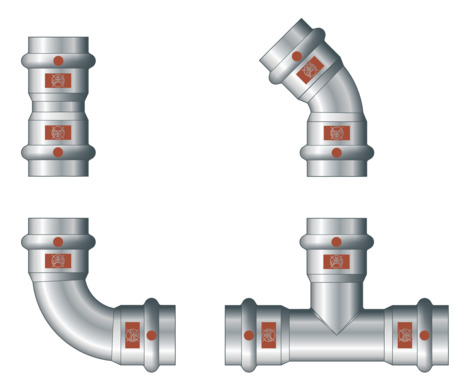

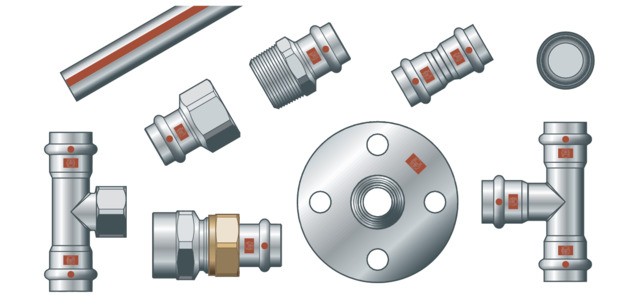

Rörledningssystemet består av presskopplingar tillsammans med rostfria stålrör och de passande pressverktygen.
Systemkomponenterna finns i följande dimensioner: d 15/18/22/28/35/42/54.
Systemrören finns i en längd på 6 m.
I det beskrivna systemet finns följande rör:
Rörtyp |
---|
d |
Användningsområde |
Materialnr. |
Rörmärkning |
Skyddskåpa |
Temponox-rör 1.4520 |
---|
15 / 18 / 22 / 28 / 35 / 42 / 54 |
Slutna uppvärmnings- och kylcirkulationer1) |
1.4520 (X2CrTi17) |
brunt streck |
brun |
1) | Mer information finns i användningsområdet för metallinstallationssystem. |
d x s [mm] |
---|
15 x 1,0 |
18 x 1,0 |
22 x 1,2 |
28 x 1,2 |
35 x 1,5 |
42 x 1,5 |
54 x 1,5 |
Volym per meter rör[l/m] | Rörvikt [kg/m] |
---|---|
0,13 | 0,35 |
0,20 | 0,43 |
0,30 | 0,65 |
0,51 | 0,84 |
0,80 | 1,26 |
1,19 | 1,52 |
2,04 | 1,97 |
Använd endast rörhållare med kloridfria ljudskyddsinlägg för fastsättning rören.
Beakta de allmänna reglerna för fästteknik:
Använd inte fastsatta rörledningar som fästen för andra rörledningar och komponenter.
Använd inte rörhakar.
Håll avstånd till presskopplingar.
Beakta expansionsriktningen: planera fix- och glidpunkter.
Se till att fästa rörledningarna och frigöra dem från byggnaden så att de inte kan överföra några stomljud till följd av termiska längdförändringar samt eventuella tryckslag på byggnaden eller andra komponenter.
Följ följande fastsättningsavstånd:
d [mm] | Fastsättningsavstånd |
---|---|
15,0 | 1,25 |
18,0 | 1,50 |
22,0 | 2,00 |
28,0 | 2,25 |
35,0 | 2,75 |
42,0 | 3,00 |
54,0 | 3,50 |
Rörledningar expanderar vid uppvärmning. Värmeexpansionen är beroende av material. Längdändringar leder till spänningar i installationen. De här spänningarna måste kompenseras genom lämpliga åtgärder.
Väl fungerande är:
Fix- och glidpunkter
Sträckor med expansionskompensering (expansionsböjar)
Material | Värmeexpansionskoefficient ⍺ | Exempel: Längdexpansion vid rörlängd L = 20 m och ΔT = 50 K |
---|---|---|
Rostfritt stål 1.4520 | 0,0108 | 10,8 |

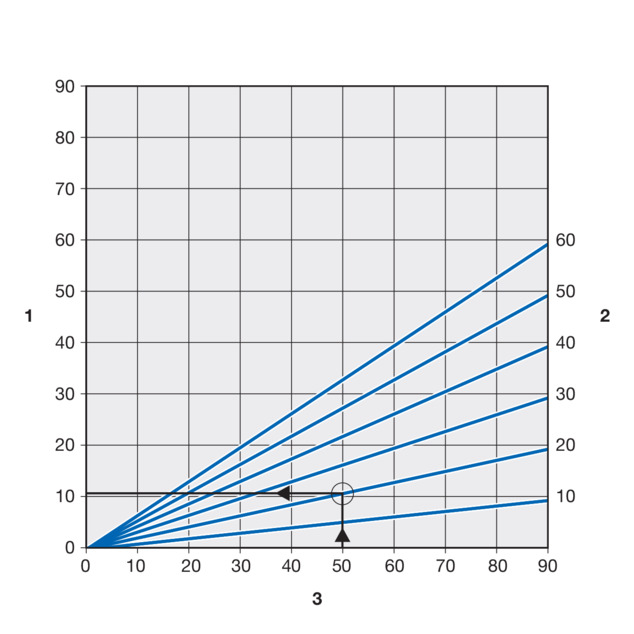

Längdexpansionen Δl går att läsa av i diagrammet eller kan beräknas med följande formel:
Δl = ⍺ [mm/mK]× L [m]×Δ ϑ [K]
Temponox-röret 1.4520 kan förutom Temponox-presskopplingarna även kombineras med Profipress-, Sanpress Inox- och Sanpress-presskopplingar.
Vid användningsområden med möjlig kondensatbildning, som t.ex. i slutna kylkretsar eller i fuktiga miljöer, rekommenderar Viega att man använder Temponox-, Sanpress- och Sanpress Inox-presskopplingarna.
Vid användning av Profipress-presskopplingar av koppar på ovan nämnda användningsområden måste anslutningsställena mellan Temponox-röret 1.4520 och Profipress-presskopplingarna av koppar skyddas ytterligare med en korrosionsskyddstape.
Vid användning av isoleringsslang med slutna celler ska alla stöt- och skärkanter tätas ordentligt genom lämplig fastlimning.
Om du använder det för andra användningsområden och om du är osäker på rätt materialval, kontakta Viega.

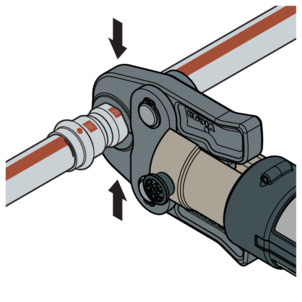

Presskopplingarna har en fals runt om där O-ringen ligger. Vid pressningen formas presskopplingen framför och bakom falsen och förbinds permanent med röret. O-ringen deformeras inte vid pressningen.

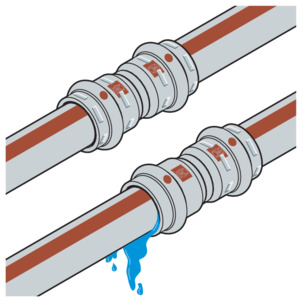

Viega presskopplingar har SC‑Contur. SC‑Contur är en säkerhetsteknik certifierad av DVGW och ser till att presskopplingen är garanterat otät när den inte är pressad. Det gör att man märker kopplingar som inte har pressats av misstag vid täthetskontrollen.
Viega garanterar att kopplingar som inte har pressats av misstag syns vid täthetskontrollen:
vid den våta täthetskontrollen inom tryckintervallet på 0,1–0,65 MPa (1,0–6,5 bar)
vid den torra täthetskontrollen i tryckintervallet på 22 hPa–0,3 MPa (22 mbar–3,0 bar)
Presskopplingarna utrustas med EPDM-O-ringar vid tillverkningen. För användningsområden med högre temperaturer som t.ex. vid solvärmeanläggningar med vakuumkollektorer måste presskopplingarna utrustas med FKM-O-ringar.
O-ringarna kan skilja sig åt på följande sätt:
EPDM-O-ringarna är svarta och blanka.
FKM-O-ringarna är svarta och matta.
Användningsområde |
---|
Användning |
Drifttemperatur [Tmax] |
Drifttryck [Pmax] |
Kommentarer |
slutna värmekretsar | Solvärmeanläggningar | Kylcirkulationer | Tryckluft | Tekniska gaser |
---|---|---|---|---|
Vattenburen uppvärmning | Solvärmecirkulation | Sekundärcirkulation sluten | Alla rörsektioner | Alla rörsektioner |
95 °C | 1) | ≥ -25 °C | 60 °C | — |
— | 0,6 MPa (6 bar) | 1,6 MPa (16 bar) | 1,6 MPa (16 bar) | — |
Enligt gällande riktlinjer2) Vid radiatorinkoppling Tmax.: 95 °C | För plankollektorer | Inhibitorer för kallvattensatser, se materialbeständighet | Torr, oljehalt < 25 mg/m3 3) | 1) 3) |
1) | Avstämning med Viega krävs |
2) | se Regelverk från avsnitt: O-ringar |
3) | se även dokumentet ”Användningsområden för metallinstallationssystem“ på Viega-webbplatsen |
Användningsområde |
---|
Användning |
Drifttemperatur [Tmax] |
Drifttryck [Pmax] |
Kommentarer |
Solvärmeanläggningar | Tryckluft |
---|---|
Solvärmecirkulation | Alla rörsektioner |
1) | 60 °C |
0,6 MPa (6 bar) | 1,6 MPa (16 bar) |
För vakuumrörkollektorer 2) | Torra 2) |
1) | Avstämning med Viega krävs. |
2) | se även dokumentet ”Användningsområden för metallinstallationssystem“ på Viega-webbplatsen |
Tätningsmaterialen i presskopplingssystemet utsätts för termisk åldring, vilket beror på medietemperaturen och driftstiden. Ju högre medietemperatur, desto snabbare sker tätningsmaterialets termiska åldring. För speciella driftsförhållanden, t.ex. i industriella värmeåtervinningssystem krävs en jämförelse av informationen från utrustningstillverkaren med informationen på presskopplingssystemet.
Om du använder presskopplingssystemet för andra användningsområden och om du är osäker på rätt materialval, kontakta Viega innan du använder det.
Temponox-rör 1.4520 |
---|
två bruna linjer förskjutna med 180° |
brun text |
Brun symbol ”Ej lämpad för dricksvatten!” |

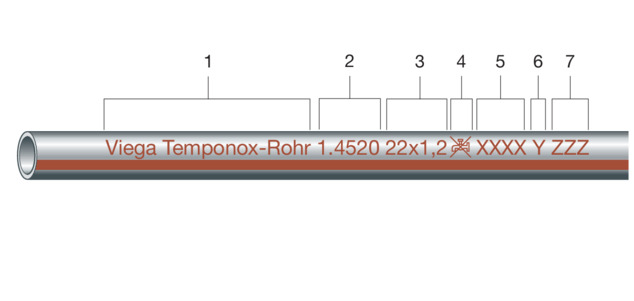

Rörmärkningarna innehåller viktiga uppgifter om materialegenskaper och tillverkning av rören. Den bruna linjen på rören fungerar som varning: ”Ej lämpad för dricksvatten!”.
Betydelsen av märkningen är såsom följer:

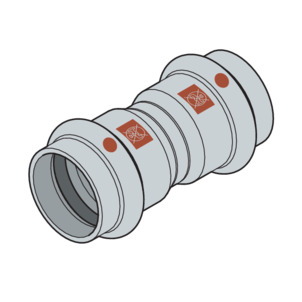

Presskopplingarna är markerade med en färgad punkt. Punkten markerar SC‑Contur där provtagningsmedium läcker ut om en koppling inte har pressats av misstag.
Den bruna fyrkanten fungerar som varning: ”Ej lämpad för dricksvatten!”.
Fyrkanten befinner sig på följande ställen:

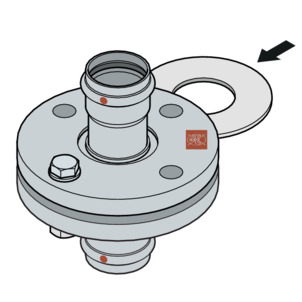

På presskopplingens presslut

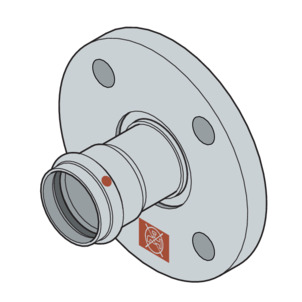

På flänsanslutningen
För att undvika förväxling med presskopplingar från andra system har Temponox-presskopplingen successivt försetts med fyra skåror på pressanslutningen.
Presskopplingssystemet skall skyddas mot för höga kloridkoncentrationer både i mediet och genom yttre påverkan.
För höga kloridkoncentrationer kan leda till korrosion vid system av rostfritt stål.
Undvik utvändig kontakt med kloridhaltiga material:
Isoleringsmaterial får inte överskrida en procentandel av vattenlösliga klorid-joner på 0,05 %.
Rörhållarnas ljudskyddsinlägg får inte innehålla några lösliga klorider.
Rostfria stålrör får inte komma i kontakt med kloridhaltiga material eller bruk.
Om ett utvändigt korrosionsskydd behövs, följ då de gällande riktlinjerna, se Regelverk från avsnitt: Korrosion .
Beakta följande när rör transporteras:
Dra inte rör över lastutrymmets kanter. Det skulle kunna skada ytan.
Säkra rören vid transporten. Rören kan böjas om de glider.
Skada inte skyddskåporna på rörändarna och ta bort dem först direkt före monteringen. Skadade rörändar får inte pressas längre.
Observera kraven i de gällande riktlinjerna vid lagringen, se Regelverk från avsnitt: Lagring :
Förvara komponenter rent och torrt.
Förvara inte komponenter direkt på golvet.
Se till att det finns minst tre stödpunkter för förvaring av rör.
Förvara helst olika rörstorlekar separat.
Om ingen separat lagring är möjlig, förvara små storlekar på stora storlekar.
Förvara rör av olika material separat för att undvika kontaktkorrosion.
Genom transport och lagring kan systemkomponenter ha skadats.
Kontrollera alla delar.
Byt ut skadade komponenter.
Reparera inte skadade komponenter.
Smutsiga komponenter får inte installeras.
Fara på grund av elektrisk ström
En elektrisk stöt kan leda till brännskador och allvarliga skador och även till dödsfall.
Eftersom alla rörledningssystem av metall är elektriskt ledande, kan kontakt av misstag med en spänningssatt del leda till att hela rörledningssystemet och anslutna metallkomponenterna (t.ex. radiatorer) är spänningssatta.
Låt endast behöriga elektriker utföra arbeten på elsystemet.
Integrera alltid rörledningssystem av metall i potentialutjämningen.
Den som uppför elsystemet är ansvarig för att potentialutjämningen kontrolleras resp. säkerställs.
Viktig information

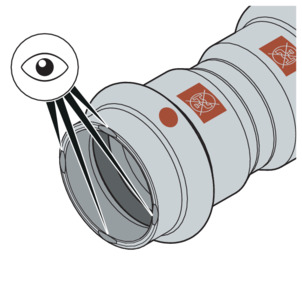

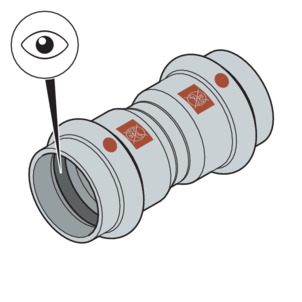

De materialspecifika egenskaperna för O-ringar i presskopplingar är anpassade efter respektive medier eller användningsområden för rörledningssystemen och som regel certifierade för det.

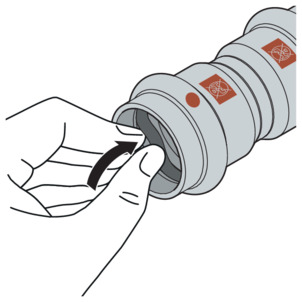

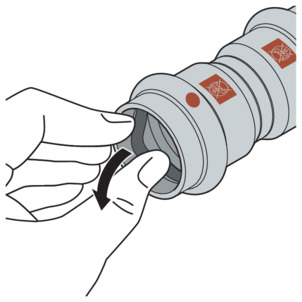

Det är principiellt tillåtet att byta ut en O-ring. O-ringen måste bytas ut mot en passande reservdel som har det avsedda användningssyftet O-ringar . Det är inte tillåtet att använda andra O-ringar.
I följande situationer är det tillåtet att byta ut en O-ring:
Om O-ringen i presskopplingen uppenbarligen är skadad och ska bytas ut mot en Viega reserv-O-ring
Om en EPDM-O-ring skall bytas ut mot en FKM-O-ring (högre temperaturbeständighet, t.ex. för industriellt bruk)

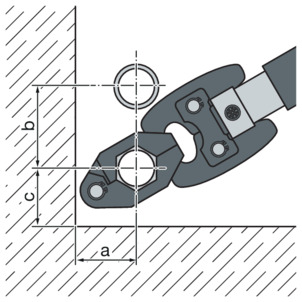

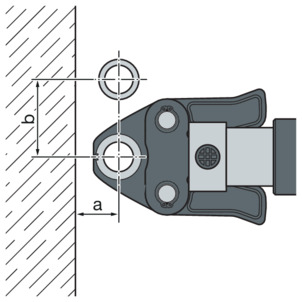

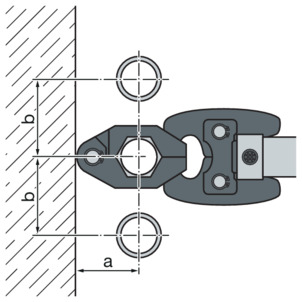

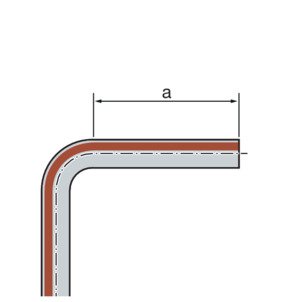

d |
---|
a [mm] |
b [mm] |
15 | 18 | 22 | 28 | 35 | 42 | 54 |
---|---|---|---|---|---|---|
20 | 20 | 25 | 25 | 30 | 45 | 50 |
50 | 55 | 60 | 70 | 85 | 100 | 115 |
d |
---|
a [mm] |
b [mm] |
15 | 18 | 22 | 28 | 35 |
---|---|---|---|---|
25 | 25 | 25 | 25 | 25 |
60 | 60 | 65 | 65 | 65 |
d |
---|
a [mm] |
b [mm] |
15 | 18 | 22 | 28 | 35 | 42 | 54 |
---|---|---|---|---|---|---|
40 | 45 | 45 | 50 | 55 | 60 | 65 |
50 | 55 | 60 | 70 | 75 | 85 | 90 |

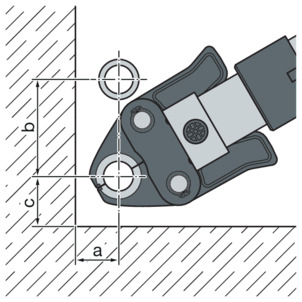

d |
---|
a [mm] |
b [mm] |
c [mm] |
15 | 18 | 22 | 28 | 35 | 42 | 54 |
---|---|---|---|---|---|---|
25 | 25 | 30 | 30 | 50 | 50 | 55 |
65 | 75 | 80 | 85 | 95 | 115 | 140 |
40 | 40 | 40 | 50 | 50 | 70 | 80 |
d |
---|
a [mm] |
b [mm] |
c [mm] |
15 | 18 | 22 | 28 | 35 |
---|---|---|---|---|
30 | 30 | 30 | 30 | 30 |
70 | 70 | 75 | 80 | 80 |
40 | 40 | 40 | 40 | 40 |
d |
---|
a [mm] |
b [mm] |
c [mm] |
15 | 18 | 22 | 28 | 35 | 42 | 54 |
---|---|---|---|---|---|---|
40 | 45 | 45 | 50 | 55 | 60 | 65 |
50 | 55 | 60 | 70 | 75 | 85 | 90 |
35 | 40 | 40 | 45 | 50 | 55 | 65 |

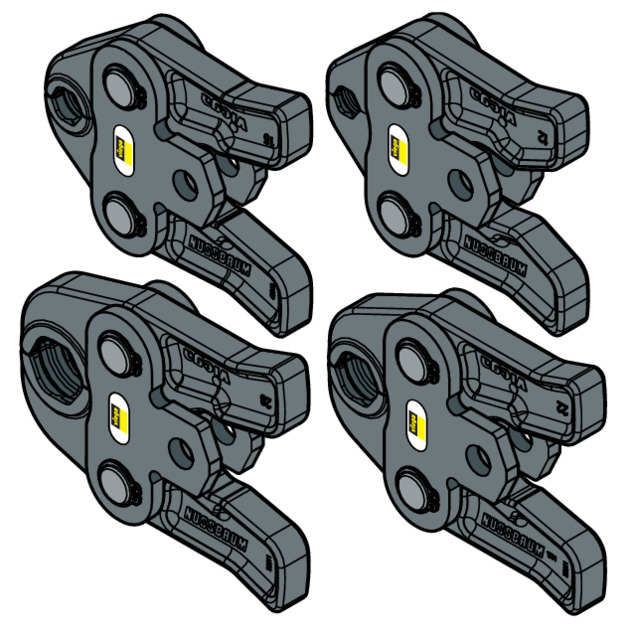

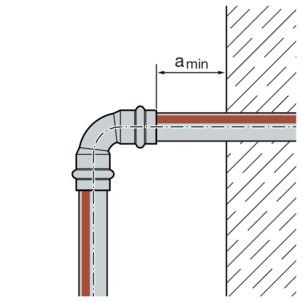

Pressmaskin |
---|
PT1 |
Typ 2 (PT2) |
Typ PT3-EH |
Typ PT3-AH |
Pressgun 4E / 4B |
Pressgun 5 |
Pressgun 6 / 6 Plus |
Picco / Pressgun Picco |
Pressgun Picco 6 / Pressgun Picco 6 Plus |
amin [mm] |
---|
45 |
50 |
35 |

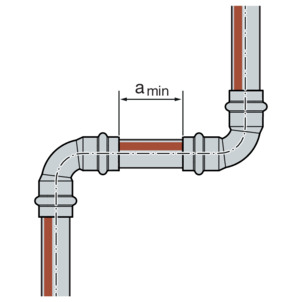

Otäta presskopplingar genom för korta rör!
Om två presskopplingar skall sättas på ett rör utan avstånd till varandra, får inte röret vara för kort. Om inte röret sitter på det avsedda insticksdjupet i presskopplingen vid pressningen kan kopplingen bli otät.
Vid rör med diametern d15–28 mm måste rörlängden minst motsvara det totala insticksdjupet för båda presskopplingarna.
d |
---|
15 |
18 |
22 |
28 |
35 |
42 |
54 |
amin [mm] |
---|
0 |
0 |
0 |
0 |
10 |
15 |
25 |
Z-dimensionerna finns på tillhörande produktsida i online-katalogen.

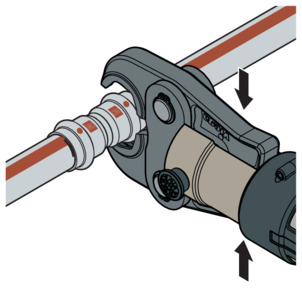

För att installera presskoppling behövs följande verktyg:

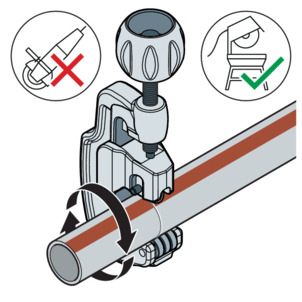

Röravskärare och fintandad metallsåg

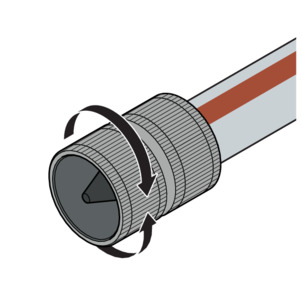

Avgradare och färgad penna för markering
Pressmaskin med konstant presskraft
Pressback eller pressring med tillhörande leddragback, passande för rördiametern och med lämplig profil
Viega rekommenderar att man använder Viega‐systemverktyg för pressning.
Viega-systempressverktyg har utvecklats och anpassats för bearbetning av Viega-presskopplingssystem.
Använd inte vassa föremål eller föremål med vassa kanter för att ta bort O-ringen. Det kan skada O-ringen eller falsen.
Ta bort O-ringen från falsen.
Sätt in en ny, oskadad O-ring i falsen.
Se till att O-ringen befinner sig helt i falsen.
Temponox-röret 1.4520 i storlekarna d 15, 18, 22 och 28 kan bockas kallt med gängse bockningsanordningar (radie minst 3,5 x d).
Rörändarna (a) måste vara minst 50 mm långa för att presskopplingarna ska kunna monteras korrekt.
Otäta presskopplingar genom skadat material!
Genom skadade rör och O-ringar kan presskopplingar blir otäta.
Observera följande anvisning för att undvika skador på rör och O-ringar:
Använd inte kapskivor (vinkelslip) eller skärbrännare för att kapa.
Använd inte fetter och oljor (som t.ex. skärolja).
För information om verktyg se även Verktyg som behövs .
Kapa röret rätvinkligt med en röravskärare eller en fintandad metallsåg, för att säkerställa ett fullständigt och jämnt rörinföringsdjup.
Undvik då räfflor på rörytan.
Rörändarna måste avgradas noggrant in- och utvändigt efter att de har kapats.
Genom att avgrada undviks att O-ringen skadas eller presskopplingen hamnar snett vid monteringen. Viega rekommenderar att en avgradare används (modell 2292.2).
Skador genom felaktigt verktyg!
Använd inte slipskivor eller liknande verktyg för att avgrada. Det kan skada rören.
Grada av röret in- och utvändigt.
Förutsättningar:
Röränden är inte böjd eller skadad.
Röret är avgradat.
Rätt O-ring finns i presskopplingen.
EPDM = svart blank
FKM = svart matt
O-ringen är oskadad.
Skjut presskopplingen fram till anslaget på röret.

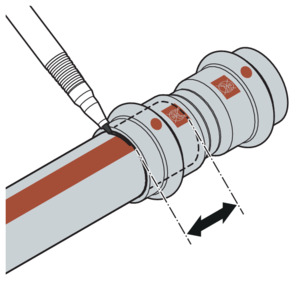

Markera insticksdjupet.
Sätt in pressbacken i pressmaskinen och skjut in fästbulten tills den hakar in.
Observera anvisningen för pressverktyget.
Öppna pressbacken och sätt den rätvinkligt mot presskopplingen.
Kontrollera insticksdjupet med hjälp av markeringen.
Säkerställ att pressbacken sitter på mitten av presskopplingens fals.
Genomför pressningen.
Öppna pressbacken och ta bort den.
Kopplingen är pressad.
I presskopplingssystemet som visas är flänsförbindelser möjliga i storlek 35 till 54 mm.
Montering av flänsförbindelser får bara genomföras av kvalificerad personal. Behörighet för personal för montering av flänsförbindelse kan exempelvis ske baserat på gällande riktlinjer, se Regelverk från avsnitt: Upprätta flänsförbindelse .
Ett motsvarande utbildningsavsnitt för korrekt flänsförbindelsemontering i yrkesutbildningen (av arbets-/specialistpersonal) med examen samt en framgångsrik regelbunden användning anses vara tillräckligt bevis.
Övriga medarbetare utan lämplig specialistutbildning (t.ex. driftpersonal) som ska installera flänsförbindelser måste få teoretisk och praktisk utbildning i sakkunskap genom utbildningsåtgärder som dokumenteras.
Fördelarna med att använda härdade brickor är:
Definierad friktionsyta vid monteringen.
Definierad grovhet i beräkningen och därmed minskning av åtdragningsmomentets spridningsbredder, varvid en större skruvkraft kan uppnås genom beräkning.
Fast fläns
Stål, rostfri
Pressanslutning av rostfritt stål
Modell 1759: 35 till 54 mm (PN10/16)
Modell 1759.1: 35 till 54 mm (PN6)
Upprätta alltid flänsförbindelsen först och sedan presskopplingen.

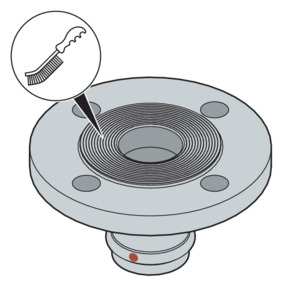

Ta bort eventuella tillfälliga beläggningar på flänstätningsytorna utan att lämna några rester före montering, med hjälp av rengöringsmedel och en lämplig stålborste.
Vid byte av tätningar, se till att ta bort den gamla tätningen helt från flänstätningsytan utan att skada flänstätningsytan.
Se till att flänstätningsytorna är rena, oskadade och jämna. Framför allt får det inte finnas några radialt löpande ytskador såsom spår eller bucklor.
Sexkantsskruvarna, muttrarna och brickorna ska vara rena och oskadade, samt följa riktlinjerna avseende minsta sexkantsskruvlängd och hållfasthetsklass, se Obligatoriska åtdragningsmoment .
Byt ut sexkantsskruvarna, muttrarna och brickorna som tagits bort under demonteringen mot nya om de är skadade.

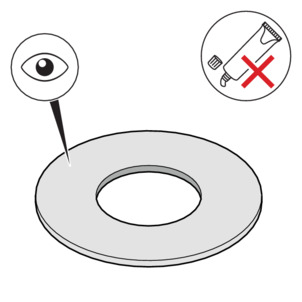

Tätningen måste vara ren, oskadad och torr. Använd inte lim och monteringspastor för tätningar.
Återanvänd inte tätningar.
Använd inte tätningar med veck, eftersom de utgör en säkerhetsrisk.
Se till att tätningarna är fria från fel och brister och att tillverkarens information följs.
Smörj följande flänselement med lämpligt smörjmedel:
Sexkantsskruvgänga
Bricka
Mutterstöd
Observera tillverkarens information angående smörjmedlets användnings- och temperaturområde.
Korrekt montering av flänsförbindelser förutsätter parallellt inriktade flänsblad utan mittenförskjutning, vilket gör att O-ringen kan sättas in i rätt läge utan skador.
Pressa isär tätningsytorna så mycket att tätningen kan föras in utan ansträngning och utan att skadas.

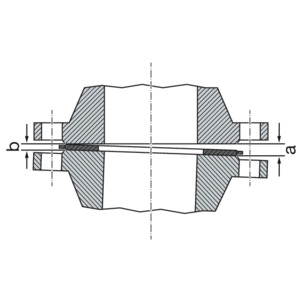

Mellanrum (icke-parallellitet mellan tätningsytorna) före åtdragning av sexkantsskruvarna är ofarligt om det tillåtna mellanrummet inte överskrids.
DN | Tillåtet mellanrum a–b [mm] |
---|---|
32–50 | 0,6 |
Avlägsna mellanrummet från sidan med gapet (a).
I tveksamma fall kan du dra in flänsen utan att sätta in en tätning på prov genom att dra åt sexkantsskruvarna för att uppnå en parallellitet och tätningsyteavstånd på ca 10 % av det nominella vridmomentet.
Mellanrummet är otillåtet om flänspositionen inte kan nås utan stor kraftansträngning.
Den ordning i vilken sexkantsskruvar och muttrar dras åt har en betydande inverkan på den kraftfördelning som påverkar tätningen (yttrycket). Felaktig åtdragning leder till hög spridning av förspänningskrafterna och kan leda till att det erforderliga minsta yttrycket underskrids till läckagepunkten.
Efter åtdragning av muttern ska minst två men högst fem gängor sticka ut i skruvänden.

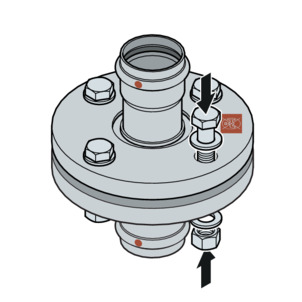

Förmontera sexkantsskruvarna för hand, observera följande:
Sätt dit sexkantsskruvarna så att samtliga skruvhuvuden är placerade på ena flänssidan.
Sätt i sexkantsskruvarna ovanifrån för horisontellt arrangerade flänsar.
Byt ut tröga sexkantsskruvar mot sådana som går lättare.
Det är möjligt att använda flera åtdragningsverktyg samtidigt.
Dra åt samtliga sexkantsskruvar korsvis med 30 % av böråtdragningsmomentet.
Dra åt alla sexkantsskruvar enligt steg 1 med 60 % av böråtdragningsmomentet.
Dra åt alla sexkantsskruvar enligt steg 1 med 100 % av böråtdragningsmomentet.
Dra åt alla sexkantsskruvar igen med fullt böråtdragningsmoment. Upprepa denna process tills muttrarna inte längre kan roteras ytterligare när det fulla åtdragningsmomentet tillämpas.
Modell | DN | Artikelnummer | Gänga | Min. åtdragningsmoment [Nm] | Max. tillåtet åtdragningsmoment [Nm] | Sexkantsskruvlängd [mm] | Hållfasthetsklass |
---|---|---|---|---|---|---|---|
1759.1 | 32 | 811 2041 | M12 | 23 | 57 | 50 | A2 - 70 |
40 | 811 2111 | 25 | |||||
50 | 811 228 1 | 27 |
1
| För användning med monteringssats med artikelnummer 816568 |
Modell | DN | Artikelnummer | Gänga | Min. åtdragningsmoment [Nm] | Max. tillåtet åtdragningsmoment [Nm] | Sexkantsskruvlängd [mm] | Hållfasthetsklass |
---|---|---|---|---|---|---|---|
1759 | 32 | 811 1361 | M16 | 69 | 142 | 70 | A2 - 70 |
40 | 811 1431 | 76 | |||||
50 | 811 150 1 | 87 |
1
| För användning med monteringssats med artikelnummer 611279 |
Innan du påbörjar demontering av en befintlig flänsanslutning ska du inhämta godkännande och arbetstillstånd från det ansvariga företaget, med beaktande av följande:
Systemdelen måste vara trycklös och helt spolad.
Säkra komponenter eller tillbehör som inte hålls åtskilda innan du lossar flänsförbindelsen. Detta gäller även för fästsystem som fjäderhängare och -stöd.
Lossa sexkantsskruvar eller muttrar på den sida som är vänd bort från karossen först. De återstående sexkantsskruvarna lossas lätt och demonteras endast helt när det är säkerställt att det inte finns någon fara från rörledningssystemet. Om en rörledning står under spänning finns det risk för att rörledningen slås ut.

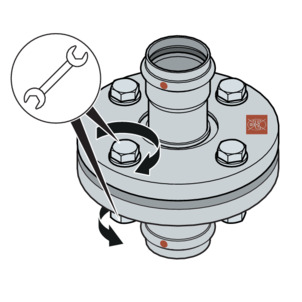

Lossa sexkantsskruvarna och muttrarna korsvis i minst två genomgångar.
Stäng de öppna trådändarna med blindfästen.
Transportera endast demonterade rörledningar när de är stängda.
Vid byte av tätningar, se till att ta bort den gamla tätningen helt från flänstätningsytan utan att skada flänstätningsytan.
Var försiktig vid användning av vinkelslip!
Vid lossning av defekta sexkantsskruvar och muttrar med en vinkelslip uppstår gnistor som kan brännas in i rörmaterialet och orsaka korrosion.
Installatören måste genomföra ett täthetskontroll innan idrifttagningen.
Genomför det här provet på det färdigställda dock ännu inte täckta systemet.
Följ de gällande riktlinjerna, se Regelverk från avsnitt: Täthetskontroll .
Även för andra installationer än dricksvatten genomförs täthetskontrollen enligt de gällande riktlinjerna, se Regelverk från avsnitt: Täthetskontroll .
Dokumentera resultatet.
Sortera produkten och förpackningen i respektive materialgrupper (t.ex. papper, metall, plast eller icke-järnmetaller) och avfallshantera enligt gällande nationella lagar.
