Användning är möjligt bl.a. inom följande områden:

• Dricksvatteninstallationer

• Industri- och värmeanläggningar

• Tryckluftsanläggningar

• Regnvattensystem

• Kylvattenledningar (sluten cirkulation)

• Anläggningar för tekniska gaser (på förfrågan)

För planering, utförande, drift och underhåll av dricksvatteninstallationer, beakta de allmänt erkända tekniska reglerna och gällande riktlinjer, se Regelverk från avsnitt: Användningsområden .

Modellen är bl.a. lämpad för följande medier:

• Dricksvatten utan begränsning enligt gällande riktlinjer se Regelverk från avsnitt: Medier

• maximal kloridkoncentration 250 mg/l, enligt gällande riktlinjer, se Regelverk från avsnitt: Medier

• Värmevatten för vattenburen uppvärmning, se Regelverk från avsnitt: Medier

• Tryckluft enligt specifikationen för de använda O-​ringarna

  • EPDM vid oljekoncentration < 25 mg/m³

Modellen är utrustad på följande sätt:

• Ventilhus av rödgods/siliciumbrons

• Båda sidor pressanslutning med SC‑Contur

• Spak T-​form av plast

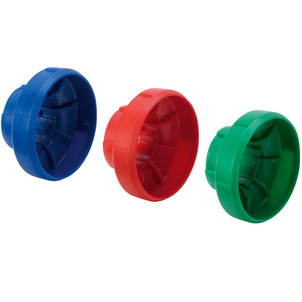

• Skyddskåpor för spaken i färgerna rött och grönt för märkning av respektive användningsområde

• Lägesangivelser öppen/stängd

• Nyckelytor på kåpan

• Kopplingsaxel underhållsfri

• O-​ringar av EPDM

• Kultätning av Teflon®

• Kula av rostfritt stål

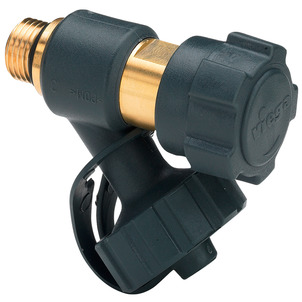

• Båda sidor tömningsplugg G ¼ med tömningsventil G ¼

Modellen finns i följande dimensioner : d 15/18/22/28/35/42/54.

Pressanslutningen har en fals runt om där O-​ringen ligger. Vid pressningen formas kopplingen framför och bakom falsen och förbinds permanent med röret. Tätningselementet deformeras inte vid pressningen.

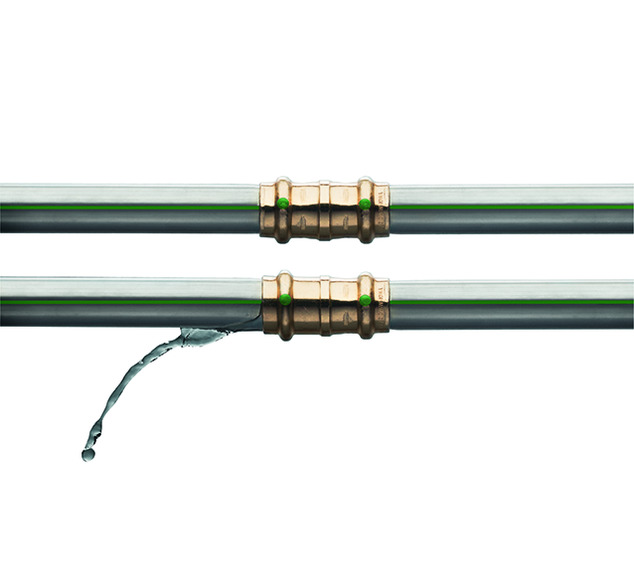

Viega pressanslutningar har SC‑Contur. SC‑Contur är en säkerhetsteknik certifierad av DVGW och ser till att kopplingen är garanterat otät när den inte är pressad. Det gör att man direkt märker kopplingar som inte har pressats av misstag vid en täthetskontroll.

Viega garanterar att ej pressade kopplingar syns vid täthetskontrollen:

• vid den våta täthetskontrollen inom tryckintervallet på 0,1 MPa till 0,65 MPa (1,0 bar till 6,5 bar)

• vid den torra täthetskontrollen i tryckintervallet på 22 hPa till 0,3 MPa (22 mbar till 3,0 bar)

Modellen utrustas med EPDM-​O-​ringar vid tillverkningen.

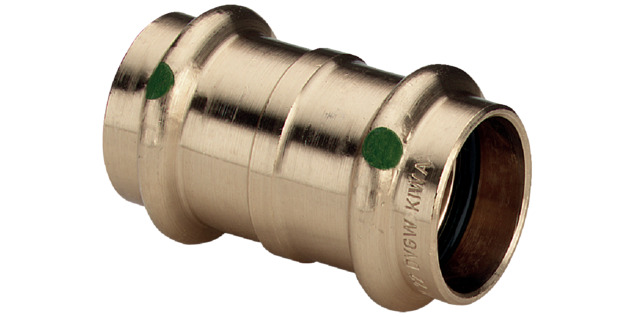

Presskopplingarna är markerade med en färgad punkt. Denna markerar SC‑Contur, där provningsmediet läcker ut om en koppling inte har pressats av misstag.

Modellen är märkt på följande sätt:

• Bullerklass I enligt gällande riktlinjer, se Regelverk från avsnitt: Märkning på komponenter

• Dimension

• DVGW-​text

• Grön punkt för dricksvatten

• Lägesangivelse på spaken

Modellen är utrustad med pressanslutningar och kompatibel med Prestabo-, Profipress-, Sanpress- och Sanpress Inox-​systemet.

Pressanslutningarna är kontrollerade och godkända enligt gällande riktlinjer med följande rörtyper:

• Kopparrör

  • se Regelverk från avsnitt: Kompatibla komponenter

• Rostfria stålrör (material 1.4401/1.4521)

  • se Regelverk från avsnitt: Kompatibla komponenter

Beakta följande driftsvillkor för installationen av modellen:

Fritt dragna rörledningar och armaturer i lokaler behöver normalt sett inget utvändigt korrosionsskydd.

Undantag är följande fall:

• Kontakt med aggressiva byggmaterial, samt nitrit- eller ammoniumhaltiga material

• I aggressiv miljö

Om ett utvändigt korrosionsskydd behövs, beakta de gällande riktlinjerna, se Regelverk från avsnitt: Korrosion .

Genom transport och lagring kan systemkomponenter ev. ha skadats.

• Kontrollera alla delar.

• Byt ut skadade komponenter.

• Reparera inte skadade komponenter.

• Smutsiga komponenter får inte installeras.

Beakta följande vid monteringen:

• Använd lämpliga verktyg.

• Installation är möjligt oberoende av flödesriktningen.

Information finns i systembruksanvisningarna Prestabo, Profipress, Sanpress och Sanpress Inox .

Information finns i systembruksanvisningarna Prestabo, Profipress, Sanpress och Sanpress Inox.

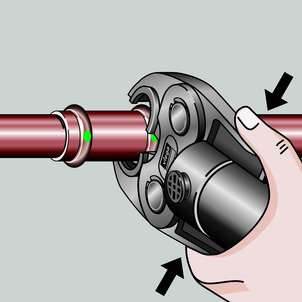

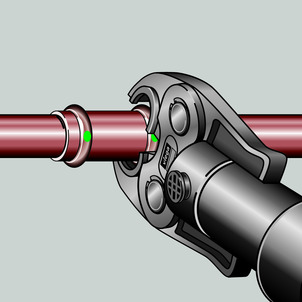

För att installera presskoppling behövs följande verktyg:

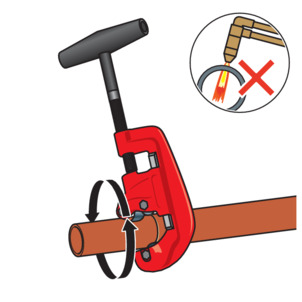

• Röravskärare och fintandad metallsåg

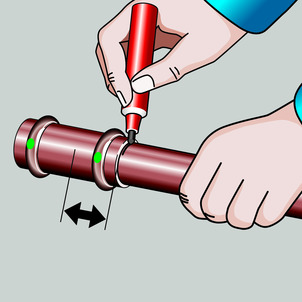

• Avgradare och färgad penna för markering

• Pressmaskin med konstant presskraft

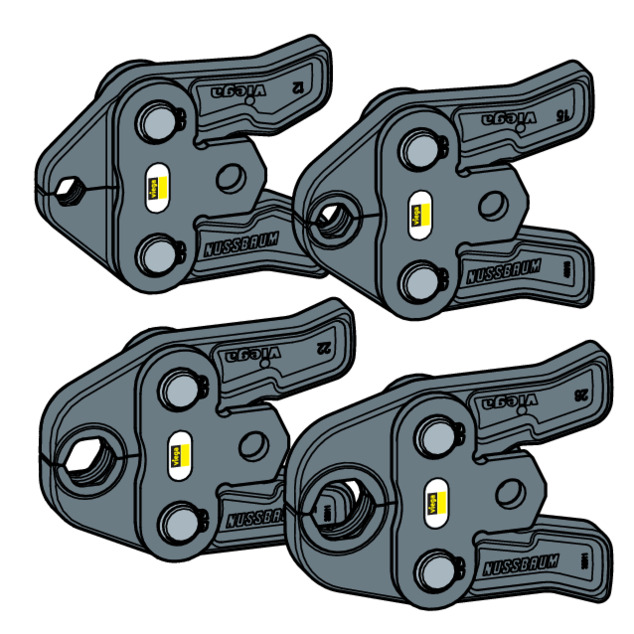

• Pressback eller pressring med hithörande leddragback, passande för rördiametern och med lämpad profil

Rekommenderade Viega pressmaskiner:

• Pressgun 5

• Pressgun 4E / 4B

• Typ PT3-AH

• Typ PT3-H/EH

• Typ 2 (PT2)

• Pressgun Picco

• Picco

För information om verktyg se även Verktyg som behövs .

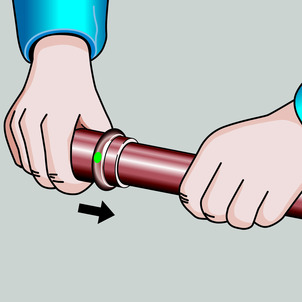

Förutsättningar:

• Röränden är inte böjd eller skadad.

• Röret är avgradat.

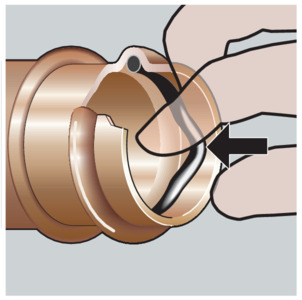

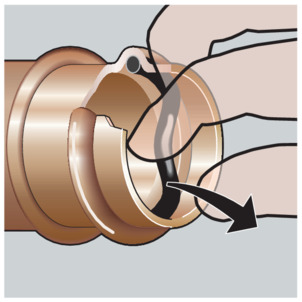

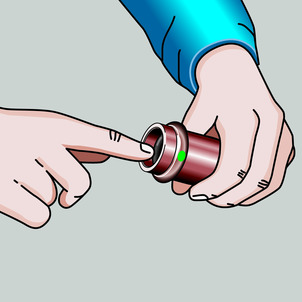

• Rätt O-​ring finns i presskopplingen.

  EPDM = svart blank

• O-​ringen är oskadat.

• O-​ringen befinner sig helt i falsen.

Installatören måste genomföra ett täthetskontroll innan idrifttagningen.

Genomför det här provet på det färdigställda dock ännu inte täckta systemet.

Beakta de allmänt erkända tekniska reglerna och gällande riktlinjer, se Regelverk från avsnitt: Täthetskontroll .

Genomför täthetskontrollen även för andra installationer än dricksvatten enligt de allmänt erkända reglerna.

Dokumentera resultatet.
