Grundfix-backventil typ 0
Produktinformation
Grundfix-backventil typ 0
för ledning för avloppsvatten
| Konstruktionsår (från) : | 1996-01-01 |
För det här dokumentet finns skyddade rättigheter, mer information finns på viega.com/legal .
Målgrupper
Informationen i den här anvisningen vänder sig till följande:
Auktoriserade VVS-installatörer samt utbildade personer
SHK-FachkräfteInnehavare
För personer som inte har utbildningen eller kvalifikationen ovan är det inte tillåtet att montera, installera och eventuellt underhålla den här produkten. Den här begränsningen gäller inte för eventuell information om användningen.
Installationen av Viega-produkter måste göras enligt de allmänt erkända tekniska reglerna och Viegas bruksanvisningar.
Märkning av information
Varnings- och informationstexter är avgränsade från den övriga texten och märkta med tillhörande piktogram.
FARA
Varnar för möjliga livsfarliga skador.
VARNING
Varnar för möjliga allvarliga skador.
IAKTTAG FÖRSIKTIGHET!
Varnar för möjliga skador.
OBS!
Varnar för möjliga materiella skador.
INFO!
Extra information och tips.
Information om den här språkversionen
Den här bruksanvisningen innehåller viktig information om produkt- och systemval, montering och idrifttagning, samt om avsedd användning och, om det krävs, om underhållsåtgärder. Den här informationen om produkter, deras egenskaper och användningstekniker baseras på standarder som gäller just nu i Europa (t.ex. EN) och/eller i Tyskland (t.ex. DIN/DVGW).
Vissa avsnitt i texten kan hänvisa till tekniska föreskrifter i Europa/Tyskland. Dessa föreskrifter gäller som rekommendationer för andra länder, om det inte finns några motsvarande nationella krav där. Hithörande nationella lager, standarder, föreskrifter, normer, lagar eller andra tekniska föreskrifter har förtur framför tyska/europeiska direktiv i den här anvisningen: Den angivna informationen är inte bindande för andra länder och områden och bör, som sagt, ses som ett stöd.
Standarder och regelverk
Efterföljande normer och regelverk gäller för Tyskland resp. Europa och skall ses som ett stöd.
Regelverk från avsnitt: Monteringsplats och monteringsvillkor
Giltighetområde/information | Regelverk som gäller för Tyskland |
|---|---|
Rätt monteringsplats för backventilen | EN 12056 |
Regelverk från avsnitt: Användningsområden
Giltighetområde/information | Regelverk som gäller för Tyskland |
|---|---|
Kraven uppfylls av Grundfix Plus Control som typ 3 backventil med dubbel backflödessäkring | EN 13564 |
Avsedd användning
Användningsområden
Backventilen är lämpad att användas i avloppsvattenrör av HT- eller markrör DN 100, 125 eller 150. Vid användning av andra rör som t.ex. lergodsrör eller gjutjärnsrör ska lämpliga övergångar användas på HT- eller markrör.
Backventilen är lämpad att användas för fekaliefritt avloppsvatten från hushåll upp till en temperatur på 95 °C med pH-värden ≥ 4 eller ≤ 10.
Ej tillåten att användas i det industriella området eller i rörledningar som innehåller aggressiva vätskor. Däri ingår rengöringsmedel som kan skada sanitetsobjekt, avvattningsobjekt och rörmaterial.
Viega rekommenderar att nödavstängningen stängs vid driftavbrott som varar flera dagar utan att något avloppsvatten bildas.
Monteringsplats och monteringsvillkor

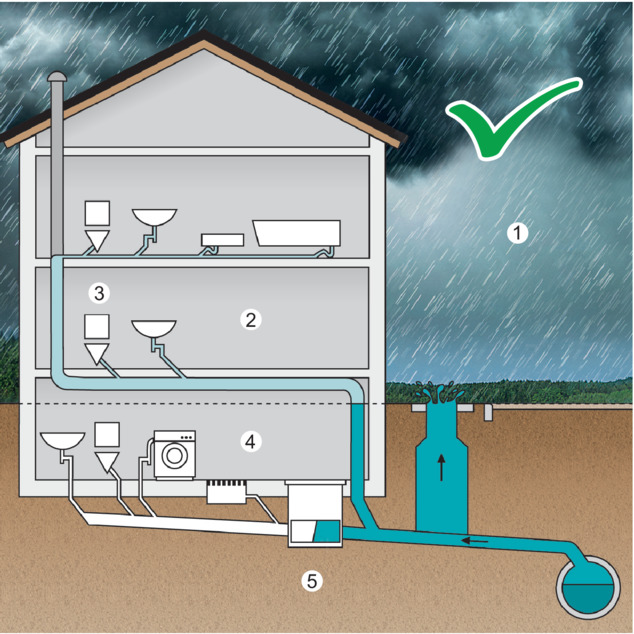

- 1 - Gata = backflödesnivå
- 2 - Backflödessäkert område
- 3 - Anslutning av övre våningar
- 4 - Område med backflödesrisk
- 5 - Skydd mot backflöde genom backventil

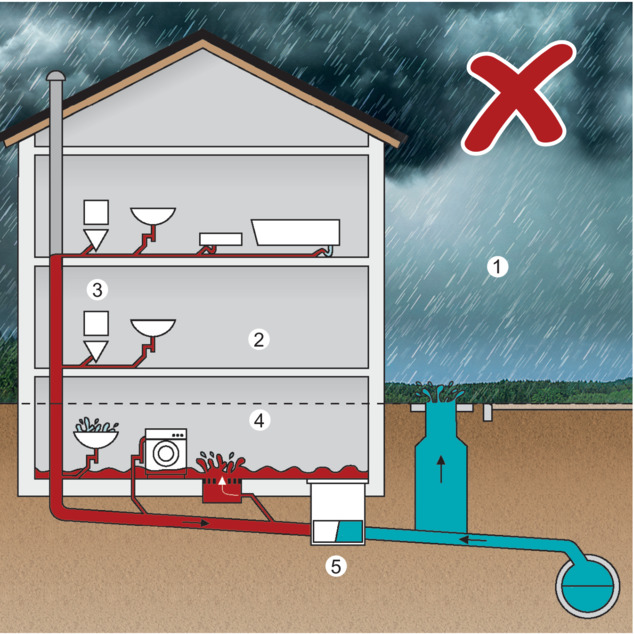

De övre våningarnas (3) anslutning till stamledningen mellan backventilen och avloppsnätet måste ske inuti byggnaden (5) – endast så garanteras en korrekt funktion hos avloppssystemet. För att avloppet ska säkerställas varaktigt, får backventilen inte användas som ett centralt skydd för en fastighet med avloppsenheter installerade ovanför backflödesnivån (1) – i händelse av backflöde uppstår översvämning i fastigheten om avloppsvattnet inte kan rinna bort (4).
Backflödessäkringar ska monteras så att de alltid är nåbara och tillgängliga.
Underhåll
För säker drift måste ett underhåll genomföras två gånger om året. Om detta se Underhåll
Produktbeskrivning

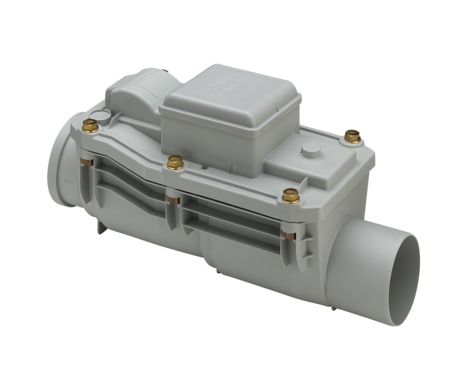

Översikt
- 1 - Lock
- 2 - Pendelklaff
- 3 - Basenhet
Funktionssätt
Vid backflöde stängs rörledningen genom pendelklaffen i backventilen.
Hantering
Monteringsinformation

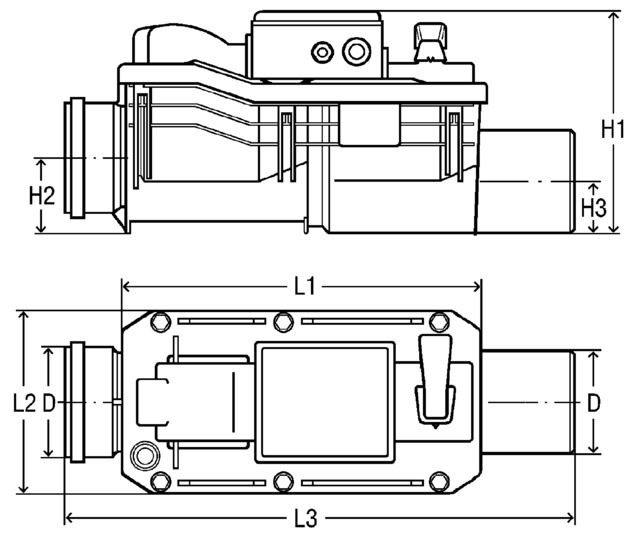

Inbyggnadsmått
D |
|---|
110 |
125 |
160 |
H1 | H2 | H3 | L1 | L2 | L3 |
|---|---|---|---|---|---|
260 | 100 | 65 | 405 | 215 | 545 |
260 | 105 | 75 | 405 | 215 | 550 |
295 | 125 | 95 | 470 | 245 | 640 |
Montering
Montera basenheten
Installation i avloppsledning får endast utföras av fackföretag inom byggnad och sanitet, under iakttagande av byggtekniska föreskrifter och anvisningarna i denna bruksanvisning.
-

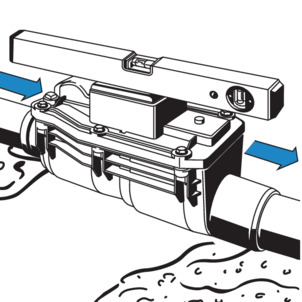

Montera basenheten vågrätt i stamledningen.
Beakta flödesriktningen!
-
Undergjut maximalt upp till mitten av utloppsröret.
Skötsel och underhåll
Underhåll
För säker drift kräver DIN 1986‑3 två gånger om året ett "underhåll" av anläggningen.
Förutsättningar:
Underhållet måste göras av en sakkunnig.
Använd endast originaldelar för reparationer, underhåll och kabelförlängning.
Byt defekta komponenter, reparera dem inte.
Skydda backventilen mot mekaniska skador om kameror och rengöringsutrustning (rengöringsspiraler, högtryckstvätt) används.
Påbörja underhållsarbeten först när det är säkerställt att det inte föreligger ett backflöde och att avloppsenheter placerade före backventilen inte används.
Rengöring
-

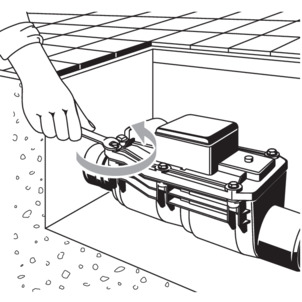

Lossa skruvarna på locket.
-

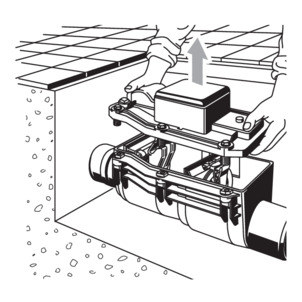

Ta av locket försiktigt.
-

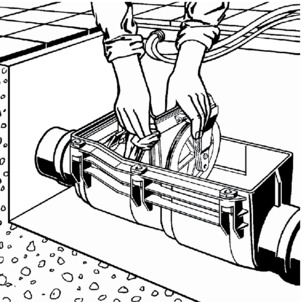

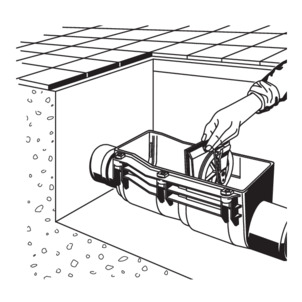

Ta ut ventilen och rengör.
-
Kontrollera tätningen, byt vid behov.
-
Rengör kåpan.
-

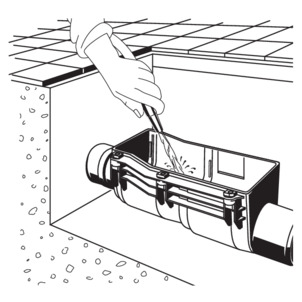

Fetta in tätningen på skiljeväggen på den sida som är vänd mot kåpan med silikonfett.
-
Montera ventilen.
-

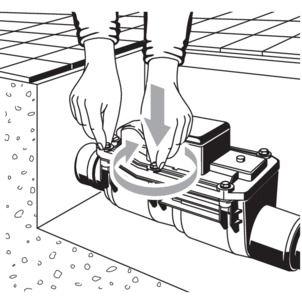

Sätt på locket och skruva fast det.
Avfallshantering
Sortera produkten och förpackningen i respektive materialgrupper (t.ex. papper, metall, plast eller icke-järnmetaller) och avfallshantera enligt gällande nationella lagar.
