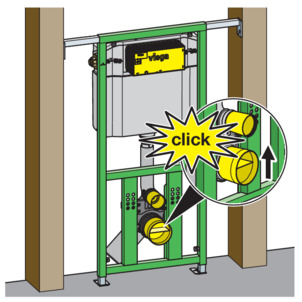

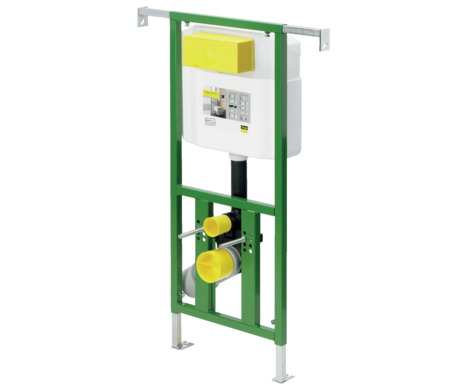

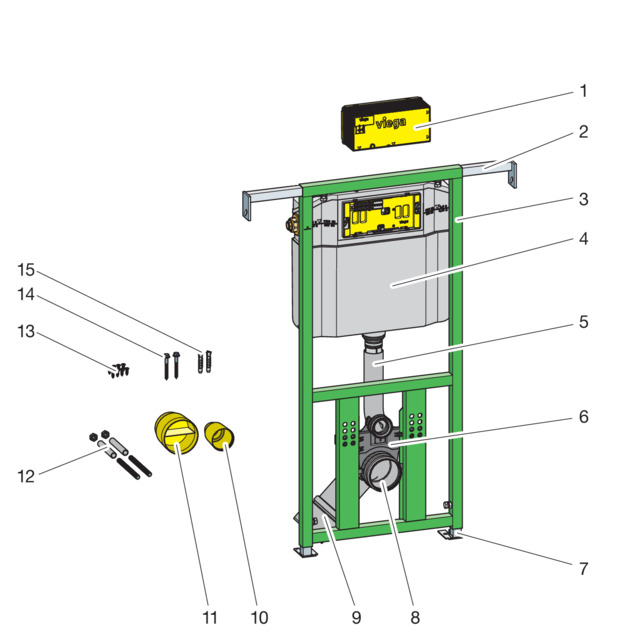

Viega Eco Plus WC element prikladan je za montažu u drvene noseće konstrukcije.

WC element je kompatibilan sa svim uobičajenim WC školjkama, čak i s većim dohvatom (bez barijera).

WC element se može proširiti sljedećim kompatibilnim komponentama:

• odsisavanje neprijatnih mirisa pomoću cijevi za ispiranje (model 8310.26)

• priključak seta za grubu gradnju (Rohbau) (model 8350.14)

Montirajte komponente prema uputama za uporabu.

Odsisavanje neprijatnih mirisa prikladno je za smanjenje neugodnih mirisa u kupaonicama i nužnicima koji se često koriste. Odsisavanje neprijatnih mirisa priključuje se izravno na ventilacijski sustav.

Set za grubu gradnju (Rohbau) je prikladan za priključivanje električnog aktiviranja ispiranja. Set za grubu gradnju (Rohbau) se sastoji od prazne cijevi, kutije za šuplje zidove i odgovarajuće cijevne stezaljke. Prazna cijev spaja kutiju za šuplje zidove s podžbuknim vodokotlićem.

WC element odgovara zahtjevima zvučne izolacije navedenim u odlomku Propisi iz odlomka: Zvučna izolacija .

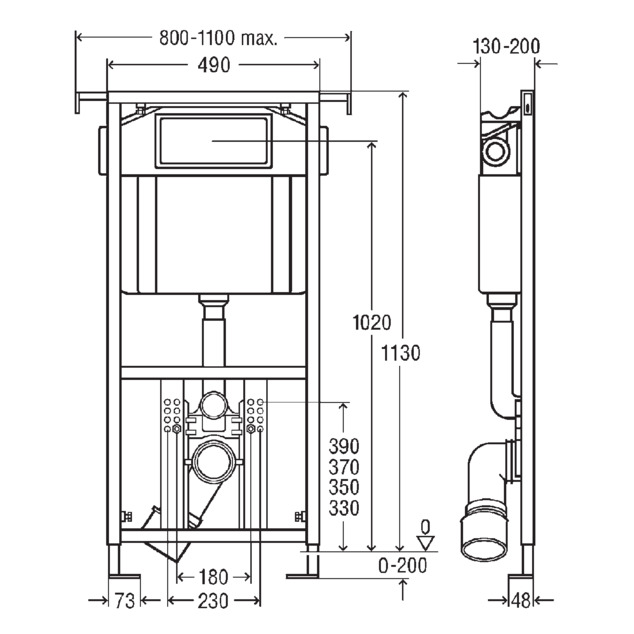

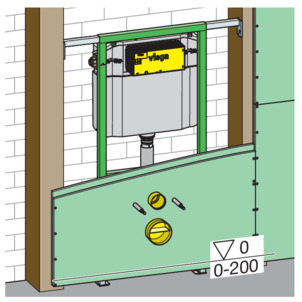

Kod ugradbene visine mora se uvažiti naznačena visina gornjeg ruba gotovog poda.

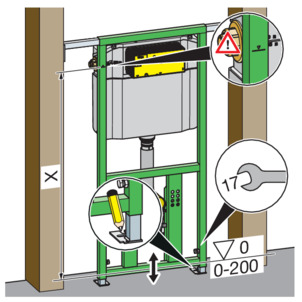

Ugradbena dubina može biti između 130 mm i 200 mm.

WC element može se koristiti samo u kombinaciji sa zidnim WC-​ima (razmak za pričvršćenje 180 mm ili 230 mm).

WC element se može proširiti daljinskim aktiviranjem ispiranja Visign for Public 1 (model 8326.21) ili električnim aktiviranjem ispiranja (model 8350.31 ili 8350.32) kao i potisnim pločama sensitive (model 8352.21, 8352.11 i 8355.11). Određenu varijantu aktiviranja ispiranja treba pripremiti prije nego se WC element obloži i poploča.

Za pripremu daljinskog aktiviranja ispiranja Visign for Public 1 neophodna je odgovarajuća prazna cijev (sadržana u opsegu isporuke daljinskog aktiviranja ispiranja).

Za montažu WC elementa potrebni su sljedeći alati:

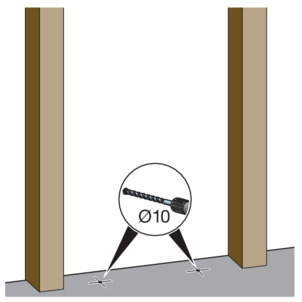

• bušilica sa svrdlom od 10 mm

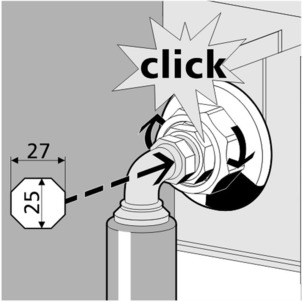

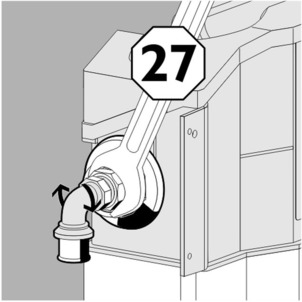

• čeljusni ili okasti ključ: 27 mm

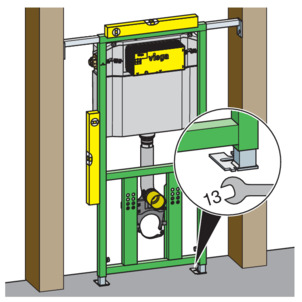

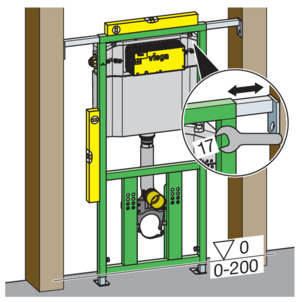

• čeljusni ili okasti ključ: 13 mm / 17 mm

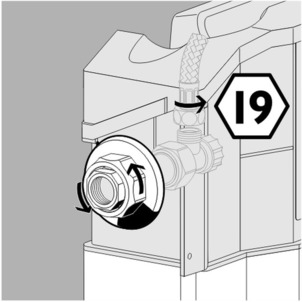

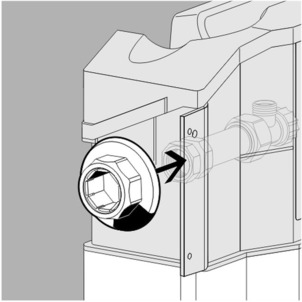

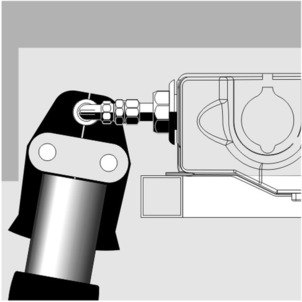

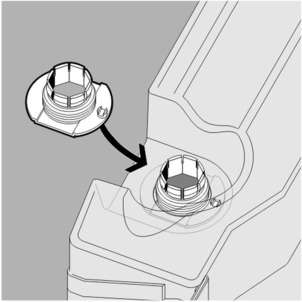

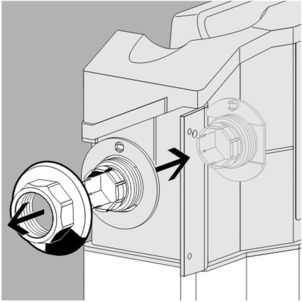

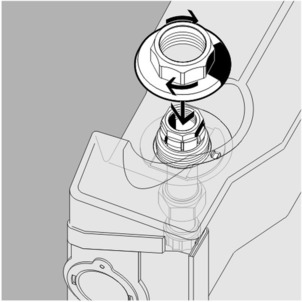

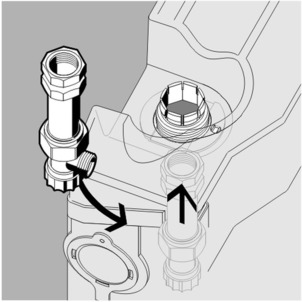

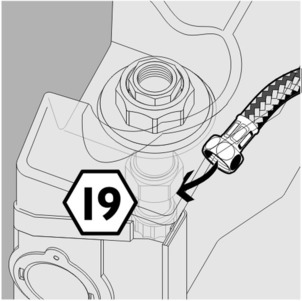

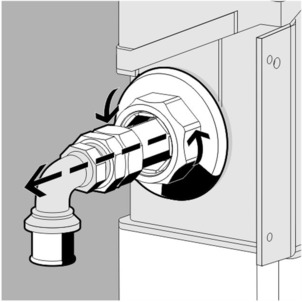

Ako prilikom izrade press spoja priključka za vodu nema dovoljno mjesta, priključak za vodu možete izvući bočno.

Za pripremu daljinskog aktiviranja ispiranja Visign for Public 1 (model 8326.21) neophodna je odgovarajuća prazna cijev (sadržana u opsegu isporuke daljinskog aktiviranja ispiranja).

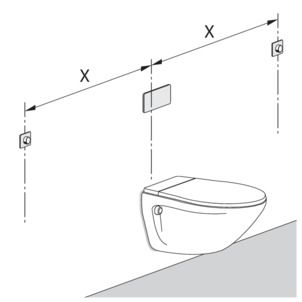

Razmak između daljinskog aktiviranja ispiranja i vodokotlića (x)

• min. 1,0 m

• maks. 1,7 m

Postavljanje mrežnog dijela vodokotlića

• X1= maks. 0,75 m

• X2= maks. 2,75 m s produžnim kabelom, 1 x br. art. 628 505

• X3= maks. 4,75 m s dva produžna kabela, 2 x br. art. 628 505

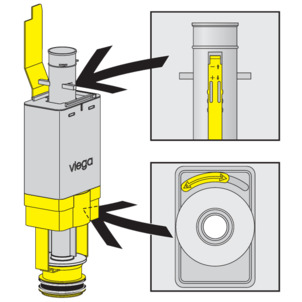

WC element je tvornički namješten na manju količinu vode za ispiranje od oko 3 l. Manja količina vode za ispiranje može se namjestiti u tri stupnja: oko 3 l / 3,5 l / 4 l.

WC element je tvornički namješten na veću količinu vode za ispiranje od oko 6 l. Veću količinu vode za ispiranje je moguće kontinuirano namjestiti s oko 6 l na oko 9 l.
