Prevista Dry element okvira
za Prevista Dry Plus nosač armature za sudoper i modul
Godina proizvodnje (od): | 1.3.2019. |
Za ovaj dokument vrijede autorska prava, detaljnije informacije možete pronaći na internetskoj stranici na adresi viega.com/legal .
Informacije iz ovih uputa namijenjene su sljedećim skupinama osoba:
stručnjaci za radove na instalacijama grijanja i sanitarnim instalacijama odnosno upućeno stručno osoblje
izvođači radova suhe gradnje
Osobe koje nemaju gore navedenu izobrazbu odnosno kvalifikaciju ne smiju montirati, instalirati, a eventualno ni održavati ovaj proizvod. Ovo se ograničenje ne odnosi na moguće upute o rukovanju.
Viega proizvodi se moraju ugraditi uz poštivanje opće priznatih tehničkih pravila te navoda iz uputa za uporabu.
Tekstovi s upozorenjima i uputama izdvojeni su od ostalog teksta i posebno naznačeni odgovarajućim piktogramima.
Upozorava na moguće ozljede opasne po život.
Upozorava na moguće teške ozljede.
Upozorava na moguće ozljede.
Upozorava na moguću materijalnu štetu.
Dodatne napomene i savjeti.
Ove upute za uporabu sadrže važne informacije o odabiru proizvoda odnosno sustava, montaži i puštanju u rad te o namjenskoj uporabi i, ako je to potrebno, o mjerama održavanja. Ove informacije o proizvodima, njihovim osobinama i tehnikama primjene temelje se na važećim normama u Europi (npr. EN) i/ili u Njemačkoj (npr. DIN/DVGW).
Pojedini pasusi teksta mogu ukazivati na tehničke propise u Europi/Njemačkoj. Za ostale zemlje ovi propisi vrijede kao preporuke, ako tamo nema odgovarajućih nacionalnih propisa. Odgovarajući nacionalni zakoni, standardi, propisi, norme te ostali tehnički propisi imaju prednost pred njemačkim odnosno europskim smjernicama iz ovih uputa: ovdje ponuđene informacije nisu obvezujuće za ostale zemlje i regije te ih, kako je već rečeno, treba shvatiti kao tehničku potporu.

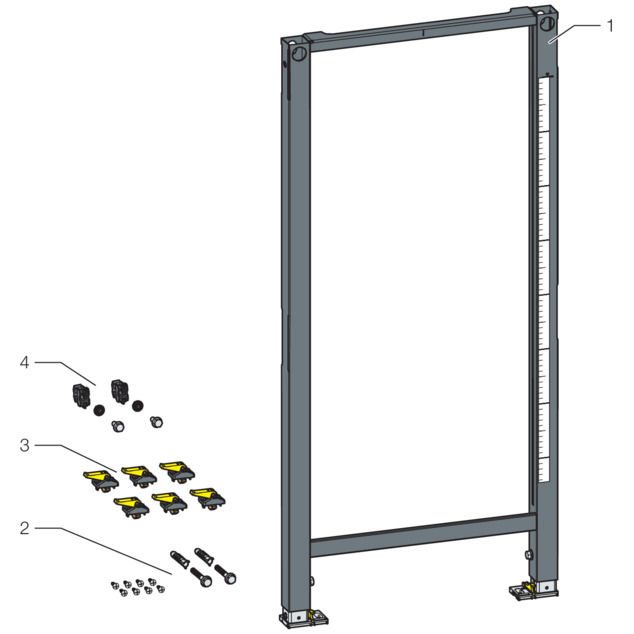

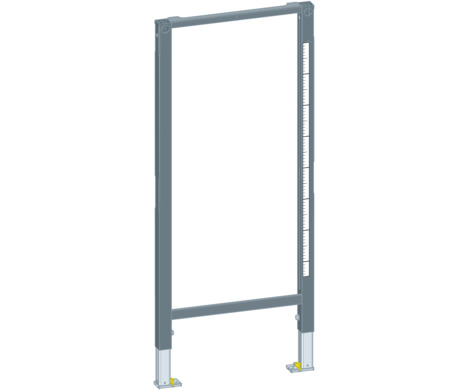

Prevista Dry element okvira je prikladan za Prevista Dry Plus nosače armature i module.

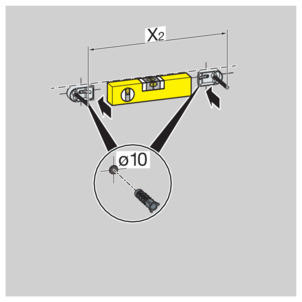

Odredite i označite mjesta za pričvršćenje.
X2: 460 mm
Izbušite rupe.
Umetnite pričvrsnice.

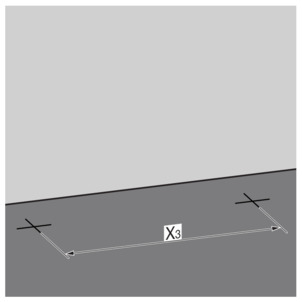

Odredite i označite mjesta za pričvršćenje na podu.
X3: 375 mm
Izbušite rupe.
Umetnite pričvrsnice.
Montirajte Prevista Dry pričvrsni set prema uputama za uporabu pričvrsnog seta.

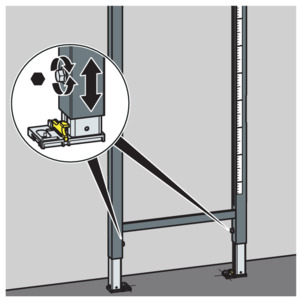

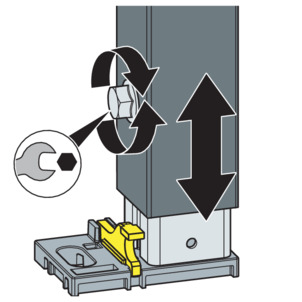

Viličastim ključem otpustite nožice elementa.

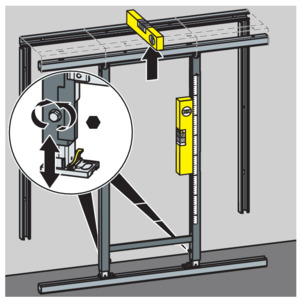

Namjestite ugradbenu visinu elementa prema oznaci gornjeg ruba gotovog poda na licu mjesta.

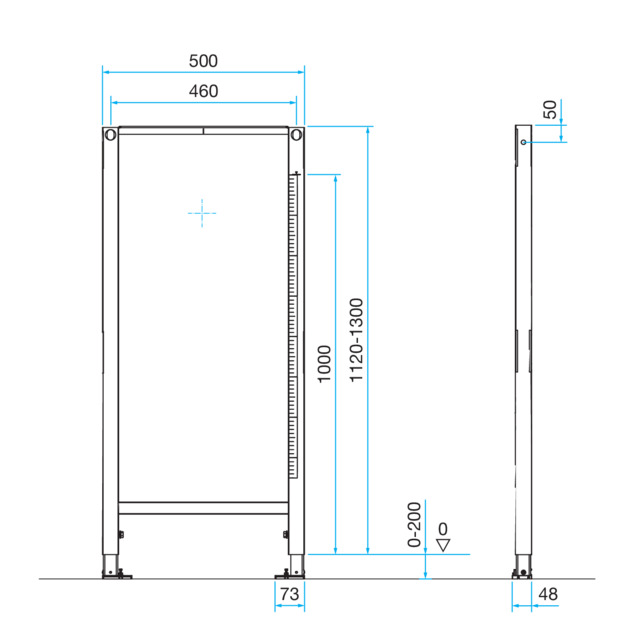

X: 1000 mm
Viličastim ključem učvrstite nožice elementa.

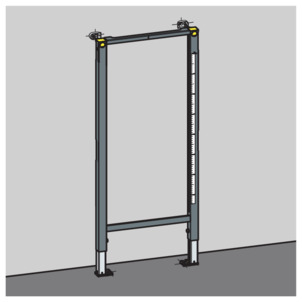

Element je pričvršćen za zid.

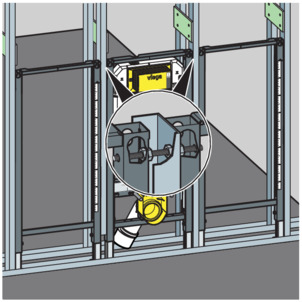

Montirajte Prevista Dry Plus predzidnu konstrukciju prema uputama za uporabu Prevista Dry Plus sustava.
Postavite element na podnu šinu.
Cijevnim stezaljkama učvrstite nožice za podnu šinu.
Okretanjem nožica namjestite visinu elementa.

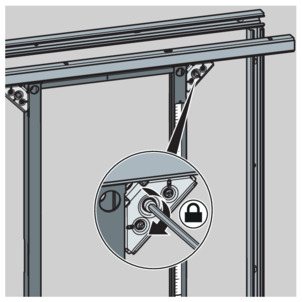

Učvrstite element Prevista Dry Plus spojnicama za šine.
Element je pričvršćen za Prevista Dry Plus predzidnu konstrukciju.
Postavite element na podnu šinu.

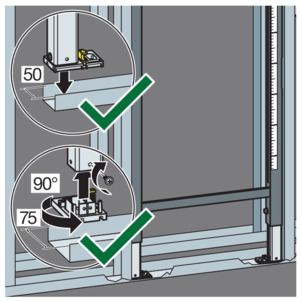

Prema potrebi promijenite dubinu nožica s 50 mm (predmontirano) na 75 mm.
Izvucite nožice pa ih okrenite za 90°.
Vijcima učvrstite nožice za noseću konstrukciju.

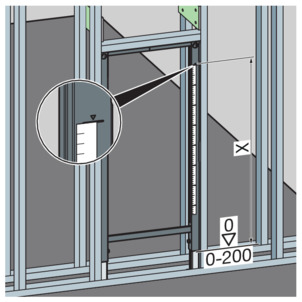

Namjestite ugradbenu visinu elementa prema oznaci gornjeg ruba gotovog poda na licu mjesta.
X: 1000 mm

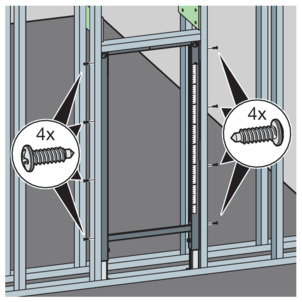

Priloženim vijcima pričvrstite element za noseću konstrukciju.
Po potrebi spojite s elementom i druge elemente kroz noseću konstrukciju.

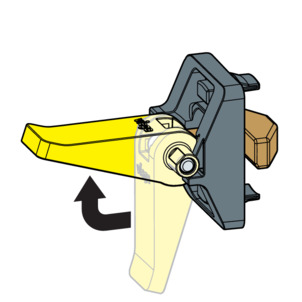

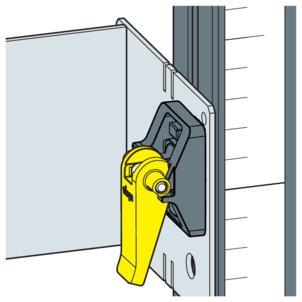

Otvorite polugu brzog zatezača.

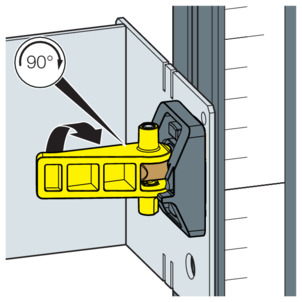

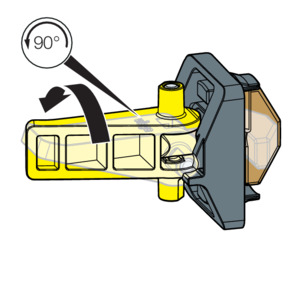

Okrenite polugu brzog zatezača za 90° suprotno od smjera kazaljke na satu.

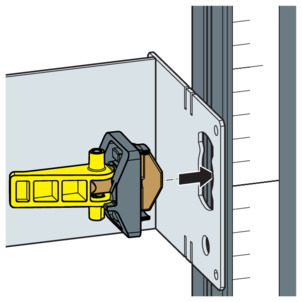

Brzi zatezač kroz nosač armature utaknite u element.

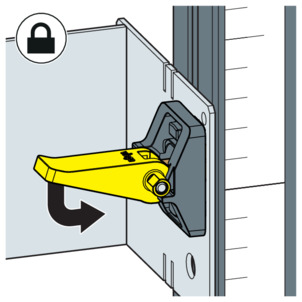

Okrenite polugu brzog zatezača za 90° u smjeru kazaljke na satu.
Zatvorite polugu brzog zatezača.
Ponovite korake montaže na lijevoj strani.
Nosač armature je pričvršćen u element.
Proizvod i ambalažu razdvojite na odgovarajuće grupe materijala (npr. papir, metali, umjetni materijal ili neželjezni metali) i odložite u otpad prema nacionalnim zakonima i propisima.
