Prevista Dry Plus šina za pričvršćenje za teška opterećenja
za spremnike za toplu vodu, cjevovode u slobodnostojećim instalacijskim oknima
Godina proizvodnje (od): | 1.11.2018. |
Za ovaj dokument vrijede autorska prava, detaljnije informacije možete pronaći na internetskoj stranici na adresi viega.com/legal .
Informacije iz ovih uputa namijenjene su sljedećim skupinama osoba:
stručnjaci za radove na instalacijama grijanja i sanitarnim instalacijama odnosno upućeno stručno osoblje
izvođači radova suhe gradnje
Osobe koje nemaju gore navedenu izobrazbu odnosno kvalifikaciju ne smiju montirati, instalirati, a eventualno ni održavati ovaj proizvod. Ovo se ograničenje ne odnosi na moguće upute o rukovanju.
Viega proizvodi se moraju ugraditi uz poštivanje opće priznatih tehničkih pravila te navoda iz uputa za uporabu.
Tekstovi s upozorenjima i uputama izdvojeni su od ostalog teksta i posebno naznačeni odgovarajućim piktogramima.
Upozorava na moguće ozljede opasne po život.
Upozorava na moguće teške ozljede.
Upozorava na moguće ozljede.
Upozorava na moguću materijalnu štetu.
Dodatne napomene i savjeti.
Ove upute za uporabu sadrže važne informacije o odabiru proizvoda odnosno sustava, montaži i puštanju u rad te o namjenskoj uporabi i, ako je to potrebno, o mjerama održavanja. Ove informacije o proizvodima, njihovim osobinama i tehnikama primjene temelje se na važećim normama u Europi (npr. EN) i/ili u Njemačkoj (npr. DIN/DVGW).
Pojedini pasusi teksta mogu ukazivati na tehničke propise u Europi/Njemačkoj. Za ostale zemlje ovi propisi vrijede kao preporuke, ako tamo nema odgovarajućih nacionalnih propisa. Odgovarajući nacionalni zakoni, standardi, propisi, norme te ostali tehnički propisi imaju prednost pred njemačkim odnosno europskim smjernicama iz ovih uputa: ovdje ponuđene informacije nisu obvezujuće za ostale zemlje i regije te ih, kako je već rečeno, treba shvatiti kao tehničku potporu.

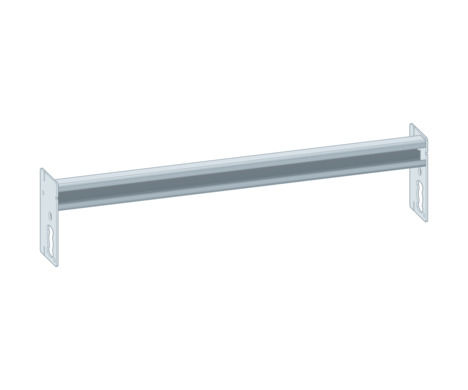

Prevista Dry Plus šina za pričvršćenje služi za pričvršćenje bojlera i cjevovoda u samostojeća instalacijska okna u Prevista Dry Plus predzidnoj konstrukciji.

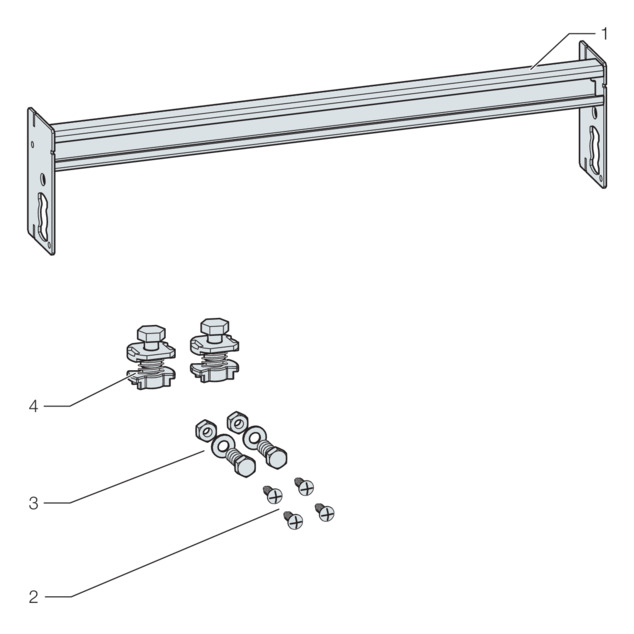

Priloženim kliznim pričvrsnim elementima fiksirajte šinu za pričvršćenje na otvorenu montažnu šinu.

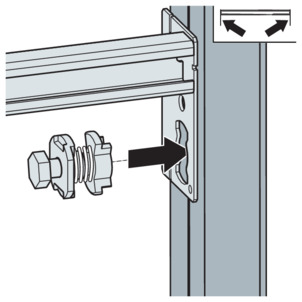

Utaknite klizni pričvrsni element u otvor šine za pričvršćenje.

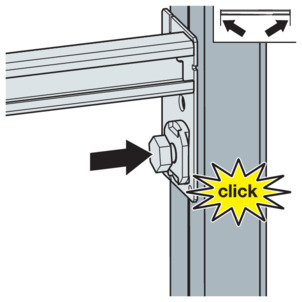

Utisnite klizni pričvrsni element tako da dosjedne.
Namjestite šinu za pričvršćenje po visini.

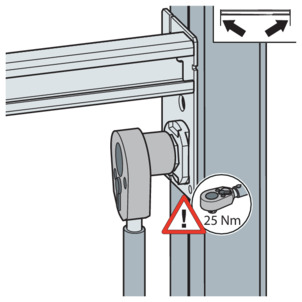

Pričvrstite klizni pričvrsni element.

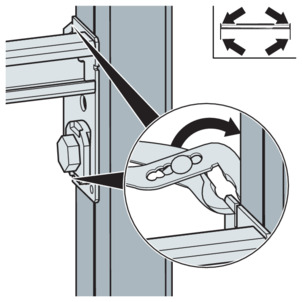

Bočno presavijte metalne prečke elementa za pričvršćenje.

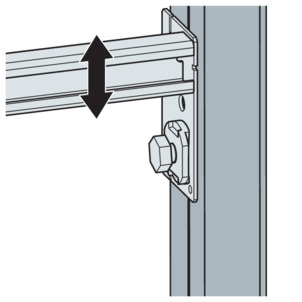

Namjestite visinu šine za pričvršćenje.
Proizvod i ambalažu razdvojite na odgovarajuće grupe materijala (npr. papir, metali, umjetni materijal ili neželjezni metali) i odložite u otpad prema nacionalnim zakonima i propisima.
