Prevista Dry Plus modul za pisoar BH 1120‑1300
za potisne ploče pisoara za Prevista (ručno i bezdodirno aktiviranje ispiranja) za univerzalni priključak vode
Godina proizvodnje (od): | 1.11.2022. |
Za ovaj dokument vrijede autorska prava, detaljnije informacije možete pronaći na internetskoj stranici na adresi viega.com/legal .
Informacije iz ovih uputa namijenjene su sljedećim skupinama osoba:
Stručnjaci za radove na instalacijama grijanja i sanitarnim instalacijama odnosno upućeno stručno osoblje
Izvođači radova suhe gradnje
Osobe koje nemaju gore navedenu izobrazbu odnosno kvalifikaciju ne smiju montirati, instalirati, a eventualno ni održavati ovaj proizvod. Ovo se ograničenje ne odnosi na moguće napomene o rukovanju.
Viega proizvodi moraju se ugraditi uz poštivanje opće priznatih tehničkih pravila te navoda iz uputa za uporabu Viega.
Tekstovi s upozorenjima i uputama izdvojeni su od ostalog teksta i posebno naznačeni odgovarajućim piktogramima.
Upozorava na moguće ozljede opasne po život.
Upozorava na moguće teške ozljede.
Upozorava na moguće ozljede.
Upozorava na moguću materijalnu štetu.
Dodatne napomene i savjeti.
Ove upute za uporabu sadrže važne informacije o odabiru proizvoda odnosno sustava, montaži i puštanju u rad te o namjenskoj uporabi i, ako je to potrebno, o mjerama održavanja. Ove informacije o proizvodima, njihovim osobinama i tehnikama primjene temelje se na važećim normama u Europi (npr. EN) i/ili u Njemačkoj (npr. DIN/DVGW).
Pojedini pasusi teksta mogu ukazivati na tehničke propise u Europi/Njemačkoj. Za ostale zemlje ovi propisi vrijede kao preporuke, ako tamo nema odgovarajućih nacionalnih propisa. Odgovarajući nacionalni zakoni, standardi, propisi, norme te ostali tehnički propisi imaju prednost pred njemačkim odnosno europskim smjernicama iz ovih uputa: ovdje ponuđene informacije nisu obvezujuće za ostale zemlje i regije te ih, kako je već rečeno, treba shvatiti kao tehničku potporu.
Sljedeće norme i propisi vrijede za Njemačku, odnosno Europu. Nacionalne propise naći ćete na hrvatskoj internetskoj stranici pod viega.hr/norme .
Područje valjanosti / napomena | Propis koji vrijedi za Njemačku |
---|---|
Prikladne noseće konstrukcije | DIN 18183 |

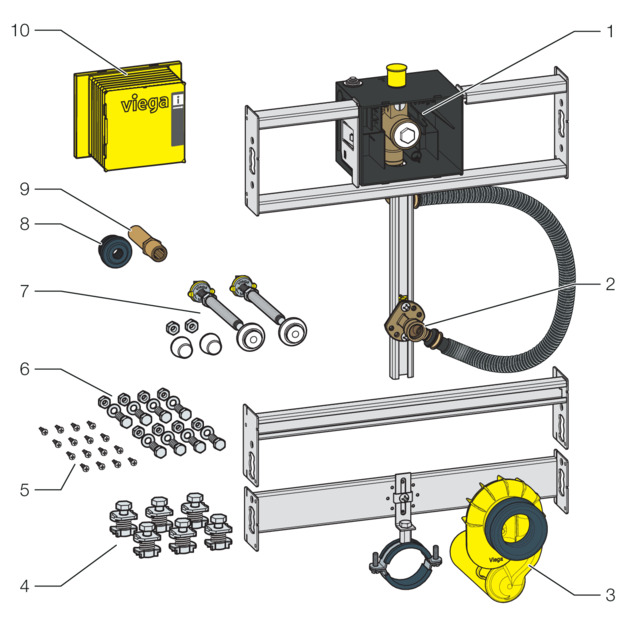

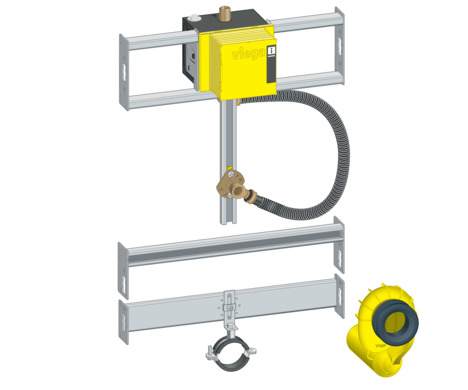

Prevista Dry Plus modul za pisoar prikladan je za montažu u Prevista Dry Plus predzidne konstrukcije.

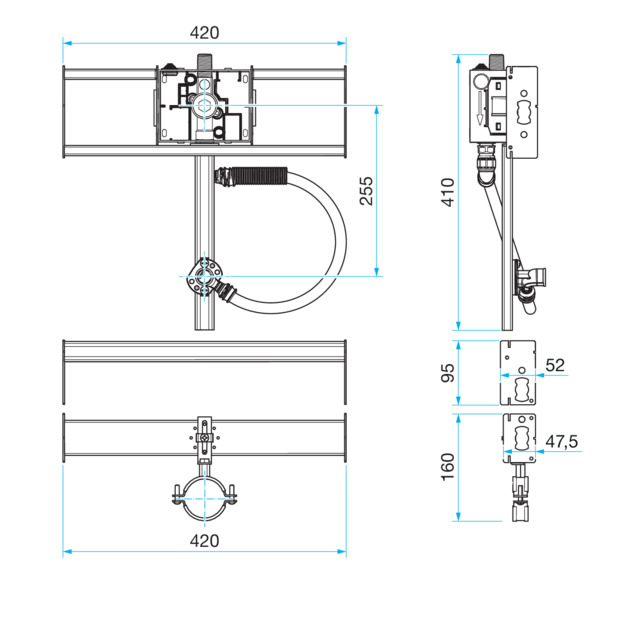

Modul za pisoar kompatibilan je sa svim uobičajenim keramikama za pisoar i s glavom za prskanje.
Odvodno koljeno |
---|
Priključak armature |
DN50 |
Rp ½ |
metalne noseće konstrukcije
Prevista Dry Plus predzidna konstrukcija

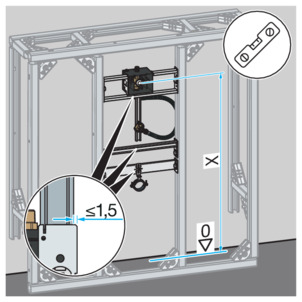

Zidne konstrukcije moraju ispunjavati propise u odlomku Propisi iz odlomka: Područja primjene / uvjeti montaže .

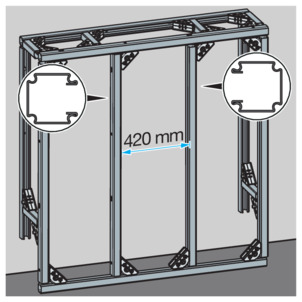

Dvije okomite šine koje pokrivaju modul moraju biti otvorene prema modulu i imati unutarnji razmak od 420 mm.
Priloženim kliznim pričvrsnim elementima fiksirajte modul na otvorenu montažnu šinu.

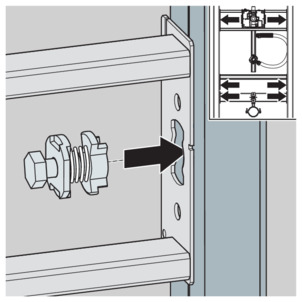

Umetnite klizne pričvrsne elemente u otvor modula.

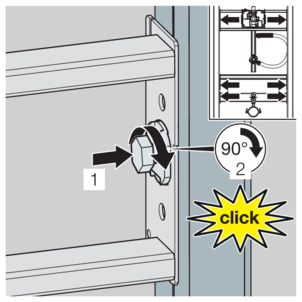

Pritišćite klizne pričvrsne elemente dok ne aretiraju.
Poravnajte model za pisoar.

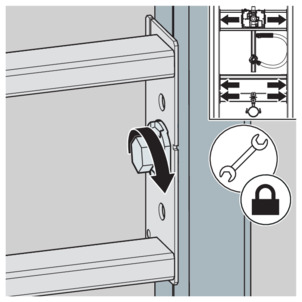

Pričvrstite klizne pričvrsne elemente.

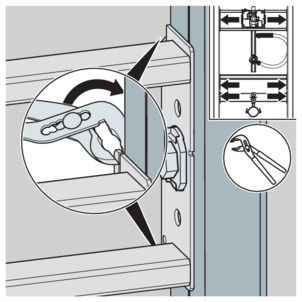

Bočno presavijte metalne prečke svih šina.

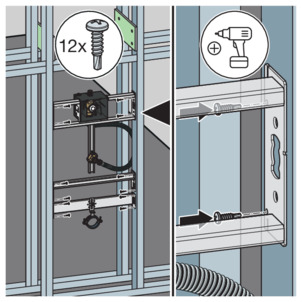

Priloženim vijcima pričvrstite modul za noseću konstrukciju.

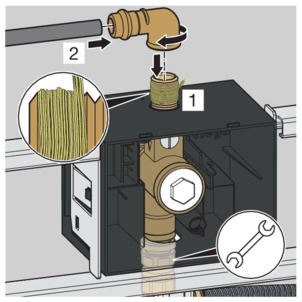

Zabrtvite priključnu stranu dionice vode pisoara.
Zavijte navojnu stranu prijelaznog koljena i priključnu stranu razvoda vode pisoara.
Držite viličastim ključem za donju stranu razvoda vode pisoara.
Utaknite dovod vode u prijelazno koljeno.
Izradite press spoj.

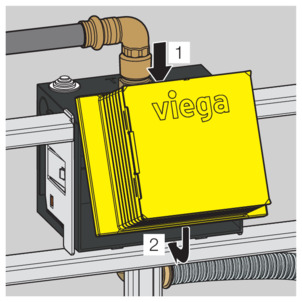

Montirajte revizijsko okno.

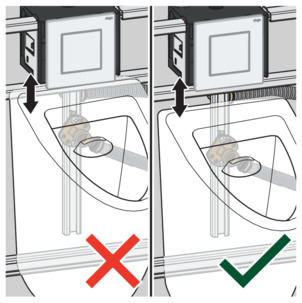

Odredite visinu zidne pločice.
Obratite pozornost na dimenzije potisne ploče za pisoar i keramike.

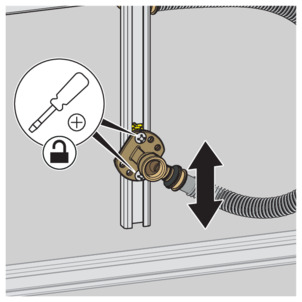

Otpustite vijke na zidnoj pločici, ali ih nemojte odvrtati.
Namjestite zidnu pločicu po visini.
Ponovno zategnite vijke na zidnoj pločici.

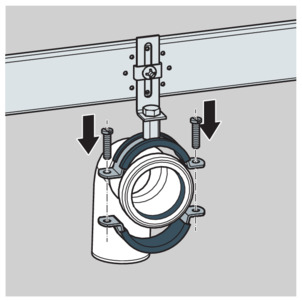

Montirajte odvodno koljeno.
Rukom zavijte navojne šipke.
Viličastim ključem zategnite matice navojnih šipki.
Na navojne šipke navucite zaštitne kape.
Uspostavite priključak za vodu.

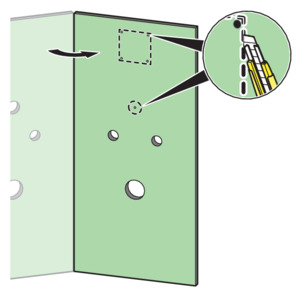

Izrežite udubljenja za odvodno koljeno i navojne šipke.
Izrežite obložnu gips-kartonsku ploču.

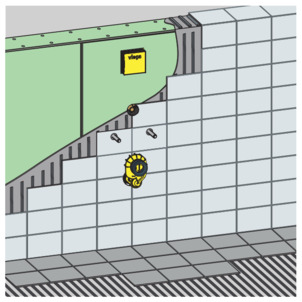

Na modul postavite oplatu u vidu odgovarajućih obložnih gips-kartonskih ploča.
Proizvod i ambalažu razdvojite na odgovarajuće grupe materijala (npr. papir, metali, umjetni materijal ili neželjezni metali) i odložite u otpad prema nacionalnim zakonima i propisima.
