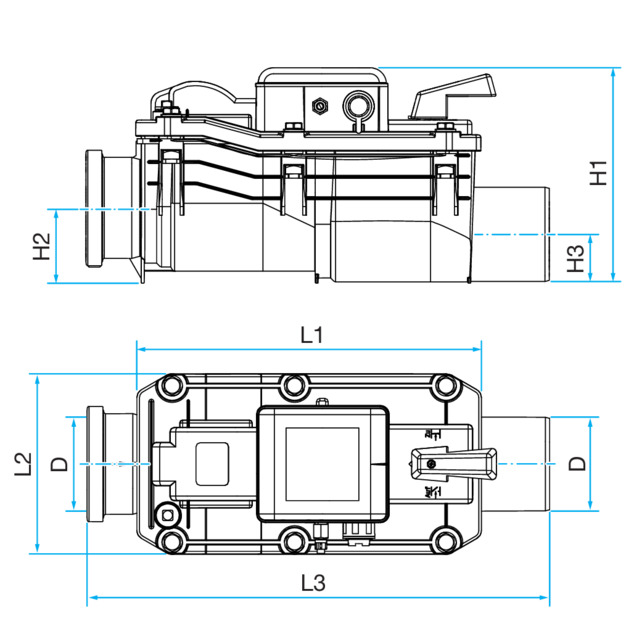

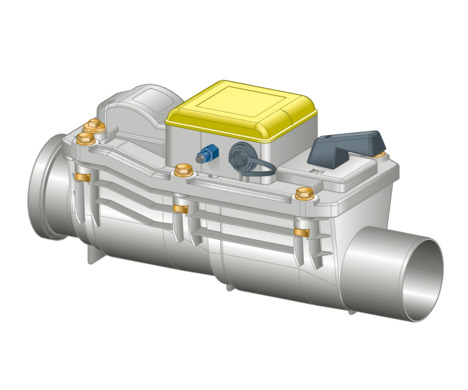

Grundfix Plus Control ima električni pogon i prikladan je za primjenu u odvodnji fekalnih otpadnih voda koje se obično mogu naći u kućanstvima (do temperature od 95 °C s pH-​vrijednostima ≥ 4 ili ≤ 10).

Nepovratni ventil prikladan je za primjenu kod odvodnih visokotemperaturnih cijevi ili podzemnih kanalizacijskih cijevi DN 100, 125 ili 150. Pri primjeni drugih cijevi kao npr. keramičkih ili lijevanih treba upotrebljavati odgovarajuće prijelaze na visokotemperaturne ili podzemne kanalizacijske cijevi.

Nije dopuštena primjena u industrijskom sektoru ili cjevovodima kroz koje struje agresivne tekućine. Tu se ubrajaju sredstva za čišćenje koja mogu oštetiti sanitarne objekte, opremu za odvodnju te materijale cijevi.

Pri višednevnim prekidima u radu, tamo gdje nema otpadnih voda, Viega preporučuje da zatvorite sigurnosni zatvarač.

Prema važećim propisima se ispusna mjesta ispod razine uspora otpadne vode pod određenim preduvjetima moraju nepovratnim ventilima osigurati od uspora otpadne vode iz kanala, pogledajte Propisi iz odlomka: Mjesto i uvjeti ugradnje .

Nepovratni ventil se može koristiti ako

• postoji pad prema kanalu.

• prostorije koje se rjeđe koriste su one u kojima nema opasnosti od većih materijalnih šteta ili ugrožavanja zdravlja stanara u slučaju plavljenja.

• krug korisnika instalacije je mali i na raspolaganju mu je WC iznad razine uspora otpadne vode dok se pri usporu otpadne vode može izbjeći korištenje ispusnog mjesta.

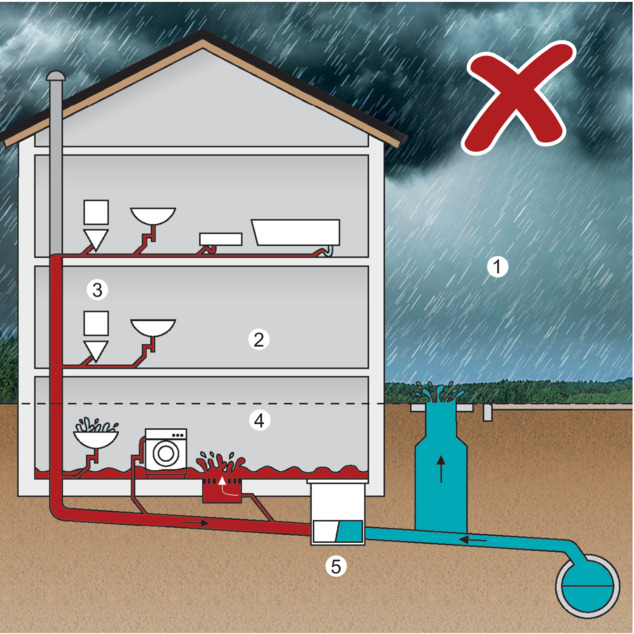

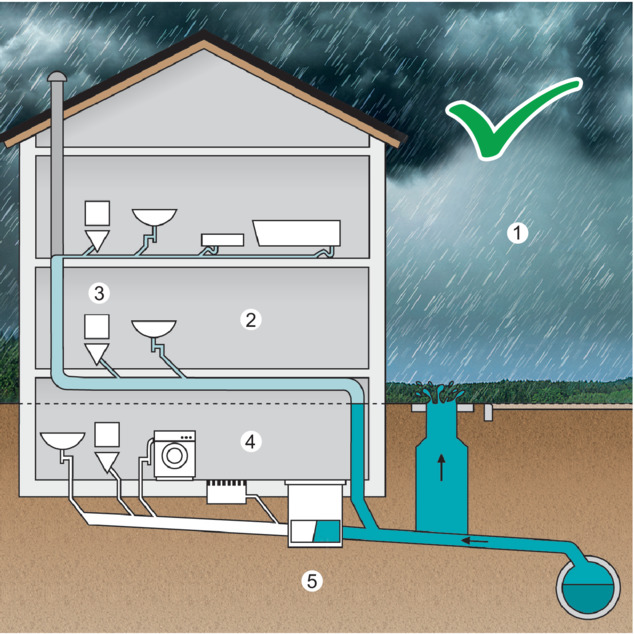

Spajanje gornje etaže (3) na osnovni vod mora se izvesti između nepovratnog ventila i kanala unutar zgrade (5) – samo se tako jamči besprijekorno funkcioniranje kanalizacijskog sustava. Kako bi odvodnja bila trajno zajamčena, nepovratni ventili se ne smiju koristiti kao središnje osiguranje neke zgrade s elementima instalacije za odvodnju u kanalizaciju instaliranim iznad visine uspora otpadne vode (1) – u slučaju povrata bi tako moglo doći do poplavljivanja unutar zgrade zbog toga što otpadna voda ne može oteći (4).

Pogledajte Propisi iz odlomka: Mjesto i uvjeti ugradnje

Zaštite od uspora i njihove upravljačke jedinice se moraju ugraditi tako da u svakom trenutku budu dostupne.

Kako bi rad bio siguran, neophodno je izvoditi inspekcije jednom mjesečno. Pogledajte u vezi s tim Inspekcija .

Kako bi rad bio siguran, neophodno je radove na održavanju izvoditi dvaput godišnje. Pogledajte u vezi s tim Održavanje .

Motorna zaklopka je otvorena tijekom normalnog rada. Ako tlačna sklopka registrira uspor vode, motorna zaklopka će se zatvoriti, na displeju će se pojaviti poruka o "Back pressure" i svakih 10 sekundi će se oglašavati signalni ton. Tijekom tog vremena nije moguće koristiti elemente instalacije za odvodnju u kanalizaciju. Baterijski dovod struje u slučaju nužde jamči sposobnost funkcioniranja instalacije čak i prilikom ispada strujne mreže napona 230 V.

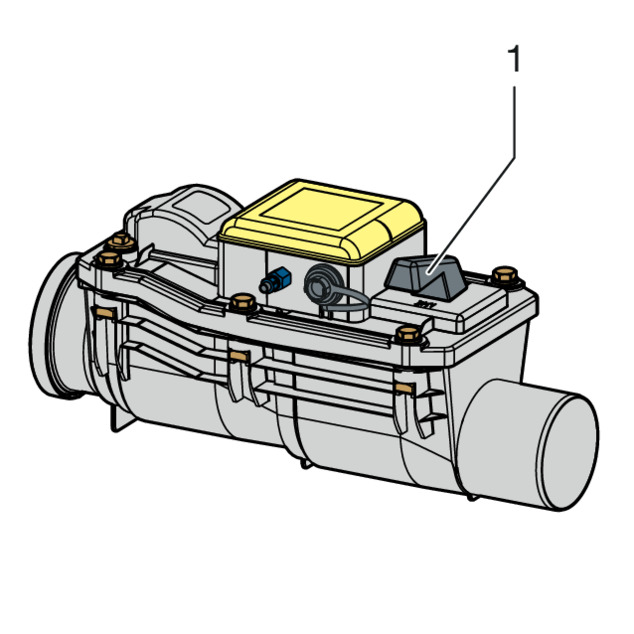

Pomoću ručnog pokretanja se nepovratni ventil može zatvoriti ručno i neovisno o motornoj zaklopki.

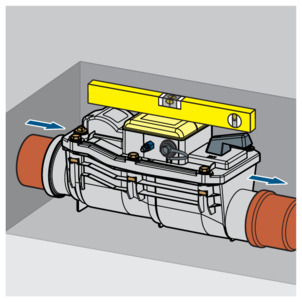

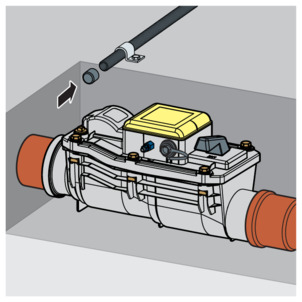

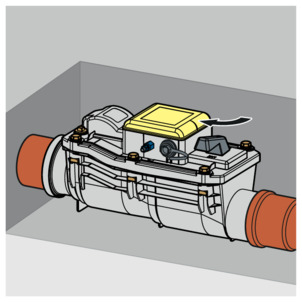

Ugradnju u cjevovod za odvodnju u kanalizaciju smiju vršiti isključivo stručna građevinska ili sanitarna poduzeća koja će to obaviti uz uvažavanje građevinsko-​tehničkih propisa i napomena iz ovih uputa za uporabu.

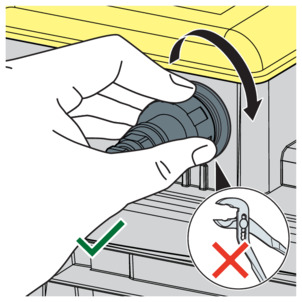

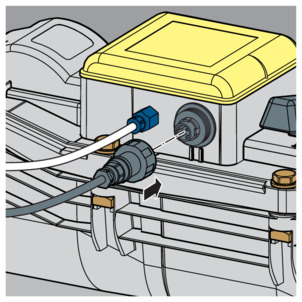

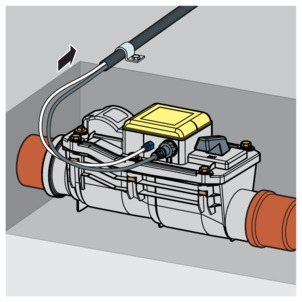

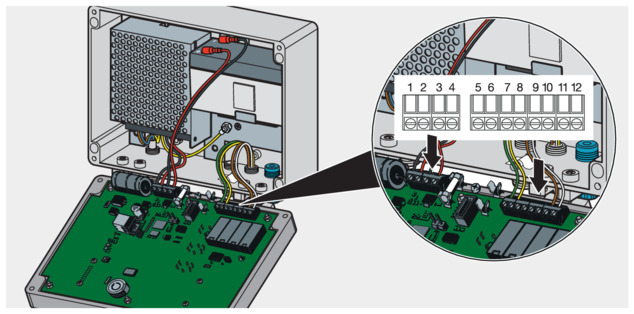

Upravljačka jedinica ima dva bezpotencijalna izlaza preko kojih se mogu priključiti akustički ili optički signalni uređaji.

Oba kontakta funkcioniraju kao zatvarači. Alarmni kontakt (priključak priključne letve 7/8) se kod „Rück (Uspor)‟ zatvara u slučaju uspora. Kontakt dojave smetnje (priključak priključne letve ⁹⁄₁₀) se kod „Stör (Smetnja)‟ zatvara kada se javi smetnja u radu.

Obratite pozornost pri priključivanju signalnih uređaja koje pribavlja i/ili izvodi kupac (investitor) o svom trošku na sljedeće:

• Pri konfiguraciji kontakata nemojte prekoračiti maksimalnu vrijednost struje od 500 mA / 24 V.

• Konfiguraciju kontakata vršite samo uz primjenu sigurnosnog niskog napona i galvanskog odvajanja od mreže.

• Priključujte samo čisto omska opterećenja.

• Dopuštena je primjena sigurnosnog transformatora prema VDE 0551 odnosno DIN EN 60742.

Čim se mrežni napon uključi, upravljačka jedinica započinje s automatiziranim postupkom puštanja u rad.

Prikaz na displeju: "Commissioning"

Slijedi samokontrola komponenata aku-​baterije, mrežnog priključka i upravljačke jedinice motora, a motorna zaklopka se jedanput otvara i zatvara.

Nakon uspješno provedene samokontrole, upravljačka jedinica prelazi u normalan rad – motorna zaklopka je otvorena.

Prikaz na displeju: "Norm. operation / NRV opened"

Pogreške koje se registriraju prilikom samokontrole prikazuju se na displeju. Pogreške, smetnje i pomoć

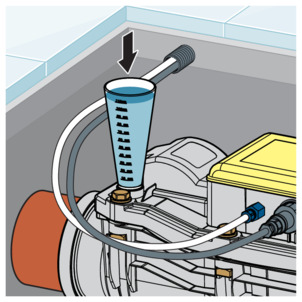

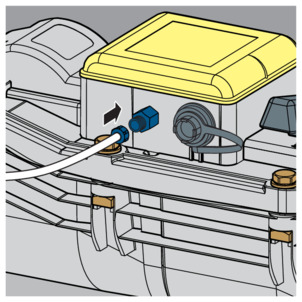

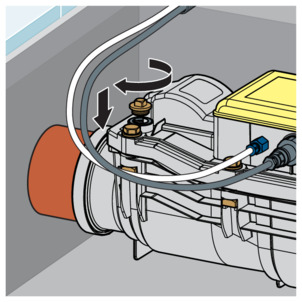

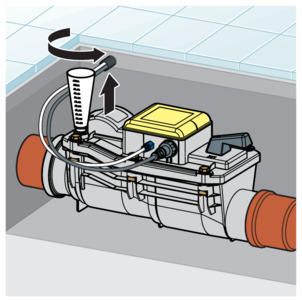

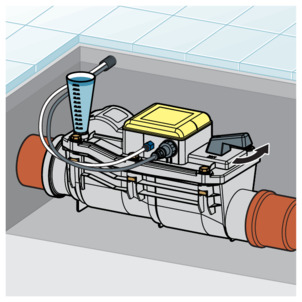

Nakon puštanja upravljačke jedinice u rad treba tlačnom probom ispitati ispravnost tlačne sklopke.

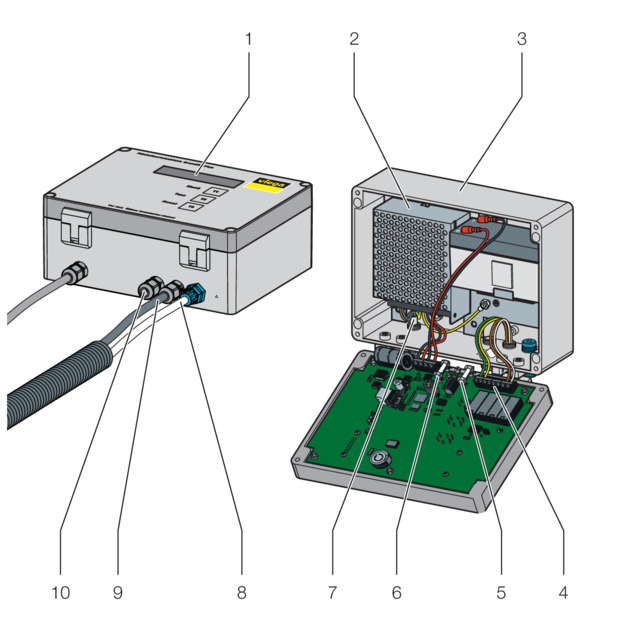

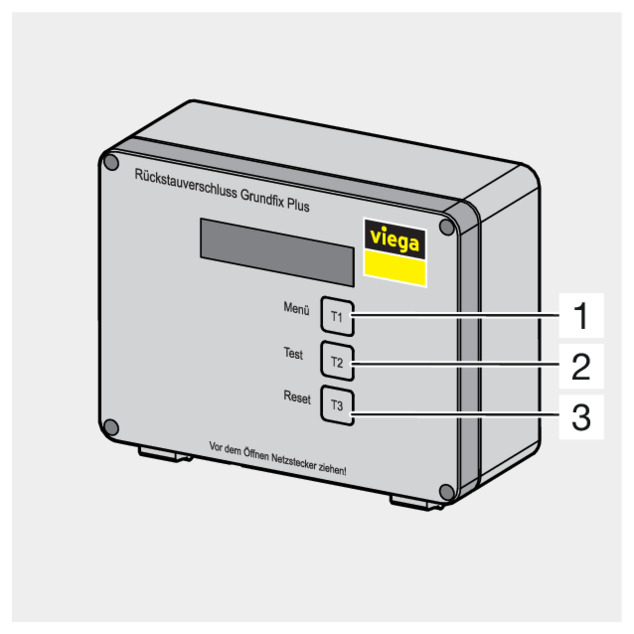

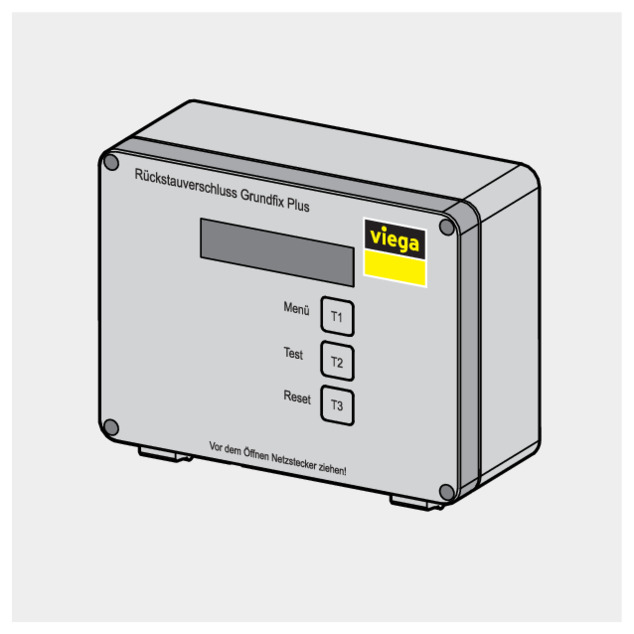

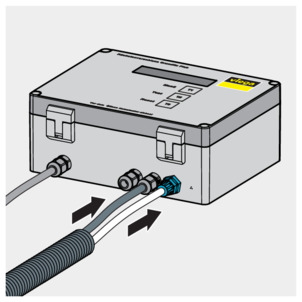

Sa čeone strane upravljačke jedinice nalaze se LC displej i tipke T1, T2 i T3. Ovisno o radnom stanju, tipke imaju različite funkcije.

Trenutno radno stanje se na displeju prikazuje na sljedeći način:

U normalnom radu se putem tipki T1, T2 i T3 mogu unijeti upravljački parametri ili pozvati informacije. Funkcije tipki se pritom kombiniraju na sljedeći način:

Dostupni izbornici za zadavanje upravljačkih parametara prikazuju se na displeju nakon višekratnog pritiska na tipku T1.

Po pritisku na tipku T3 ulazi se u izbornik, a po odabiru odgovarajuće vrijednosti se ista pohranjuje i izbornik se napušta.

Unutar izbornika možete tipkama T1 i T2 birati vrijednosti prema gore i prema dolje.

Primjer: Instalacija je u normalnom radu i samokontrola bi trebala biti uključena

Zvučni signali u slučaju uspora otpadne vode ili smetnje isključuju se nakon jednokratnog pritiskanja tipke T1 i potvrđivanja putem tipke T3.

Tijekom normalnog rada se pritiskom na tipku T2 motorna zaklopka može otvoriti i zatvoriti.

Ako nakon pritiskanja tipke T1 u periodu duljem od jedne minute nema nikakvog unosa, prikaz će se prebaciti na "Norm. operation".

Izbornik "Event memory" nudi prikaz 512 događaja važnih za upravljanje s istaknutim datumom i vremenom. Kada se memorija napuni, najstariji događaj se zamjenjuje novim. Prikazuju se sljedeći događaji:

Motorna zaklopka se zatvara u slučaju uspora otpadne vode.

Prikaz na displeju: "Back pressure, NRV closed", sa zvučnim signalom svakih 10 sekundi.

Po okončanju uspora otpadne vode, otvara se motorna zaklopka, a jedinica za upravljanje prebacuje natrag na "Norm. operation".

Tijekom uspora otpadne vode mogu se izvoditi sljedeće funkcije:

Ako je senzor uspora u kvaru, motorna zaklopka i po okončanju uspora ostaje zatvorena. U tom se slučaju motorna zaklopka mora prisilno otvoriti.

Upravljačka jedinica za upravljanje se zatim prebacuje na"Back pressure", ako još ima uspora. Ako više nema uspora otpadne vode, upravljačka jedinica se vraća na "Norm. operation".

Mehaničke smetnje ili pogreške upravljačke jedinice prikazuju se na displeju i dojavljuju akustički.

U slučaju smetnje mogu se izvoditi sljedeće funkcije:

Za postupke u slučaju smetnji pogledajte Pogreške, smetnje i pomoć .

U slučaju ispada mrežnog napona, aku-​baterija automatski na sebe preuzima električno napajanje upravljačke jedinice.

Prikaz na displeju: "Battery operation, NRV opened"

Zvučni signal: svakih 10 sekundi (može se isključiti pritiskom na tipku T1).

Zaštita od uspora je kod potpuno napunjene aku-​baterije (12 V) zajamčena tijekom:

• najviše 24 h ako se koristi priključni kabel duljine 8 m

• najviše 10 h ako se koristi priključni kabel duljine 20 m

Kako se aku-​baterija prazni, jedinica za upravljanje se ponaša na sljedeći način:

• baterijski napon ispod 11,8 V – motorna zaklopka se zatvara

• baterijski napon ispod 10,5 V – jedinica za upravljanje i displej se isključuju (zaštita od prekomjernog pražnjenja). Funkcija uspora više nije aktivna.

Tijekom baterijskog rada u slučaju nužde mogu se izvoditi sljedeće funkcije:

Kako bi se zajamčio siguran rad, odgovarajući stručnjak treba jednom mjesečno provesti inspekciju, pogledajte Propisi iz odlomka: Inspekcija .

Provjera funkcija uređaja Grundfix Plus-​Control:

Preduvjeti:

• Održavanje se ne može izvoditi u baterijskom načinu rada jer je gubitak učinka prevelik.

• Radovi održavanja moraju se prepustiti stručnjaku.

• Za popravak, održavanje i produžetak koristite isključivo originalne komponente.

• Zamijenite neispravne komponente, ne popravljajte ih.

• Pri korištenju kamera i uređaja za čišćenje (spirale za čišćenje, visokotlačnih čistača) zaštitite nepovratni ventil od mehaničkih oštećenja.

• S održavanjem započnite tek nakon što je zajamčeno da postoji uspor i ako se elementi instalacije za odvodnju u kanalizaciju ispred nepovratnog ventila ne koriste.

Jedinica za upravljanje pri normalnom radu svakih 4320 sati rada (=180 radnih dana) pokazuje da je vrijeme za održavanje.

Prikaz na zaslonu: "Obavite održavanje"

Zvučni signal se može isključiti pritiskom na tipke T1 "Sound Off" i T3. Prikaz na zaslonu se gasi nakon uspješnog okončanja radova održavanja.

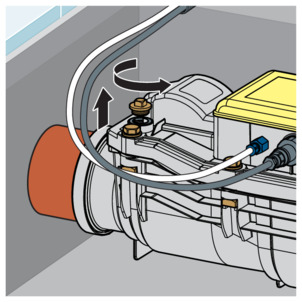

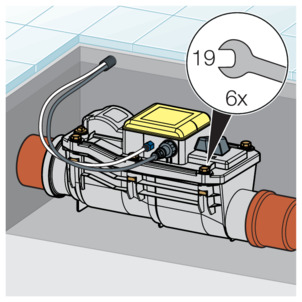

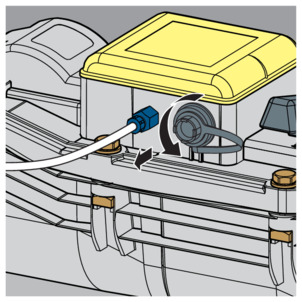

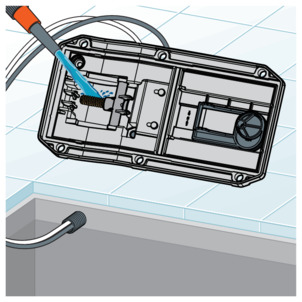

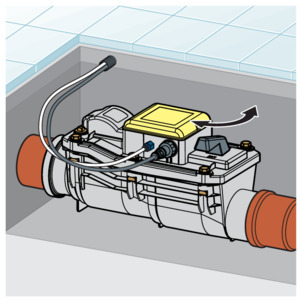

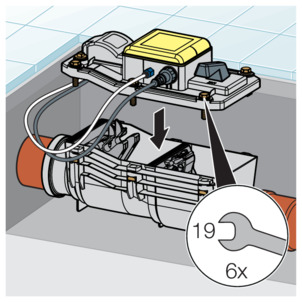

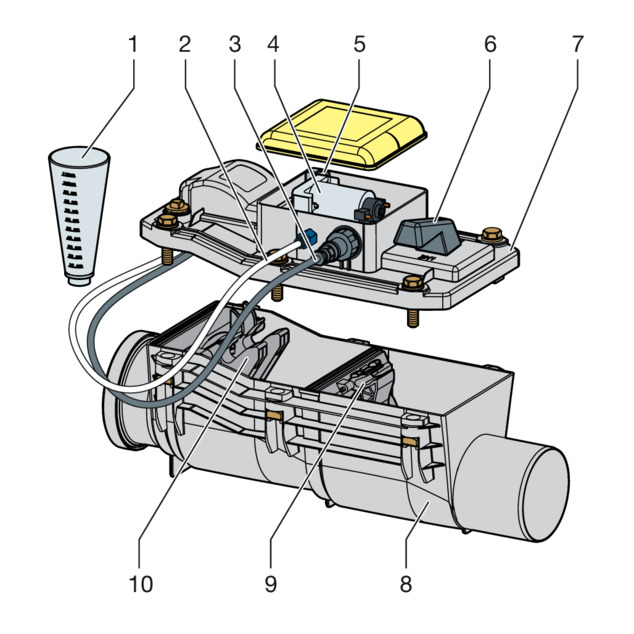

U poklopcu uređaja Grundfix Plus-​Control nalazi se tlačna sklopka koja u slučaju uspora izdaje signal za zatvaranje motorne zaklopke. Stoga se prilikom čišćenja poklopac nipošto ne smije čistiti visokotlačnim čistačem, abrazivnim sredstvima za čišćenje, strugačima i sličnim.

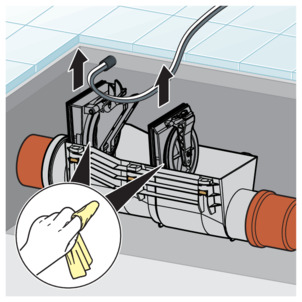

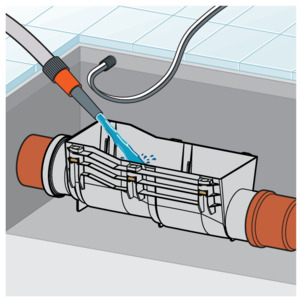

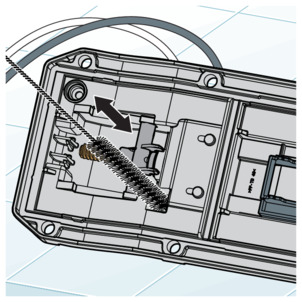

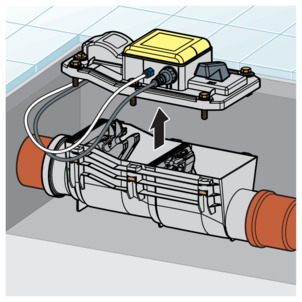

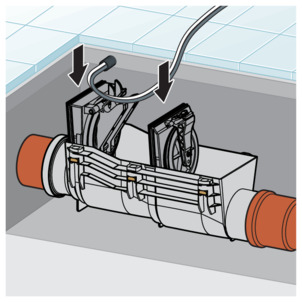

Kućište, mehanizam zaklopki i brtve čistite samo mekom četkom pod mlazom vode kako biste izbjegli oštećenja.

Tipke se smiju stiskati samo ako je poklopac vijcima dobro pričvršćen za uređaj Grundfix Plus-​Control.

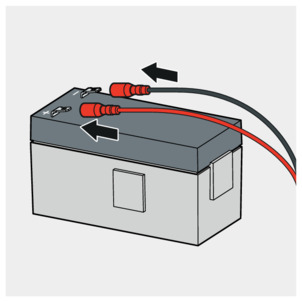

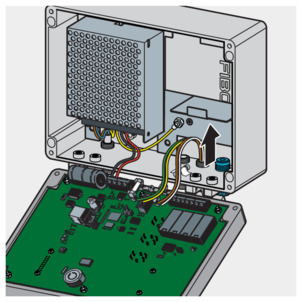

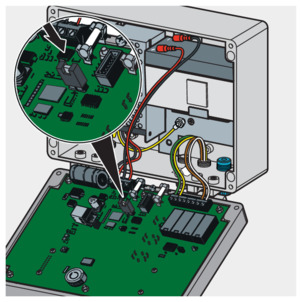

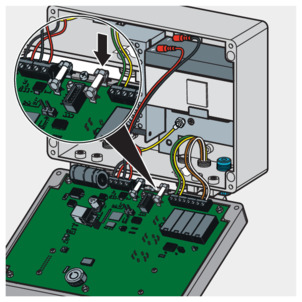

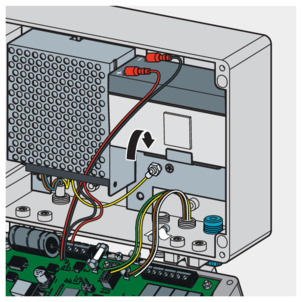

Aku-​bateriju treba zamijeniti ako je neispravna. To se prikazuje porukom "Battery error / Replace battery" na zaslonu.

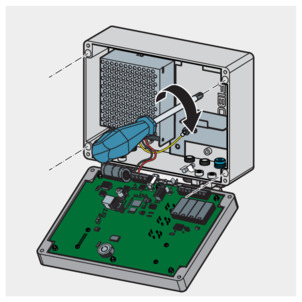

Aku-​bateriju smijete zamijeniti isključivo originalnim rezervnim dijelom (br. art. 471 088).
