Blok za priključivanje radijatora
za priključivanje radijatora iz zida
Godina proizvodnje (od): | 1.1.1998. |
Za ovaj dokument vrijede autorska prava, detaljnije informacije možete pronaći na internetskoj stranici na adresi viega.com/legal .
Informacije iz ovih uputa namijenjene su stručnjacima za radove na instalacijama grijanja i sanitarnim instalacijama odnosno upućenom stručnom osoblju.
Osobe koje nemaju gore navedenu izobrazbu odnosno kvalifikaciju ne smiju montirati, instalirati, a eventualno ni održavati ovaj proizvod. Ovo se ograničenje ne odnosi na moguće napomene o rukovanju.
Viega proizvodi moraju se ugraditi uz poštivanje opće priznatih tehničkih pravila te navoda iz uputa za uporabu Viega.
Tekstovi s upozorenjima i uputama izdvojeni su od ostalog teksta i posebno naznačeni odgovarajućim piktogramima.
Upozorava na moguće ozljede opasne po život.
Upozorava na moguće teške ozljede.
Upozorava na moguće ozljede.
Upozorava na moguću materijalnu štetu.
Dodatne napomene i savjeti.
Ove upute za uporabu sadrže važne informacije o odabiru proizvoda odnosno sustava, montaži i puštanju u rad te o namjenskoj uporabi i, ako je to potrebno, o mjerama održavanja. Ove informacije o proizvodima, njihovim osobinama i tehnikama primjene temelje se na važećim normama u Europi (npr. EN) i/ili u Njemačkoj (npr. DIN/DVGW).
Pojedini pasusi teksta mogu ukazivati na tehničke propise u Europi/Njemačkoj. Za ostale zemlje ovi propisi vrijede kao preporuke, ako tamo nema odgovarajućih nacionalnih propisa. Odgovarajući nacionalni zakoni, standardi, propisi, norme te ostali tehnički propisi imaju prednost pred njemačkim odnosno europskim smjernicama iz ovih uputa: ovdje ponuđene informacije nisu obvezujuće za ostale zemlje i regije te ih, kako je već rečeno, treba shvatiti kao tehničku potporu.

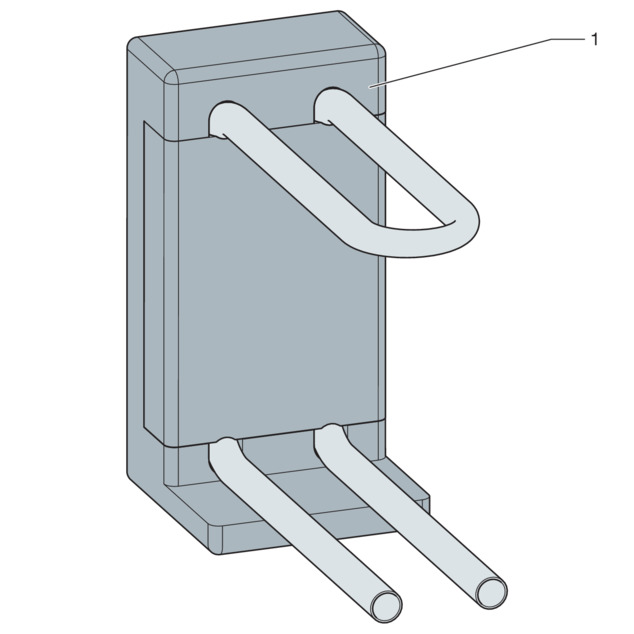

Blok za priključivanje radijatora predviđen je za priključivanje radijatora.
Komponente izvadite iz pakiranja tek neposredno prije korištenja.

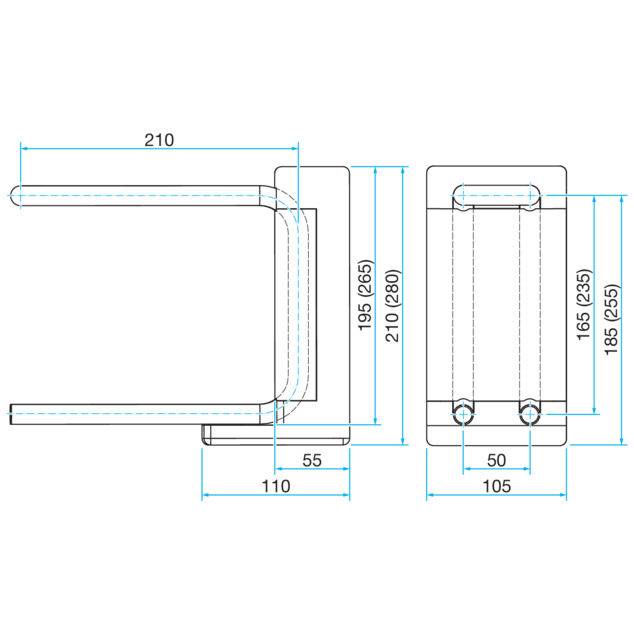

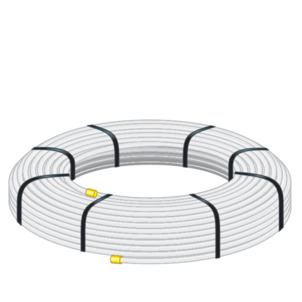

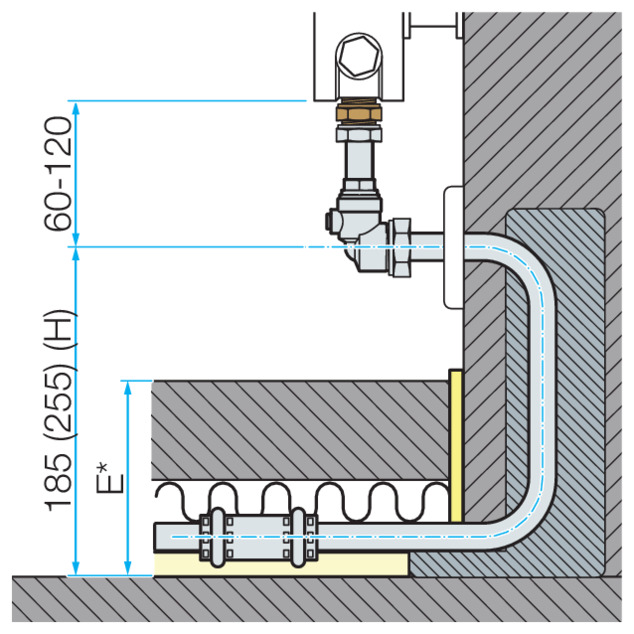

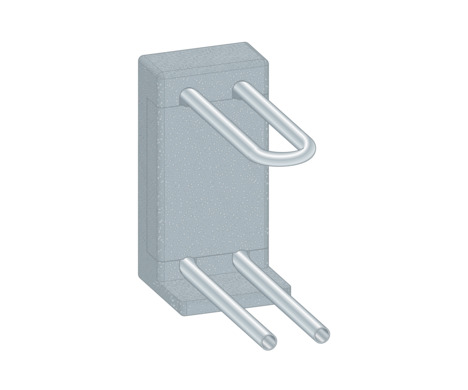

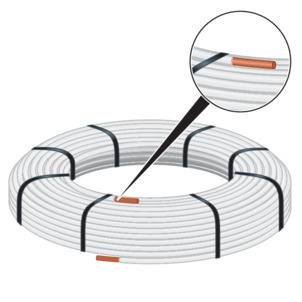

Ugradbene dimenzije od gornjeg ruba betonske međuetažne ploče (H). Priključni blok ugrađen je u zid, spojen s bakrenom cijevi (Profipress Therm) ili PE‑Xc (Sanfix Fosta) i postavljen u konstrukciju estriha (E) na izolacijsku ploču Viega-PUR.
Za konstrukciju estriha (E) > 90 mm upotrijebite priključni blok s visinom priključka od 255 mm.

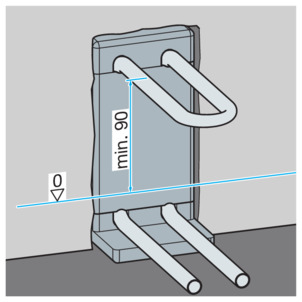

Instalirajte priključni blok u zid (F = gornji rub gotovog poda).
Pridržavajte se informacija koje izdaje proizvođač radijatora.

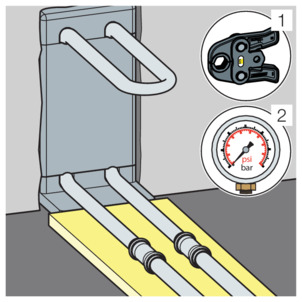

Spojite priključni blok i provjerite nepropusnost.

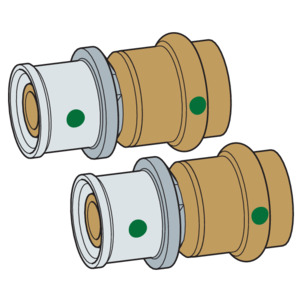

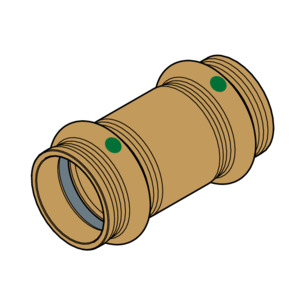

Zaštitite prazne cijevi i press spojnice od vanjskih utjecaja.

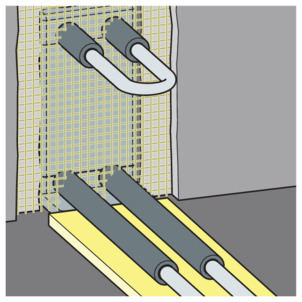

Zažbukajte zidni otvor uz pomoć tekstilnog ojačanja.
Nakon toga dovršite sve daljnje mjere, poput nanošenja žbuke, estriha, popločavanja i bojanja.
Montirajte radijator.

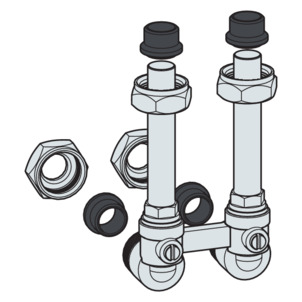

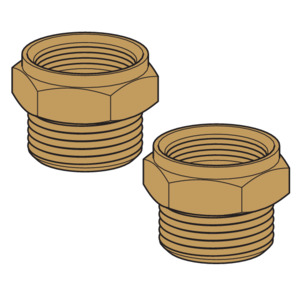

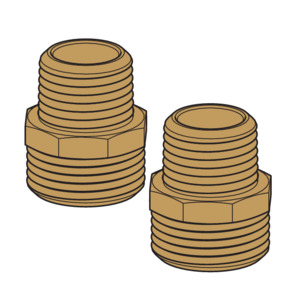

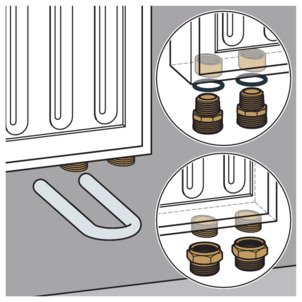

Za montažu priključnog elementa potrebne su odgovarajuće garniture adaptera (za radijatore s unutarnjim ili vanjskim navojem).

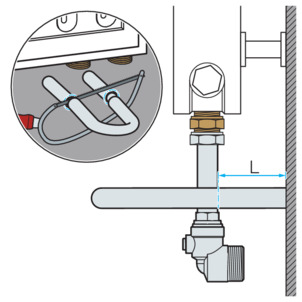

U skladu s tim skratite priključne vodove na duljinu L.

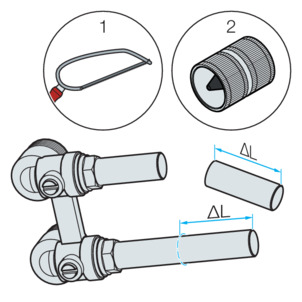

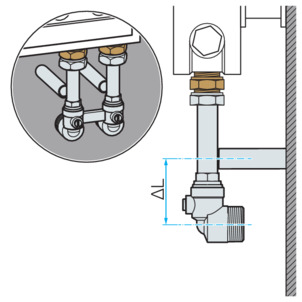

Umetnite priključni element u radijator i izmjerite razliku ΔL.
Prenesite razliku ΔL na priključni element.
Priključni element skratite pilom za čelik s finim zupcima.
Nakon toga odstranite srh s unutarnje i vanjske strane.

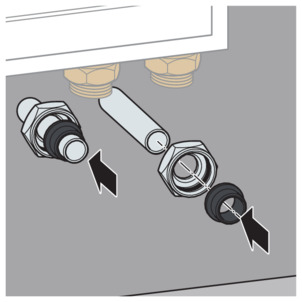

Postavite navojne spojnice na krajeve cijevi priključnog bloka.

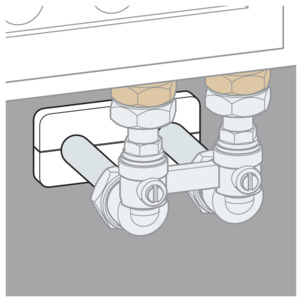

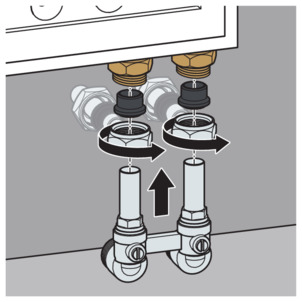

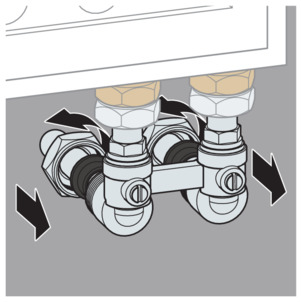

Spojite priključni element s radijatorom.
Spojite priključni element s priključnim blokom.
Pričvrstite priključni element i nataknite rozetu.
Nakon punjenja i puštanja instalacije u rad izvršite vizualni pregled svih navojnih spojnica.
Proizvod i ambalažu razdvojite na odgovarajuće grupe materijala (npr. papir, metali, umjetni materijal ili neželjezni metali) i odložite u otpad prema nacionalnim zakonima i propisima.
