Bruk er mulig med følgende modeller:

• 2281.15

• 2281.3

• 2281.5

• 2281.7

For planlegging, utførelse, drift og vedlikehold av drikkevannsinstallasjoner må de generelt anerkjente tekniske reglene og gjeldende retningslinjer følges, se Regelverk fra avsnittet: Bruksområde .

Modellen er bl.a. egnet for følgende medier:

• Drikkevann uten begrensning iht. gjeldende retningslinjer, se Regelverk fra avsnittet: Medier

• maks. klorid-​konsentrasjon 250 mg/l iht. gjeldende retningslinjer, se Regelverk fra avsnittet: Medier

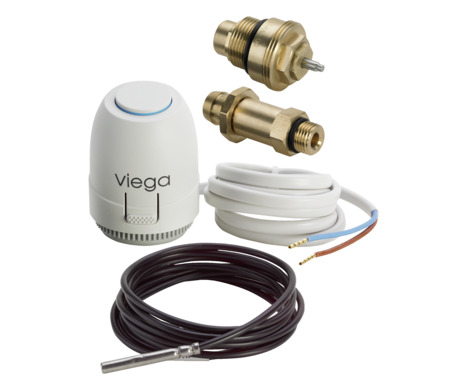

Modellen er utstyrt på følgende måte:

• Aktuator 24 V med ventiladapter

• Easytop-​tømmeventil

• Temperatursensor (Pt1000)

• Ventilinnsats

Modellen er merket på følgende måte:

• Stillingsindikering for driftstype

• Spennings- og effektangivelse

• CE-​merking

Aktuatorsettet er kompatibelt med sirkulasjonsventilene modell 2281.15 og 2281.5.

Hvis du har spørsmål om dette temaet, kan du også henvende deg til Viega servicesenter.

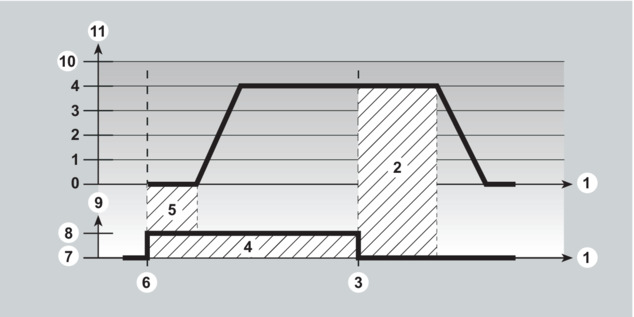

Justeringsmekanismen til aktuatoren jobber med et PTC-​oppvarmet ekspansjonselement og en trykkfjær.
Ekspansjonselementet varmes ved forsyning av driftsspenning og beveger slik den integrerte støteren. Kraften som oppstår gjennom bevegelsen blir overført til ventilstemplet, og åpner eller lukker dermed ventilen.

Ved forsyning av driftsspenning forblir ventilen lukket en kort stund (dødtid), så åpnes ventilen gjennom støtbevegelsen jevnt mot trykket til trykkfjæren.
Ved å slå av driftsspenningen og etter at en ventetid er utløpt, lukkes ventilen jevnt gjennom stengekraften til trykkfjæren.
Stengekraften til trykkfjæren er tilpasset lukkekraften til vanlige ventiler, og holder ventilen lukket i strømfri tilstand.

Aktuatoren leveres med «First-​open-​funksjon» og det betyr: Den åpnes først minimalt uten strøm. Det muliggjør drift i byggefasen, selv om den elektriske tilkoblingen ikke er fullført enda. First-​open-​Funktion blir automatisk overstyrt så snart driftsspenningen varer i mer enn 6 minutter.

Overhold følgende driftsbetingelser for installasjonen av aktuatorsettet:

Fritt lagte rørledninger og armaturer i rom trenger i normale tilfeller ingen utvendig korrosjonsbeskyttelse.

Unntak finnes i følgende tilfeller:

• kontakt med aggressive stoffer, som nitritt- eller ammoniumholdige materialer

• i aggressive omgivelser

Når en utvendig korrosjonsbeskyttelse er nødvendig, må gjeldende retningslinjer følges, se Regelverk fra avsnittet: Korrosjon .

Ved transport og lagring kan systemkomponenter evt. ha blitt skadet.

• Kontroller alle delene.

• Skift skadede komponenter.

• Ikke reparer skadede komponenter.

• Skitne komponenter skal ikke installeres.

Vær oppmerksom på følgende ved monteringen:

• bruk egnet verktøy

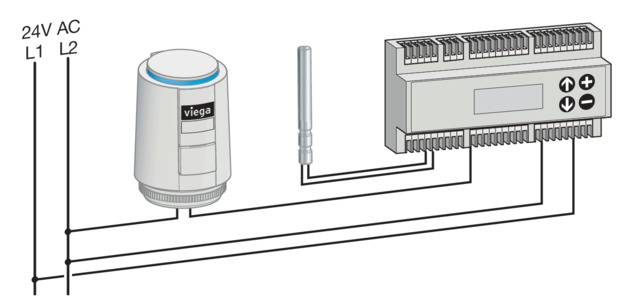

Reguleringselektronikken/bygningsautomatiseringen skal leveres på stedet.

For installasjonen anbefaler vi følgende ledninger:

Formelen for beregning av maks. ledningslengde (kobberledning) ved 24 V nominell spenning er:

L = K x A/n

• L = Ledningslengde m

• K = Konstant (269 m/mm²)

• A = Diameteren til ledningen i mm²

• n = Antall aktuatorer

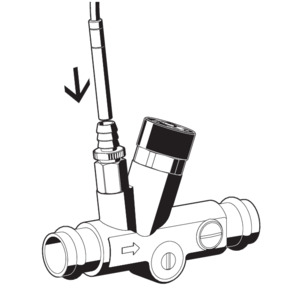

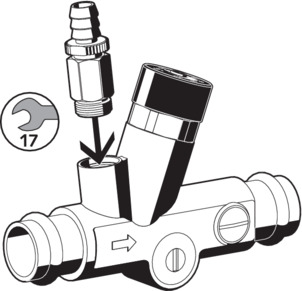

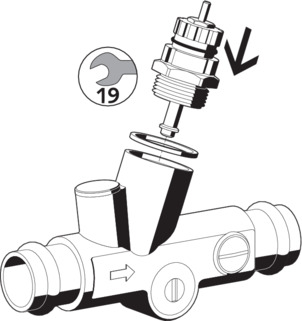

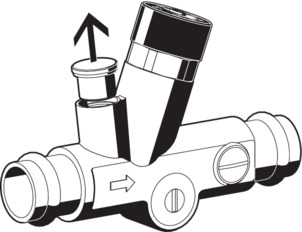

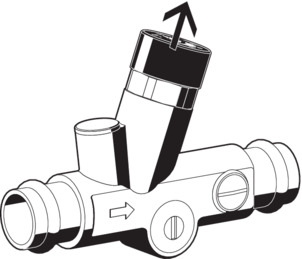

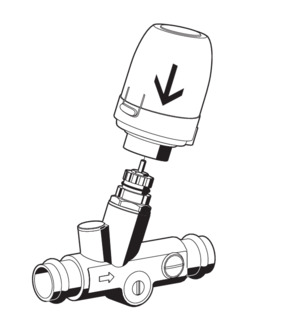

Et eksempel på montering vises på modellen 2281.5.

Før igangkjøring må installatøren gjennomføre en lekkasjetest.

Denne testen gjennomføres på det ferdigstilte, men ennå ikke tildekte anlegget.

Følg generelt anerkjente tekniske regler og gjeldende retningslinjer, se Regelverk fra avsnittet: Lekkasjetest .

Resultatet skal dokumenteres.
