Smartloop-​inlinerteknikken brukes som innvendig liggende sirkulasjonsledning i drikkevannsinstallasjoner. Systemet er spesielt godt egnet for stigeledninger for varmtvann i dimensjone d28, d32 og d35.

For planlegging, utførelse, drift og vedlikehold av drikkevannsinstallasjoner må de generelt anerkjente tekniske reglene følges, se Regelverk fra avsnittet: Bruksområde .

For legging av en drikkevannsinstallasjon med Smartloop-​inlinerteknikk anbefaler Viega bruk av planleggingsprogrammet Viega Viptool.

Systemet er egnet for følgende medier:

• Drikkevann

  • se Regelverk fra avsnittet: Medier

  • maks. klorid-​konsentrasjon 250 mg/l (i henhold til drikkevannsforordningen)

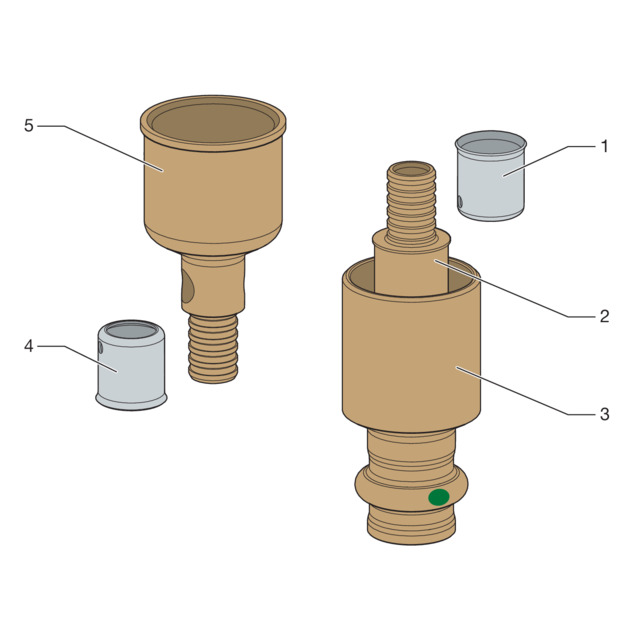

Smartloop-​systemet består av følgende komponenter:

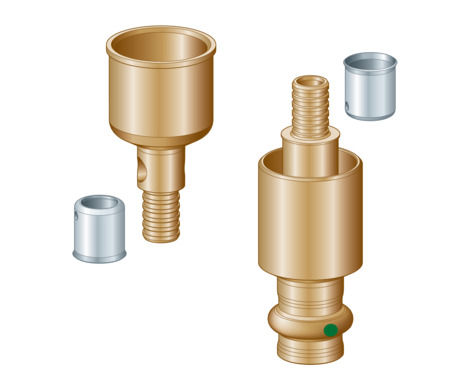

• Smartloop-​tilkoblingssett (modell 2276.1)

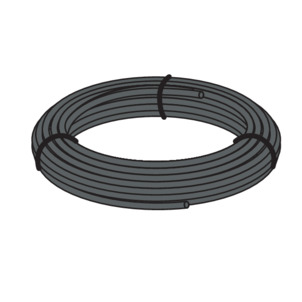

• Smartloop-​rør (modell 2007.3)

• Smartloop-​trekkobling (modell 2276.9)

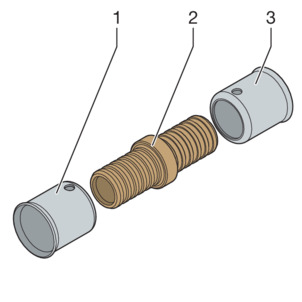

• Smartloop-​reparasjonskobling (modell 2276.8)

Systemkomponentene er tilgjengelig i følgende dimensjoner:

• Endelås-/tilkoblingsstykke d = 28, 35, 28 / 35

• Smartloop-​rør d12

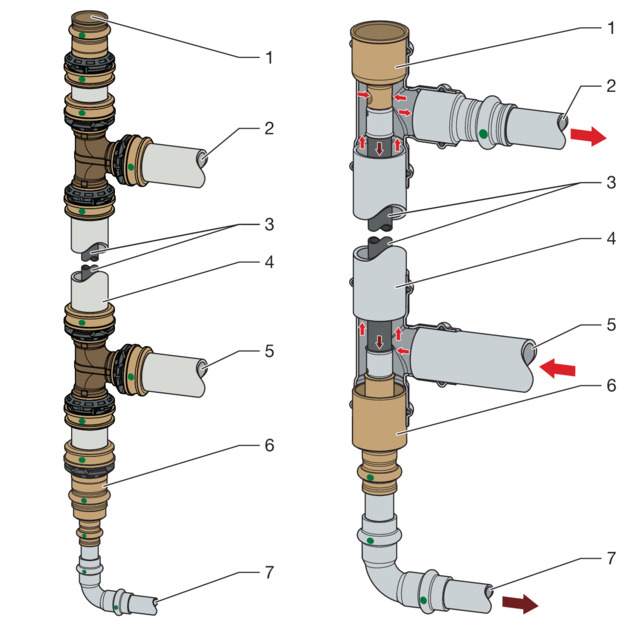

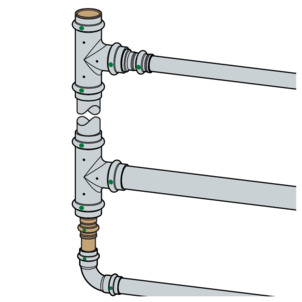

Sirkulasjonen i varmtvannsstrengen oppnås på følgende måte: Varmtvannet forbindes med varmtvannsfordelingen (5). Varmtvannet strømmer inn i stigeledningen for varmtvann (4) til etasjetilkoblingsledningene (2). Med hjelp av åpningen i endeavslutningen (1) som er montert i det siste T-​røret til etasjetilkoblingsledningen (2) sikres det at varmtvannet flyter gjennom den innvendig liggende sirkulasjonsledningen (3) og dermed sirkulerer via sirkulasjonssamleledningen. Temperaturen til vannet som strømmer tilbake er høyere enn hos vanlige sirkulasjonssystemer, noe som igjen har energifordeler.

Modellen er utstyrt med presstilkoblinger og kompatibel med følgende systemer:

• Profipress

• Sanpress

• Sanpress Inox

• Raxofix

Presstilkoblingene er kontrollert og godkjent med følgende rørtyper iht. gjeldende retningslinjer, se også Regelverk fra avsnittet: Kompatible komponenter :

• Kobberrør

• Rustfrie stålrør (materiale 1.4401 / 1.4521)

• Flerlagsrør

Overhold følgende driftsbetingelser for installasjonen av systemet:

Ved transport og lagring kan systemkomponenter evt. ha blitt skadet.

• Kontroller alle delene.

• Skift skadede komponenter.

• Ikke reparer skadede komponenter.

• Skitne komponenter skal ikke installeres.

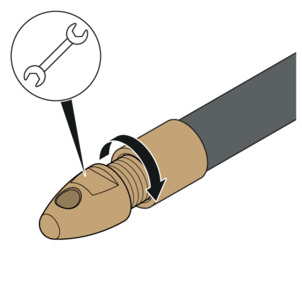

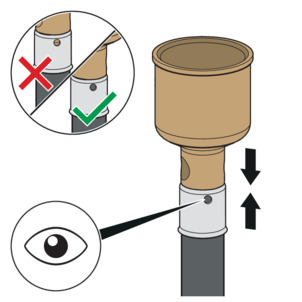

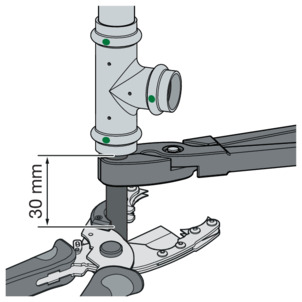

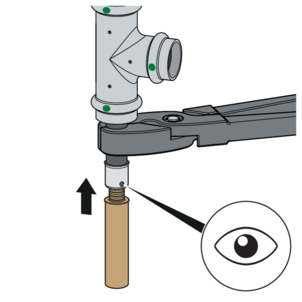

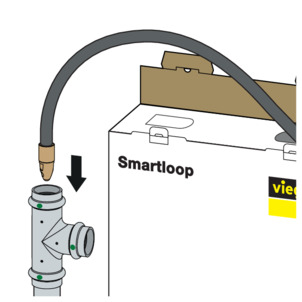

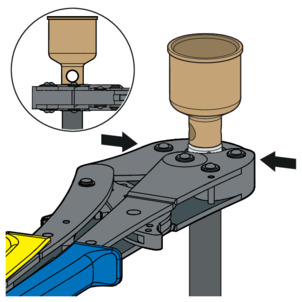

For montering av Smartloop-​rør trenger man følgende verktøy:

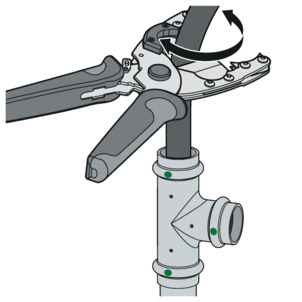

• Rørsaks modell 5341

• Monteringstang modell 1077.2

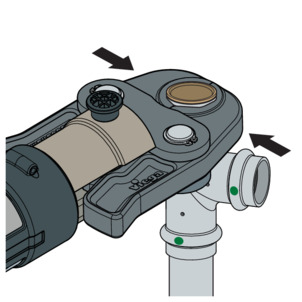

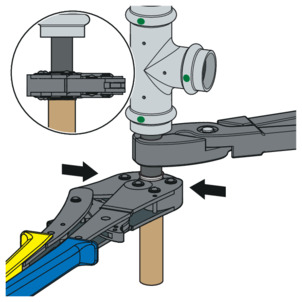

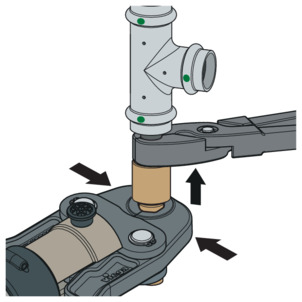

• Håndpressverktøy modell 2782 eller trekkbakke modell 2799.7

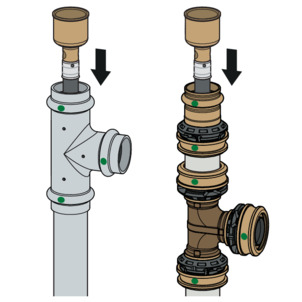

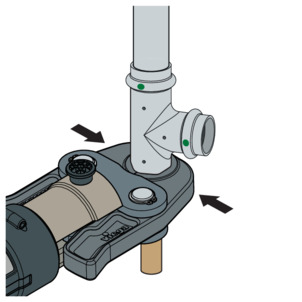

Tilpass andre monteringsvarianter enn de som er avbildet med servisesenteret til Viega.

Forutsetninger:

• stigeledningen er opprettet.

• stigeledningen består av godkjente rør, se Kompatible komponenter .

• rørdimensjonen til stigeledningen er minst d28 og maks d35.

Før igangkjøring må installatøren gjennomføre en lekkasjetest.

Denne testen gjennomføres på det ferdigstilte, men ennå ikke tildekte anlegget.

Følg generelt anerkjente tekniske regler og gjeldende retningslinjer, se Regelverk fra avsnittet: Lekkasjetest .

Resultatet skal dokumenteres.
