Systemet er ment for bruk i gassinstallasjoner, og er en erstatning for sveise- og gjengeforbindelser ved nyinstallasjoner og reparasjoner.

Bruk er bl.a. mulig i følgende områder:

• Gassinstallasjoner, se Regelverk fra avsnittet: Bruksområde

• LPG-​installasjoner, se dertil Regelverk fra avsnittet: Bruksområde .

• Fyringsoljeledninger

• Dieselrør

• trykkluftanlegg

• Anlegg for tekniske gasser (på forespørsel)

For planlegging, utførelse, endring og drift av gassinstallasjoner må gjeldende retningslinjer følges, se Regelverk fra avsnittet: Bruksområde .

Bruk er mulig i følgende beskrevne gassinstallasjoner:

• gassinstallasjoner

  • Lavtrykksområde ≤ 100 hPa (100 mbar)

  • Mellomtrykkområde fra 100 hPa (100 mbar) til 0,5 MPa (5 bar)

  • industrielle, kommersielle og prosesstekniske anlegg med aktuelle bestemmelser og tekniske regler inntil 0,5 MPa (5 bar)

• LPG-​installasjoner

  • med LPG-​tank i mellomtrykkområdet etter trykkregulatorventilen, 1. trinn på LPG-​tank > 100 hPa (100 mbar) opp til et tillatt driftstrykk på 0,5 MPa (5 bar)

  • med LPG-​tank i lavtrykksområdet ≤ 100 hPa (100 mbar) etter trykkregulatorventilen, 2. trinn

  • med LPG-​trykkbeholder (LPG-​flasker) < 16 kg

    etter småflaske-​trykkreguleringsventilen

  • med LPG-​tank (LPG-​flaske) ≥ 16 kg

    etter storflaske-​trykkreguleringsapparat

Systemet er bl.a. egnet for følgende medier:

Gjeldende retningslinjer se Regelverk fra avsnittet: Medier .

• Gass

• LPG, kun i gassformig tilstand for bruk i boliger og kommersielle bygninger

• Fyringsolje

• Dieseldrivstoff

• Trykkluft (tørr)

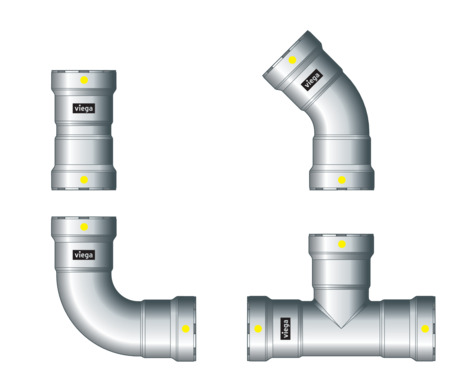

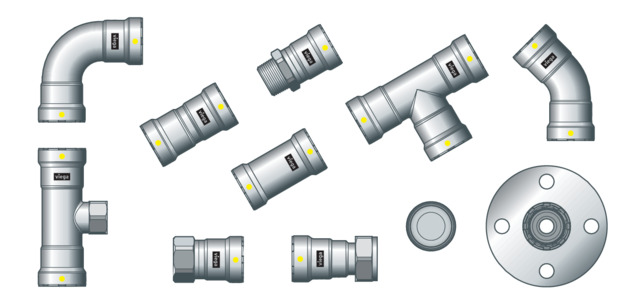

Rørledningssystemet består av presskoblinger for tykkveggede stålrør og de dertil egnede pressverktøyene.

Systemkomponentene er tilgjengelig i følgende dimensjoner: D½ (DN15), D¾ (DN20), D1 (DN25), D1¼ (DN32), D1½ (DN40), D2 (DN50).

Megapress G-​presskoblinger skal brukes med følgende sømløse (S) eller stålrør med langsgående sveisesøm (W):

• Svarte

• galvaniserte

Stålrørene og galvaniseringen må være i samsvar med gjeldende retningslinjer, se Regelverk fra avsnittet: Rør

Standarden skiller mellom tung rørserie H og middels rørserie M eller mellom rørtype L, L 1 og L 2. Med til de forskjellige rørseriene og rørtypene hører sømløse rør og rør med langsgående sveisesøm, se Regelverk fra avsnittet: Rør .

Med Megapress G-​komponenter skal man kun bruke rørene til middels rørserie M og den tunge rørserien H.

Standardene skiller mellom rørserie 1, 2 og 3. De anbefaler at man bruker installasjonsrør i rørserie 1, da rørene i rørseriene 2 og 3 ikke er tilgjengelige eller de er kun tilgjengelig i begrenset omfang. Til rørserie 1 finnes sømløse rør og rør med langsgående sveisesøm, se Regelverk fra avsnittet: Rør .

For feste av rørene skal det kun anvendes rørklammer med kloridfrie lydbeskyttende innlegg.

Følg de generelle reglene for festeteknikk:

• For gassinstallasjoner, se Regelverk fra avsnittet: Rør .

• Fest kun på komponenter med tilstrekkelig stabilitet.

• Gassledninger skal ikke festes til andre ledninger eller brukes som holdere for andre ledninger.

• I forbindelse med ikke brennbare rørklammer (f.eks. metallrørklammer) kan systemet festes med vanlige plastplugger.

For gassledninger må man overholde følgende festeavstander for horisontalt lagte ledninger:

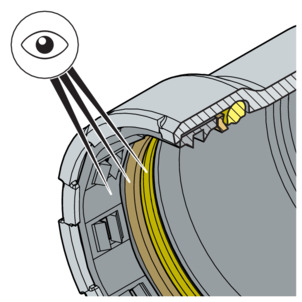

Megapress G-​presskoblinger består av ulegert stål (materiale 1.0308) og har et utvendig sink/nikkel-​belegg på 3–5 µm. I sporet til presskoblingen er det en skjærering, en skillering og et profil-​tetningselement. Ved pressing skjærer skjæreringen i røret og gir en kraftfull forbindelse.

Ved installeringen og senere ved pressingen beskytter skilleringen tetningselementet mot skader fra skjæreringen.

Viega-​presskoblinger har SC‑Contur. SC‑Contur er en sikkerhetsteknikk sertifisert av DVGW, og sørger for at presskoblingen i upresset tilstand er garantert utett. Dermed vil koblinger som ved forglemmelse ikke er blitt presset, oppdages ved lekkasjetesten.

Viega garanterer at ikke pressede koblinger oppdages under lekkasjetesten:

• ved tørr lekkasjetest i trykkområdet 22 hPa–0,3 MPa (22 mbar–3,0 bar)

Ved lekkasjesøk anbefales Viega den spesialutviklede Viega lekkasjesøkesprayen (modell 5300). Utettheter oppdages umiddelbart gjennom dannelse av bobler.

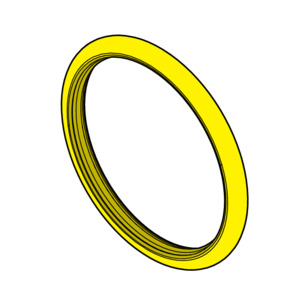

Megapress G-​presstilkoblinger er fra fabrikken utstyrt med HNBR-​profil-​tetningselementer. De støpte tetningsleppene tetter også sikkert røroverflater med lette ujevnheter.

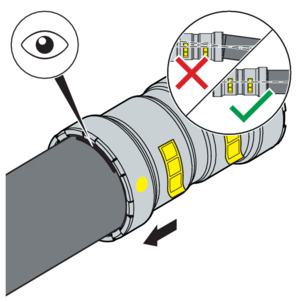

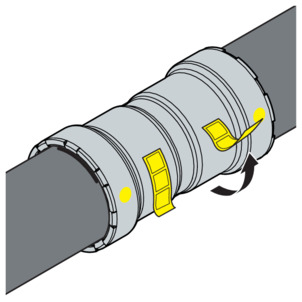

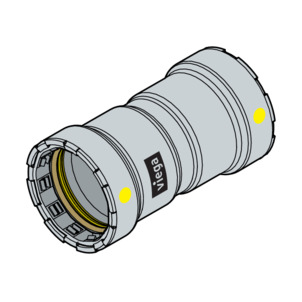

Presskoblingene er merket med et farget punkt. Punktet merker SC‑Contur, hvor prøvemedium trer ut hvis en forbindelse ved forglemmelse ikke er blitt presset.

Presskoblingene er merket på følgende måte:

• gult punkt på hver presstilkobling

• Viega

• Gul firkant

• Gass for gassledninger

• MOP5 for maksimalt driftstrykk 0,5 MPa (5 bar)

• GT/5 for driftstrykk ved HTB-​krav maks. 0,5 MPa (5 bar)

• HNBR for HNBR-​tetningselementet som er montert på fabrikken

• DVGW, SVGW

• Rørdimensjon

• Charge

Tiltak for korrosjonsbeskyttelse må vurderes avhengig av bruksområde. Det skilles mellom utvendige ledninger (lagt i jorden og fritt lagte), og innvendige ledninger.

For å beskytte mot korrosjon må gjeldende retningslinjer følges, se Regelverk fra avsnittet: Korrosjon .

Ved transport og lagring kan systemkomponenter evt. ha blitt skadet.

• Bruk kun uskadde originaldeler.

• Skadde deler må skiftes ut, ikke repareres.

• Lagre produktet på et tørt og rent sted.

• Kontroller installasjonsrør for egnet overflateegenskap og min./maks. utvendig diameter.

• Det må ikke presses på innpreget rørmerking.

Systemet er egnet for apparattilkoblingsledninger lagt i jord for gassapparatet for bruk utendørs. Ved LPG-​ledninger lagt i jord, er det ikke tillatt med presskoblinger.

For gassinstallasjoner må gjeldende retningslinjer følges, se Regelverk fra avsnittet: Monteringsanvisninger .

For legging av gassledninger gjelder bla. følgende betingelser:

• Gassledningen må legges frittliggende med avstand fra bygningselementer, skjult uten hulrom eller i luftede kanaler eller sjakter.

• Gassledninger med driftstrykk > 100 hPa (100 mbar) skal ikke legges skjult.

• Anordne gassledninger slik at både dråpe- og kondensvannn fra andre ledninger og komponenter ikke skal kunne virke inn.

• Legg ikke gassledninger i avrettingsmasse.

• Avstengningssystemer og løsbare koblinger må være lett tilgjengelige.

Krav til skjulte installasjoner:

• Spenningsfri legging.

• Påfør korrosjonsbeskyttelse.

• Bruk ikke noen løsbare forbindelser (skruekoblinger).

For å opprette presskoblinger, egner følgende røroverflater seg uten ytterligere behandling, så fremt de er fri for smuss, er glatte, faste, jevne og uten skader:

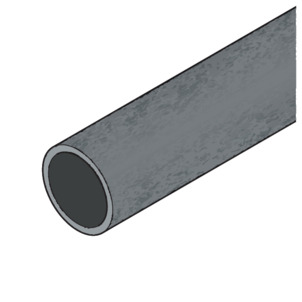

Sorte, ubelagte rør

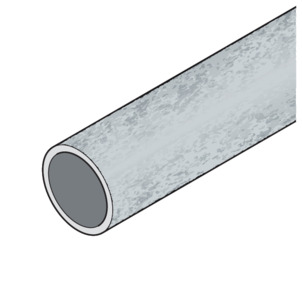

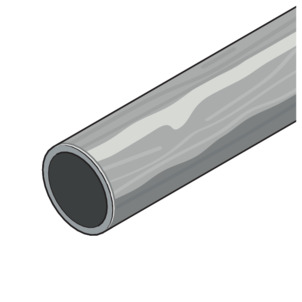

Galvaniserte rør, galvanisering se Normer og regelverk , (maksimal utvendig diameter i henhold til Rør )

Røroverflatene må i området til presskoblingen bearbeides, når de har følgende karakteristika:

Påførte lakklag (manuell og industriell)

Overskridelse av maksimal utvendig diameter ved belegging Rør

Hevelser, skader, riper, korrosjon eller løs påklistring

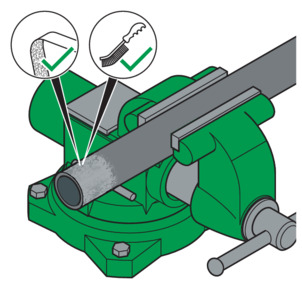

Egnede verktøy til bearbeidingen er f.eks.:

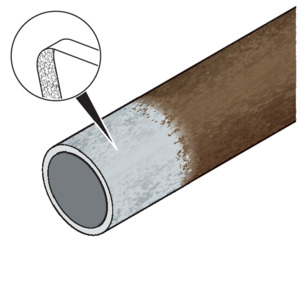

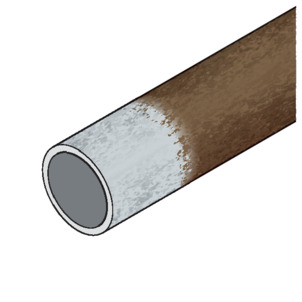

Etter behandlingen skal kvaliteten til røroverflaten tilsvare følgende bilde:

Den minimale utvendige diameteren til installasjonsrøret må ikke underskrides, se Rør .

I anlegg hvor en fullstendig korrosjonsbeskyttelse er nødvendig skal røroverflater som fortsatt ligger fritt etter pressing, tidligere bearbeidede røroverflater utstyres med egnet korrosjonsbeskyttelse.

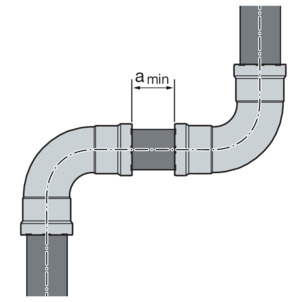

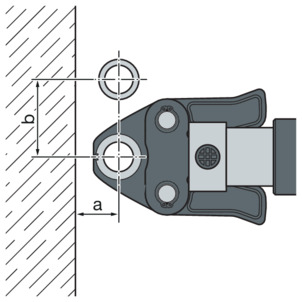

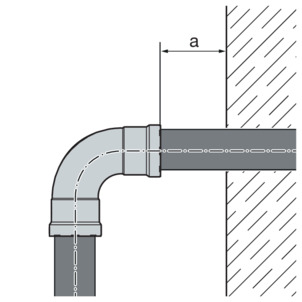

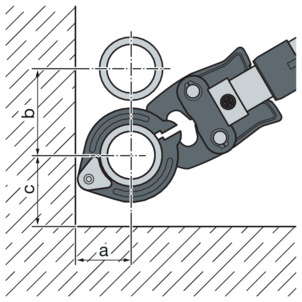

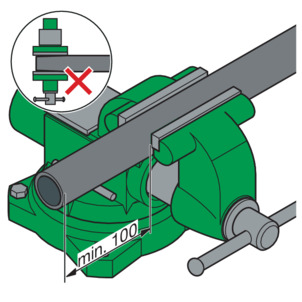

Minimumsavstanden til sveisesømmer og bøyer må være 3 x D, men minimum 100 mm.

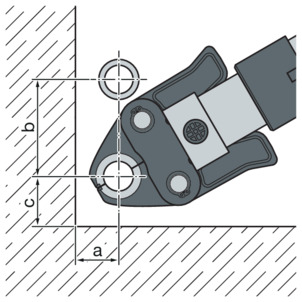

Z-​målene finner du på de tilsvarende produktsidene i online-​katalogen.

For å opprette en presskobling, trenger man følgende verktøy:

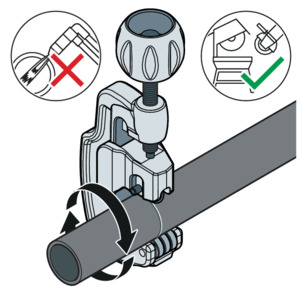

• Rørkutter eller fintannet metallsag

  eller vinkelsliper

  eller kappsag med langsom skjærehastighet

• Avgrader eller halvrund fil og fargestift for påtegning

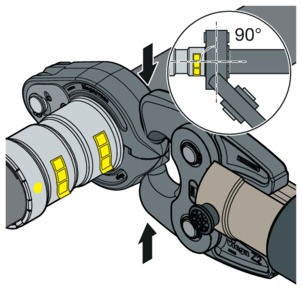

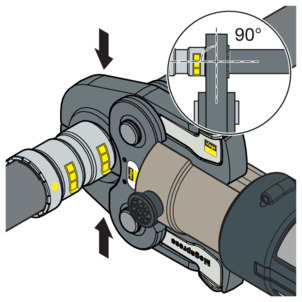

• Pressmaskin med konstant presskraft

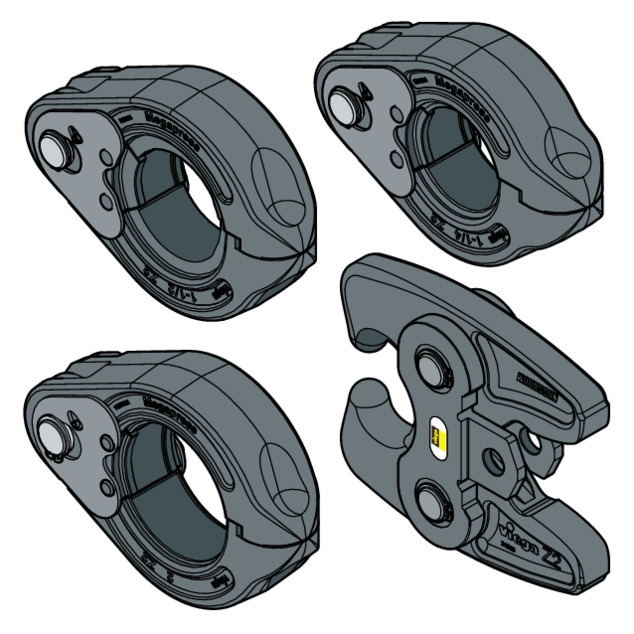

• Pressbakke (D½–1) eller pressring (D½– 2) med tilhørende leddtrekkbakke, passende for rørdiameteren og med egnet profil

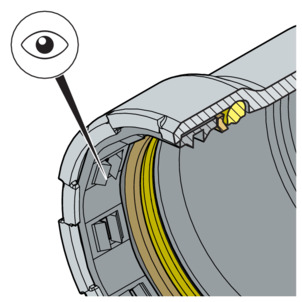

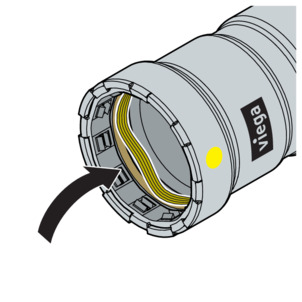

• I presskoblingen befinner det seg korrekt tetningselement.

  HNBR = gul

• Tetningselement, skillering og skjærering er uskadet.

• Tetningselement, skillering og skjærering står fullstendig i sporet.

For informasjon om verktøy, se også Nødvendig verktøy .

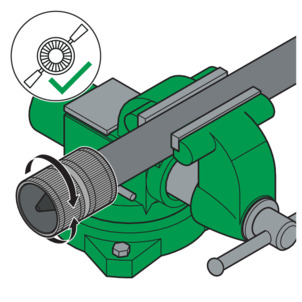

Rørendene må etter kutting avgrades grundig inn- og utvendig.

Avgradingen gjør at man unngår at tetningselementet blir skadet eller presskoblingen blir kantet under monteringen. Viega anbefaler å bruke en avgrader.

• ≤ D1½ (modell 2292.2)

• D2 (modell 2292.4XL)

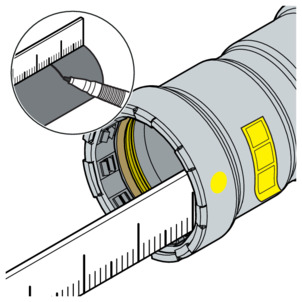

Forutsetninger:

• Rørenden er ikke bøyd eller skadet.

• Røret er avgradet.

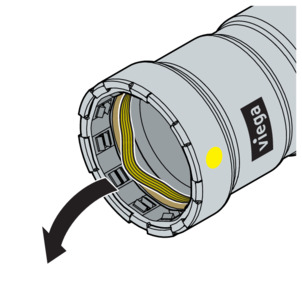

• I presskoblingen befinner det seg korrekt tetningselement.

  HNBR = gul

• Tetningselement, skillering og skjærering er uskadet.

• Tetningselement, skillering og skjærering står fullstendig i sporet.

I det anviste presskoblingssystemet er flensforbindelser i dimensjonene 1¼ til 2 tommer mulig.

Montering av flensoverganger må kun foretas av kvalifisert personale. Kvalifisering av personale for montering av flensoverganger kan f.eks. foretas basert på gjeldende retningslinjer, se Regelverk fra avsnittet: lage flensovergang .

• Et respektivt utdanningsavsnitt for sakkyndig montering av flensoverganger i yrkesutdanningen (for arbeidspersonale/fagfolk) med bestått eksamen, samt en vellykket regelmessig anvendelse, anses som tilstrekkelig dokumentasjon.

• Andre medarbeidere uten respektiv fagutdanning (f.eks. driftspersonale) som skal montere flensforbindelser, må formidles fagkunnskap gjennom teoretiske og praktiske opplæringstiltak, og dette må dokumenteres.

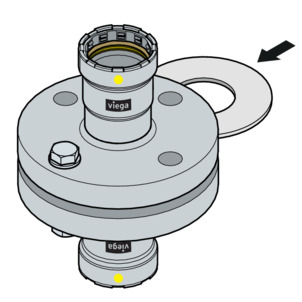

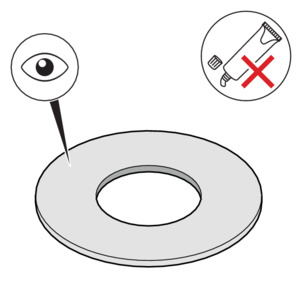

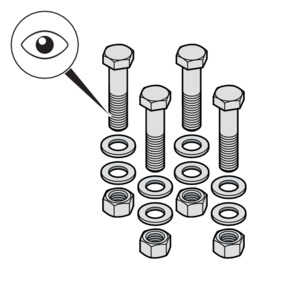

Fordelene ved bruk av herdede underlagsskiver er:

• Definert friksjonsflate ved monteringen.

• Definert råhet ved beregning og dermed redusert spredning hos tiltrekningsmomentet, slik at matematisk sett økt sekskantskrukraft kan oppnås.

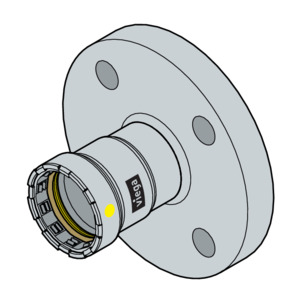

Fast flens

• Stål 1.0308 med et ytre galvanisert sink/nikkel-​belegg

• Megapress G-​presstilkobling

• Modell 4659.5: ½ til 2 tommer

Riktig montering av flensoverganger forutsetter parallelt konsentriske flensblader uten midtre forskyvning, som muliggjør en posisjonstilpasset installasjon av tetningselementet uten skader.

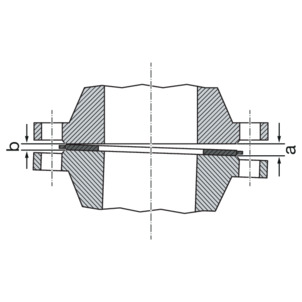

Restvinkelen (manglende parallelitet mellom tetningsflatene) før sekskantskruene trekkes til er uproblematisk dersom godkjent restvinkel ikke overskrides.

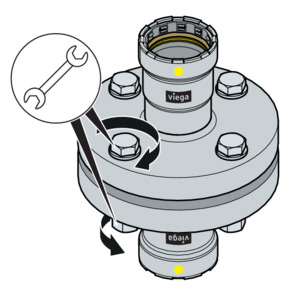

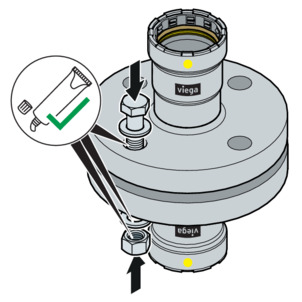

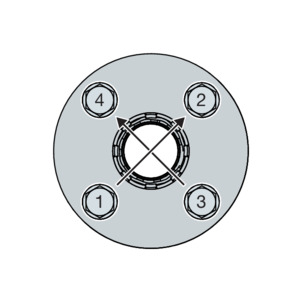

• Rekkefølgen som sekskantskruer og muttere trekkes til med har en vesentlig påvirking på kraftfordeling som virker på tetningen flatepressing). Feil tiltrekning fører til høy spredning av forspenningskreftene, og kan føre til underskridelse av påkrevde minimumsflatepressing, helt til utetthet.

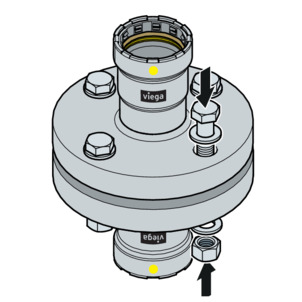

• Etter tiltrekking av mutteren bør minst to, men helst ikke mer enn fem gjengetrinn stå ut over sekskantskrueenden.

Før demontering av en bestående flensovergang påbegynnes må eventuelt frigivelse og arbeidstillatelse innhentes fra den ansvarlige bedriften, og vær i den forbindelse oppmerksom på følgende:

• Anleggsavsnittet må være trykkløst og fullstendig spylt.

• Installasjons- eller monteringsdeler som ikke holdes separat må sikres før flensovergangen løsnes. Dette gjelder også for festesystemer som fjærhenger og -støtter.

• Start med å løsne sekskantskruer hhv. muttere på siden vendt vekk fra kroppen, løsne resten av sekskantskruene noe og foreta først en fullstendig demontering når det er sikkerstilt at ingen fare utgår fra rørledningssystemet. Dersom en rørledning står under spenning, kan rørledningen slå ut.

• Løsne sekskantskruene hhv. mutrene kryssvis i minst to gjennomganger.

• Lukk åpne strengender med blindplugger.

• Demonterte rørledninger må kun transporteres i lukket tilstand.

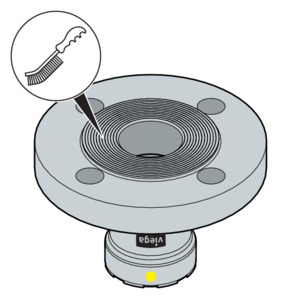

• Ved bytte av tetninger må det påses at den gamle tetningen fjernes fullstendig fra flenstetningsflaten, uten å skade denne.

Før igangkjøring må installatøren gjennomføre en lekkasjetest.

Denne testen gjennomføres på det ferdigstilte, men fortsatt ikke tildekte anlegget.

Denne testen skal bare utføres med egnede, testede og godkjente enheter.

Følg gjeldende retningslinjer, se Regelverk fra avsnittet: Lekkasjetest .

Resultatet skal dokumenteres.
