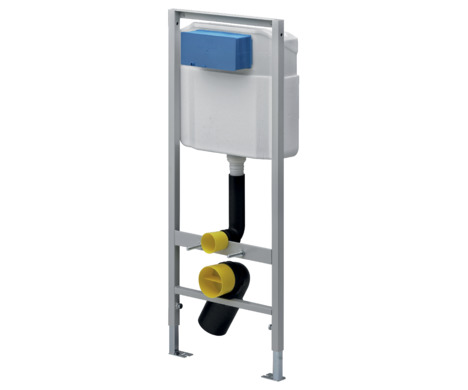

Viega Eco Plus-WC-element
Viega Eco Plus
Bouwjaar (van): | 1/08/2007 |
Voor dit document gelden auteursrechten, meer informatie hierover kunt u vinden op viega.com/legal .
De informatie in deze handleiding is bestemd voor de volgende groepen personen:
Verwarmings- en sanitaire installateurs resp. voor geïnstrueerd vakpersoneel
Exploitant
Eindverbruikers
Droogbouwers
Aan personen die niet over de opleiding resp. de kwalificatie beschikken, is de montage, installatie en eventueel het onderhoud van dit product niet toegestaan. Deze beperking geldt niet voor eventuele aanwijzingen voor de bediening.
Bij de installatie van Viega producten moeten de algemeen erkende regels van de techniek en de Viega gebruiksaanwijzingen in acht worden genomen.
Waarschuwings- en aanwijzingsteksten zijn afgezet tegen de andere tekst en extra gemarkeerd met bijbehorende pictogrammen.
Dit symbool waarschuwt voor mogelijk levensgevaarlijk letsel.
Dit symbool waarschuwt voor mogelijk ernstig letsel.
Dit symbool waarschuwt voor mogelijk letsel.
Dit symbool waarschuwt voor mogelijke materiële schade.
Opmerkingen leveren aanvullende nuttige tips.
Deze gebruiksaanwijzing bevat belangrijke informatie over product resp. systeemkeuze, montage en inbedrijfstelling, alsmede over het beoogd gebruik en zo nodig over onderhoudsmaatregelen. Deze informatie over producten, hun eigenschappen en technische handleiding ervan is gebaseerd op de momenteel geldende normen in Europa (bijv. EN) en/of in Duitsland (bijv. DIN/DVGW).
Sommige passages in de tekst kunnen verwijzen naar technische voorschriften in Europa/Duitsland. Deze moeten voor andere landen als adviezen gelden, als daar geen overeenkomstige nationale eisen bestaan. De overeenkomstige nationale wetten, standaards, voorschriften, normen en andere technische voorschriften hebben prioriteit boven de Duitse/Europese richtlijnen in deze handleiding: de hier beschreven informatie is niet bindend voor andere landen en gebieden en dienen, zoals gezegd, enkel als ondersteuning.
De hierna genoemde normen en regelgevingen gelden voor Duitsland resp. Europa. Nationale regelgevingen vindt u op de betreffende website van het land onder:
Geldigheidsgebied / Aanwijzing | Voor Duitsland geldende regelgeving |
---|---|
Geschikte gemetselde wanden | EN 1996‑1‑1 |
Geschikte betonwanden | DIN 1045 |
Geschikte staanderconstructies | DIN 18183 |
Geldigheidsgebied / Aanwijzing | Voor Duitsland geldende regelgeving |
---|---|
Geïmplementeerde eisen voor geluidsisolatie | DIN 4109 |
Geïmplementeerde eisen voor geluidsisolatie | DIN 4109 (bijlage 2) |
Geïmplementeerde eisen voor geluidsisolatie | VDI 4100 SSt I-SSt II |

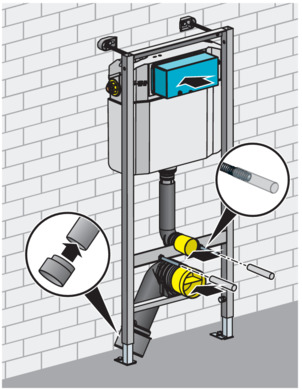

Het Viega Eco Plus-WC-element is geschikt voor de montage aan gemetselde wandconstructies en staanderconstructies volgens de regelgeving in paragraaf Regelgeving uit de paragraaf: toepassingen / montagevoorwaarden .

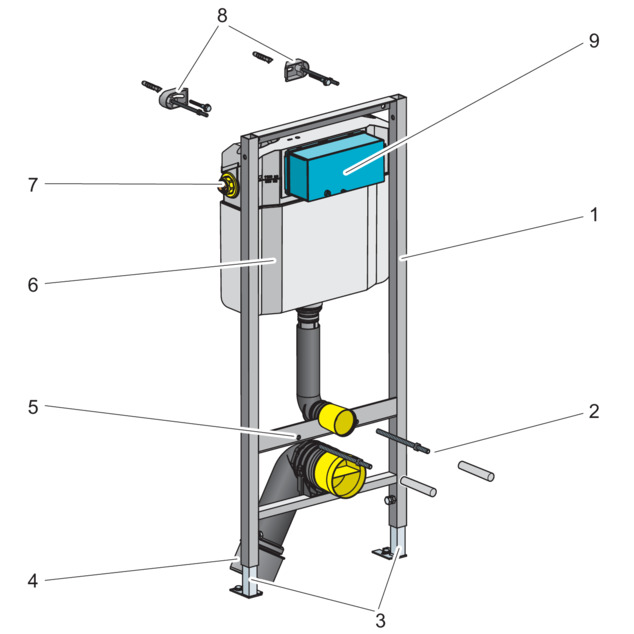

Het WC-element is als volgt uitgerust:
Het WC-element is compatibel met alle gebruikelijke WC-keramieken, ook met groot uitsteeksel (barrièrevrij).
WC's met een bevestigingshartafstand van 230 mm zijn uitgesloten.
Het WC-element kan met de volgende compatibele componenten worden uitgebreid:
Geurafzuiging via spoelbuis (model 8310.26)
Aansluiting ruwbouwset (model 8350.14)
Spoelmechanisme (model 8180.0)
Monteer de componenten volgens de gebruiksaanwijzing van de componenten.
De geurafzuiging is geschikt om stankbelasting in binnenliggende badkamers en sterk gefrequenteerde toiletinrichtingen te reduceren. De geurafzuiging wordt direct aan het ventilatiesysteem aangesloten.
De ruwbouwset is geschikt voor de aansluiting van een elektrische spoelbediening. De ruwbouwset bestaat uit een doorvoerbuis, een hollewand-inbouwdoos en de desbetreffend benodigde clip. De doorvoerbuis verbindt de hollewand-inbouwdoos met het inbouwspoelreservoir.
Het spoelmechanisme is geschikt voor de ombouw naar een bedieningsplaat van de serie Visign for Style of de serie Visign for More. Het spoelmechanisme bestaat uit het afvoerventiel met afvoerventielzitting en beugel, een bedieningsmechaniek (2-hoeveelheden-functie) en een set bedieningspennen. Na de montage van het spoelmechanisme kan de nieuwe bevestigingsplaat worden gebruikt.
Product |
---|
Standaard |
Visign for Style |
Visign for Public |
Omschrijving | Modelnummer |
---|---|
Bedieningsplaat Standard 1 | 8180.1 |
Bedieningsplaat Visign for Style 10 | 8315.1 |
Bedieningsplaat Visign for Style 13 | 8333.1 |
Bedieningsplaat Visign for Style 14 | 8334.1 |
Bedieningsplaat Visign for Public 1 | 8326.1 |
Afdekplaat | 8326.9 |
Product |
---|
Visign for Style |
Visign for More |
Omschrijving | Modelnummer |
---|---|
Bedieningsplaat Visign for Style 11 | 8331.1 |
Bedieningsplaat Visign for Style 12 | 8332.1 |
Bedieningsplaat Visign for Style 12 | 8332.4 |
Bedieningsplaat Visign for More 100 | 8352.1 |
Bedieningsplaat Visign for More 101 | 8351.1 |
Bedieningsplaat Visign for More 102 | 8353.1 |
Bedieningsplaat Visign for More 103 | 8355.1 |
Bedieningsplaat Visign for More 104 | 8354.1 |
Het WC-element voldoet aan de in paragraaf Regelgeving uit de paragraaf: geluidsisolatie genoemde eisen voor geluidsisolatie.
Kleine spoelbeurt |
---|
Normale spoelbeurt |
Fabrieksinstelling | ca. 3 l |
Instelbereik | ca. 3–4 l |
Fabrieksinstelling | ca. 6 l |
omstelbaar op | ca. 9 l |

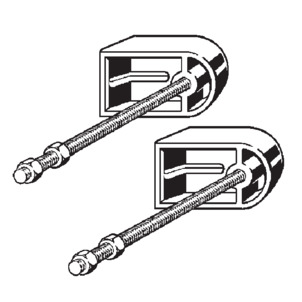

Voor de bevestiging heeft u de bevestigingsset model 8173 nodig.
Het Viega Eco Plus-WC-element is geschikt voor de montage aan gemetselde wandconstructies en staanderconstructies volgens de regelgeving in paragraaf Regelgeving uit de paragraaf: toepassingen / montagevoorwaarden .
Het WC-element mag alleen aan vlakke wandoppervlakken worden gemonteerd.
Bij de bouwhoogte moet de gemarkeerde hoogte van de bovenkant van de afgewerkte vloer in acht worden genomen.
Het WC-element kan alleen in combinatie met hang-WC's (hartafstand-bevestiging 180 mm) worden gebruikt.
Het WC-element kan met een afstandsactivering Visign for Public1 (model8326.21) of met een elektrische activering (model 8350.31 of 8350.32) worden uitgebreid. De desbetreffende bedieningsvariant moet worden voorbereid alvorens het WC-element wordt bekleed en betegeld.
Voor de voorbereiding van de afstandsactivering Visign for Public1 is de overeenkomstige doorvoerbuis nodig (meegeleverd met de afstandsactivering).
Voor de montage van het WC-element is het volgende gereedschap nodig:
Boormachine met 10-mm-boor
Ratel met inbussleutels: 13 mm / 17 mm
Steek- of ringsleutel: 10 mm / 13 mm / 17 mm / 19 mm
Steek- of ringsleutel: 27 mm

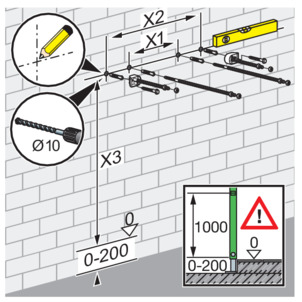

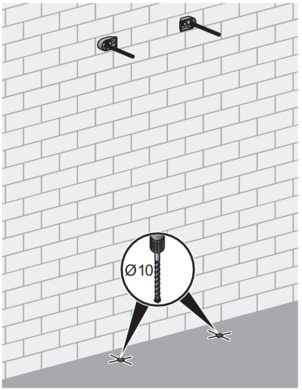

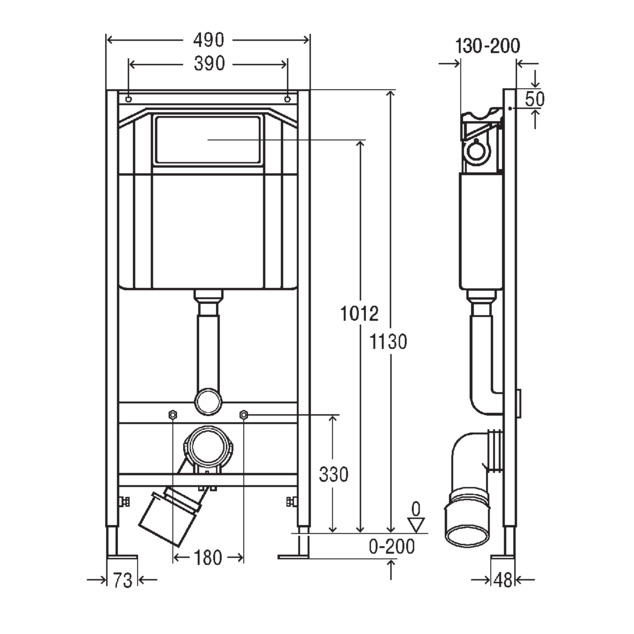

Bevestigingspunten bepalen en markeren.
X1: 390 mm (model 8180.73)
X2: 440 mm (model 8173)
X3: 1110 mm.
Gaten boren.

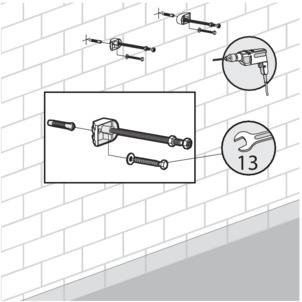

Bevestigingsset met de steeksleutel (SW 13) aanbrengen.

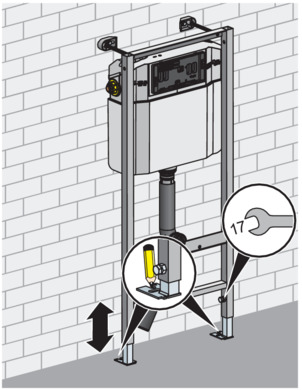

Voeten in de hoogte uitlijnen met steeksleutel (SW 17).
Bevestigingspunten op de vloer markeren.
WC-element verwijderen en vloergaten boren.

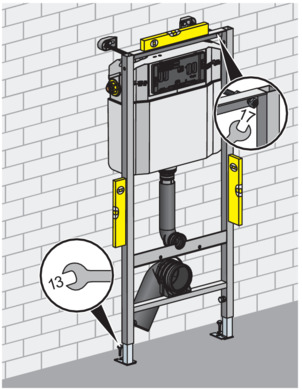

WC-element volgens markering uitlijnen.
WC-element met de steeksleutel (SW 13) en de bijgevoegde pluggen en schroeven op de vloer bevestigen.
Inbouwdiepte (130 – 200 mm) van het WC-element met de steeksleutel (SW 17) instellen.

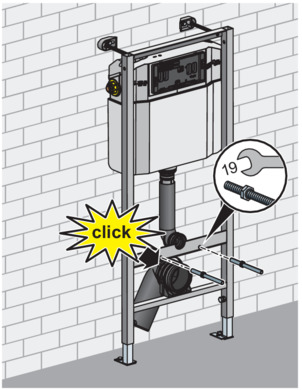

Draadstangen voor WC-keramiek erin schroeven.
Afvoerbocht erin klemmen.
Bouwbescherming van de spoelactivering aanbrengen.
Kunststof beschermhulzen voor draadstangen WC-keramiek erover schuiven.
Beschermstop monteren.
Indien nodig reductiestuk monteren.

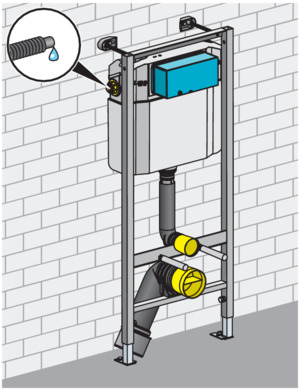

Wateraansluiting maken.

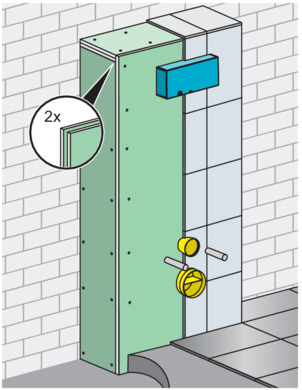

WC-element met GFKI-onderplaten (model 8055.10) dubbel beplaten (2 x 12,5 mm).

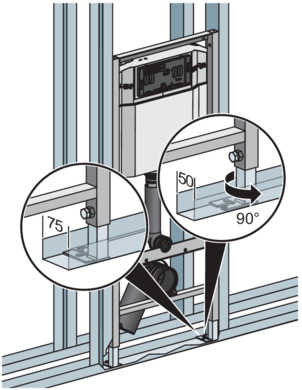

Omstellen van 75 mm voetdiepte (voorgemonteerd) op 50 mm, indien noodzakelijk.
Voet eruit trekken en 90° draaien.

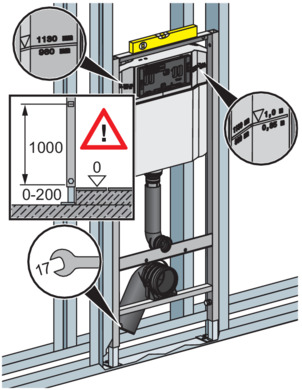

Bouwhoogte volgens markering van de bovenkant afgewerkte vloer op de werf bepalen.
WC-element naar boven trekken (markering) en uitlijnen.
Voeten met steeksleutel (SW 17) aantrekken.

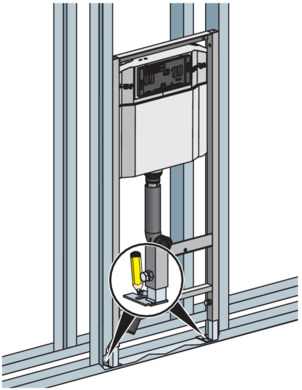

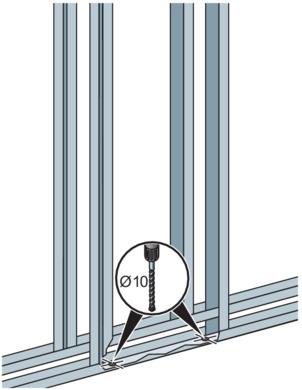

Gaten voor voetsteunen tekenen.
Gaten boren.

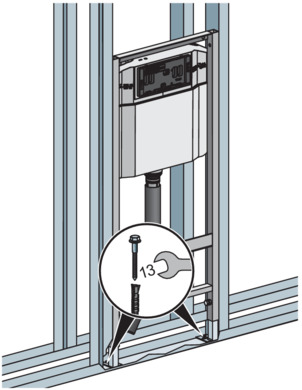

WC-element aan de vloer bevestigen (SW 13).

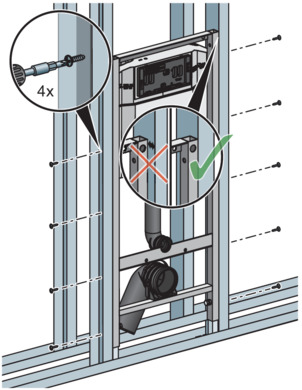

WC-element met meegeleverde schroeven in de staanderconstructie bevestigen.
Het WC-element vlak afsluitend met de staanderconstructie verbinden.

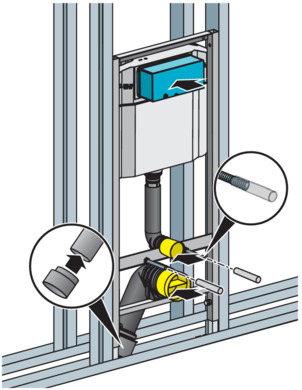

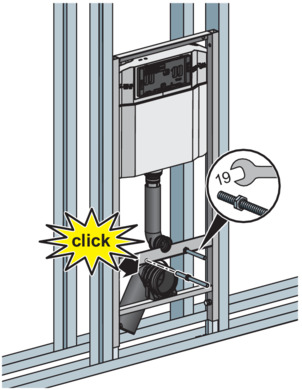

Draadstangen voor WC-keramiek erin schroeven
Afvoerbocht erin klemmen.
Bouwbescherming van de spoelactivering aanbrengen.
Kunststof beschermhulzen voor draadstangen WC-keramiek erover schuiven.
Beschermstop monteren.
Indien nodig reductiestuk monteren.
Wateraansluiting maken.

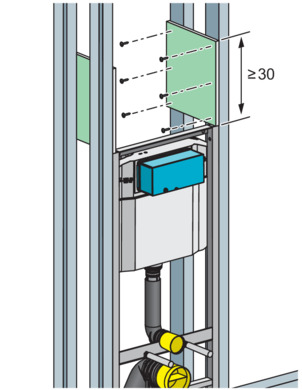

Profielen staanderconstructie met plaatstroken (≥ 30 cm) met naadlijnen verbinden.

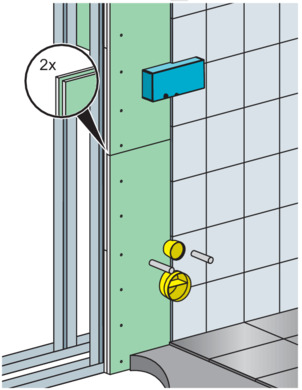

WC-element met GFKI-onderplaten (model 8055.10) dubbel beplaten (2 x 12,5 mm).

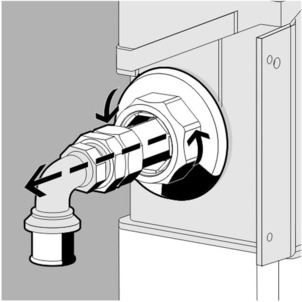

Indien bij het persen van de wateraansluiting niet voldoende plaats aanwezig is, kan de wateraansluiting er aan de zijkant uitgetrokken worden.

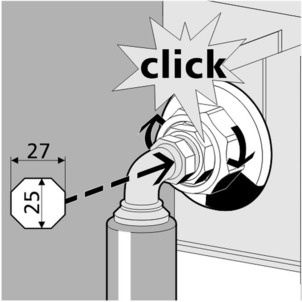

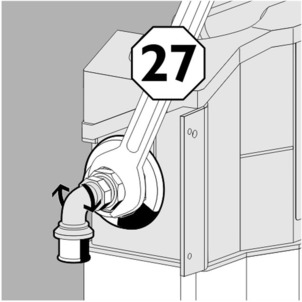

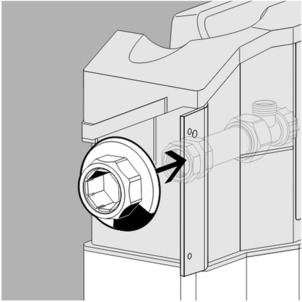

De ½-inch-fitting in de wanddoorvoer draaien.
Daarbij met een steeksleutel (SW 27) borgen.
Kunststof wartel losdraaien.
Wanddoorvoer eruit trekken.

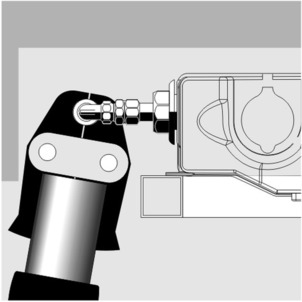

Verbinding persen.
Wanddoorvoer terug in de kunststof klem schuiven.
De positie van het lange sleutelvlak (SW 25) moet boven resp. onder zijn.
Het vastklikken in de groef signaleert de correcte positie.
Wartelmoer weer stevig aanhalen.

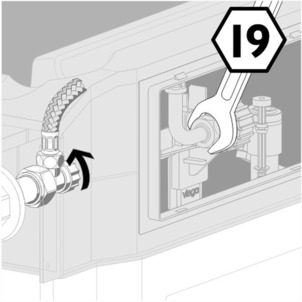

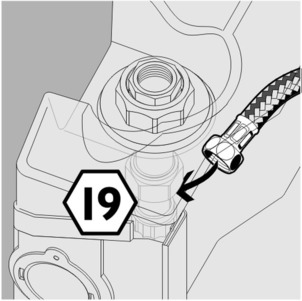

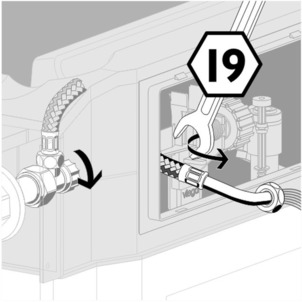

Flexibele slang op het vulventiel losmaken (SW 19).
Hoekstopkraan openen.
Leiding spoelen.
Hoekstopkraan sluiten.
Flexibele slang weer op het vulventiel monteren (SW 19).

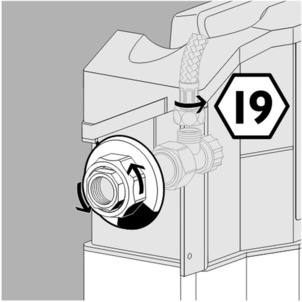

Flexibele slang op de hoekstopkraan losmaken (SW 19).

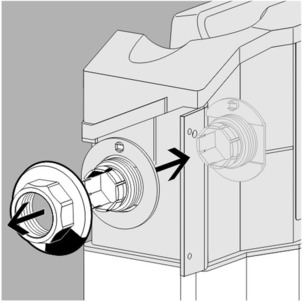

Kunststof wartel eruit draaien.
Hoekstopkraan naar binnen uit de wanddoorvoer trekken.
Kunststof wartel verwijderen.
Wanddoorvoer naar binnen uitbouwen.

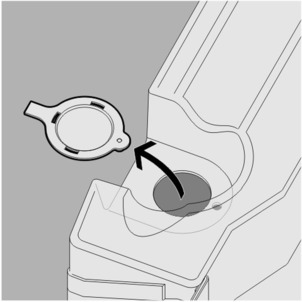

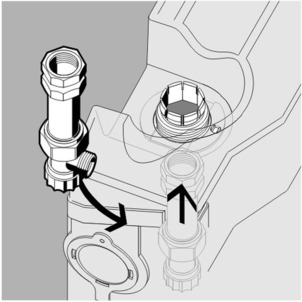

Afsluitkap aan de linker bovenkant van het inbouwspoelreservoir losmaken.

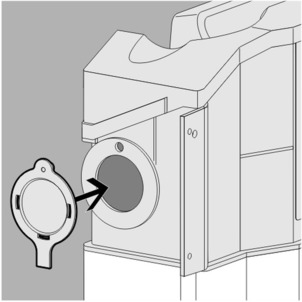

Opening die aan de zijkant ontstaat met de afsluitkap sluiten.

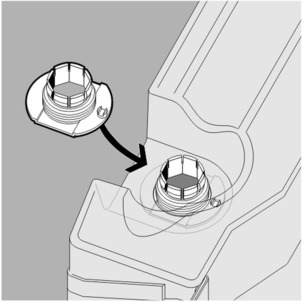

Wanddoorvoer van binnen in de bovenste opening schuiven.
Hoekstopkraan weer in de wanddoorvoer steken.

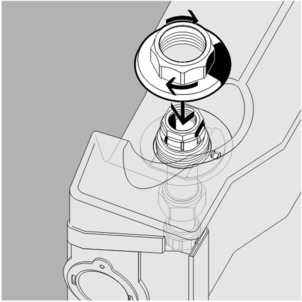

Kunststof wartel weer op de wanddoorvoer draaien.
Flexibele slang weer op de hoekstopkraan monteren (SW 19).
Voor de voorbereiding van de afstandspoelbediening Visign for Public1 (model 8326.21)is de overeenkomstige doorvoerbuis nodig (meegeleverd met de afstandspoelbediening).
Doorvoerbuis van de hollewand-inbouwdoos tot in het inbouwspoelreservoir steken.

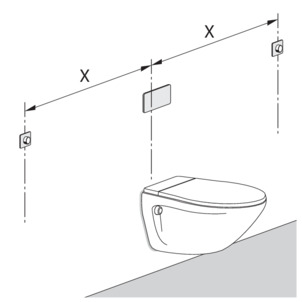

Afstand van de afstandspoelbediening tot het spoelreservoir (x)
min. 1,0 m
max. 1,7 m
Voor de voorbereiding van de elektrische bediening (model 8350.31 of model 8350.32) is een overeenkomstige doorvoerbuis nodig (niet meegeleverd met de elektrische bediening).
Doorvoerbuis van schakelaar resp. knop in het inbouwspoelreservoir voeren om inbouwdoos en inbouwspoelreservoir met elkaar te verbinden.

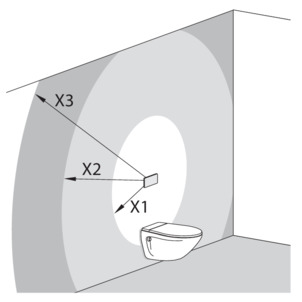

Positionering van netvoeding van het spoelreservoir
X1= max. 0,75 m
X2= max. 2,75 m met een verlengkabel, 1 x artikelnummer 628 505
X3= max. 4,75 m met twee verlengkabels, 2 x artikelnummer 628 505
Bij de fabrieksinstelling van de spoelhoeveelheid is direct naspoelen mogelijk.
Het WC-element is fabrieksmatig op een kleine spoelbeurt van ca. 3 l ingesteld. De kleine spoelbeurt kan in drie standen worden ingesteld: ca. 3 l / 3,5 l / 4 l.

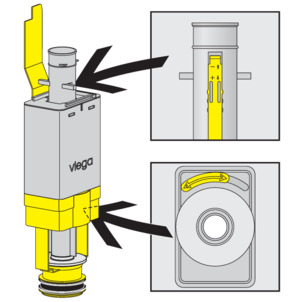

Afvoerventiel uit het inbouwspoelreservoir uitbouwen.
Schuifregelaar aan de zijkant van de overloopbuis op de gewenste kleine spoelbeurt schuiven:
Bovenste positie: ca. 3 l
Middelste positie: ca. 3,5 l
Onderste positie: ca. 4 l
De posities zijn herkenbaar aan de inkervingen.
Het WC-element is fabrieksmatig op een grote spoelbeurt van ca. 6 l ingesteld. De grote spoelbeurt kan traploos van ca. 6 l tot ca. 9 l worden ingesteld.
Afvoerventiel uit het inbouwspoelreservoir uitbouwen.
Schuifregelaar onder het afvoerventiel op de gewenste grote spoelbeurt schuiven:
links: ca. 6 l
rechts: ca. 9 l
Reinigingswerkzaamheden mogen alleen door vakkundig personeel of deskundigen worden uitgevoerd.
Het inbouwspoelreservoir wordt met betrekking tot mechanische, chemische en fysische omstandigheden permanent belast.
Daarom moeten de componenten indien nodig worden gereinigd en de afdichtingen van afvoer en vulventiel worden vervangen.
In gebieden resp. regio's waar de waterhardheid op grond van verhoogde calcium- of magnesiumzouten zeer hoog is, kan er kalkaanslag aan de toe- en afvoerventielen ontstaan.
Afhankelijk van de mate van de aanslag moeten de ventielen worden vervangen.
Product en verpakking scheiden in de verschillende materiaalgroepen (bijv. papier, metalen, kunststoffen of non-ferrometalen) en volgens de nationaal geldende wetgeving afvoeren.
