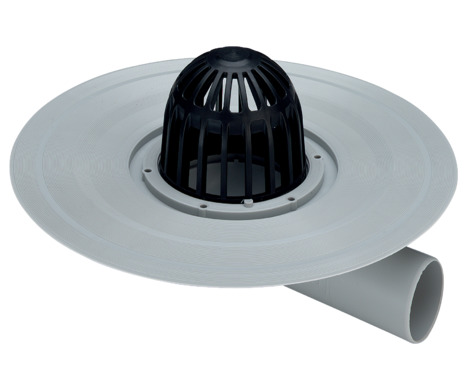

De balkon-/terrasafvoer is geschikt voor de doorstroming van grote waterhoeveelheden.

Technische informatie, zie Technische gegevens .

De afvoer is in continu gebruik bestemd voor de afvoer van huishoudelijk afvalwater, zie Regelgeving uit de paragraaf: media .

• De temperatuur van het afvalwater mag kortdurend tot 95 °C bedragen. Bij continu gebruik moet de temperatuur er duidelijk onder liggen.

• De pH-​waarde moet groter zijn dan 4 en kleiner zijn dan 10.

Het inbrengen van afvalwater dat het productmateriaal kan beschadigen, is niet toegestaan.

De waarden zijn afhankelijk van de totale hoogte van het sifonlichaam.

De montage van de afvoer in ruw beton ziet er als volgt uit:

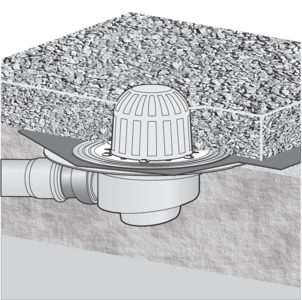

• De afvoer wordt in een vloeruitsparing geplaatst en vervolgens ingegoten.

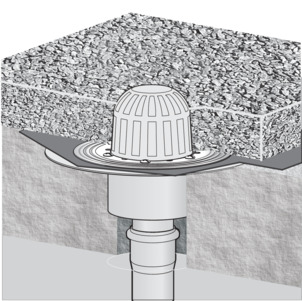

• De afvoer wordt via een afvoerbuis (bijv. een kernboring) in de plafonddoorvoer geplaatst.

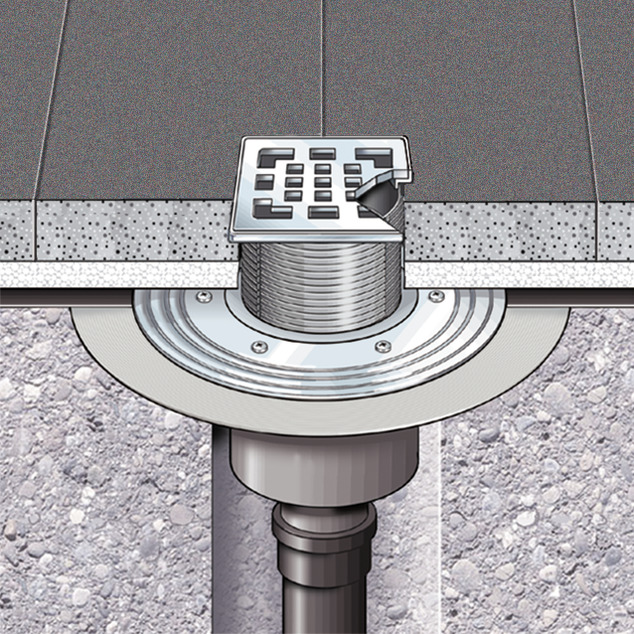

De flens van de afvoer is bestemd voor de conventionele afdichting. Om de afvoer conventioneel af te dichten, heeft u een geschikte afdichtingsmanchet nodig evenals een klemring waarmee de manchet is bevestigd Vereiste toebehoren .

Principe

De conventionele afdichting vindt plaats met afdichtingsmanchetten van bitumen of EPDM. De afdichtingsmanchetten worden direct op het ruwe beton of op de isolatie gelegd. Deze procedure is bijzonder geschikt gebleken voor het afdichten van balkons, terrassen, bodemplaten en keldervloeren. Bovendien worden afdichtingsmanchetten vaak als extra tweede afdichtingslaag onder een combinatieafdichting gelegd.

Voor de inbouw van een afvoer met conventionele afdichting zijn de volgende componenten nodig:

• Afvoer

• Klemring met afdichtingsmanchet voor EPDM- en bitumen-​afdichtingsbanen

Verwerkingsinformatie

De afdichtingsmanchet heeft aan beide kanten een verschillende laag: EPDM / bitumen

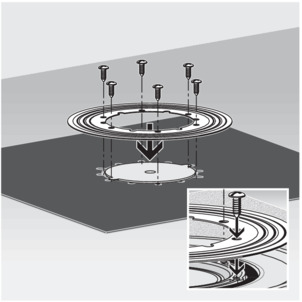

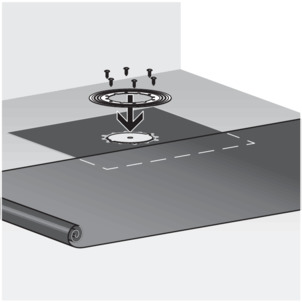

De afdichtingsmanchet op de afvoer plaatsen en met de flens bevestigen. Het hangt af van de gebruikte afdichtingsmanchet welke materiaallaag van de afdichtingsmanchet naar boven wordt gelegd. Informatie hierover vindt u in de montagehandleiding van de afdichtingsflens.

Voor de montage:

• Controleer of de afvoercapaciteit van de geselecteerde afvoer voldoende is voor de optredende waterhoeveelheid Afvoercapaciteit .

• Controleer of de inbouwhoogte van de afvoer bij de hoogte van de geplande vloeropbouw past.

• Zorg ervoor dat de benodigde aansluitleiding met de noodzakelijke helling tot de geplande inbouwplaats werd geïnstalleerd.

• Zet evt. noodzakelijke toebehoren klaar Vereiste toebehoren .

Tijdens de montage:

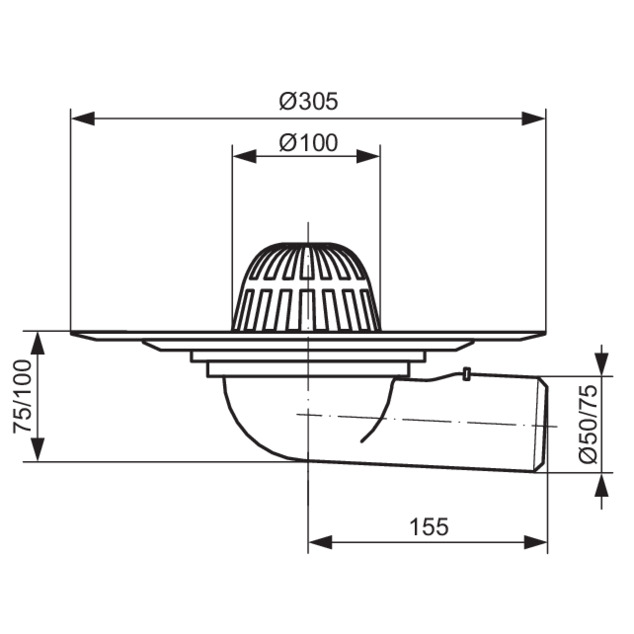

• Neem de inbouwmaten in acht.

Na de montage:

• Onder het volledige oppervlak van de flens van de afvoer moet mortel worden aangebracht.

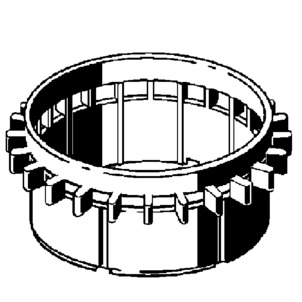

• Kiezelvanger of opzetstuk met rooster, indien niet meegeleverd

• Materiaal voor de bevestiging van de afvoer

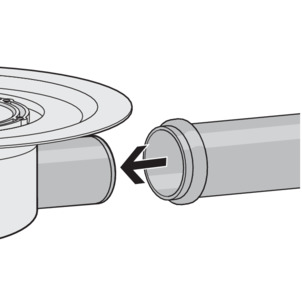

Voor het aanbrengen van de afvoer in de vloeropbouw moet de aansluiting aan het afvoersysteem plaatsvinden. Ga hiervoor als volgt te werk:

Vereisten:

• Voor de aansluiting aan het afvoersysteem ligt er al een buis tot de geplande afvoerpositie.

• De afvoerbuis heeft een inwendige afdichtlip.

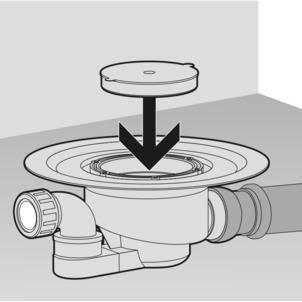

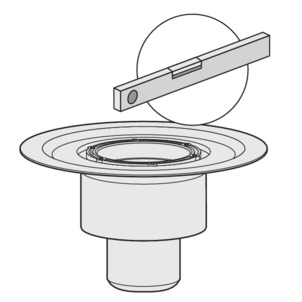

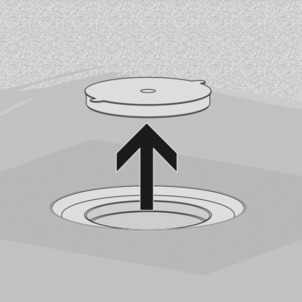

Om de afvoer vakkundig in de vloeropbouw te integreren, moeten enkele punten in acht worden genomen. Ga daarom als volgt te werk om de afvoer voor de volgende werkzaamheden voor te bereiden:

Vereisten:

• De afvoer is aangesloten.

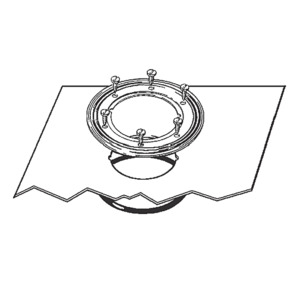

Vereisten:

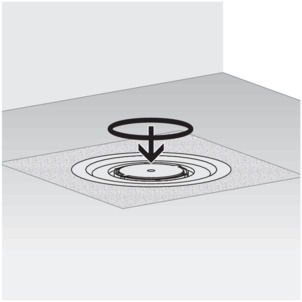

• Een geschikte afdichtingsmanchet en een klemring zijn aanwezig.

• De flens is vrij van zware vervuiling.

• Het gehele oppervlak onder de flens is opgevuld met materiaal en de flens is onbeschadigd.

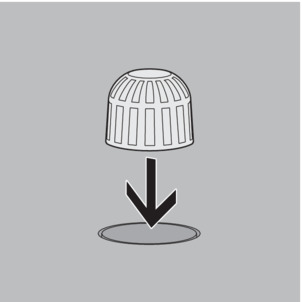

Om de montage van de afvoer af te ronden moet de kiezelvanger nog worden gemonteerd. Ga hiervoor als volgt te werk:

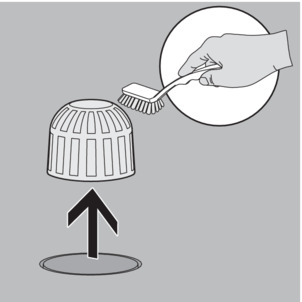

Voor het regelmatige onderhoud en ter voorkoming van kalkvlekken op rooster en frame normale zeep of een mild reinigingsmiddel gebruiken. Geen schuurmiddelen of krassende voorwerpen gebruiken.

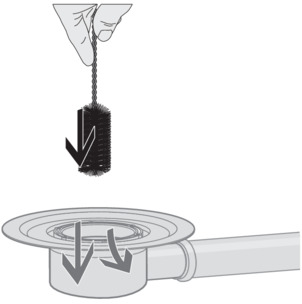

Grove verontreinigingen ook in de omgeving van het sifonlichaam en de sifon, kunnen met huishoudreiniger worden verwijderd. Het reinigingsmiddel na de voorgeschreven inwerkduur zeer grondig met water afspoelen. Er mogen geen resten op de componenten achterblijven.

Wij adviseren om voor de reiniging een mild reinigingsmiddel, een doek en een afwasborstel te gebruiken.
