Sifon
Productinformatie
Sifon
voor opbouw-montage
| Bouwjaar (van): | 1/06/2005 |
Doelgroepen
De informatie in deze handleiding is bestemd voor de volgende groepen personen:
Verwarmings- en sanitairinstallateurs resp. opgeleid vakpersoneel
Voor personen die niet over de opleiding resp. de kwalificatie beschikken, is de montage, installatie en eventueel het onderhoud van dit product niet toegestaan. Deze beperking geldt niet voor eventuele aanwijzingen voor de bediening.
Bij de inbouw van Viega producten moeten de algemeen erkende regels van de techniek en de Viega gebruiksaanwijzingen in acht worden genomen.
Markering van aanwijzingen
Waarschuwings- en aanwijzingsteksten zijn afgezet tegen de andere tekst en extra gemarkeerd met bijbehorende pictogrammen.
GEVAAR!
Dit symbool waarschuwt voor mogelijk levensgevaarlijk letsel.
WAARSCHUWING!
Dit symbool waarschuwt voor mogelijk ernstig letsel.
VOORZICHTIG!
Dit symbool waarschuwt voor mogelijk letsel.
AANWIJZING!
Dit symbool waarschuwt voor mogelijke materiële schade.
INFO!
Aanvullende aanwijzingen en tips.
Aanwijzing over deze taalversie
Deze gebruiksaanwijzing bevat belangrijke informatie over product resp. systeemkeuze, montage en inbedrijfstelling, alsmede over het beoogd gebruik en zo nodig over onderhoudsmaatregelen. Deze informatie over producten, hun eigenschappen en technische handleiding ervan is gebaseerd op de momenteel geldende normen in Europa (bijv. EN) en/of in Duitsland (bijv. DIN/DVGW).
Sommige passages in de tekst kunnen verwijzen naar technische voorschriften in Europa/Duitsland. Deze voorschriften moeten voor andere landen als adviezen gelden, als daar geen overeenkomstige nationale eisen bestaan. De overeenkomstige nationale wetten, standaards, voorschriften, normen en andere technische voorschriften hebben prioriteit boven de Duitse/Europese richtlijnen in deze handleiding: de hier beschreven informatie is niet bindend voor andere landen en gebieden en dienen, zoals gezegd, enkel als ondersteuning.
Toepassingen
De sifon is geschikt voor wastafels met 1¼ inch aansluiting.

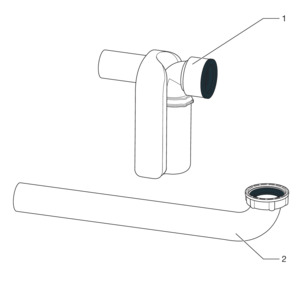

Productbeschrijving
- 1 Sifon
- 2 Afvoerbocht voor 1¼ duim aansluiting met wartelmoer en dichting
Technische gegevens
Afvoercapaciteit | 0,6 l/s |
DN (Diameter Nominaal) uitgangsbuis | DN 32/40 mm |
Aansluiting afvoerbocht | 1¼ |
Waterslothoogte | 50 mm |

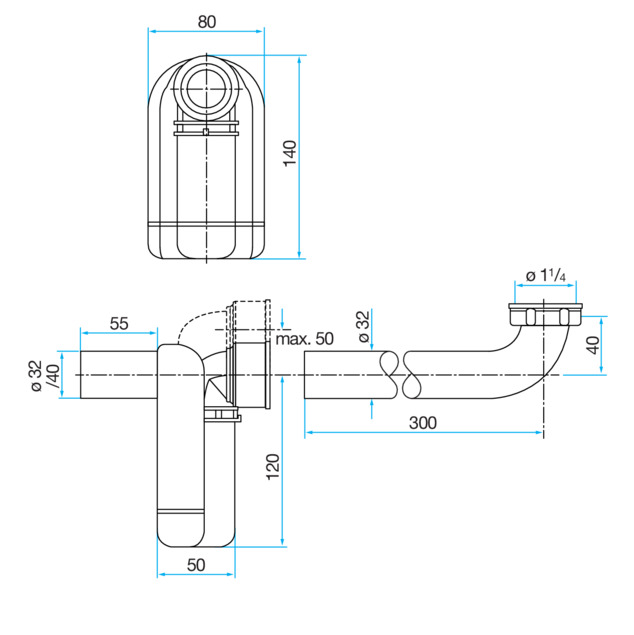

Maatschets
Gebruik
Montage
Montage

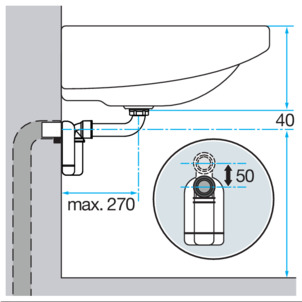

Vereisten:
De wastafel is gemonteerd.
De afvoerleiding is geïnstalleerd.
-

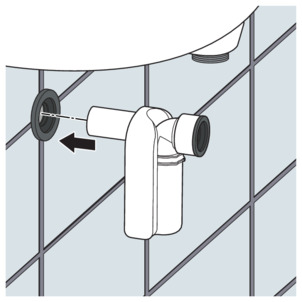

De sifon plaatsen.
-

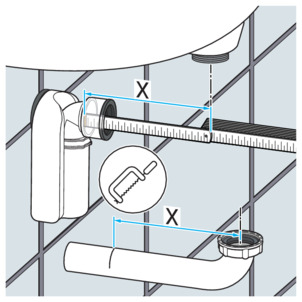

Bepaal de lengte X van de afvoerbocht.
Snij de afvoerbocht op lengte en ontbraam hem.
-

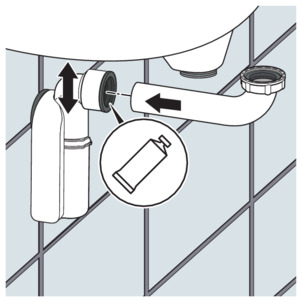

Smeer het afvoerkanaal in met het smeermiddel en breng het in.
-
Stel de hoogte van de val in.
-

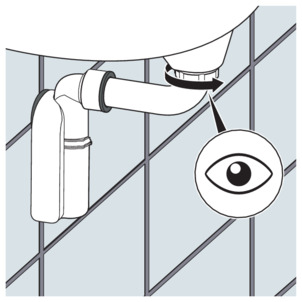

Schroef de afvoerbocht op de wastafel.
Dichtheidscontrole
Als dichtheidscontrole wordt een zuivere visuele controle uitgevoerd. De afvoer op zichtbare lekkage controleren.
Verzorging en reiniging
Verzorging
Grove verontreinigingen ook in de omgeving van het sifonlichaam en de sifon, kunnen met huishoudreiniger worden verwijderd. Het reinigingsmiddel na de voorgeschreven inwerkduur zeer grondig met water afspoelen. Er mogen geen resten op de componenten achterblijven.
-
Voor het regelmatige onderhoud en ter voorkoming van kalkvlekken normale zeep of een mild reinigingsmiddel gebruiken.
-
Grove verontreinigingen met een huishoudelijk reinigingsmiddel verwijderen. Het reinigingsmiddel na de voorgeschreven inwerkduur zeer grondig met water afspoelen.
-
De oppervlakken met een zachte doek afdrogen. Er mogen geen resten op de componenten achterblijven.
Reiniging
AANWIJZING!
Let er bij de reiniging van de afvoer op dat de sifon niet wordt beschadigd.
Verwijdering
Product en verpakking scheiden in de verschillende materiaalgroepen (bijv. papier, metalen, kunststoffen of non-ferrometalen) en volgens de nationaal geldende wetgeving afvoeren.
