Tempoplex Plus-afvoer, grote afvoercapaciteit
Productinformatie
Tempoplex Plus-afvoer, grote afvoercapaciteit
| Bouwjaar (van): | 1/01/2010 |
Voor dit document gelden auteursrechten, meer informatie hierover kunt u vinden op viega.com/legal .
Doelgroepen
De informatie in deze handleiding is bestemd voor de volgende groepen personen:
Verwarmings- en sanitaire installateurs resp. voor geïnstrueerd vakpersoneel
SHK-FachkräfteGebruikers
Eindverbruikers
Aan personen die niet over de opleiding resp. de kwalificatie beschikken, is de montage, installatie en eventueel het onderhoud van dit product niet toegestaan. Deze beperking geldt niet voor eventuele aanwijzingen voor de bediening.
Bij de installatie van Viega producten moeten de algemeen erkende regels van de techniek en de Viega gebruiksaanwijzingen in acht worden genomen.
Markering van aanwijzingen
Waarschuwings- en aanwijzingsteksten zijn afgezet tegen de andere tekst en extra gemarkeerd met bijbehorende pictogrammen.
GEVAAR!
Dit symbool waarschuwt voor mogelijk levensgevaarlijk letsel.
WAARSCHUWING!
Dit symbool waarschuwt voor mogelijk ernstig letsel.
VOORZICHTIG!
Dit symbool waarschuwt voor mogelijk letsel.
AANWIJZING!
Dit symbool waarschuwt voor mogelijke materiële schade.
INFO!
Opmerkingen leveren aanvullende nuttige tips.
Beoogd gebruik
Toepassingen
AANWIJZING!
Gevaar voor beschadigingen door ongeschikte vloeistoffen.
Om de afvoer niet te beschadigen, mag u uitsluitend de volgende vloeistoffen inleiden:
Vloeistoffen met een pH-waarde boven 4
In het huishouden gebruikelijk afvalwater met temperaturen tot 95 °C

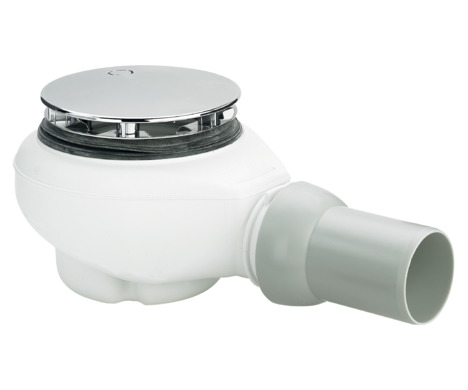

De Tempoplex Plus-afvoer is een afvoer met sifon en kogelscharnier-afvoer (DN 50) voor douchebakken met 90 mm groot afvoergat. De afvoer is geschikt voor vlakke douchebakken en biedt een hoge afvoercapaciteit.
Precieze informatie over alle douchebakmodellen en de geschikte Viega afvoeren vindt u in de catalogus of in het internet.
Productbeschrijving

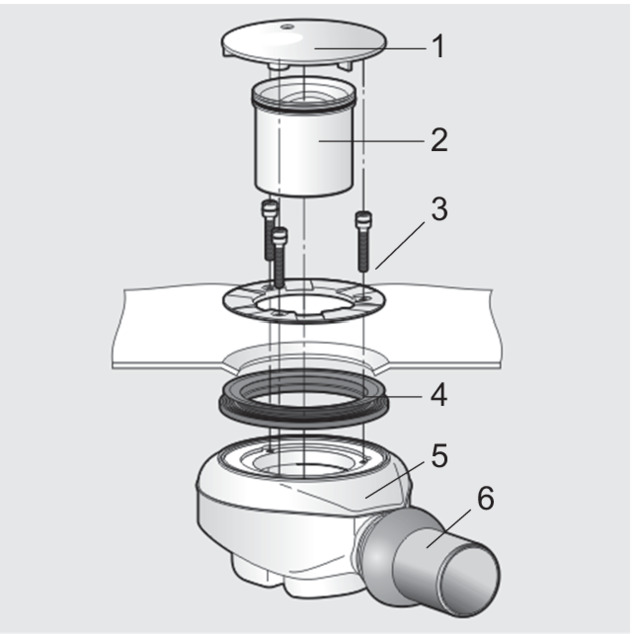

Overzicht
- 1 - Afdekkap
- 2 - Waterslot
- 3 - Bevestigingsflens met schroeven
- 4 - Dichting
- 5 - Sifon
- 6 - Kogelscharnier-afvoerstuk (DN 50)
Technische gegevens
Afvoercapaciteit bij 15 mm stuwhoogte |
|---|
Diameter afvoergat |
DN (diameter nominaal) afvoerstuk |
Hoogte |
Afmetingen en inbouwdiepte |
Waterslothoogte |
0,85 l / s |
90 mm |
50 mm |
90 mm |
50 mm |
Gebruik
Montage-informatie
Montagevoorwaarden
Voor de montage van de afvoer gelden de volgende voorwaarden:
De douchebak is geïnstalleerd.
De afvoerleiding is tot de douchebak geïnstalleerd.
De onderzijde van de douchebak is toegankelijk.
De afvoercapaciteit is voldoende bij een stuwhoogte van 15 mm.

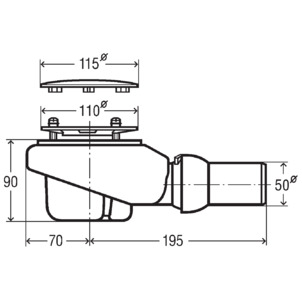

Inbouwmaten
Montage
Afvoer monteren

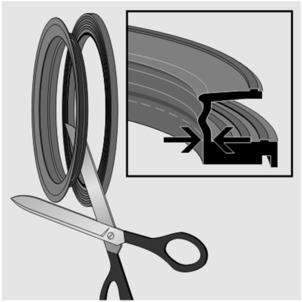

Dichting delen

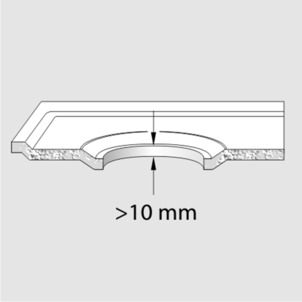

Wanneer de bodem van uw douchebak dikker is dan 10 mm, moet u de dichting als volgt delen:
-
De dichting bij de uitstulping in twee delen snijden.
Dichting inzetten
Om de afvoer te monteren, gaat u als volgt te werk:
-
Dichting op het dichtvlak van de afvoer leggen en in de vasthoudgroef drukken.
-

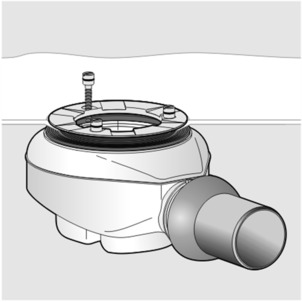

Plaats het sifonlichaam met dichting onder de douchebak.
-
Bovenste deel van de dichting door de afvoeropening leiden.
INFO!Wanneer de dichting moet worden gedeeld: een dichtingsdeel op het afvoerhuis plaatsen en het andere dichtingsdeel in de afvoeropening leggen.

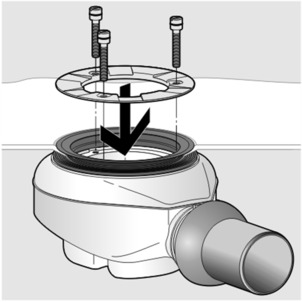

Afvoer bevestigen
-

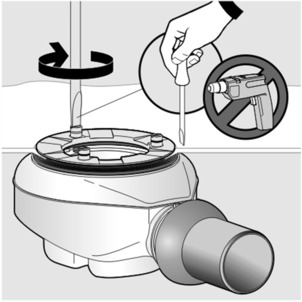

Schroeven met de hand plaatsen.
-
AANWIJZING!
Alleen een schroevendraaier gebruiken, geen accuschroevendraaier.
Schroeven gelijkmatig vastdraaien.
-

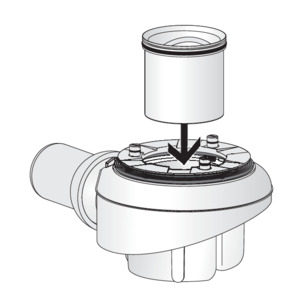

Waterslot in het sifon plaatsen.
-

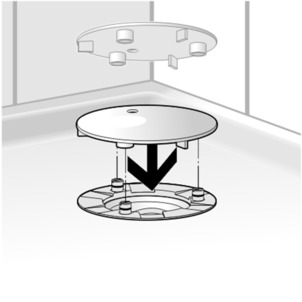

Druk de afdekkap op de drie bevestigingspunten.
Afvoersysteem aansluiten
Ga als volgt te werk om de afvoer aan het afvoersysteem aan te sluiten:
Voorwaarde:
Het sifonlichaam is op de douchebak geïnstalleerd.
-

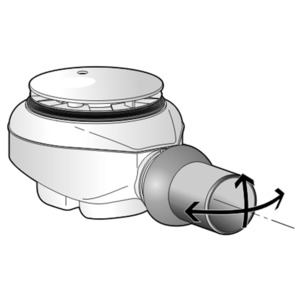

Kogelscharnier-afvoerstuk draaien tot de gewenste positie is bereikt.
-
Afvoerbuis op het afvoerstuk schuiven.
Dichtheidscontrole
Als dichtheidscontrole wordt een zuivere visuele controle uitgevoerd.
-
Afvoergarnituur op zichtbare lekkage controleren.
Verzorging
AANWIJZING!
Gevaar voor beschadigingen door ongeschikte reinigingsmiddelen.
De volgende reinigingsmiddelen kunnen verchroomde oppervlakken beschadigen en mogen daarom niet worden gebruikt:
Schuurmiddelen
Krassende sponzen
Kalk-, gips- of cementoplosser
Oplosmiddelen of andere zuurhoudende reinigingsmiddelen
Voor het regelmatige onderhoud en ter voorkoming van kalkvlekken op draairozet en stop kan normale zeep of een mild reinigingsmiddel worden gebruikt. In geen geval schuurmiddel of krassende voorwerpen gebruiken.
Grove verontreinigingen ook in de omgeving van het sifonlichaam en de sifon, kunnen met huishoudreiniger worden verwijderd. Daarbij moet erop worden gelet dat het reinigingsmiddel na de voorgeschreven inwerkduur zeer grondig met water moet worden afgespoeld. Er mogen geen resten op de componenten achterblijven.
Afvoer reinigen
AANWIJZING!
Let er bij de reiniging van het afvoersysteem op de sifon niet te beschadigen.
-
Afdekkap verwijderen.
-

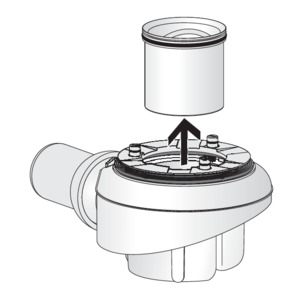

Waterslot er naar boven uithalen.
-

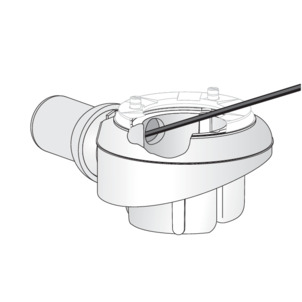

Voor de vrije toegang tot de afvoerleiding:

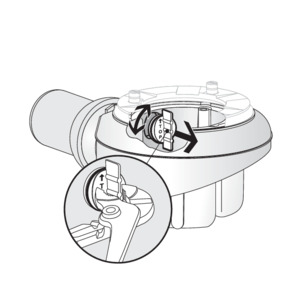

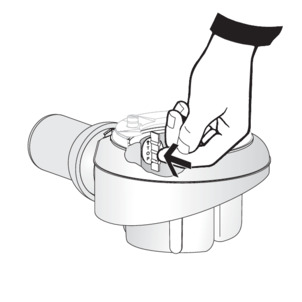

afsluitstop met een tang aan de lip grijpen en lostrekken.
-
Afvoer voorzichtig reinigen, zonder daarbij de garnituur te beschadigen.
-
Afsluitstop vlak afsluitend plaatsen.
-

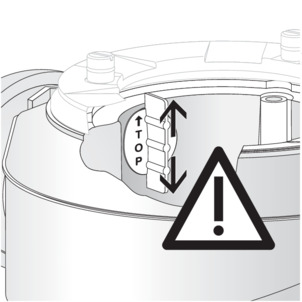

Let erop de afsluitstop correct te positioneren. De lip moet verticaal geplaatst zijn.
-

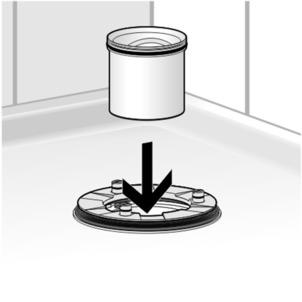

Waterslot plaatsen.
-
Afdekkap plaatsen.
Verwijdering
Product en verpakking scheiden in de verschillende materiaalgroepen (bijv. papier, metalen, kunststoffen of non-ferrometalen) en volgens de nationaal geldende wetgeving afvoeren.
