Advantix-rooster van de douchegoot Visign ER11 contour rond
Productinformatie
Advantix-rooster van de douchegoot Visign ER11 contour rond
voor een laaghoogte van 6–15 mm. (tegels + lijm)
Voor dit document gelden auteursrechten, meer informatie hierover kunt u vinden op viega.com/legal .
Doelgroepen
De informatie in deze handleiding is bestemd voor de volgende groepen personen:
Verwarmings- en sanitairinstallateurs resp. voor geïnstrueerd vakpersoneel
SHK-Fachkräfte
Voor personen die niet over de opleiding resp. de kwalificatie beschikken, is de montage, installatie en eventueel het onderhoud van dit product niet toegestaan. Deze beperking geldt niet voor eventuele aanwijzingen voor de bediening.
Bij de installatie van Viega producten moeten de algemeen erkende regels van de techniek en de Viega gebruiksaanwijzingen in acht worden genomen.
Markering van aanwijzingen
Waarschuwings- en aanwijzingsteksten zijn afgezet tegen de andere tekst en extra gemarkeerd met bijbehorende pictogrammen.
GEVAAR!
Dit symbool waarschuwt voor mogelijk levensgevaarlijk letsel.
WAARSCHUWING!
Dit symbool waarschuwt voor mogelijk ernstig letsel.
VOORZICHTIG!
Dit symbool waarschuwt voor mogelijk letsel.
AANWIJZING!
Dit symbool waarschuwt voor mogelijke materiële schade.
INFO!
Aanvullende aanwijzingen en tips.
Aanwijzing over deze taalversie
Deze gebruiksaanwijzing bevat belangrijke informatie over product resp. systeemkeuze, montage en inbedrijfstelling, alsmede over het beoogd gebruik en zo nodig over onderhoudsmaatregelen. Deze informatie over producten, hun eigenschappen en technische handleiding ervan is gebaseerd op de momenteel geldende normen in Europa (bijv. EN) en/of in Duitsland (bijv. DIN/DVGW).
Sommige passages in de tekst kunnen verwijzen naar technische voorschriften in Europa/Duitsland. Deze voorschriften moeten voor andere landen als adviezen gelden, als daar geen overeenkomstige nationale eisen bestaan. De overeenkomstige nationale wetten, standaards, voorschriften, normen en andere technische voorschriften hebben prioriteit boven de Duitse/Europese richtlijnen in deze handleiding: de hier beschreven informatie is niet bindend voor andere landen en gebieden en dienen, zoals gezegd, enkel als ondersteuning.
Eveneens geldende documenten
Deze handleiding beschrijft de montage van een toebehorenset voor een Advantix Vario-douchegoot in grove stappen.
INFO!
Voor de montage van de toebehorenset moet ook de gebruiksaanwijzing van de Advantix Vario-douchegoot absoluut in acht genomen worden.
Certificatie
Gegevens conform DIN EN 1253, tabel 7
Fabrikant | Viega Holding GmbH & Co.KG |
Markering van fabrikant |  |
Overeenstemmingsmerkteken |  |
Adres | Viega Technology GmbH & Co.KG |
Toepasselijke norm | DIN EN 1253‑2 |
Belastingsklasse | K3 |
Productklasse met betrekking tot het temperatuurgedrag | A |
Productbeschrijving

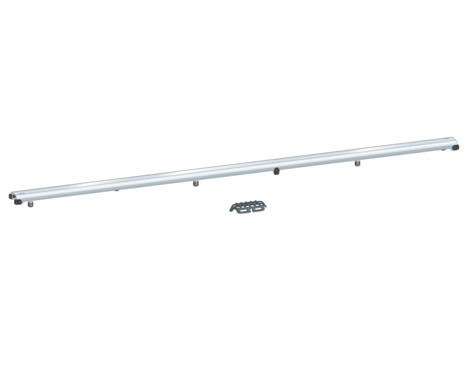

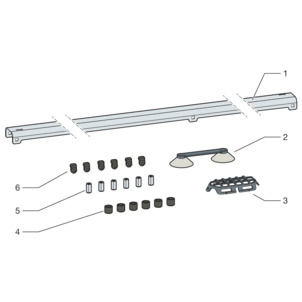

Overzicht
- 1 Rooster
- 2 Zuignap
- 3 Zeefinzetstuk
- 4 Rubberen dop
- 5 Schroefdraadvoeten
- 6 Stopset
Gebruik
Montage-informatie

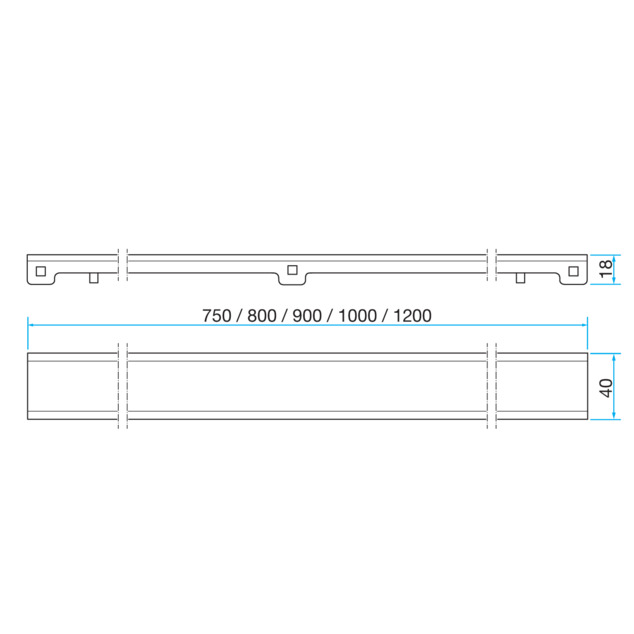

Inbouwmaten
Montage
Rooster monteren
Rooster monteren
-

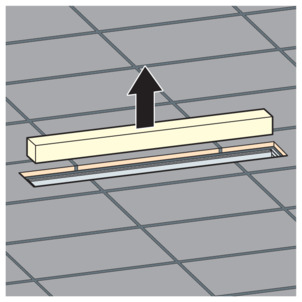

De bouwbescherming verwijderen.
-

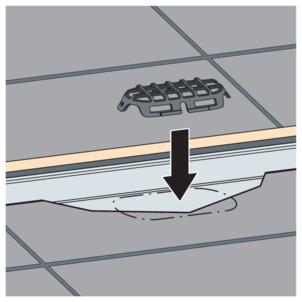

De zeefinzet plaatsen.
-

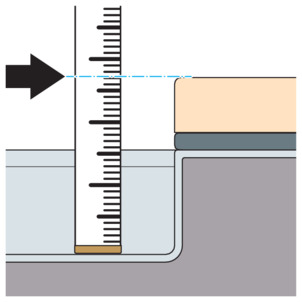

De benodigde hoogte van de bodem van de douchegoot tot de bovenkant van de tegels bepalen.
-

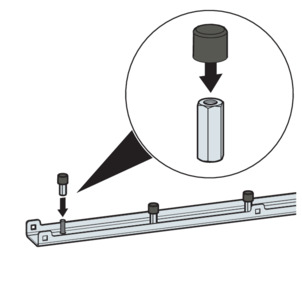

De schroefdraadvoeten en rubber kappen plaatsen.
-

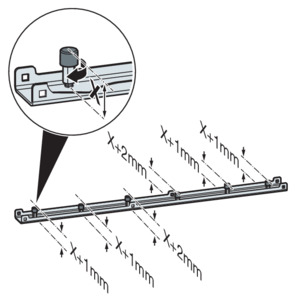

De afstand boven de schroefdraadvoeten instellen.
Voor bedekkingshoogten van 6–15 mm.
-

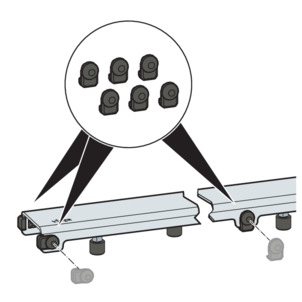

De stoppen plaatsen.
-

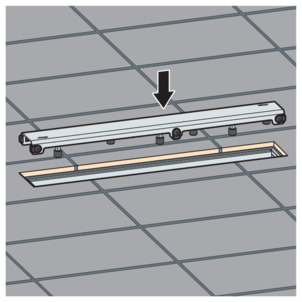

Het rooster plaatsen en eventueel iets bijstellen.

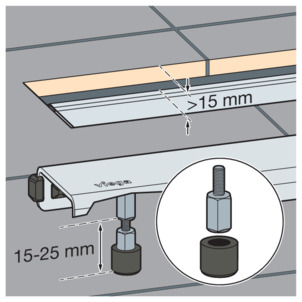

Voor bedekkingshoogten van meer dan 15 mm de verlengset (model497.10)) gebruiken.
-
Extra schroefdraadvoeten monteren.
Verzorging
AANWIJZING!
Gevaar voor beschadigingen door ongeschikte reinigingsmiddelen.
De volgende reinigingsmiddelen kunnen verchroomde oppervlakken beschadigen en mogen daarom niet worden gebruikt:
Schuurmiddelen
Krassende sponzen
Kalk-, gips- of cementoplosser
Oplosmiddelen of andere zuurhoudende reinigingsmiddelen
Voor het regelmatige onderhoud en ter voorkoming van kalkvlekken kan normale zeep of een mild reinigingsmiddel worden gebruikt. In geen geval schuurmiddel of krassende voorwerpen gebruiken.
Grove verontreinigingen ook in de omgeving van het sifonlichaam en de sifon, kunnen met huishoudreiniger worden verwijderd. Daarbij moet erop worden gelet dat het reinigingsmiddel na de voorgeschreven inwerkduur zeer grondig met water moet worden afgespoeld. Er mogen geen resten op de componenten achterblijven.
Verwijdering
Product en verpakking scheiden in de verschillende materiaalgroepen (bijv. papier, metalen, kunststoffen of non-ferrometalen) en volgens de nationaal geldende wetgeving afvoeren.
