Tempoplex-lefolyó
Termékinformáció
Tempoplex-lefolyó
| Gyártási évtől: | 2010.01.01. |
A dokumentumra szerzői jogok vonatkoznak, további információkat a viega.com/legal webhelyen találhat.
Célcsoportok
Az utasításban található információk a következő személyekre vonatkoznak:
Fűtés- és vízvezeték szerelők, ill. képzett szakemberek
SHK-FachkräfteÜzemeltetők
Végfelhasználók
A fent megnevezett képzettséggel, ill. képesítéssel nem rendelkező személyek számára a termék szerelése, telepítése és adott esetben karbantartása nem megengedett. Ez a korlátozás nem vonatkozik a lehetséges kezelési tudnivalókra.
A Viega termékek beszerelését a technika általánosan elismert szabályai és a Viega használati utasítások szerint kell végezni.
Megjegyzések jelölése
A figyelmeztető és a tájékoztató szövegek a további szövegektől elkülönítve, megfelelő piktogramokkal vannak megjelölve.
VESZÉLY!
Ez a szimbólum lehetséges életveszélyes sérülésekre figyelmeztet.
FIGYELEM!
Ez a szimbólum lehetséges súlyos sérülésekre figyelmeztet.
VIGYÁZAT!
Ez a szimbólum lehetséges sérülésekre figyelmeztet.
FELHÍVÁS!
Ez a szimbólum lehetséges anyagi károkra figyelmeztet.
INFORMÁCIÓ!
A megjegyzések további hasznos tanácsokat nyújtanak.
Rendeltetésszerű használat
Alkalmazási területek
FELHÍVÁS!
Sérülés veszélye nem megfelelő folyadékok által.
A lefolyó sérülésének megelőzése érdekében abba csak a következő folyadékokat engedje:
4-nél magasabb pH-értékű folyadékok
legfeljebb 95 °C hőmérsékletű háztartási szennyvizek
A Tempoplex lefolyó egy szagelzáróval rendelkező lefolyó 90 mm széles lefolyónyílással rendelkező zuhanytálcákhoz.
Pontos információk az összes zuhanytálca-modellről és a megfelelő Viega lefolyókról a katalógusban vagy az interneten találhatók.
Termékleírás
Áttekintés
- 1 - Takarófedél
- 2 - Merülőcső
- 3 - Rögzítőkarima csavarokkal
- 4 - Tömítés
- 5 - Szagelzáró
Műszaki adatok
Lefolyási teljesítmény 15 mm torlasztási magasságnál |
|---|
Lefolyónyílás átmérője |
Lefolyócsonk DN (névleges átmérő) |
Magasság |
Méretek és beépítési mélység |
Vízzár-magasság |
0,64 l / s |
90 mm |
40 / 50 mm |
80 mm |
50 mm |
Kezelés
Szerelési információk
Szerelési feltételek
A lefolyó szerelésére a következő előfeltételek vonatkoznak:
A zuhanytálcát beszerelték.
A vízelvezető vezetéket a zuhanytálcáig lefektették.
A zuhanytálca alsó oldala hozzáférhető.
A lefolyási teljesítmény kielégítő 15 mm torlasztási magasságnál.

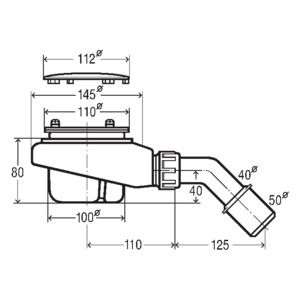

Beépítési méretek
Szerelés
A lefolyó beszerelése
A tömítés felosztása

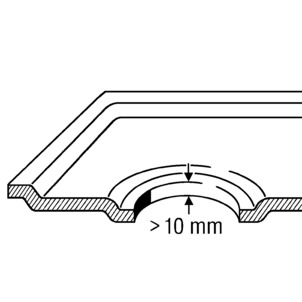

Ha zuhanytálcájának alja vastagabb 10 mm-nél, akkor a tömítéseket a következő módon ossza fel:
-

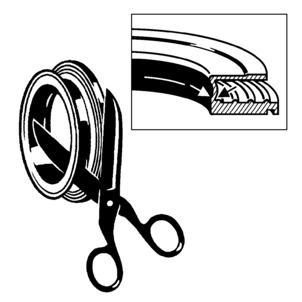

A tömítést a tömítés kidudorodásánál vágja két részre.
A tömítés behelyezése
A lefolyó beszerelése során a következőképpen járjon el:
-

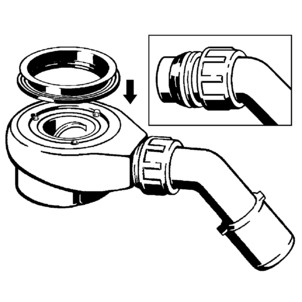

A tömítést helyezze fel a lefolyó tömítőfelületére, és nyomja be a tartóhoronyba.
-
A lefolyótestet a tömítéssel pozícionálja a zuhanytálca alá.
-
A tömítés felső részét vezesse át a lefolyónyíláson.
INFORMÁCIÓ!Ha a tömítést szét kellett vágni: A tömítés egyik részét helyezze rá a lefolyóházra, a másik részt pedig helyezze be a lefolyónyílásba.
A lefolyó rögzítése
-

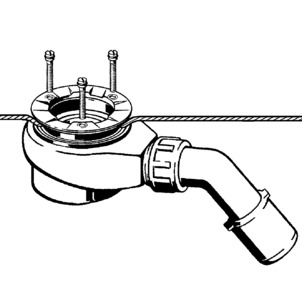

Kézzel helyezze be a csavarokat.
-
FELHÍVÁS!

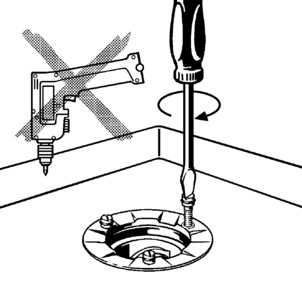

Csak csavarhúzót használjon, ne dolgozzon akkus csavarozóval.

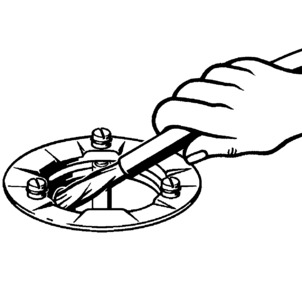

Húzza meg egyenletesen a csavarokat.
-

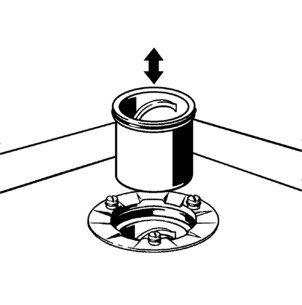

Helyezze be a merülőcsövet a szagelzáróba.
-

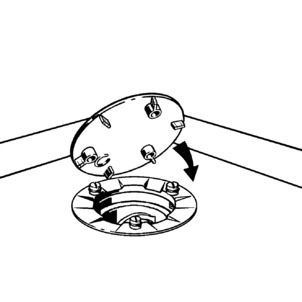

A takarófedelet nyomja rá a három rögzítési pontra.
A szennyvízrendszer csatlakoztatása
A lefolyónak a szennyvízrendszerre való csatlakoztatása során a következőképpen járjon el:
Előfeltétel:
A lefolyótestet beszerelték a zuhanytálcába.
-

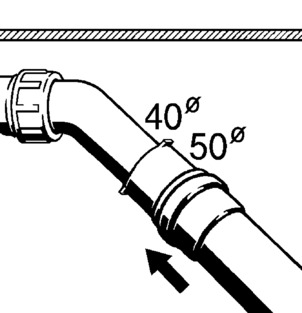

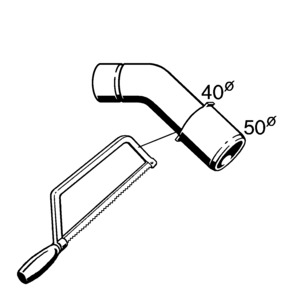

Ha a szennyvízcső csak 40 mm átmérőjű, akkor fűrészelje le a lefolyóívet.
-
A szagelzárót úgy igazítsa be, hogy a lefolyóív a szűkítő idommal csatlakoztatható legyen a szennyvízvezetékre.
A lefolyót a csuklós résznél addig forgassa, míg nem éri el a kívánt pozíciót.
-
A szennyvízcsövet nyomja rá a lefolyóívre.
Tömítettségvizsgálat
Tömítettségvizsgálatként elegendő egy egyszerű szemrevételezéses ellenőrzés.
-
A lefolyókészletet ellenőrizze látható tömítetlenségek vonatkozásában.
Gondozás
FELHÍVÁS!
Sérülés veszélye nem megfelelő tisztítószerek által.
A következő tisztítószerek károsíthatják a krómozott felületeket, ezért azokat tilos tisztításhoz használni:
súrolószerek
karcoló szivacsok
mész-, gipsz- vagy cementoldószerek
oldószerek vagy más savtartalmú tisztítószerek
A rendszeres gondozáshoz és vízkőlerakódások megelőzéséhez használjon normál szappant vagy lágy tisztítószert. Semmi esetre ne használjon súrolószert vagy karcoló tárgyakat.
A durva szennyeződéseket, a lefolyótest és a szifon környékén is, háztartási tisztítószerrel tudja eltávolítani. Ügyeljen rá, hogy a tisztítószert az előírt hatásidő letelte után tiszta vízzel nagyon alaposan mossa le. Az alkatrészeken nem szabad maradványoknak visszamaradniuk.
A lefolyó tisztítása
FELHÍVÁS!
A lefolyórendszer tisztítása során ügyeljen rá, hogy ne sérüljön a szagelzáró.
-
Emelje le a takarófedelet.
-

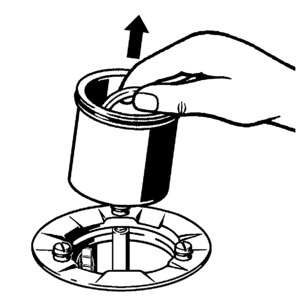

Felfelé húzva emelje ki a merülőcsövet.
-
A lefolyóvezetékhez való szabad hozzáféréshez:

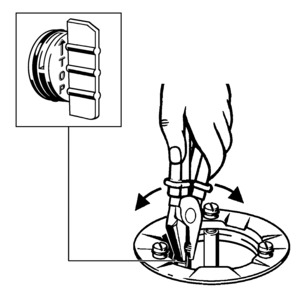

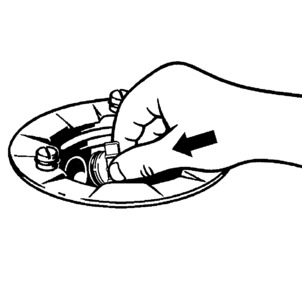

Fogóval fogja meg a záródugó fedőrészét, és húzza ki.
-
Óvatosan tisztítsa meg a lefolyót, ügyeljen rá, hogy közben ne sérüljön a berendezés.
-

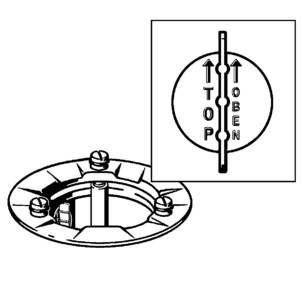

Helyezze be a záródugót úgy, hogy az a felületbe illeszkedjen.
-
Ügyeljen a záródugó megfelelő pozicionálására. A fedőrésznek függőlegesen kell feküdnie.
-
Helyezze be a merülőcsövet.
-
Helyezze fel a takarófedelet.
Ártalmatlanítás
A terméket és a csomagolást a mindenkori anyagcsoportok (pl. papír, fém, műanyag, nemvasfémek) szerint kell szétválogatni és a hatályos nemzeti törvényhozás értelmében ártalmatlanítani.
