Vegye figyelembe továbbá a következő fejezetben ismertetett információkat: Korrózió .

Az alkalmazás többek között a következő területeken lehetséges:

• gázszerelések

• cseppfolyósgáz-​szerelések

A gázszerelések tervezésekor, kivitelezésekor, módosításakor és üzemeltetésekor figyelembe kell venni a hatályos irányelveket, lásd Szabálygyűjtemények a következő szakaszból: Alkalmazási területek .

A használat a következőkben ismertetett gázszerelés esetén lehetséges:

• gázszerelések

  • Alacsony nyomástartomány ≤ 100 hPa (100 mbar)

  • Közepes nyomástartomány 100 hPa (100 mbar) és 0,1 MPa (1 bar) között

• cseppfolyósgáz-​szerelések

  • cseppfolyósgáz-​tartállyal közepes nyomástartományban az 1. fokozat nyomásszabályozó szelepe után, cseppfolyósgáz-​tartályon > 100 hPa (100 mbar), 0,5 MPa (5 bar) értékű megengedett üzemi nyomásig

  • cseppfolyósgáz-​tartállyal alacsony nyomástartományban ≤ 100 hPa (100 mbar) 2. fokozat nyomásszabályozó szelepe után

  • cseppfolyósgáz nyomástartó edénnyel (LPG palackok) < 16 kg

    kis palack nyomásszabályozó szelep után

  • cseppfolyósgáz-​tartállyal (LPG palack) ≥ 16 kg

    nagy palack nyomásszabályozó után

Figyelembe kell venni a hatályos irányelveket, lásd Szabálygyűjtemények a következő szakaszból: Alkalmazási területek .

A modell többek között a következő közegekhez alkalmas:

• Gázok, lásd: Szabálygyűjtemények a következő szakaszból: Közegek

• Cseppfolyós gázok, csak gáz halmazállapotban, háztartási és ipari alkalmazásokhoz, lásd: Szabálygyűjtemények a következő szakaszból: Közegek .

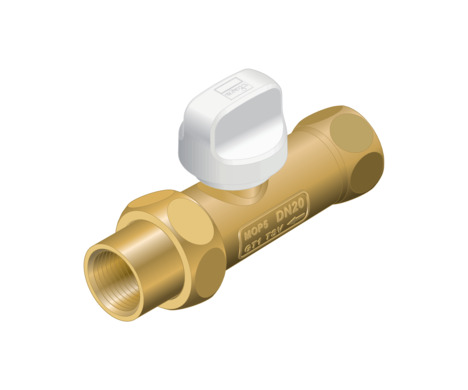

A modell felszereltsége a következő:

• krómozott sárgaréz ház

• bemeneti oldal Rp-​belső menettel

• kimeneti oldal Rp-​belső menetes csavarzattal, kúpra szerelt tömítőelemmel

• szürke működtető fogantyú biztonsági zárral

• termikus elzáró berendezés (TAE)

A modellbe automatikusan rögzülő biztonsági zár került beépítésre. Nyitáshoz elfordítás előtt nyomja le a fogantyút.

Ebbe a modellbe egy hőhatásra záró szelep (TAE) került beépítésre.

A fokozott termikus terhelhetőséggel (HTB) szemben támasztott követelményeknek nem megfelelő gázkészülékek és egyéb komponensek előtt tűzvédelmi okokból hőhatásra záró szerelvény (TAE) használata indokolt. A TAE megfelel az érvényes irányelvek követelményeinek, lásd Szabványok és szabálygyűjtemények .

A modell a következő méretekben érhető el: Rp ½ / ¾ / 1.

A meneten keresztül tömítő menetes csatlakozás előfeltétele egy, az érvényes irányelveknek megfelelő menetpár, lásd Szabálygyűjtemények a következő szakaszból: Menetes csatlakozó . Ezen irányelveknek megfelelően egy jóváhagyott menetpár egy kúpos külső menetből és egy hengeres belső menetből áll, pl. R ¾ és Rp ¾.

A menetek tömítéséhez csak kereskedelmi forgalomban kapható és kloridmentes, a DVGW által jóváhagyott tömítőanyagokat használjon az érvényes irányelvek szerint, lásd Szabálygyűjtemények a következő szakaszból: Menetes csatlakozó .

A modell a következőképpen van megjelölve:

• MOP5 maximális üzemi nyomás 0,5 MPa (5 bar)

• GT1 maximális üzemi nyomás, fokozott termikus terhelhetőséggel (HTB) szemben támasztott követelmény esetén max. 0,1 MPa (1 bar)

• folyásirány jelölése

• DVGW felirat

• méret

• állásjelző

• TSV jelölés hőre záró szelephez

Amennyiben a témával kapcsolatosan kérdései merülnének fel, úgy forduljon Viega Service Centerhez.

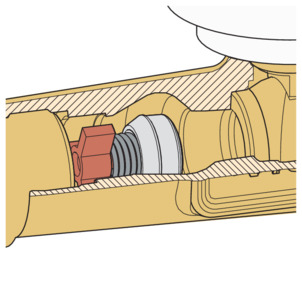

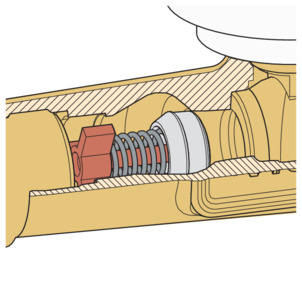

A tömítőkúpot egy rugó feszíti elő, és egy forrasz tartja a helyén. A rugó ellazul, és a szelepkúpot benyomja az átfolyónyílásba. Ezzel lezárul a gázáramlás, és a szelep így tartósan tömítve zárva marad.

Teljesítse az érvényes irányelvek szerinti követelményeket, lásd Szabálygyűjtemények a következő szakaszból: Működési mód :
A termikus elzáró berendezéseknek (TAE) 95 °C ± 5 K hőmérséklet-​terhelésnél kell kioldaniuk, azaz maguktól zárniuk, és csak 30 percig tartó, 650 °C fokos hőmérséklet-​terhelésnél rendelkezhetnek egy veszélytelen szivárgási sebességgel.

A modell telepítéséhez a következő üzemi feltételeket vegye figyelembe:

Az érvényes irányelvek szerint az üzemi hőmérséklet tartománya -20 °C és 60 °C közé esik, lásd Szabványok és szabálygyűjtemények .

A korrózióvédelmi intézkedéseket az alkalmazási területtől függően kell figyelembe venni.

Különbséget kell tenni külső (földbe és szabadon fektetett külső vezetékek) és belső vezetékek között.

Információkat az alkalmazási területről lásd még Alkalmazási területek .

A korrózióvédelemnél figyelembe kell venni a hatályos irányelveket, lásd Szabálygyűjtemények a következő szakaszból: korrózió .

A helyiségekben szabadon fektetett vezetékek és szerelvények normál körülmények között nem igényelnek külső korrózióvédelmet.

Kivételt képeznek a következő esetek:

• Külső érintkezés kloridtartalmú anyagokkal.

• A nemesacél csövek nem érintkezhetnek kloridtartalmú anyagokkal vagy habarccsal

• Érintkezés agresszív anyagokkal, úgymint nitrit- vagy ammóniumtartalmú anyagok.

• agresszív környezetben

A szállítás és a tárolás által a rendszerkomponensek adott esetben károsodást szenvedhetnek.

• Ellenőrizze az összes elemet.

• Cserélje ki a sérült komponenseket.

• Ne javítsa meg a sérült komponenseket.

• A szennyeződött komponenseket tilos beszerelni.

A szerelésnél vegye figyelembe a következőket:

• Vegye figyelembe a folyásirány jelölését.

• A modellt ne takarja le és ne fesse be.

• A modellt ne telepítse fűtött zónákban (pl. forró füstgázoknak vagy erős hősugárzásnak kitett környezetben).

• Ellenőrizze a kúpon lévő tömítőelemet sérülések szempontjából. Szemrevételezés céljából lazítsa meg a hollandi anyát, majd húzza meg ismét. A szemrevételezést követően – szükség esetén – húzza meg újra a kimeneti oldal csavarzatát.

• Használjon megfelelő szerszámot.

A kivételeket, kiválasztási szempontokat és a részegységek elhelyezését az érvényes irányelvek tárgyalják, lásd Szabványok és szabálygyűjtemények .

Az üzembe helyezést megelőzően a szerelőnek tömörség-​ellenőrzést kell végeznie.

Ezt a vizsgálatot kész, de el nem takart rendszeren kell elvégezni.

Figyelembe kell venni a technika általánosan elismert szabályait és az érvényes irányelveket, lásd: Szabálygyűjtemények a következő szakaszból: Tömörség-ellenőrzés .

Az eredményt dokumentálni kell.
