A használat többek között a következő területeken lehetséges:

• gázszerelések

• cseppfolyósgáz-​szerelések

Áramláskorlátozók, gázszerelésekbe történő utólagos felszerelése esetén a modell már meglévő kétcsonkú gázmérőknél is használható. A régi gázmérő csavarzat ezzel a modellel helyettesíthető.

A gázszerelések tervezésekor, kivitelezésekor, módosításakor és üzemeltetésekor figyelembe kell venni a hatályos irányelveket, lásd Szabványok és szabálygyűjtemények .

A modell többek között a következő közegekhez alkalmas:

• Gázok, lásd Szabványok és szabálygyűjtemények

• Cseppfolyós gázok csak gázhalmazállapotban, háztartási és ipari alkalmazásokhoz, lásd Szabványok és szabálygyűjtemények .

A modell felszereltsége a következő:

• Sárgaréz ház

• Bemeneti oldal R külső menettel

• Kimeneti oldal G 1¼ menetes csatlakozó-csavarzattal

A modell a következő méretekben érhető el:

A modell gyárilag Nyhalit tömítéssel rendelkezik. A tömítés ellenálló a fokozott termikus terhelhetőséggel (HTB) szemben.

A meneten keresztül tömítő menetes csatlakozás előfeltétele egy, az érvényes irányelveknek megfelelő menetpár, lásd Szabványok és szabálygyűjtemények . Ezen irányelveknek megfelelően egy jóváhagyott menetpár egy kúpos külső menetből és egy hengeres belső menetből áll, pl. R ¾ és Rp ¾.

A menetek tömítéséhez csak kereskedelmi forgalomban kapható és kloridmentes, a DVGW által jóváhagyott tömítőanyagokat használjon az érvényes irányelvek szerint, lásd Szabványok és szabálygyűjtemények .

Az áramláskorlátozó matricával van ellátva. A matrica a következő, az érvényes irányelveknek megfelelő, előírt műszaki adatokat tartalmazza, lásd még Szabványok és szabálygyűjtemények :

• gázáramlásőr névleges érték V̇_Gas (színes jelölés)

• Folyásirány jelölése

• Névleges átmérő DN-​ben

• Áramláskorlátozó típus

• DVGW-​felirat

• Üzemi nyomástartomány

• Beépítési helyzet

A matrica színe az áramláskorlátozó V̇_Gas értékétől függ.

Amennyiben a témával kapcsolatosan kérdései merülnének fel, úgy forduljon Viega Service Centerhez.

A gázáramlásőr aktív védőintézkedésnek számít gázszerelésnél. A gázáramlásőr megszakítja a gázáramlást, ha nem rendeltetésszerű gázkilépésre kerül sor.
A gázáramlásőrt az érvényes irányelvek szerint vizsgálták be, lásd Szabványok és szabálygyűjtemények .

A továbbiakban a következő szimbólumok és megnevezések érvényesek:

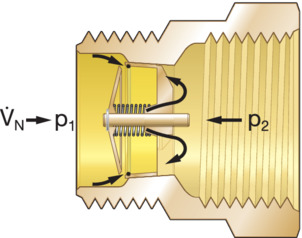

Normál üzemben a gázáramlásőr teljesen nyitva van. A tervezett névleges térfogatáram halad át rajta.

Az üzemi térfogatáram stabil. A p₁ és p₂Δp-​je állandó.

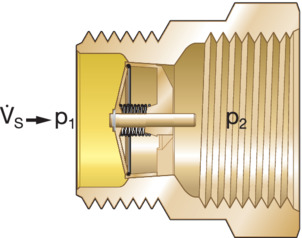

Zavar esetén nyomáscsökkenés következik be az utána lévő csővezetékben, így az átfolyás erősen megnövekedik. A p₂ területen bekövetkező nyomáscsökkenés révén elérésre kerül a záró átfolyás. p₁ a szeleptányért nyomja, és megszakítja az átfolyást.

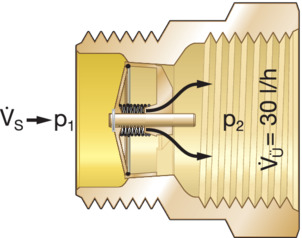

A zavar elhárítása után a p₁ és p₂ nyomások újra kiegyenlítődnek, azaz gáz áramlik át a túláramnyíláson.

Túláramló mennyiség = 30 l/h 100 hPa esetén (100 mbar).

A szeleptányér a p₂ és a p₁-vel szembeni rugóerővel nyílik ki.

A gázáramlásőr újra normál üzemben van.

A modell telepítéséhez a következő üzemi feltételeket vegye figyelembe:

Az érvényes irányelvek szerint az üzemi hőmérséklet tartománya -20° C és max. +60° C közé esik, lásd Szabványok és szabálygyűjtemények .

A korrózióvédelmi intézkedéseket az alkalmazási területtől függően kell figyelembe venni.

Különbséget kell tenni külső (földbe és szabadon fektetett külső vezetékek) és belső vezetékek között.

A korrózióvédelemnél figyelembe kell venni a hatályos irányelveket, lásd Szabványok és szabálygyűjtemények .

A helyiségekben szabadon fektetett vezetékek és szerelvények normális körülmények között nem igényelnek külső korrózióvédelmet.

Kivételt képeznek a következő esetek:

• Külső érintkezés áll fenn kloridtartalmú anyagokkal.

• A nemesacél csövek nem érintkezhetnek kloridtartalmú anyagokkal vagy vakolattal.

• Érintkezés áll fenn agresszív anyagokkal, úgymint nitrit- vagy ammóniumtartalmú anyagokkal.

• Agresszív környezet

A szállítás és a tárolás által a rendszerkomponensek adott esetben károsodást szenvedhetnek.

• Ellenőrizzen valamennyi komponenst.

• Cserélje ki a sérült komponenseket.

• Ne javítsa meg a sérült komponenseket.

• A szennyeződött komponenseket tilos beszerelni.

A szerelésnél vegye figyelembe a következőket:

• Csak olyan gázáramlásőröket telepítsen, melyek illeszkednek a csatlakoztatott készülékekhez és a szerelvényhez.

• A tömítőanyagok túlzott használata befolyásolhatja a működést.

• A modellt ne takarja le és ne fesse be.

• Használjon megfelelő szerszámot.

A kivételeket, kiválasztási szempontokat és a részegységek elhelyezését az érvényes irányelvek tárgyalják, lásd Szabványok és szabálygyűjtemények .

A modellt közvetlenül a golyós gázmérőcsap után és a gázmérő-bemenet előtt kell telepíteni.

A modell szerelése során vegye figyelembe a folyásirány jelölését. A folyásirány jelölése a színes matricán található.

A modell csak folyásirány szerint függőleges helyzetben lefelé szerelhető be.

Vezeték-​kiegyenlítés a biztosítható hosszúságon keresztül nem szükséges.

Az üzembe helyezést megelőzően a szerelőnek tömörségvizsgálatot kell végeznie.

Ezt a vizsgálatot kész, de még el nem takart rendszeren kell elvégezni.

Figyelembe kell venni a hatályos irányelveket, lásd Szabványok és szabálygyűjtemények .

Az eredményt dokumentálni kell.
