Set de finition Multiplex Visign M3
Informations produit

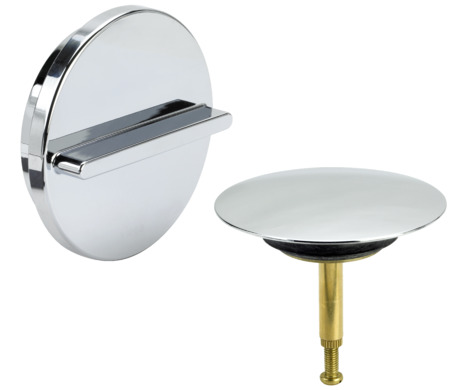

Set de finition Multiplex Visign M3
pour unité de base de vidage avec trop-plein
| Année de fabrication (à partir de): | 01-06-15 |
Ce document est soumis aux droits d'auteur. Vous trouverez des informations complémentaires sur viega.com/legal .
Groupes cible
Les informations de cette notice s'adressent aux groupes de personnes suivants :
chauffagistes et installateurs sanitaires professionnels et/ou personnel qualifié et formé
SHK-Fachkräfteexploitants
utilisateurs finaux
Les personnes qui ne disposent pas de la formation ou qualification indiquée ci-dessus ne sont pas habilitées au montage, à l'installation et, le cas échéant, à la maintenance de ce produit. Cette restriction ne s'applique pas aux éventuelles remarques concernant l'utilisation.
Le montage des produits Viega doit être effectué dans le respect des règles techniques généralement reconnues et des notices d'utilisation Viega.
Identification des remarques
Les textes d'avertissement et de remarque sont en retrait par rapport au reste du texte et identifiés de manière spécifique par des pictogrammes.
DANGER !
Avertit d'éventuelles blessures mortelles.
AVERTISSEMENT !
Avertit d'éventuelles blessures graves.
ATTENTION !
Avertit d'éventuelles blessures.
REMARQUE !
Avertit d'éventuels dommages matériels.
INFORMATION !
Remarques et conseils supplémentaires.
Remarque à propos de cette version linguistique
La présente notice d'utilisation contient des informations importantes sur le choix du produit ou du système, le montage et la mise en service ainsi que sur l'utilisation conforme et, si nécessaire, sur les mesures de maintenance. Ces informations sur les produits, leurs caractéristiques et techniques d'application sont basées sur les normes actuellement en vigueur en Europe (par ex. EN) et/ou en Allemagne (par ex. DIN/DVGW).
Certains passages du texte peuvent faire référence à des dispositions techniques en Europe/Allemagne. Ces prescriptions s'appliquent comme recommandations pour d'autres pays dans la mesure où il n'y existe pas d'exigences nationales correspondantes. Les lois, standards, dispositions, normes nationaux pertinents et autres dispositions techniques prévalent sur les directives allemandes/européennes spécifiées dans cette notice : les informations fournies ici ne sont pas obligatoires pour d'autres pays et zones mais elles devraient, comme indiqué plus haut, être considérées comme aide.
Utilisation conforme
Domaines d'application
Le set de finition est adapté exclusivement pour l'utilisation avec un vidage avec trop-plein Multiplex pour les baignoires dotées d'un orifice d'écoulement de 52 mm.
INFORMATION !
Le modèle décrit ici ne peut pas être combiné avec les produits Multiplex Trio. Des sets de finition séparés avec d'autres numéros de modèle sont disponibles pour les vidages avec remplissage et trop-plein Multiplex Trio.
Description du produit

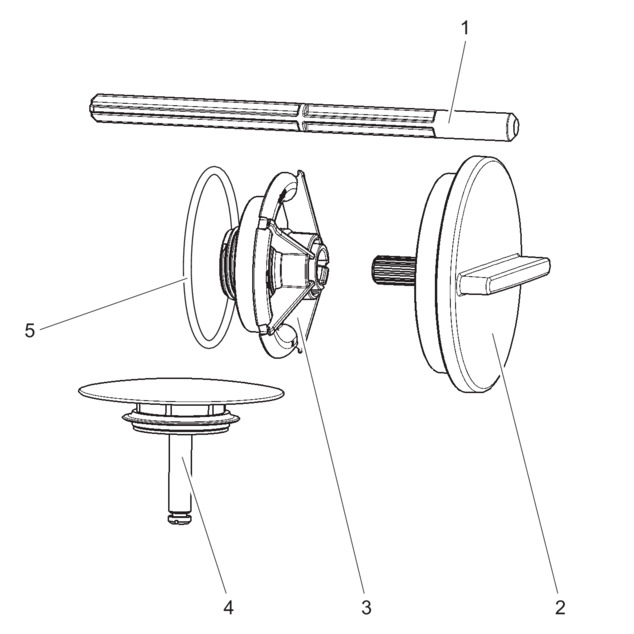

Vue d'ensemble
Les composants suivants font partie du matériel fourni avec le set de finition :
- 1 Aide au montage
- 2 Volant de commande
- 3 Bride de fixation
- 4 Clapet
- 5 O-ring
Variantes de finition
Le modèle est proposé dans les modèles suivants :
Modèle | Référence |
|---|---|
chromé | 576 325 |
blanc design | 735 913 |
Manipulation
Montage
Échange de la bride de fixation
INFORMATION !
L'aide au montage sert à maintenir le trop-plein lorsque la bride de fixation est enlevée. C'est pourquoi l'aide au montage doit être tenue à la main pendant l'échange complet.
Si le set de finition doit être mis en place sur un ancien modèle du vidage avec trop-plein Multiplex, la bride de fixation pour le volant de commande doit être d'abord remplacée. À cet effet, procédez de la manière suivante :
Conditions :
Un modèle Multiplex plus ancien est installé.
Le volant de commande est retiré.
-

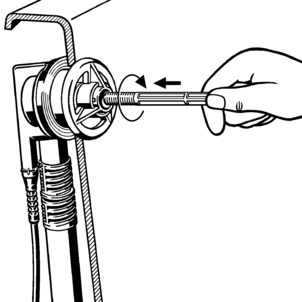

Faire glisser l'aide au montage à travers le perçage central de la bride de fixation.
-

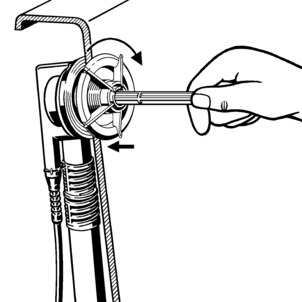

Visser l'aide au montage dans le sens des aiguilles d'une montre dans le corps de trop-plein.
-
Maintenir le trop-plein en position avec l'aide au montage.
-

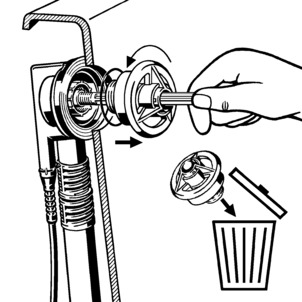

Dévisser la bride de fixation dans le sens contraire des aiguilles d'une montre.
-
Retirer et mettre au rebut la bride de fixation et le joint torique.
-
Mettre en place un nouveau joint torique sur une nouvelle bride de fixation.
-
Glisser la nouvelle bride de fixation par-dessus l'aide au montage et l'insérer dans le corps de trop-plein.
-
Visser la bride de fixation dans le sens des aiguilles d'une montre.
-
Dévisser l'aide au montage dans le sens contraire des aiguilles d'une montre et la retirer.
Montage du set de finition
Montez le set de finition seulement après achèvement de tous les autres travaux sur le chantier afin d'éviter des endommagements du volant et du clapet. À cet effet, procédez de la manière suivante :
-

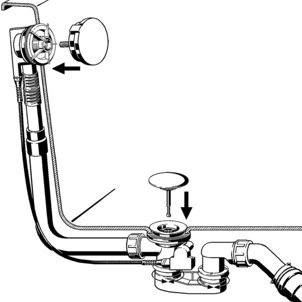

Orienter et insérer le volant de commande.
-
Mettre le clapet en place.
-
Tourner le volant de commande afin de contrôler son fonctionnement et son orientation.
En état ouvert, l'ouverture du clapet devrait être de 2–3 cm. Si nécessaire, régler le diamètre de l'ouverture avec la vis de réglage du clapet (voir étape suivante).
-

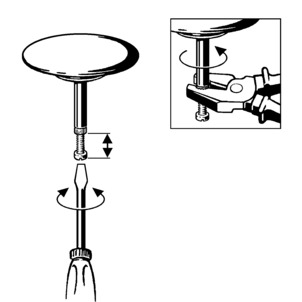

Régler le clapet à l'aide de la vis de réglage et le bloquer avec l'écrou.
Utilisation
La commande du vidage avec trop-plein s'effectue à l'aide du volant de commande sur le trop-plein. Procédez de la façon suivante afin de fermer ou d'ouvrir le vidage :
-

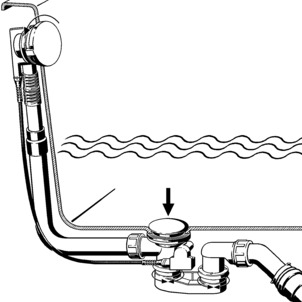

Tourner le volant de commande vers la gauche.
-
Le vidage se ferme.
-

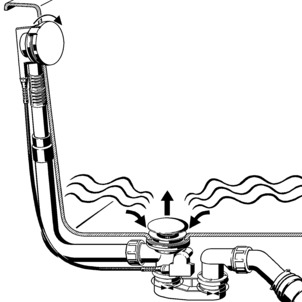

Tourner le volant de commande vers la droite.
-
Le vidage s'ouvre.
Entretien
REMARQUE !
Risque d'endommagement dû à des produits de nettoyage inappropriés.
Les produits de nettoyage suivants peuvent endommager les surfaces chromées et ne doivent donc pas être utilisés pour cette raison :
Produits à récurer
Éponges abrasives
Détartrants, dissolvants de plâtre ou dissolvants de ciment
Dissolvants ou autres détergents acides
Pour un entretien régulier et pour éviter les taches de calcaire sur le volant de commande et le clapet, il est possible d'utiliser du savon normal ou un produit de nettoyage doux. N'utiliser jamais un produit à récurer ou des objets qui grattent.
Les impuretés grossières, y compris dans la zone du corps d'écoulement et du siphon, peuvent être éliminées à l'aide d'un nettoyant domestique courant. À cet effet, il convient de noter que le produit de nettoyage doit être rincé très minutieusement à l'eau claire après le temps d'action prescrit. Aucun reste ne doit subsister sur les composants.
Traitement des déchets
Trier le produit et l'emballage selon les groupes de matériau respectifs (par ex. papier, métaux, matières plastiques ou métaux non ferreux) et les mettre au rebut conformément à la législation nationale applicable.
