Élément de porte Fonterra Base 15/17, smart
Informations produit
Élément de porte Fonterra Base 15/17, smart
Pour la réalisation de passages de portes, raccordement de deux dalles Fonterra Base sous forme de bandes jumelées
Ce document est soumis aux droits d'auteur. Vous trouverez des informations complémentaires sur viega.com/legal .
Groupes cibles
Les informations de cette notice s'adressent aux groupes de personnes suivants :
Chauffagistes et installateurs sanitaires professionnels et/ou personnel qualifié et formé
Les personnes qui ne disposent pas de la formation ou qualification indiquée ci-dessus ne sont pas habilitées au montage, à l'installation et, le cas échéant, à la maintenance de ce produit. Cette restriction ne s'applique pas aux éventuelles remarques concernant l'utilisation.
Identification des remarques
Les textes d'avertissement et de remarque sont en retrait par rapport au reste du texte et identifiés de manière spécifique par des pictogrammes.
DANGER !
Avertit d'éventuelles blessures mortelles.
AVERTISSEMENT !
Avertit d'éventuelles blessures graves.
ATTENTION !
Avertit d'éventuelles blessures.
REMARQUE !
Avertit d'éventuels dommages matériels.
INFORMATION !
Précisions et conseils supplémentaires.
Précision à propos de cette version linguistique
La présente notice d'utilisation contient des informations importantes sur le choix du produit ou du système, le montage et la mise en service ainsi que sur l'utilisation conforme et, si nécessaire, sur les mesures de maintenance. Ces informations sur les produits, leurs caractéristiques et techniques d'application sont basées sur les normes actuellement en vigueur en Europe (par ex. EN) et/ou en Allemagne (par ex. DIN/DVGW).
Certains passages du texte peuvent faire référence à des dispositions techniques en Europe/Allemagne. Ces prescriptions s'appliquent comme recommandations pour d'autres pays dans la mesure où il n'y existe pas d'exigences nationales correspondantes. Les lois, standards, dispositions, normes nationaux pertinents et autres dispositions techniques prévalent sur les directives allemandes/européennes spécifiées dans cette notice : les informations fournies ici ne sont pas obligatoires pour d'autres pays et zones mais elles devraient, comme indiqué plus haut, être considérées comme aide.
Utilisation conforme
Les éléments ne sont adaptés qu’à une utilisation dans les systèmes de chauffage et de refroidissement par les surfaces Fonterra Base 15‑17 de Viega.
Les applications suivantes sont possibles :
Pour relier les dalles système Fonterra Base dans la zone de passage des portes et pour réaliser des joints de dilatation.
Pour une utilisation en tant que bande jumelée dans le cadre d'une installation à coupe réduite des dalles système Fonterra Base.
Description du produit
Vue d'ensemble

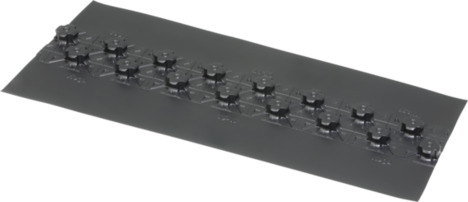

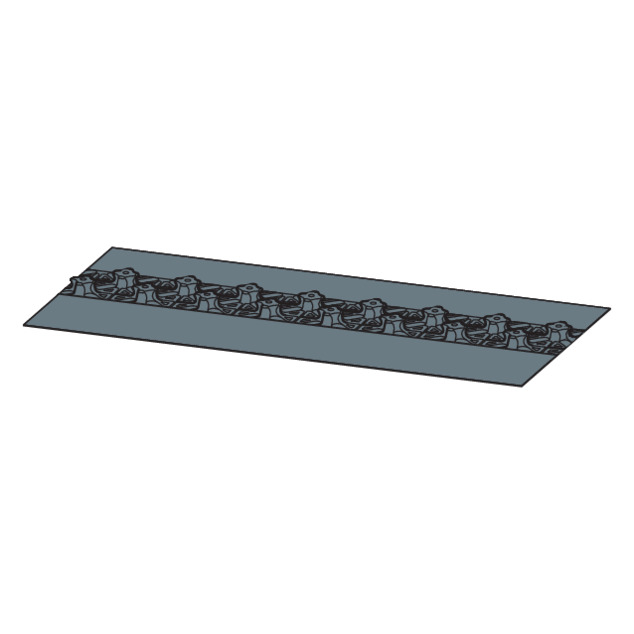

Élément de porte Fonterra Base smart, pour isolation sur site.
Accessoires
Accessoires recommandés :
Isolation périphérique, modèles 1270, 1270.1
Protection pour joint de dilatation, modèle 1273
Tube de protection de joint, modèle 1404
Profil rond, modèle 1274
Caractéristiques techniques
Matériel |
|---|
Dimensions (dimensions utiles) |
Classe de protection d’incendie |
Pas de pose à angle droit / en diagonale |
- | Polystyrène |
[mm] | 930 x 340 |
- | B2 |
[mm] | 55 / 75 |
Manipulation
Transport et stockage
Transport
transporter dans des unités d'emballage complètes
Stockage
stocker dans un endroit propre et sec
ne pas poser d'objets lourds sur les dalles
ne sortir les composants de leur emballage d'origine que juste avant leur utilisation
Consignes générales de montage
Il est nécessaire de les protéger contre les salissures et les contraintes mécaniques après le dimensionnement et jusqu'à la réalisation de la chape.
Avant la réalisation de la chape, il convient également d’étanchéifier soigneusement les raccordements muraux, les joints, les bords et les zones détériorées. Pour garantir une pose appropriée, les dalles système Fonterra Base qui se chevauchent doivent être imperméables, entre autres lors de la réalisation d’une chape fluide.
Poser les dalles système et les éléments de porte perpendiculairement les uns aux autres et les découper avec précision.
INFORMATION !

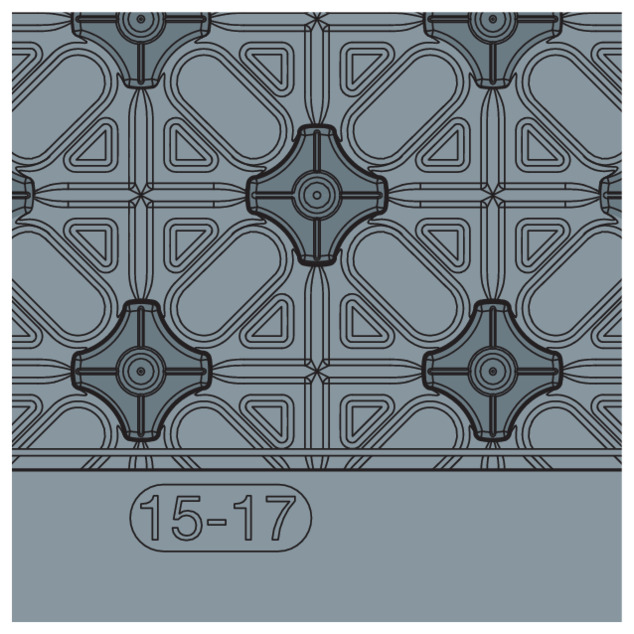

Les illustrations montrent l'une des deux géométries de plots à titre d'exemple. Le montage est identique pour les deux géométries de plots.
Montage
Pose de l’élément de porte dans le passage de porte
-

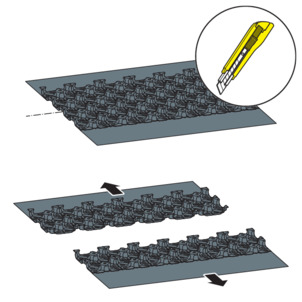

Couper l'élément de porte au milieu à l'aide d'un cutter.
-

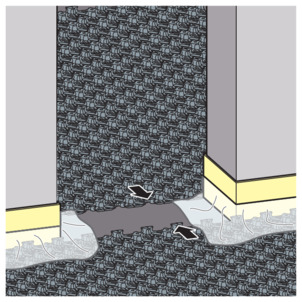

Poser les dalles système Fonterra Base jusqu'au bord du seuil de porte.
-
Le cas échéant, couper un morceau d'isolant d'égalisation adapté et le poser.
-
Couper les éléments de porte à la largeur du passage de porte.
-

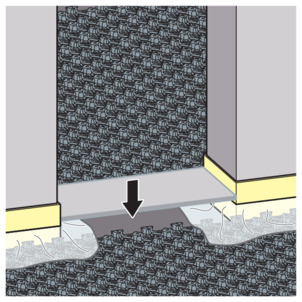

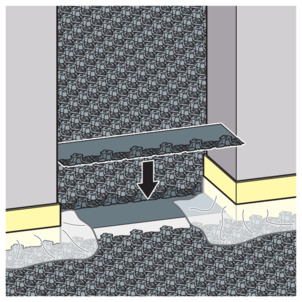

Poser la première partie de la découpe à fleur d’un côté dans le passage de porte.
-

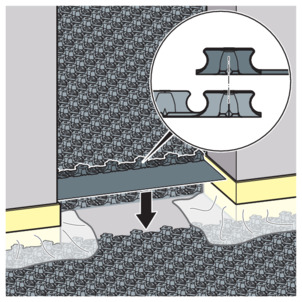

Enfoncer les éléments dans la zone de chevauchement.
-
Poser la deuxième partie de la découpe à fleur de l’autre côté dans le passage de porte.
-
Enfoncer les éléments dans la zone de chevauchement.
-

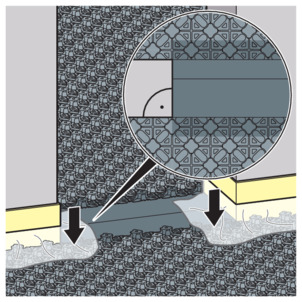

Poser les éléments de porte et les dalles système perpendiculairement les uns aux autres.
-
Poser le film de l'isolation périphérique sans tension sur les éléments de porte.
-

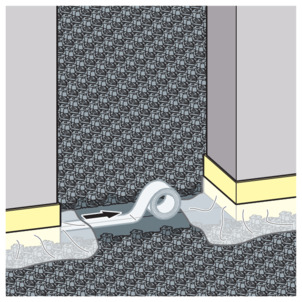

Pour les chapes fluides, étanchéifier les bords des éléments de porte qui se chevauchent à l'aide de bande adhésive.
-
Pour empêcher le flottement du film en bandes pour isolation des bords lors de la réalisation de la chape, fixer sans tension le film en bandes pour isolation des bords à l’aide d’un profil rond dans les plots.
-
Il est également possible de réaliser un joint de dilatation à l’aide d’un profil de joint d’étanchéité (modèle 1275).
Utilisation en tant que bande jumelée
Les dalles système peuvent être reliées sans bande de chevauchement (chute) à l'aide de l'élément de porte découpé en tant que bande jumelée.
-

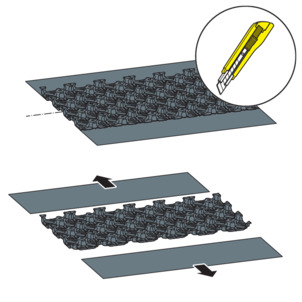

Couper le côté lisse de l'élément de porte de chaque côté (bande jumelée).
-

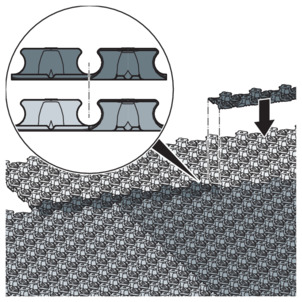

Poser les dalles système côte à côte.
-

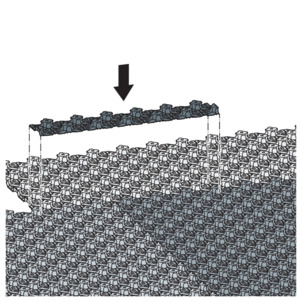

Exercer une pression au centre de la bande jumelée sur le rebord.
-
Les deux dalles système sont correctement reliées l'une à l'autre grâce à la bande jumelée.
Traitement des déchets
Trier le produit et l'emballage selon les groupes de matériaux respectifs (par ex. papier, métaux, matières plastiques ou métaux non ferreux) et les mettre au rebut conformément à la législation nationale en vigueur.
