Élément vidoir Viega Eco Plus
Informations produit
Élément vidoir Viega Eco Plus
pour vidoir
| Année de fabrication (à partir de): | 26-11-02 |
Ce document est soumis aux droits d'auteur. Vous trouverez des informations complémentaires sur viega.com/legal .
Groupes cible
Les informations de cette notice s'adressent aux groupes de personnes suivants :
chauffagistes et installateurs sanitaires professionnels et/ou personnel qualifié et formé
SHK-Fachkräfteutilisateurs finaux
Les personnes qui ne disposent pas de la formation ou qualification indiquée ci-dessus ne sont pas habilitées au montage, à l'installation et, le cas échéant, à la maintenance de ce produit. Cette restriction ne s'applique pas aux éventuelles remarques concernant l'utilisation.
Le montage des produits Viega doit être effectué dans le respect des règles techniques généralement reconnues et des notices d'utilisation Viega.
Identification des remarques
Les textes d'avertissement et de remarque sont en retrait par rapport au reste du texte et identifiés de manière spécifique par des pictogrammes.
DANGER !
Avertit d'éventuelles blessures mortelles.
AVERTISSEMENT !
Avertit d'éventuelles blessures graves.
ATTENTION !
Avertit d'éventuelles blessures.
REMARQUE !
Avertit d'éventuels dommages matériels.
INFORMATION !
Remarques et conseils supplémentaires.
Remarque à propos de cette version linguistique
La présente notice d'utilisation contient des informations importantes sur le choix du produit ou du système, le montage et la mise en service ainsi que sur l'utilisation conforme et, si nécessaire, sur les mesures de maintenance. Ces informations sur les produits, leurs caractéristiques et techniques d'application sont basées sur les normes actuellement en vigueur en Europe (par ex. EN) et/ou en Allemagne (par ex. DIN/DVGW).
Certains passages du texte peuvent faire référence à des dispositions techniques en Europe/Allemagne. Ces prescriptions s'appliquent comme recommandations pour d'autres pays dans la mesure où il n'y existe pas d'exigences nationales correspondantes. Les lois, standards, dispositions, normes nationaux pertinents et autres dispositions techniques prévalent sur les directives allemandes/européennes spécifiées dans cette notice : les informations fournies ici ne sont pas obligatoires pour d'autres pays et zones mais elles devraient, comme indiqué plus haut, être considérées comme aide.
Normes et réglementations
Les normes et réglementations mentionnées ci-dessous sont valables pour l'Allemagne ou bien l'Europe. Vous trouverez les réglementations nationales sur le site web respectif du pays sous :
en français : viega.be/normes
en flamand : viega.be/normen
Réglementations du paragraphe : Domaines d'application/Conditions de montage
Domaine de validité/remarque | Réglementation valable pour l'Allemagne |
|---|---|
Murs maçonnés adaptés | EN 1996‑1‑1 |
Murs bétonnés adaptés | DIN 1045 |
Systèmes de support adaptés | DIN 18183 |
Réglementations du paragraphe : Isolation acoustique
Domaine de validité/remarque | Réglementation valable pour l'Allemagne |
|---|---|
Exigences en matière d'isolation acoustique remplies | DIN 4109 |
Exigences en matière d'isolation acoustique remplies | DIN 4109 (addendum 2) |
Exigences en matière d'isolation acoustique remplies | VDI 4100 SSt I-SSt II |
Description du produit

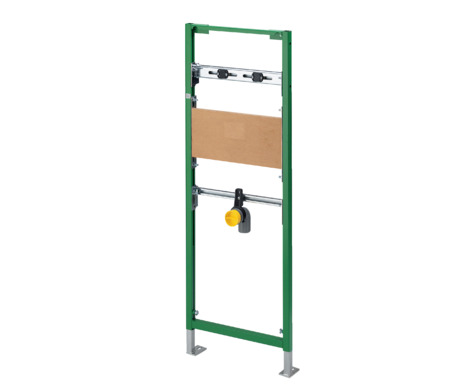

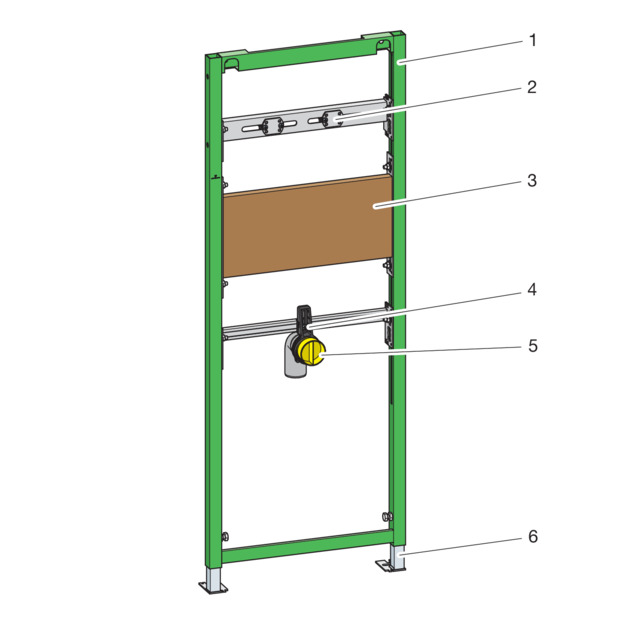

Vue d'ensemble
- 1 - Élément Viega Eco Plus
- 2 - Logements pour culasses murales
- 3 - Plaque de montage
- 4 - Support pour coude d'écoulement
- 5 - Coude d'écoulement
- 6 - Pieds réglables
Composants compatibles
L'élément est compatible avec tous les vidoirs classiques.
Isolation acoustique
L'élément vidoir est conforme aux exigences en matière d'isolation acoustique mentionnées au paragraphe Réglementations du paragraphe : Isolation acoustique .
Caractéristiques techniques
Le produit présente les caractéristiques techniques suivantes :
Coude d'écoulement |
|---|
Diamètre du trou pour la fixation dans le système de cloison en bois |
Hauteur de construction |
DN 50 |
11 mm |
1 300 mm |
Accessoires
Accessoires nécessaires

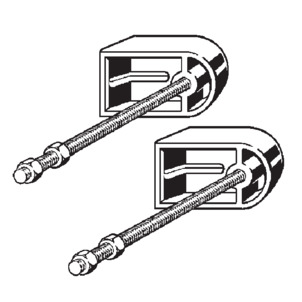

Pour la fixation, vous avez besoin du kit de fixation modèle 8173.
Manipulation
Informations pour le montage
Conditions de montage
Murs adaptés

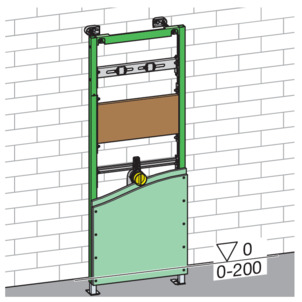

L'élément est adapté pour le montage sur les structures murales et les systèmes de cloison en respect des réglementations du paragraphe Réglementations du paragraphe : Domaines d'application/Conditions de montage .
L'élément ne peut être monté que sur des pans de mur plans.
Hauteur de construction
Pour la hauteur de construction, la hauteur du bord supérieur du sol fini doit être respectée.

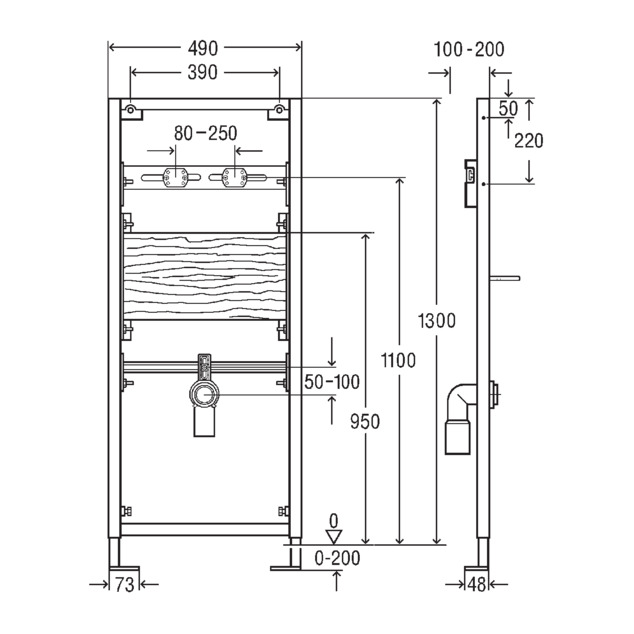

Cotes de montage
Outils nécessaires
Pour le montage de l'élément pour vidoir, les outils suivants sont requis :
Perceuse avec foret de 10 mm
cliquet avec douilles : 13 mm / 17 mm
clé plate double ou polygonale : 13 mm/17 mm
Montage
Montage de l'élément
Mur maçonné
INFORMATION !
Murs maçonnés et bétonnés
Lors du montage de plusieurs éléments pour vidoir avec un écart de > 490 mm, il convient d'utiliser une console intermédiaire (modèle 8165). Observez la notice d'utilisation de la console intermédiaire lors du montage.
-

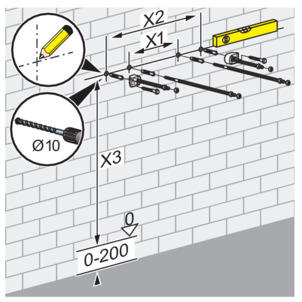

Déterminer et marquer les points de fixation.
X1 : 390 mm (modèle 8180.73)
X2 : 440 mm (modèle 8173)
X3 : 1 280 mm
-

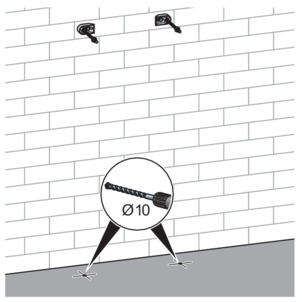

Percer les trous.
-

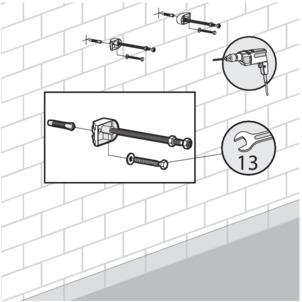

Monter le kit de fixation à l'aide de la clé plate double (clé de 13).
-

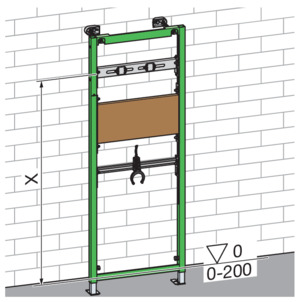

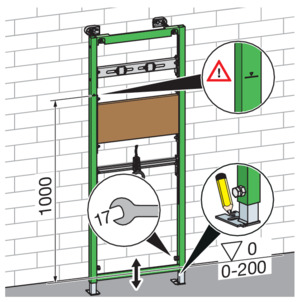

Ajuster la hauteur de l'élément.
Observer le marquage sur l'élément à cet effet.
Déterminer la hauteur de construction après le marquage du bord supérieur du sol fini assuré par le client.
INFORMATION !La hauteur de construction doit être déterminée avec précision et strictement respectée.
Les erreurs lors de cette étape de montage ne peuvent être corrigées que de manière limitée, Hauteur de construction .
-
Régler la hauteur de la traverse.
La traverse sert au montage de la robinetterie apparente.
-

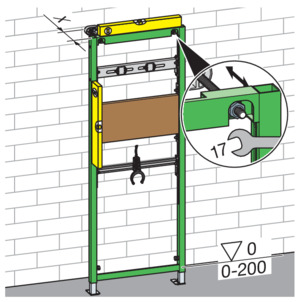

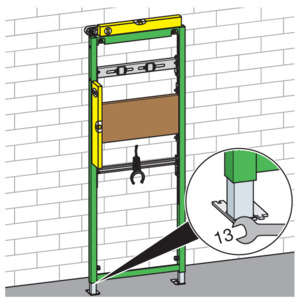

Régler la profondeur d'encastrement de l'élément à l'aide de la clé plate double (clé de 17).
-
Retirer l'élément et percer les trous dans le sol.
-
Fixer l'élément au sol à l'aide de la clé plate double (clé de 13) et des chevilles et vis fournies.
-

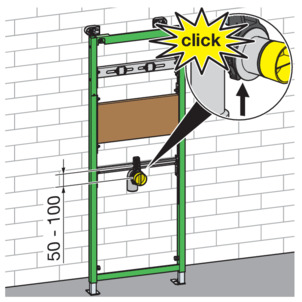

Monter le coude d'écoulement dans la fixation.
-
Le bloquer à l'aide d'une attache.
-
Régler la hauteur du coude d'écoulement (50 à 100 mm).
-
Régler les logements pour les culasses murales.
Observer les indications du fabricant de la robinetterie.
-
Effectuer les raccordements à l'eau.
-
Réaliser l'habillage double de l'élément (2 x 12,5 mm).

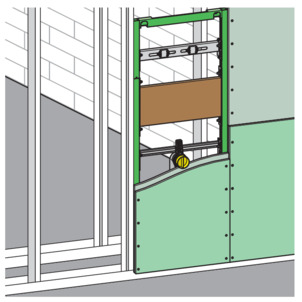

Montage dans une cloison présente
L'élément peut être inséré dans les profilés du système de cloison de 50 mm et de 75 mm.
-

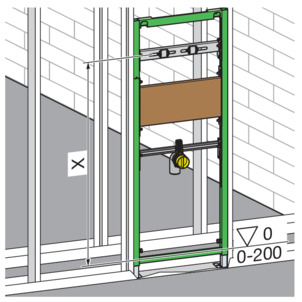

Déterminer les points de fixation.
-
Aligner l'élément.
-
Monter le coude d'écoulement.
-
Régler les logements pour les culasses murales.
-
Si nécessaire, passer de la profondeur de pied prémontée de 75 mm à 50 mm : extraire le pied et le tourner de 90°.
-

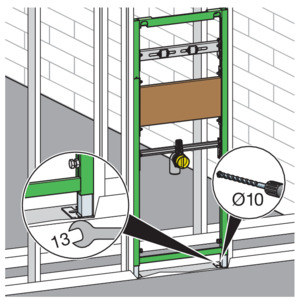

Fixer l'élément au sol à l'aide de la clé plate double (clé de 13) et des chevilles et vis fournies.
-

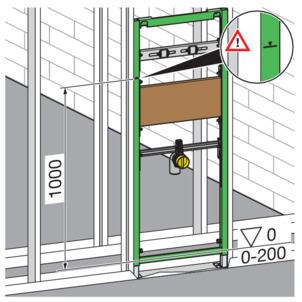

Déterminer la hauteur de construction après le marquage du bord supérieur du sol fini assuré par le client.
-
Ajuster la hauteur de l'élément.
Observer le marquage sur l'élément à cet effet.
INFORMATION !La hauteur de construction doit être déterminée avec précision et strictement respectée.
Les erreurs lors de cette étape de montage ne peuvent être corrigées que de manière limitée, Hauteur de construction .
-
Régler la hauteur de la traverse.
La traverse sert au montage de la robinetterie apparente.
-

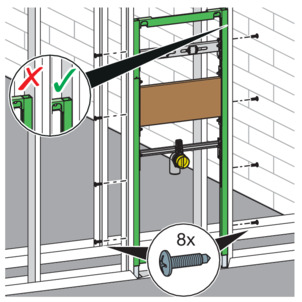

Visser l'élément latéralement sur le système de cloison.
-
Effectuer les raccordements à l'eau.
-
Réaliser l'habillage double de l'élément (2 x 12,5 mm).
Traitement des déchets
Trier le produit et l'emballage selon les groupes de matériaux respectifs (par ex. papier, métaux, matières plastiques ou métaux non ferreux) et les mettre au rebut conformément à la législation nationale applicable.
