Élément d'angle pour urinoir Viega Eco Plus
Informations produit
Élément d'angle pour urinoir Viega Eco Plus
pour urinoir avec système de chasse d'eau encastré, fixation des sets de finition Visign (déclenchement manuel et sans contact de la chasse d'eau)
| Année de fabrication (à partir de): | 01-09-05 |
Ce document est soumis aux droits d'auteur. Vous trouverez des informations complémentaires sur viega.com/legal .
Groupes cible
Les informations de cette notice s'adressent aux groupes de personnes suivants :
chauffagistes et installateurs sanitaires professionnels et/ou personnel qualifié et formé
SHK-Fachkräfteplaquistes
Les personnes qui ne disposent pas de la formation ou qualification indiquée ci-dessus ne sont pas habilitées au montage, à l'installation et, le cas échéant, à la maintenance de ce produit. Cette restriction ne s'applique pas aux éventuelles remarques concernant l'utilisation.
Le montage des produits Viega doit être effectué dans le respect des règles techniques généralement reconnues et des notices d'utilisation Viega.
Identification des remarques
Les textes d'avertissement et de remarque sont en retrait par rapport au reste du texte et identifiés de manière spécifique par des pictogrammes.
DANGER !
Avertit d'éventuelles blessures mortelles.
AVERTISSEMENT !
Avertit d'éventuelles blessures graves.
ATTENTION !
Avertit d'éventuelles blessures.
REMARQUE !
Avertit d'éventuels dommages matériels.
INFORMATION !
Remarques et conseils supplémentaires.
Remarque à propos de cette version linguistique
La présente notice d'utilisation contient des informations importantes sur le choix du produit ou du système, le montage et la mise en service ainsi que sur l'utilisation conforme et, si nécessaire, sur les mesures de maintenance. Ces informations sur les produits, leurs caractéristiques et techniques d'application sont basées sur les normes actuellement en vigueur en Europe (par ex. EN) et/ou en Allemagne (par ex. DIN/DVGW).
Certains passages du texte peuvent faire référence à des dispositions techniques en Europe/Allemagne. Ces prescriptions s'appliquent comme recommandations pour d'autres pays dans la mesure où il n'y existe pas d'exigences nationales correspondantes. Les lois, standards, dispositions, normes nationaux pertinents et autres dispositions techniques prévalent sur les directives allemandes/européennes spécifiées dans cette notice : les informations fournies ici ne sont pas obligatoires pour d'autres pays et zones mais elles devraient, comme indiqué plus haut, être considérées comme aide.
Normes et réglementations
Les normes et réglementations mentionnées ci-dessous sont valables pour l'Allemagne ou bien l'Europe. Vous trouverez les réglementations nationales sur le site web respectif du pays sous :
en français : viega.be/normes
en flamand : viega.be/normen
Réglementations du paragraphe : Domaines d'application/Conditions de montage
Domaine de validité/remarque | Réglementation valable pour l'Allemagne |
|---|---|
Murs maçonnés adaptés | EN 1996‑1‑1 |
Murs bétonnés adaptés | DIN 1045 |
Systèmes de support adaptés | DIN 18183 |
Réglementations du paragraphe : Isolation acoustique
Domaine de validité/remarque | Réglementation valable pour l'Allemagne |
|---|---|
Exigences en matière d'isolation acoustique remplies | DIN 4109 |
Exigences en matière d'isolation acoustique remplies | DIN 4109 (addendum 2) |
Exigences en matière d'isolation acoustique remplies | VDI 4100 SSt I-SSt II |
Description du produit

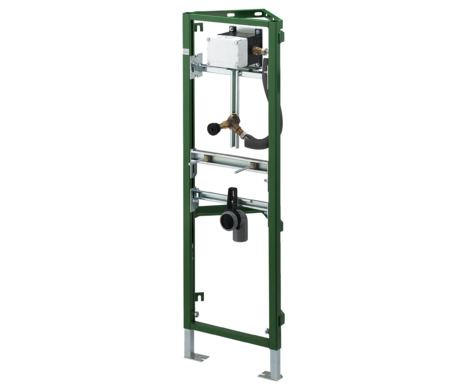

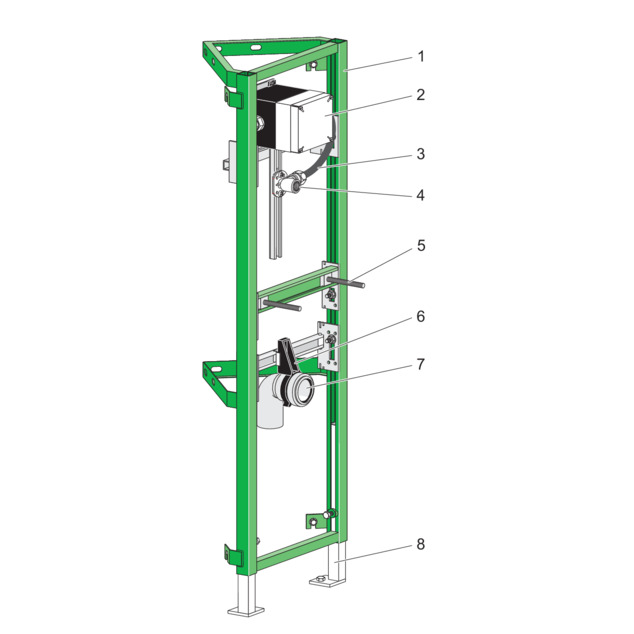

Vue d'ensemble
- 1 - Élément Viega Eco Plus
- 2 - Système de chasse d'eau d'urinoir
- 3 - Arrivée d'eau
- 4 - Culasse murale Rp ½
- 5 - Tiges filetées pour la fixation d'équipements sanitaires
- 6 - Support pour coude d'écoulement
- 7 - Coude d'écoulement
- 8 - Pieds réglables
Composants compatibles
Plaques de commande compatibles
Produit |
|---|
Visign for Style |
Visign for More |
Visign for Public |
Désignation | Modèle |
|---|---|
Plaque de commande Visign for Style 10 | 8315.2 |
Plaque de commande Visign for Style 11 | 8331.2 |
Plaque de commande Visign for Style 12 | 8332.2 |
Plaque de commande Visign for Style 13 | 8333.2 |
Plaque de commande Visign for Style 14 | 8334.2 |
Plaque de commande Visign for More 100 | 8352.2 |
Commande à distance Visign for More 100 | 8351.65 |
Plaque de commande Visign for More 102 | 8353.2 |
Plaque de commande Visign for More 103 | 8355.2 |
Commande à distance Visign for More 103 | 8355.65 |
Plaque de commande Visign for More 104 | 8354.2 |
Plaque de commande Visign for Public | 8326.2 |
Commande à distance Visign for Public | 8326.55 |
Commande à distance Visign for Public | 8326.65 |
Plaque de recouvrement Visign for Public | 8326.7 |
Isolation acoustique
L'élément pour urinoir est conforme aux exigences en matière d'isolation acoustique mentionnées au paragraphe Réglementations du paragraphe : Isolation acoustique .
Caractéristiques techniques
Le produit présente les caractéristiques techniques suivantes :
Coude d'écoulement |
|---|
Raccord pour robinetterie |
Hauteur de construction |
Hauteur maximale d'arrivée d'eau de l'urinoir à partir du bord supérieur du sol fini |
DN 50 |
Rp ½ |
Article 556 975 – 1 130 mm Article 611 941 – 1 300 mm |
880 mm |
Manipulation
Informations pour le montage
Conditions de montage
Murs adaptés
L'élément pour urinoir Viega est adapté pour le montage sur les structures murales et les systèmes de cloison en respect des réglementations du paragraphe Réglementations du paragraphe : Domaines d'application/Conditions de montage .
L'élément pour urinoir ne peut être monté que sur des pans de mur plans.

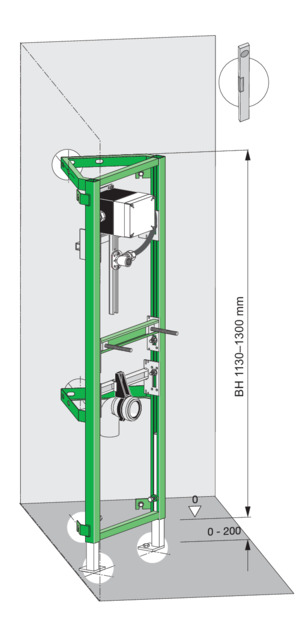

Hauteur de construction
Pour la hauteur de construction, la hauteur du bord supérieur du sol fini doit être respectée.
INFORMATION !
Hauteur maximale de l'arrivée d'eau de l'urinoir à partir du bord supérieur du sol fini = 880 mm.
Commande
L'élément pour urinoir peut être complété avec une commande à distance ou avec un déclenchement manuel, Composants compatibles .
La variante de déclenchement sélectionnée doit être préparée avant de procéder à l'habillage et au carrelage de l'élément pour urinoir.

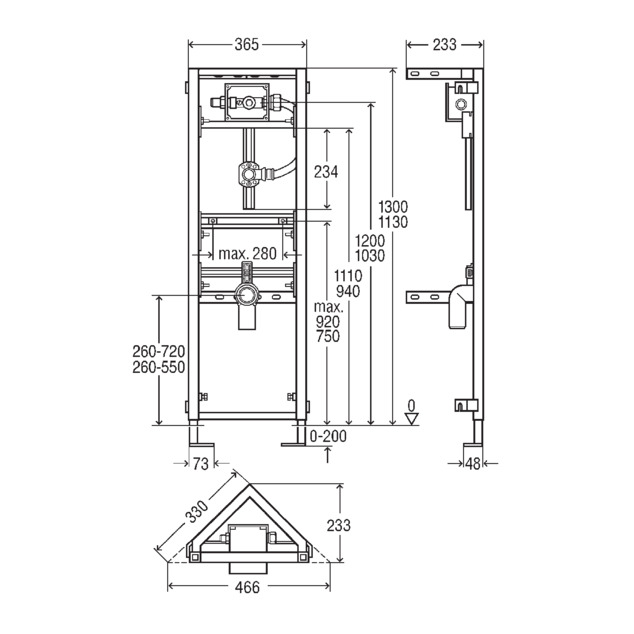

Cotes de montage
Outils nécessaires
Perceuse avec foret de 10 mm
cliquet avec douilles : 13 mm / 17 mm
Montage
Montage de l'élément pour urinoir

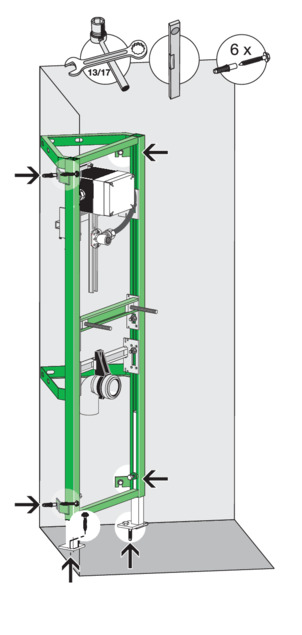

Montage dans un angle (env. 90°)
-

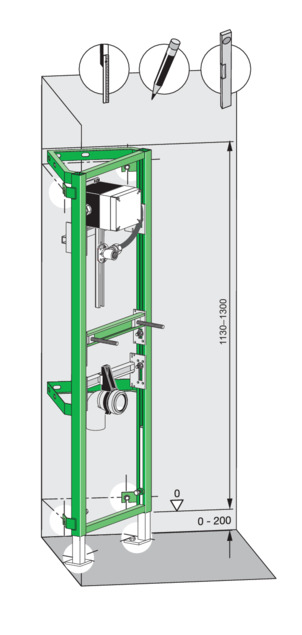

Amener l'élément à la hauteur de construction.
L'élément est réglable en continu de 1130–1300 mm.
-
Aligner l'élément.
-

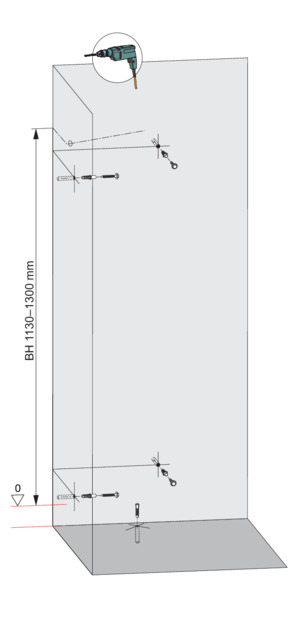

Marquer les trous.
-
Percer les trous pour la fixation murale et pour les supports de pied.
-
Enfoncer les chevilles (10 mm) dans le mur/sol.
-
Visser l'élément dans le mur et au sol (clé de 13/17).
-
Raccorder la conduite d'eau et la conduite d'évacuation des eaux usées.
-

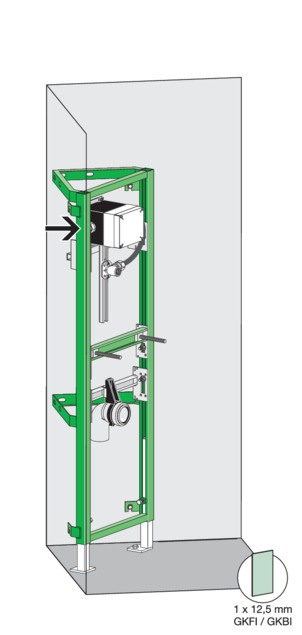

Réaliser l'habillage de l'élément en une couche avec des plaques en placoplâtre imprégnées (1 x 12,5 mm).

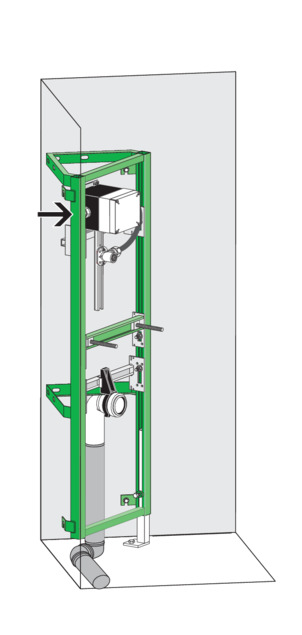

Montage dans un angle (env. 90°) avec encloisonnement du tuyau d'évacuation des eaux usées
-

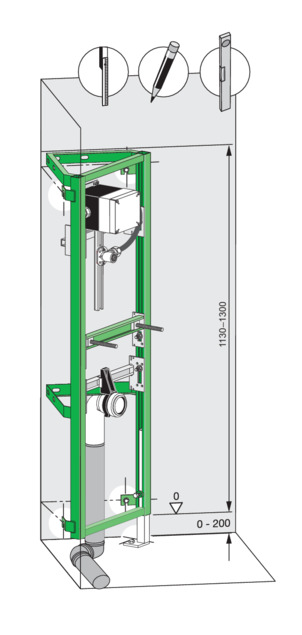

Amener l'élément à la hauteur de construction.
L'élément est réglable en continu de 1130–1300 mm.
-
Retirer le support de pied à la place de la conduite d'évacuation.
-
Aligner l'élément.
-

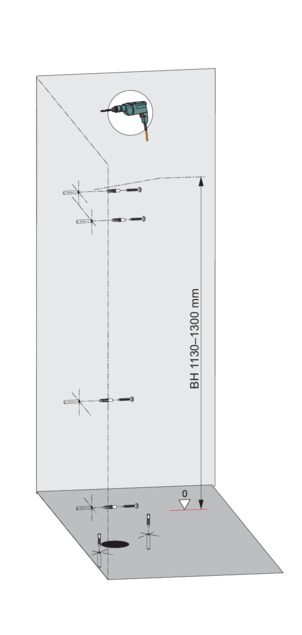

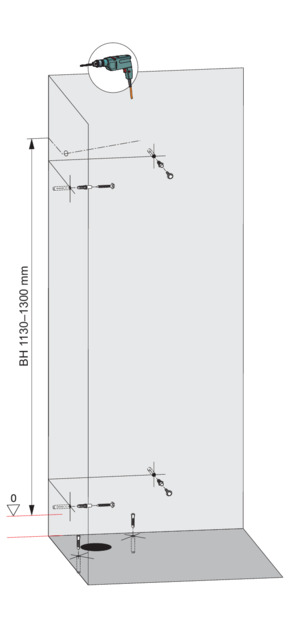

Marquer les trous (5 fixations murales et un support de pied).
-
Percer les trous pour la fixation murale et pour le support de pied.
-
Enfoncer les chevilles (10 mm) dans le mur/sol.
-

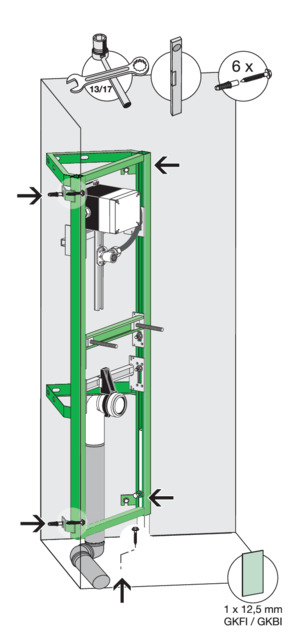

Visser l'élément dans le mur et au sol (clé de 13/17).
-
Raccorder la conduite d'eau et la conduite d'évacuation des eaux usées.
-
Réaliser l'habillage de l'élément en une couche avec des plaques en placoplâtre imprégnées (1 x 12,5 mm).

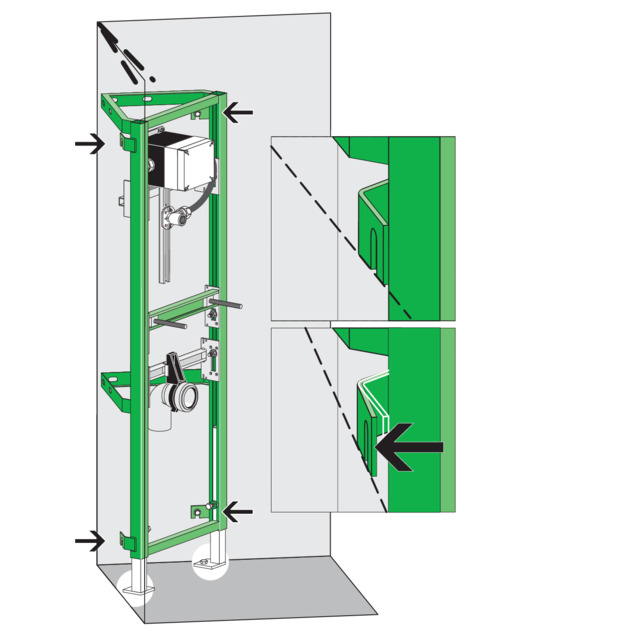

Montage sur un mur (fixation d'un côté)
-
Amener l'élément à la hauteur de construction.
L'élément est réglable en continu de 1130–1300 mm.
-
Aligner l'élément.
-
Marquer les trous (4 fixations murales et deux supports de pied).
-
Percer les trous pour la fixation murale et pour le support de pied.
-
Enfoncer les chevilles (10 mm) dans le mur et le sol.
-
Visser l'élément dans le mur et au sol (clé de 13).
-
Raccorder la conduite d'eau et la conduite d'évacuation des eaux usées.
-
Réaliser l'habillage de l'élément en une couche avec des plaques en placoplâtre imprégnées (1 x 12,5 mm).

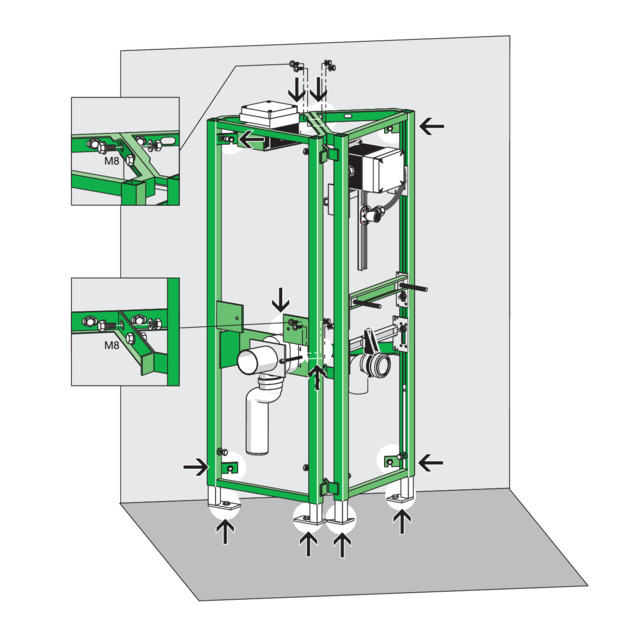

Montage dos à dos des éléments d'angle
-
Amener les éléments à la hauteur de construction.
L'élément est réglable en continu de 1130–1300 mm.
-
Aligner les éléments.
-
Marquer les trous (resp. 4 fixations murales et deux supports de pied).
-
Percer les trous pour la fixation murale et pour les supports de pied.
-
Enfoncer les chevilles (10 mm) dans le mur et le sol.
-
Visser les éléments dans le mur, dans le sol et entre eux (clé de 13).
-
Raccorder la conduite d'eau et la conduite d'évacuation des eaux usées.
-
Réaliser l'habillage des éléments d'angle en une couche avec des plaques en placoplâtre imprégnées (1 x 12,5 mm).

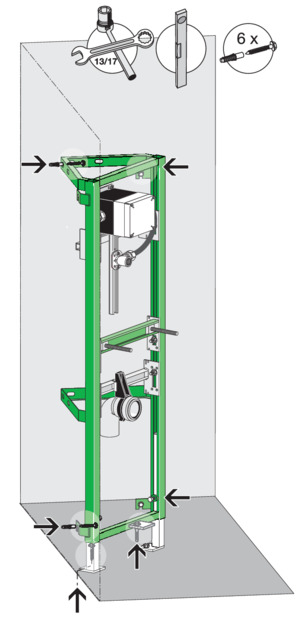

Montage dans un angle >90°
-
Amener l'élément à la hauteur de construction.
L'élément est réglable en continu de 1130–1300 mm.
-
Aligner l'élément.
-
Marquer les trous (4 fixations murales et deux supports de pied).
-
Percer les trous pour la fixation murale et pour le support de pied.
-
Enfoncer les chevilles (10 mm) dans le mur et le sol.
-
Visser l'élément dans le mur et au sol (clé de 13).
-
Raccorder la conduite d'eau et la conduite d'évacuation des eaux usées.
-
Réaliser l'habillage de l'élément en une couche avec des plaques en placoplâtre imprégnées (1 x 12,5 mm).
Traitement des déchets
Trier le produit et l'emballage selon les groupes de matériaux respectifs (par ex. papier, métaux, matières plastiques ou métaux non ferreux) et les mettre au rebut conformément à la législation nationale applicable.
