Bloc WC Prevista Pure 3L
Informations produit
Bloc WC Prevista Pure 3L
pour plaques de commande de WC pour Prevista, scellement et encastrement
| Année de fabrication (à partir de): | 01-03-19 |
Ce document est soumis aux droits d'auteur. Vous trouverez des informations complémentaires sur viega.com/legal .
Groupes cibles
Les informations de cette notice s'adressent aux groupes de personnes suivants :
Chauffagistes et installateurs sanitaires professionnels et/ou personnel qualifié et formé
Plaquistes
Les personnes qui ne disposent pas de la formation ou qualification indiquée ci-dessus ne sont pas habilitées au montage, à l'installation et, le cas échéant, à la maintenance de ce produit. Cette restriction ne s'applique pas aux éventuelles remarques concernant l'utilisation.
Le montage des produits Viega doit être effectué dans le respect des règles techniques généralement reconnues et des notices d'utilisation Viega.
Identification des remarques
Les textes d'avertissement et de remarque sont en retrait par rapport au reste du texte et identifiés de manière spécifique par des pictogrammes.
DANGER !
Avertit d'éventuelles blessures mortelles.
AVERTISSEMENT !
Avertit d'éventuelles blessures graves.
ATTENTION !
Avertit d'éventuelles blessures.
REMARQUE !
Avertit d'éventuels dommages matériels.
INFORMATION !
Précisions et conseils supplémentaires.
Précision à propos de cette version linguistique
La présente notice d'utilisation contient des informations importantes sur le choix du produit ou du système, le montage et la mise en service ainsi que sur l'utilisation conforme et, si nécessaire, sur les mesures de maintenance. Ces informations sur les produits, leurs caractéristiques et techniques d'application sont basées sur les normes actuellement en vigueur en Europe (par ex. EN) et/ou en Allemagne (par ex. DIN/DVGW).
Certains passages du texte peuvent faire référence à des dispositions techniques en Europe/Allemagne. Ces prescriptions s'appliquent comme recommandations pour d'autres pays dans la mesure où il n'existe pas d'exigences nationales correspondantes. Les lois, standards, dispositions, normes nationaux pertinents et autres dispositions techniques prévalent sur les directives allemandes/européennes spécifiées dans cette notice : les informations fournies ici ne sont pas obligatoires pour d'autres pays et zones mais elles devraient, comme indiqué précédemment, être considérées comme une aide.
Description du produit

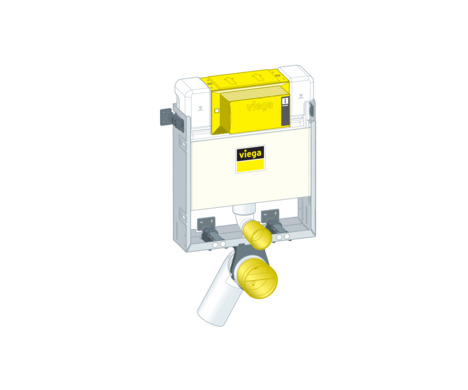

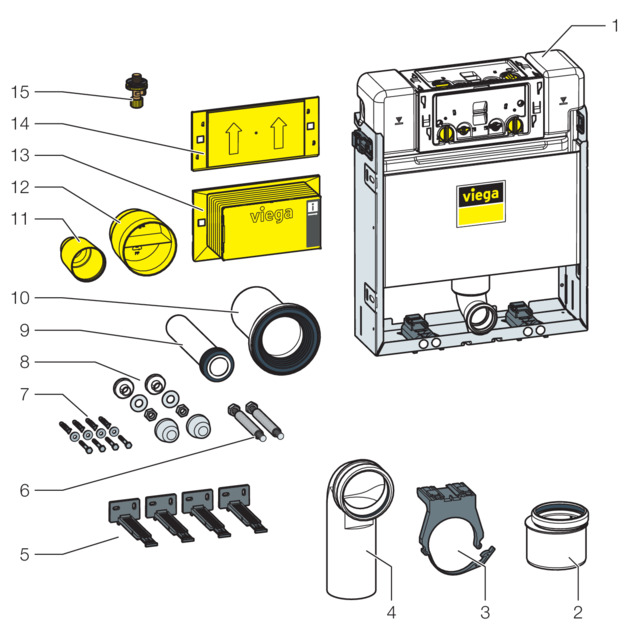

Vue d'ensemble
- 1 Réservoir de chasse d'eau encastré 3L
- 2 Réduction
- 3 Support pour coude d'écoulement
- 4 Coude d'écoulement
- 5 Fixation murale
- 6 Tiges filetées pour la fixation de l'équipement sanitaire (entraxe 180 ou 230 mm)
- 7 Vis pour la fixation dans le système de cloison
- 8 Set de montage pour cuvette de WC
- 9 Tube de chasse
- 10 Manchon de raccordement WC avec joint à lèvres
- 11 Bouchon de protection pour coude de chasse
- 12 Bouchon de protection pour coude d'écoulement DN90
- 13 Cache de montage de la trappe d'accès
- 14 Cache de montage pour le côté non occupé par la trappe d'accès
- 15 Robinet d'arrêt
Composants compatibles
L'élément pour WC est compatible avec toutes les cuvettes de WC courantes, y compris celles à saillie importante (sans obstacles).
L'élément pour WC peut être complété avec les composants compatibles suivants :
Set d’accessoires électroniques modèle 8655.11
-
Monter les composants conformément à la notice d'utilisation de chacun des composants.
Caractéristiques techniques
Débit de chasse d'eau
Petit débit de chasse | Réglage d'usine | env. 3 l |
Plage de réglage | env. 2 à 4 l | |
Grand débit de chasse | Réglage d'usine | env. 6 l |
Plage de réglage | env. 3,5 à 7,5 l |
Pression d'eau
Pression d'eau min. | 15 kPa (0,15 bar) |
Pression d'eau max. | 1000 kPa (10 bar) |
Accessoires
Console de support pour le montage en îlot
Afin de pouvoir monter le bloc WC Prevista Pure en îlot, vous avez besoin de la console de support Prevista Pure, modèle 8570.54.
Manipulation
Informations pour le montage

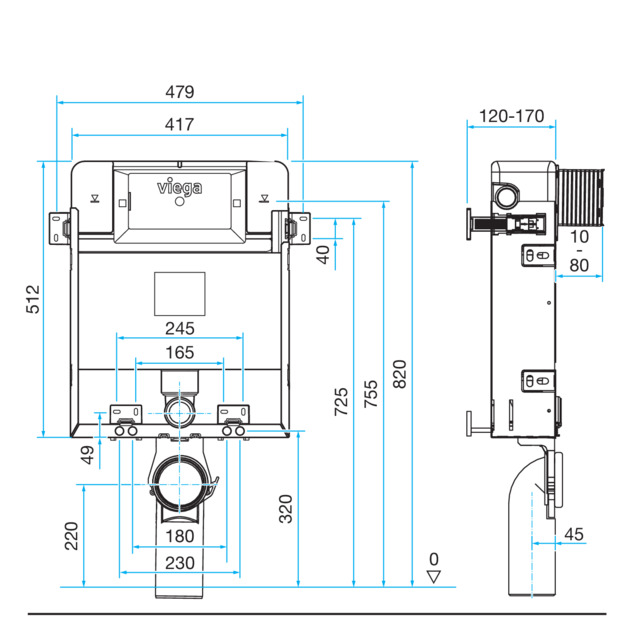

Cotes de montage
Montage
Montage du bloc WC
-

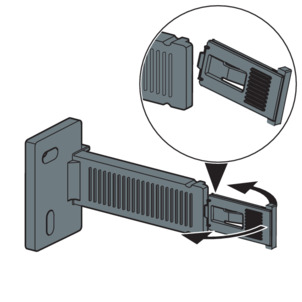

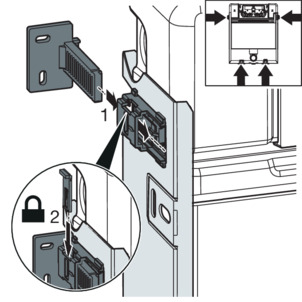

Détacher les clips de sécurité des fixations murales.
-
Glisser les fixations murales dans l'élément.
-
Insérer les clips de sécurité.
-

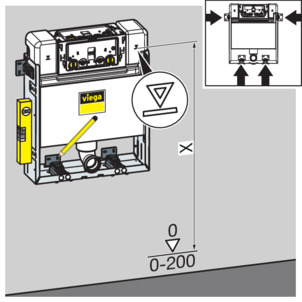

Régler la hauteur de construction du bloc WC d'après l'identification du bord supérieur du sol fini réalisé sur place.
X = 755 mm
-

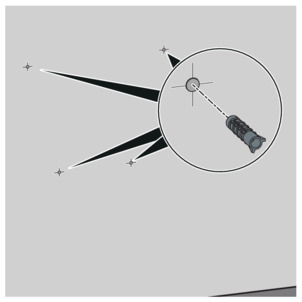

Marquer les points de fixation.
-
Percer les trous.
-
Mettre en place les chevilles.
-

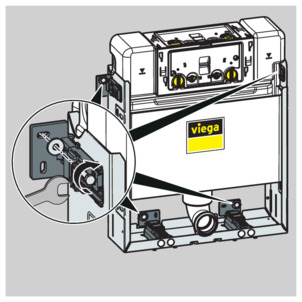

Visser en place le bloc WC via les supports pour fixation murale à l’aide d’une clé plate.
-
Le bloc WC est fixé au mur.

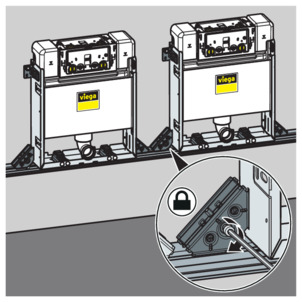

Montage en ligne
-
Fixer le profilé au mur.
-
Fixer le réservoir de chasse d’eau aux deux profilés avec deux pièces de raccordement pour chacun d’entre eux.
Raccordement du réservoir de chasse d'eau encastré
-

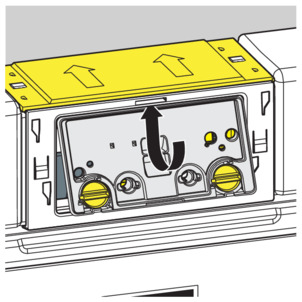

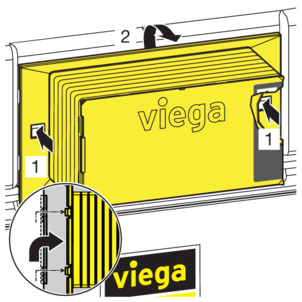

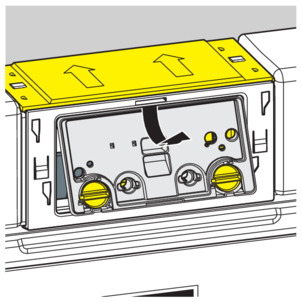

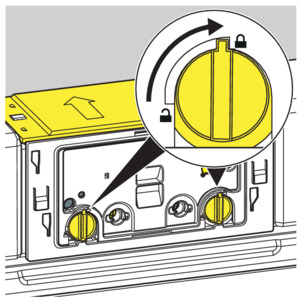

Tourner le verrouillage de la plaquette de protection de la construction de 90° dans le sens inverse des aiguilles d’une montre.
-
Retirer la plaquette de protection de la construction.
-
Mettre en place le raccord à sertir sur l'arrivée d'eau.
-
Sertir le raccord.
-

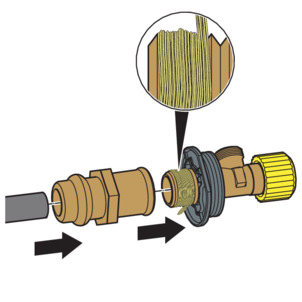

Réaliser l'étanchéité des raccords à visser du robinet d'arrêt.
-
Visser la vanne d’équerre dans le côté fileté du raccord à sertir.
-
Retirer le bouchon.
-

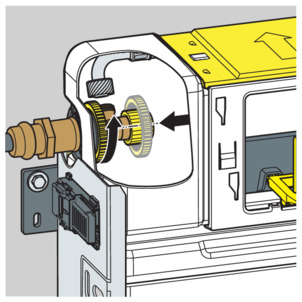

Mettre en place le robinet d'arrêt dans le réservoir de chasse d'eau.
-
INFORMATION !
Veiller au bon positionnement du robinet d'arrêt.
-

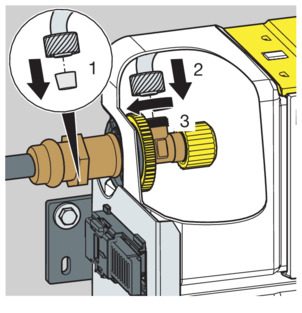

Relier par vissage le robinet d'arrêt et le réservoir de chasse d'eau à l'aide du contre-écrou.
-
Retirer la coiffe de protection du flexible.
-
Visser fixement à la main le flexible et la vanne d’équerre ensemble.
Si une plaque de commande de WC à commande de chasse d'eau électronique doit être montée, régler le petit débit de chasse sur 2 litres.
-
Régler le débit de chasse d'eau le cas échéant, Réglage du débit de chasse d'eau .
-

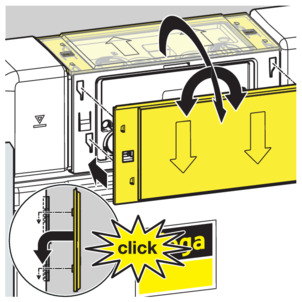

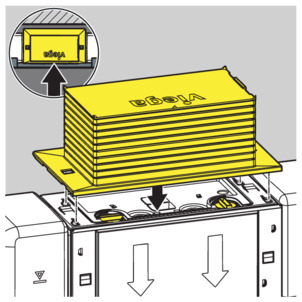

Insérer la plaquette de protection de la construction dans le réservoir de chasse d’eau.
-

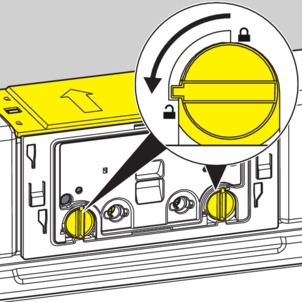

Tourner le verrouillage de la plaquette de protection de la construction de 90° dans le sens des aiguilles d’une montre.
-

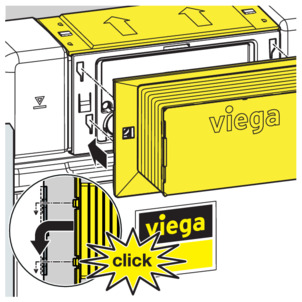

Placer la trappe de visite sur la plaque de protection du bâtiment.
INFORMATION !
Pour retirer à nouveau la trappe d'accès, enfoncer les clips de fixation latéraux.
Transformation actionnement par le haut
-
Retirer le cache de montage et l'installer à l'avant.
-
Placer la trappe de visite sur la plaque de protection du bâtiment.
-

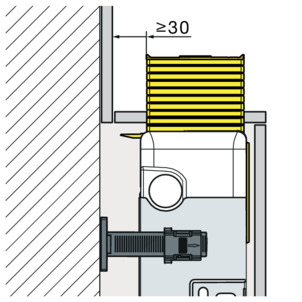

En cas d'actionnement par le haut, respecter un écart minimal de 30 mm entre le bord avant du carrelage et la gaine.
Montage du coude d'écoulement
-

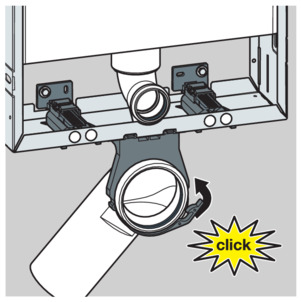

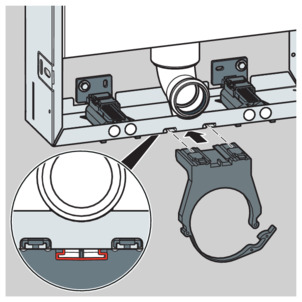

Mettre en place le support du coude d'écoulement.
-
Mettre en place le coude d'écoulement.
-
Fixer le coude d'écoulement à l'aide de l'étrier.
-
Mettre en place le bouchon de protection du coude de chasse.
-
Mettre en place le bouchon de protection du coude d'écoulement.
Ajustage et encastrement du bloc WC dans le mur
-
Visser les tiges filetées à la main.
Bloquer les tiges filetées devant l’élément avec un écrou.
-
Glisser les coiffes de protection sur les tiges filetées.
-

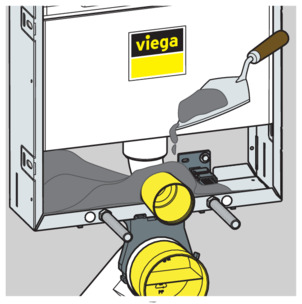

Combler l’espace vide sous le réservoir de chasse d’eau.
-

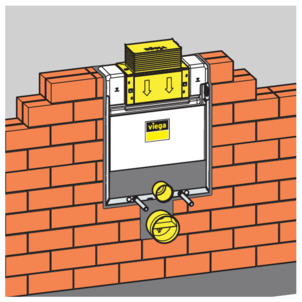

Sceller le bloc WC.
-

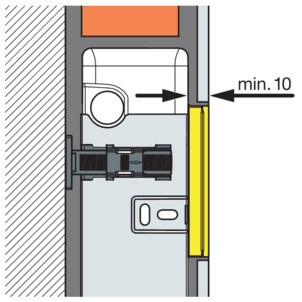

La pose du carrelage doit présenter une épaisseur d’au moins 10 mm.
-
Carreler le bloc WC.
Réglage du débit de chasse d'eau
INFORMATION !
Le petit débit de chasse doit être réglé sur 2 litres pour une commande de chasse d'eau électronique.
Conditions :
Le réservoir de chasse d'eau est librement accessible.
L'arrivée d'eau est coupée.
L'équipement sanitaire est monté.
-

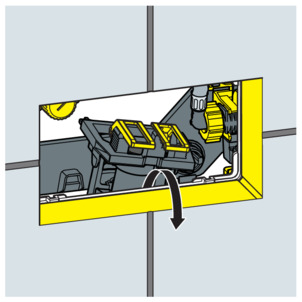

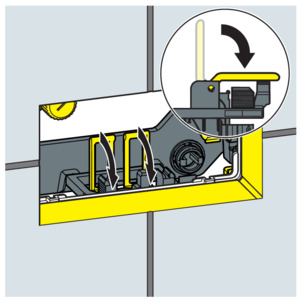

Rabattre les languettes vers l'avant.
-
Lever la soupape d'évacuation.
-

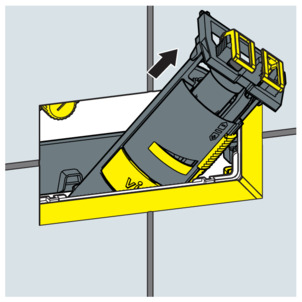

Retirer la soupape d'évacuation par la trappe d'accès.
-

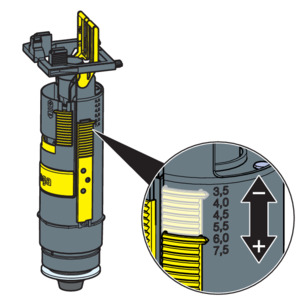

Régler le grand débit de chasse au niveau de la soupape d'évacuation.
-

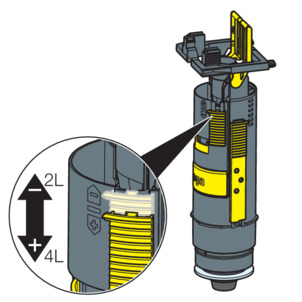

Régler le petit débit de chasse au niveau de la soupape d'évacuation.
Régler le débit de chasse d'eau
Conditions :
La soupape d'évacuation est démontée.
L'étrangleur de débit de chasse d'eau est retiré.
-

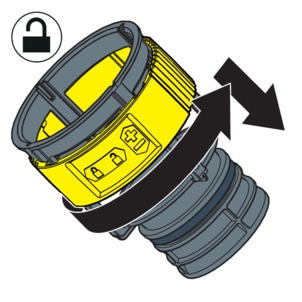

Déverrouiller l'étrangleur de débit de chasse d'eau.
-
Régler le débit de chasse d'eau sur l'étrangleur.
-

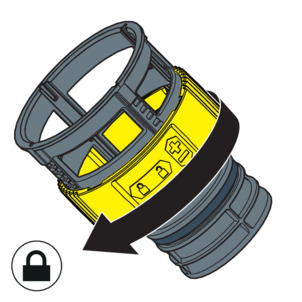

Verrouiller l'étrangleur de débit de chasse d'eau.
Nettoyage et maintenance
Nettoyage et maintenance du réservoir de chasse d'eau encastré
Le réservoir de chasse d'eau encastré est sollicité en permanence de manière mécanique, chimique et physique. C'est pourquoi les composants doivent être nettoyés en cas de besoin et les joints de la soupape d'évacuation et du robinet flotteur doivent être renouvelés.
Dans les zones ou les régions où la dureté de l’eau est très élevée en raison d’un taux élevé de chlorure de calcium ou de magnésium, des dépôts de calcaire au niveau des soupapes de remplissage et d’évacuation peuvent apparaître. Selon l'importance des dépôts, les soupapes doivent être remplacées.
Traitement des déchets
Trier le produit et l'emballage selon les groupes de matériaux respectifs (par ex. papier, métaux, matières plastiques ou métaux non ferreux) et les mettre au rebut conformément à la législation nationale en vigueur.
