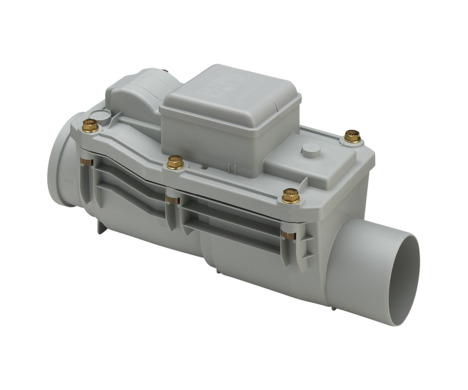

Grundfix-padotusventtiili, tyyppi 0
Tuotetiedot
Grundfix-padotusventtiili, tyyppi 0
Viemäriputkeen
| Valmistusvuosi (alk.): | 1.1.1996 |
Tätä asiakirjaa koskevat suojaoikeudet, lisätietoja saat osoitteesta viega.com/legal .
Käyttökohteet
Tämän ohjeen sisältämät tiedot on tarkoitettu seuraaville ammattiryhmille:
Lämmitys- ja saniteettialan ammattilaiset ja opastettu ammattihenkilöstö
SHK-FachkräfteAsennusliikkeet
Henkilöt, joilla ei ole yllä mainittua koulutusta tai pätevyyttä, eivät saa suorittaa tämän tuotteen asennusta, liitäntää tai mahdollista huoltoa. Tämä rajoitus ei koske mahdollisia käyttöä koskevia ohjeita.
Viega-tuotteiden asennus on suoritettava tekniikan yleisesti voimassa olevia sääntöjä ja Viega-käyttöohjeita noudattaen.
Ohjeiden merkinnät
Varoitukset ja ohjeet on sisennetty muusta teksistä ja merkitty erityisesti vastaavilla kuvakkeilla.
VAARA!
Varoittaa mahdollisista hengenvaarallisista vammoista.
VAROITUS!
Varoittaa mahdollisista vakavista vammoista.
HUOMIO!
Varoittaa mahdollisista vammoista.
OHJE!
Varoittaa mahdollisista aineellisista vahingoista.
INFO!
Lisäohjeita ja vinkkejä.
Tätä kieliversiota koskeva ohje
Tämä käyttöohje sisältää tuote- tai järjestelmävalikoimaa, asennusta ja käyttöönottoa sekä määräystenmukaista käyttöä sekä, tarvittaessa, huoltotoimia koskevia tärkeitä tietoja. Nämä tiedot tuotteista, niiden ominaisuuksista ja sovellusteknologioista perustuvat normeihin, jotka ovat parhaillaan voimassa Euroopassa (esim. EN) ja/tai Saksassa (esim. DIN/DVGW).
Joissakin tekstiosioissa saatetaan viitata eurooppalaisiin/saksalaisiin teknisiin määräyksiin. Nämä määräykset toimivat muille maille suosituksina, mikäli niissä ei ole olemassa vastaavia kansallisia vaatimuksia. Voimassa olevilla kansallisilla laeilla, standardeilla, määräyksillä, normeilla sekä muilla teknisillä määräyksillä on etusija tämän ohjeen saksalaisiin/eurooppalaisiin direktiiveihin nähden: Tässä esitetyt tiedot eivät ole sitovia muille maille ja alueille ja ne tulisi, kuten jo sanottu, ymmärtää tueksi.
Normit ja säännökset
Seuraavat normit ja säännökset koskevat Saksaa/Eurooppaa ja ne on tarkoitettu tueksi.
Säännökset osiosta: Asennuspaikka ja asennusolosuhteet
Voimassaoloalue / ohje | Saksassa voimassa oleva säännös |
|---|---|
Padotusventtiilin oikea asennuspaikka | EN 12056 |
Säännökset osiosta: Käyttöalueet
Voimassaoloalue / ohje | Saksassa voimassa oleva säännös |
|---|---|
Grundfix Plus Control täyttää vaatimukset, sillä se on tyypin 3 padotusventtiili, jossa on kaksinkertainen padotussuoja | EN 13564 |
Määräysten mukainen käyttö
Käyttöalueet
Padotusventtiili soveltuu käytettäväksi korkeita lämpötiloja kestävistä tai viemärin perusputkista valmistetuissa vedenpoistojohdoissa, DN 100, 125 tai 150. Jos käytetään muita putkia, esim. saviputkia tai valuputkia, on käytettävä vastaavia siirtymiä korkeita lämpötiloja kestävään putkeen tai viemärin perusputkeen.
Padotusventtiili soveltuu käymäläjätteettömälle talouksien jätevedelle 95 °C:n lämpötilaan asti pH-arvon ollessa ≥ 4 tai ≤ 10.
Kiellettyä on käyttö teollisella alueella tai putkistoissa, joissa virtaa aggressiivisia nesteitä. Niihin kuuluvat puhdistusaineet, jotka voivat vaurioittaa saniteettivarusteita, vedenpoistovarusteita ja putkien raaka-aineita.
Viega suosittelee hätäsulun sulkemista monipäiväisten käyttökeskeytysten aikana, joissa jätevettä ei synny.
Asennuspaikka ja asennusolosuhteet

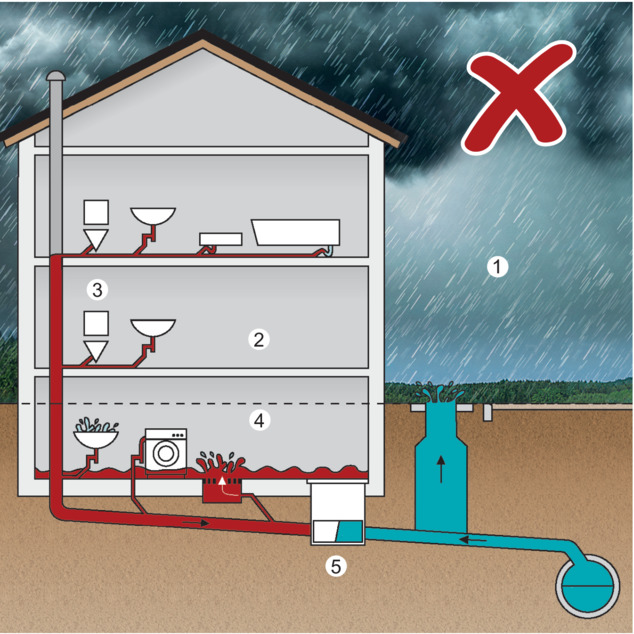

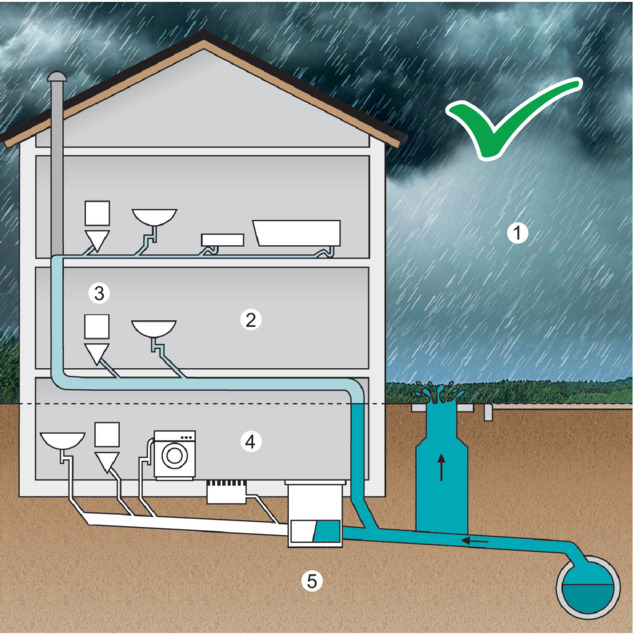

- 1 - Katu = padotustaso
- 2 - Padotusturvallinen alue
- 3 - Ylempien kerrosten liitäntä
- 4 - Padotusvaarallinen alue
- 5 - Paluuvirtauksen esto padotusventtiilillä
Ylemmän kerroksen (3) liitäntä perusjohtoon on suoritettava padotusventtiilin ja viemärin väliin rakennuksen sisällä (5) – vain näin viemärijärjestelmän moitteeton toiminta on taattua. Jotta vedenpoisto olisi varmistettu jatkuvasti, ei padotusventtiileitä saa käyttää keskeisenä varmistuksena rakennuksessa, jossa viemärilaitteet on asennettu padotustason (1) yläpuolelle – padotuksen ilmetessä rakennuksessa syntyy tulva, koska jätevesi ei pääse virtaamaan pois (4).
Padotusventtiilit on asennettava siten, että niihin päästään helposti käsiksi milloin tahansa.
Huolto
Turvallinen käyttö vaatii huollon kahdesti vuodessa. Katso Huolto
Tuotekuvaus

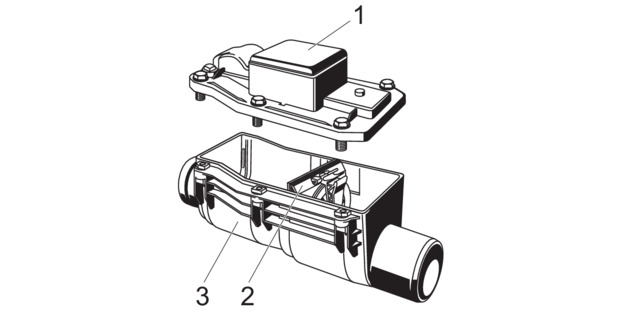

Yleiskatsaus
- 1 - Kansi
- 2 - Takaiskuläppä
- 3 - Perusyksikkö
Toimintatavat
Padotuksen yhteydessä putkisto suljetaan padotusventtiilin takaiskuläpällä.
Käsittely
Asennustiedot

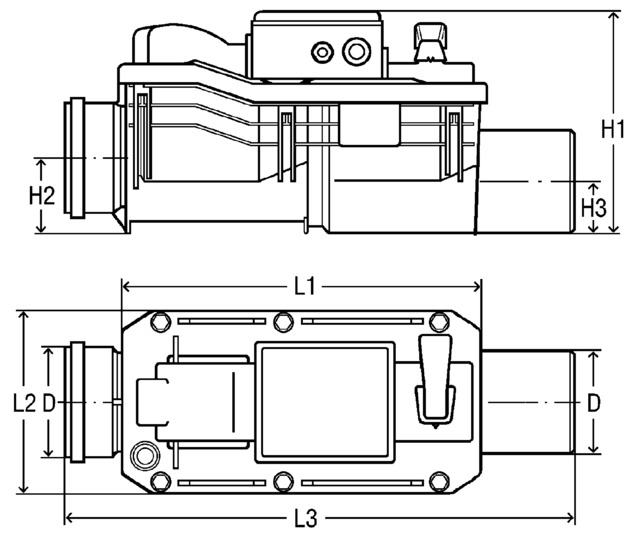

Asennusmitat
D |
|---|
110 |
125 |
160 |
H1 | H2 | H3 | L1 | L2 | L3 |
|---|---|---|---|---|---|
260 | 100 | 65 | 405 | 215 | 545 |
260 | 105 | 75 | 405 | 215 | 550 |
295 | 125 | 95 | 470 | 245 | 640 |
Asennus
Perusyksikön asentaminen
Viemärijohtoon asennuksen saavat suorittaa vain rakennus- ja saniteettialan ammattiyritykset rakennusteknisiä määräyksiä ja tämän käyttöohjeen ohjeita noudattaen.
-

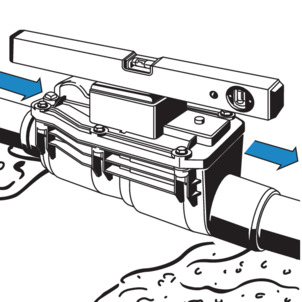

Asenna perusyksikkö vaakasuoraan perusjohtoon.
Huomioi virtaussuunta!
-
Vuoraa korkeintaan poistoputken puoliväliin.
Hoito ja huolto
Huolto
Standardi DIN 1986‑3 vaatii turvallista käyttöä varten laitteiston
huollon
kaksi kertaa vuodessa.
Edellytykset:
Ammattilaisen on suoritettava huolto.
Käytä korjauksiin, huoltoihin ja pidennyksiin vain alkuperäisosia.
Vaihda vialliset rakenneosat, älä korjaa niitä.
Kun käytät kameroita ja puhdistuslaitteita (puhdistuskierukka, korkeapainepesuri), suojaa padotusventtiili mekaanisien vaurioiden varalta.
Huolto voi alkaa vasta sitten, kun on varmistettu, että padotusta ei ole ja ennen padotusventtiiliä olevia viemärilaitteita ei käytetä.
Puhdistus
-

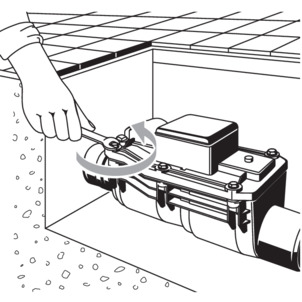

Irrota kannen ruuvit.
-

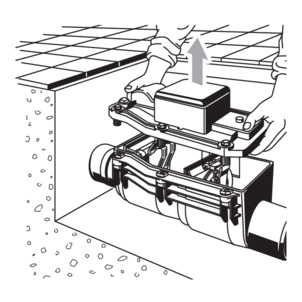

Poista kansi varovasti.
-

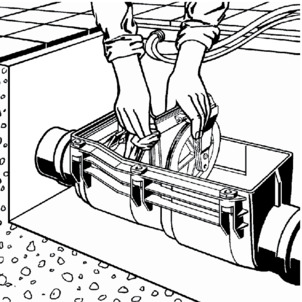

Poista läppä ja puhdista.
-
Tarkista tiivisteet ja vaihda tarvitt.
-

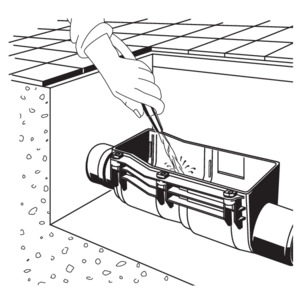

Puhdista kotelo.
-
Rasvaa kotelonpuoleisen väliseinän tiiviste silikonirasvalla.
-

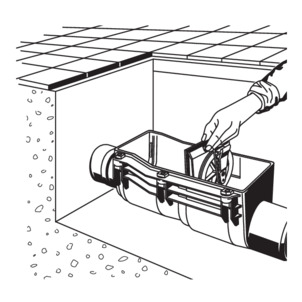

Asenna läppä.
-
Aseta kansi paikoilleen ja kierrä se kiinni.
Hävittäminen
Lajittele tuote ja pakkaus vastaaviin materiaaliryhmiin (esim. paperit, metallit, muovit tai muut kuin rautametallit) ja hävitä ne kansallisesti voimassa olevien lakien mukaisesti.
