Tempoplex-viemäröintiputki
Tuotetiedot
Tempoplex-viemäröintiputki
suihkualtaille
| Valmistusvuosi (alk.): | 1.12.2020 |
Tätä asiakirjaa koskevat suojaoikeudet, lisätietoja saat osoitteesta viega.com/legal .
Käyttökohteet
Tämän ohjeen sisältämät tiedot on tarkoitettu seuraaville ammattiryhmille:
LVI-alan ammattilaiset ja opastuksen saanut ammattihenkilöstö
Käyttäjäyritykset
Loppukäyttäjät
Henkilöt, joilla ei ole yllä mainittua koulutusta tai pätevyyttä, eivät saa suorittaa tämän tuotteen asennusta, liitäntää tai mahdollista huoltoa. Tämä rajoitus ei koske mahdollisia käyttöä koskevia ohjeita.
Viega-tuotteiden asennus on suoritettava tekniikan yleisesti voimassa olevia sääntöjä ja Viega-käyttöohjeita noudattaen.
Ohjeiden merkinnät
Varoitukset ja ohjeet on sisennetty muusta tekstistä ja merkitty erityisesti vastaavilla kuvakkeilla.
VAARA!
Varoittaa mahdollisista hengenvaarallisista vammoista.
VAROITUS!
Varoittaa mahdollisista vakavista vammoista.
HUOMIO!
Varoittaa mahdollisista vammoista.
OHJE!
Varoittaa mahdollisista aineellisista vahingoista.
INFO!
Lisäohjeita ja vinkkejä.
Tätä kieliversiota koskeva ohje
Tämä käyttöohje sisältää tuote- tai järjestelmävalikoimaa, asennusta ja käyttöönottoa sekä määräystenmukaista käyttöä sekä tarvittaessa huoltotoimia koskevia tärkeitä tietoja. Nämä tiedot tuotteista, niiden ominaisuuksista ja sovellusteknologioista perustuvat normeihin, jotka ovat parhaillaan voimassa Euroopassa (esim. EN) ja/tai Saksassa (esim. DIN/DVGW).
Joissakin tekstiosioissa saatetaan viitata eurooppalaisiin/saksalaisiin teknisiin määräyksiin. Nämä määräykset toimivat muille maille suosituksina, mikäli niissä ei ole olemassa vastaavia kansallisia vaatimuksia. Voimassa olevilla kansallisilla laeilla, standardeilla, määräyksillä, normeilla sekä muilla teknisillä määräyksillä on etusija tämän ohjeen saksalaisiin/eurooppalaisiin direktiiveihin nähden. Tässä esitetyt tiedot eivät ole sitovia muille maille ja alueille ja ne tulisi ymmärtää tueksi.
Määräysten mukainen käyttö
Käyttöalueet
OHJE!
Sopimattomien nesteiden aiheuttama vaurioitumisvaara
Jotta viemäriputki ei vahingoittuisi, ohjaa siihen vain seuraavia nesteitä:
Kotitalouksien jätevedet, joiden lämpötila on korkeintaan 95 °C
pH-arvon on oltava yli 4 ja alle 10.

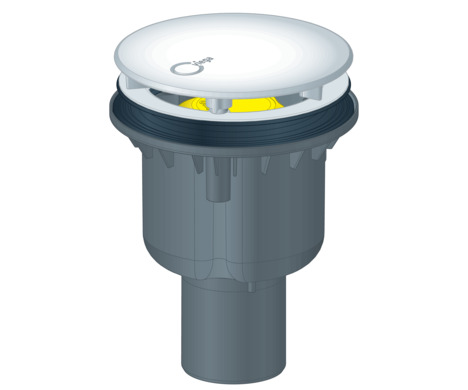

Tempoplex-viemäröintivaruste on vesilukolla varustettu viemäröinti suihkualtaisiin, joiden viemäriaukko on 90 mm.
Tarkkoja tietoja kaikista suihkuallasmalleista ja soveltuvista Viega-viemäröinneistä löytyy luettelosta tai Internetistä.
Tuotekuvaus
Yleiskatsaus

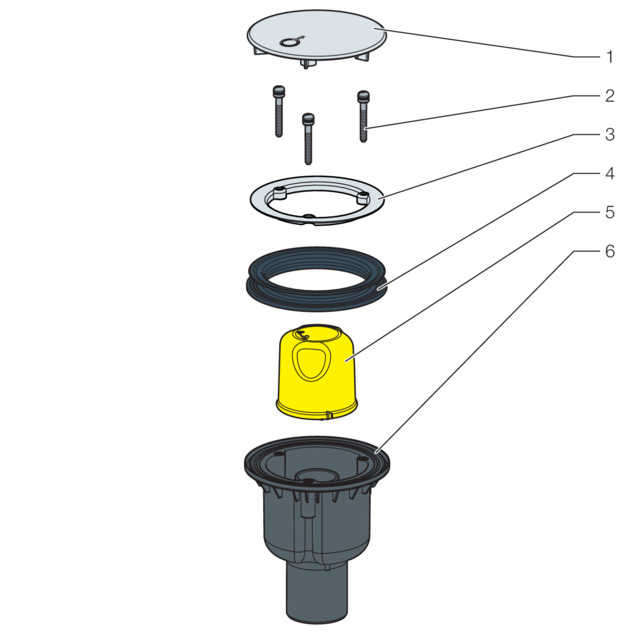

- 1 peitekansi
- 2 ruuvit
- 3 kiinnityslaippa
- 4 tiiviste
- 5 kello
- 6 vesilukko
Tekniset tiedot
Mitoitusvirtaama 15 mm:n padotuskorkeudella |
|---|
Poistoaukon halkaisija |
DN (nimellishalkaisija), liitosputki |
Vesilukon korkeus |
Mitat ja asennussyvyys |
Padotuskorkeus |
Porausreikä |
0,62 l/s |
90 mm |
40/50 mm |
137 mm |
50 mm |
>120 mm |
Tarvikkeet
Hiussihti, malli 6965.90.
Käsittely
Asennustiedot
Asennusolosuhteet
Viemäröintivarusteen asennusta koskevat seuraavat edellytykset:
Vedenpoistojohto on asennettu.
Päällysteessä on aukko (porausreikä >120 mm).
Mitoitusvirtaama on riittävä padotuskorkeuden ollessa 15 mm.
Asennusmitat
Asennus
Viemäröintivarusteen asennus
Poistoistukan supistaminen DN 40:een
Edellytykset:
Tarkasta, että supistaminen DN 40:een on maakohtaisten määräysten ja standardien mukaista.
-
OHJE!

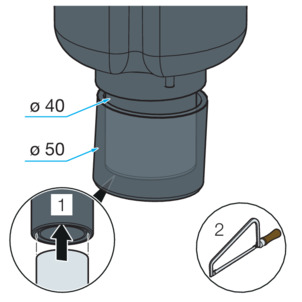

50 mm:n ulkoputkea lyhennettäessä 40 mm:n sisäputkea ei saa vaurioittaa.
INFO!Aseta ulomman putken sahaamisen ajaksi pyöreä peltisuikale sisä- ja ulkoputken väliin.
Jos jätevesiputken halkaisija on vain 40 mm, sahaa poistoistukka poikki merkitystä kohdasta.
Tiivisteen jakaminen
Jos suihkualtaan pohja on paksumpi kuin 10 mm, tiiviste on jaettava:
-
Leikkaa tiiviste olakkeen kohdalta kahteen osaan.
Tiivisteen asettaminen paikoilleen
Asenna viemäröintiputki seuraavasti:
-

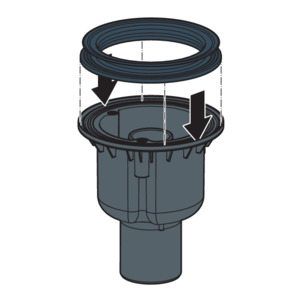

Aseta tiiviste viemäröintiputken tiivistepinnalle ja paina se pitouraan.
-
Aseta poistoputki ja tiiviste paikoilleen suihkualtaan alle.
-
Vie tiivisteen yläosa poistoaukon läpi.
INFO!Jos tiiviste on jouduttu jakamaan: Aseta tiivisteen alaosa viemärikotelon pitouraan ja aseta toinen tiivisteen osa suihkualtaan poistoaukon päälle.
-

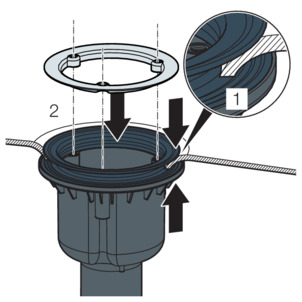

Aseta kiinnityslaippa paikalleen.
Viemäröintivarusteen kiinnittäminen
-

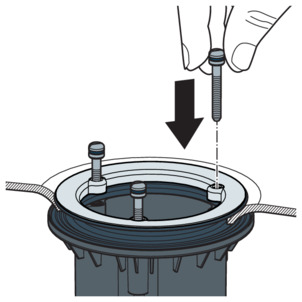

Aseta ruuvit paikoilleen käsin.
-
OHJE!
Käytä vain ruuvimeisseliä, älä käytä akkuruuvinväännintä.
Kiristä ruuvit tasaisesti.
Kiinnitysruuvien säätäminen jälkikäteen ei ole tarpeen.
-

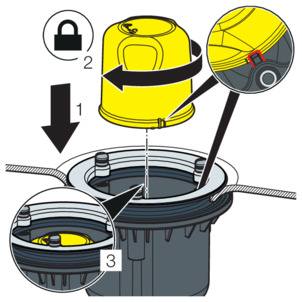

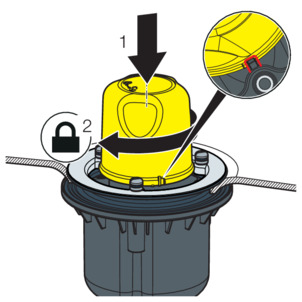

Aseta kello, jossa on kolme lovea, tätä varten tarkoitettuihin pidikkeisiin ja kiinnitä kääntämällä myötäpäivään.
-
INFO!
Kellon vaihtoehtoinen asennus.
Aseta kello keskelle.
-

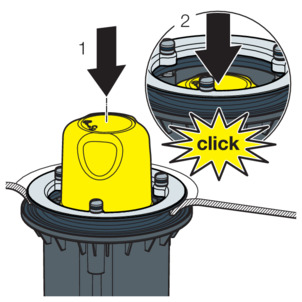

Paina kelloa alaspäin, kunnes se napsahtaa kuuluvasti paikalleen.
-

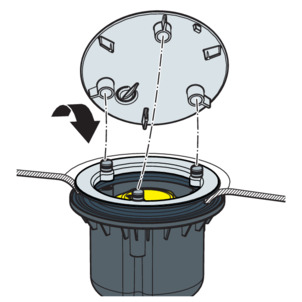

Paina peitekansi kolmeen kiinnityskohtaan.
Jätevesijärjestelmän liittäminen
Edellytys:
Poistorunko on asennettu suihkualtaaseen.
-

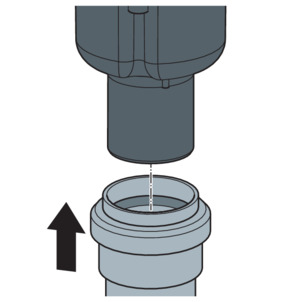

Liitä jätevesijohto jännitteettömästi viemäriin.
Tiiviystarkastus
Tiiviystarkastus tehdään pelkkänä silmämääräisenä tarkastuksena.
-
Tarkasta näkyvät vuodot.
Hoito
OHJE!
Sopimattoman puhdistusaineen aiheuttama vaurioitumisvaara!
Seuraavat puhdistusaineet saattavat vahingoittaa kromattuja pintoja, eikä niitä saa siksi käyttää:
hankausaine
naarmuttavat sienet
Kalkkia, kipsiä tai sementtiä liuottavat aineet
Liuotinaineet tai muut happopitoiset puhdistusaineet
-
Käytä säännölliseen hoitoon ja kalkkitahrojen välttämiseksi normaalia saippuaa ja mietoa puhdistusainetta.
-
Poista karkea lika tavanomaisella talouspuhdistusaineella. Huuhtele puhdistusaine perusteellisesti raikkaalla vedellä määritellyn vaikutusajan kuluttua.
-
Kuivaa pinnat pehmeällä liinalla. Rakenneosiin ei saa jäädä jäämiä.
Viemärikaivon puhdistaminen
OHJE!
Varmista viemärijärjestelmää puhdistaessasi, ettei vesilukko vaurioidu.
-
Poista peitekansi.
-

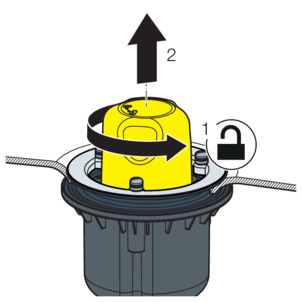

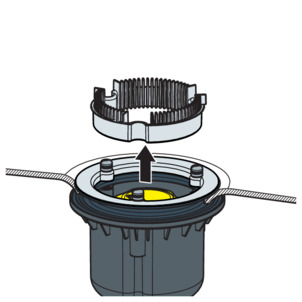

Käännä kelloa vastapäivään ja irrota se ylöspäin.
-
INFO!
Kellon vaihtoehtoinen poistaminen.

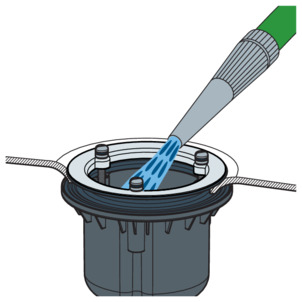

Työnnä kello sivuun ja poista se.
-
Puhdista viemäröinti varovasti varusteita vaurioittamatta.
-
Aseta kello, jossa on kolme lovea, tätä varten tarkoitettuihin pidikkeisiin ja kiinnitä kääntämällä myötäpäivään.
Asenna peitekansi.
-
INFO!
Kellon vaihtoehtoinen asennus.
Aseta kello keskelle.
-
Paina kelloa alaspäin, kunnes se napsahtaa kuuluvasti paikalleen.

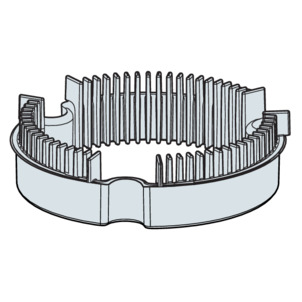

Puhdista hiussihti
-
Poista hiussihti.
-

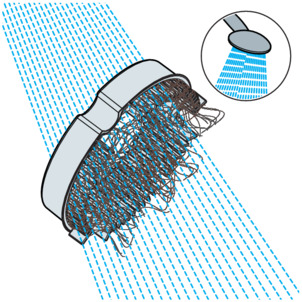

Puhdista hiussihti ja aseta se takaisin paikalleen.
Hävittäminen
Lajittele tuote ja pakkaus vastaaviin materiaaliryhmiin (esim. paperit, metallit, muovit tai muut kuin rautametallit) ja hävitä ne kansallisesti voimassa olevien lakien mukaisesti.
