Steptec-rinnakkaisliitin
Tuotetiedot
Steptec-rinnakkaisliitin
soveltuu Steptec-asennuskiskoon, malli 8401
| Valmistusvuosi (alk.): | 1.4.2016 |
| Valmistusvuosi (asti): | 31.5.2019 |
Tätä asiakirjaa koskevat suojaoikeudet, lisätietoja saat osoitteesta www.viega.de/rechtshinweise .
Käyttökohteet
Tämän ohjeen sisältämät tiedot on tarkoitettu seuraaville ammattiryhmille:
LVI-alan ammattilaiset ja opastettu ammattihenkilöstö
SHK-Fachkräfte
Henkilöt, joilla ei ole yllä mainittua koulutusta tai pätevyyttä, eivät saa suorittaa tämän tuotteen asennusta, liitäntää tai mahdollista huoltoa. Tämä rajoitus ei koske mahdollisia käyttöä koskevia ohjeita.
Viega-tuotteiden asennus on suoritettava talotekniikan yleisesti voimassa olevia sääntöjä (RYL) ja Viega-käyttöohjeita noudattaen.
Ohjeiden merkinnät
Varoitukset ja ohjeet on korostettu muusta tekstistä ja merkitty erityisesti vastaavilla kuvakkeilla.
VAARA!
Tämä symboli varoittaa mahdollisista hengenvaarallisista vammoista.
VAROITUS!
Tämä symboli varoittaa mahdollisista vakavista vammoista.
HUOMIO!
Tämä symboli varoittaa mahdollisista vammoista.
OHJE!
Tämä symboli varoittaa mahdollisista aineellisista vahingoista.
INFO!
Ohjeet antavat lisää hyödyllisiä vinkkejä.
Tuotekuvaus

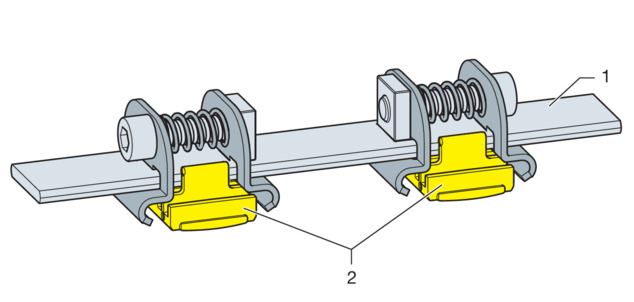

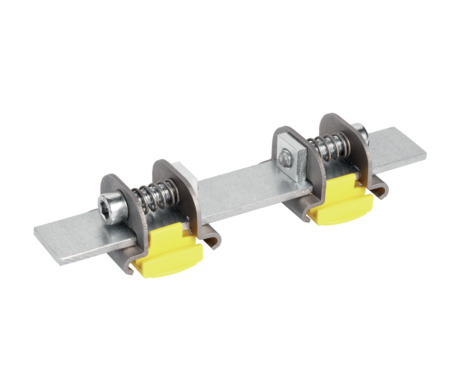

Yleiskatsaus
- 1 – Rinnakkaisliitin
- 2 – Pistopää
Asennusversiot

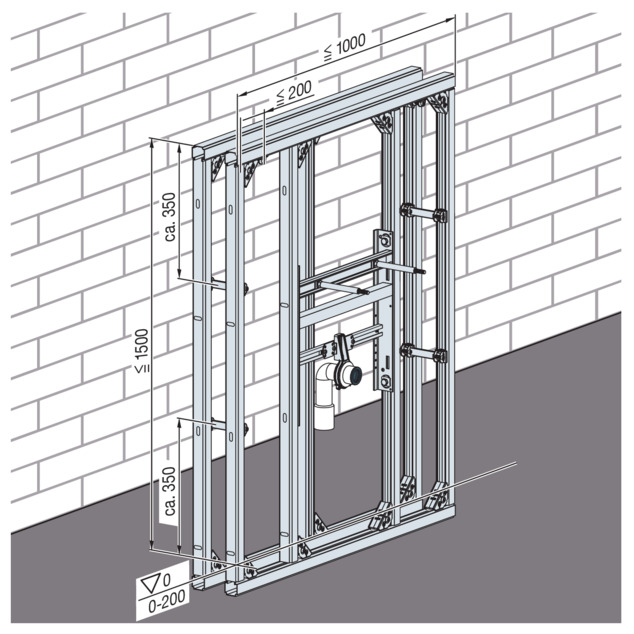

SteptecWC-moduulin asennus enintään 145 mm:n asennussyvyydellä.
INFO!
Huomioi asennusmitat. Etäisyys Steptec-rinnakkaisliittimien välillä enint. 500 mm.
Väliseinän yksikerroksinen panelointi.
Irrallinen tilanjakaja
INFO!
Soveltuu pisuaareihin, pesualtaisiin ja laitteen kannattimiin.

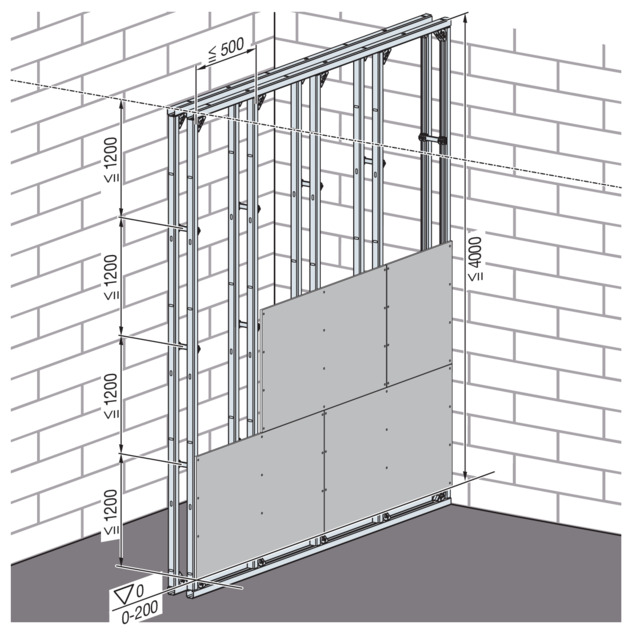

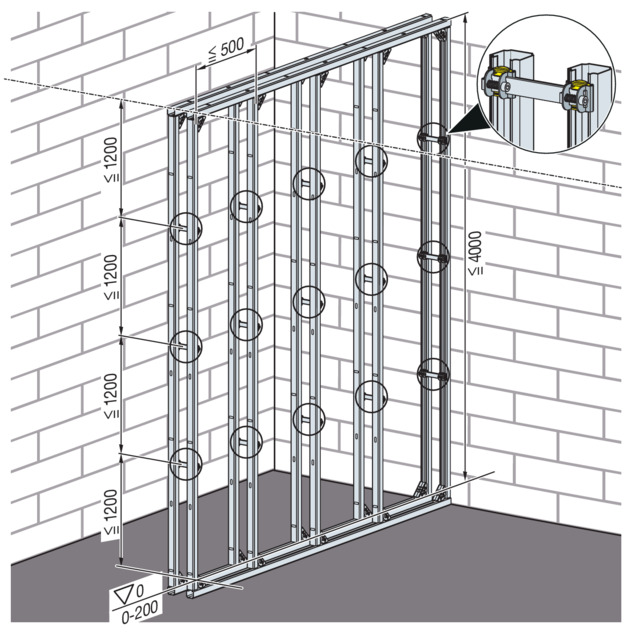

Steptec-Väliseinä (korkeus enintään 4 m), asennussyvyys (enintään 145 mm). Rinnakkaisten liittimien välinen etäisyys enintään 1,2 m.
Yksikerroksinen panelointi Steptec-pilarirungoissa.
Käsittely
Asennustiedot
Tarvittava työkalu
Asentamiseen tarvitaan seuraavat työkalut:
Kuusiokoloavain: 5 mm
Metallisaha

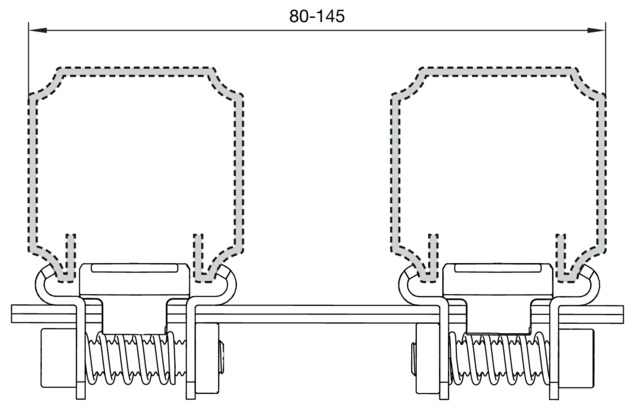

Asennusmitat
Asennus
Rinnakkaisliittimen asennus

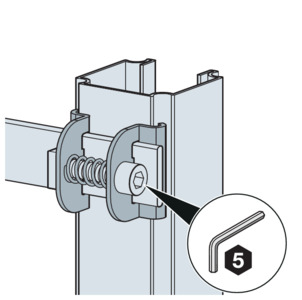

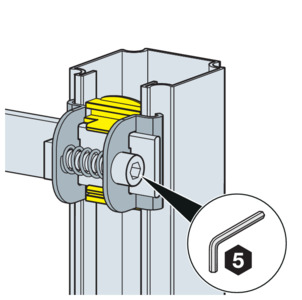

Asennus avoimelle puolelle
-
Asenna rinnakkaisliitin, jonka pistopää on asennuskiskon avoimella puolella. Käytä kuusiokoloavainta (avainkoko 5).

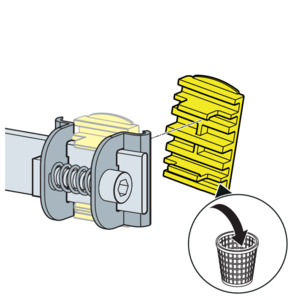

Asennus suljetulle puolelle
-
Irrota ja hävitä rinnakkaisliittimien pistopäät.
-
Asenna rinnakkaisliitin suljetulle puolelle kuusiokoloavaimella (SW 5).

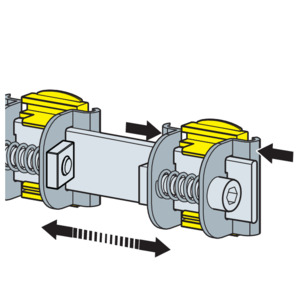

Rinnakkaisliittimen asetus
-
Paina kiinnitysosaa hieman yhteen ja siirrä sitä säätääksesi rinnakkaisliittimen kiinnitysosien välistä etäisyyttä.
-

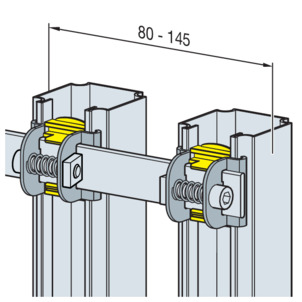

Säädä rinnakkaisliitin haluttuun asennussyvyyteen, joka on 80‑145 mm.
-
Leikkaa rinnakkaisliittimen kieleke oikean pituiseksi rautasahalla, jos asennussyvyys on alle 145 mm.
Hävittäminen
Lajittele tuote ja pakkaus vastaaviin materiaaliryhmiin (esim. paperit, metallit, muovit tai muut kuin rautametallit) ja hävitä ne kansallisesti voimassa olevien lakien mukaisesti.
