Temponox XL
Ruostumattomasta teräksestä valmistettu puristusliitosjärjestelmä ruostumattomille teräsputkille
Valmistusvuosi (alk.): | 1.10.2021 |
Tätä asiakirjaa koskevat suojaoikeudet, lisätietoja saat osoitteesta viega.com/legal .
Tämän ohjeen tiedot on suunnattu lämmitys- ja saniteettialan ammattilaisille ja opastetulle ammattihenkilöstölle.
Henkilöt, joilla ei ole yllä mainittua koulutusta tai pätevyyttä, eivät saa suorittaa tämän tuotteen asennusta, liitäntää tai mahdollista huoltoa. Tämä rajoitus ei koske mahdollisia käyttöä koskevia ohjeita.
Viega-tuotteiden asennus on suoritettava tekniikan yleisesti voimassa olevia sääntöjä ja Viega-käyttöohjeita noudattaen.
Varoitukset ja ohjeet on sisennetty muusta tekstistä ja merkitty erityisesti vastaavilla kuvakkeilla.
Varoittaa mahdollisista hengenvaarallisista vammoista.
Varoittaa mahdollisista vakavista vammoista.
Varoittaa mahdollisista vammoista.
Varoittaa mahdollisista aineellisista vahingoista.
Lisäohjeita ja vinkkejä.
Tämä käyttöohje sisältää tuote- tai järjestelmävalikoimaa, asennusta ja käyttöönottoa sekä määräystenmukaista käyttöä sekä tarvittaessa huoltotoimia koskevia tärkeitä tietoja. Nämä tiedot tuotteista, niiden ominaisuuksista ja sovellusteknologioista perustuvat normeihin, jotka ovat parhaillaan voimassa Euroopassa (esim. EN) ja/tai Saksassa (esim. DIN/DVGW).
Joissakin tekstiosioissa saatetaan viitata eurooppalaisiin/saksalaisiin teknisiin määräyksiin. Nämä määräykset toimivat muille maille suosituksina, mikäli niissä ei ole olemassa vastaavia kansallisia vaatimuksia. Voimassa olevilla kansallisilla laeilla, standardeilla, määräyksillä, normeilla sekä muilla teknisillä määräyksillä on etusija tämän ohjeen saksalaisiin/eurooppalaisiin direktiiveihin nähden. Tässä esitetyt tiedot eivät ole sitovia muille maille ja alueille ja ne tulisi ymmärtää tueksi.
![]() | Tämä käyttöohje sisältää videoita Jotkin asennus- ja käsittelyvaiheet näytetään esimerkinomaisesti jossain muussa kuin tässä kuvatussa putkijärjestelmässä, mutta ohjeet pätevät yhtä lailla. |
Seuraavat normit ja säännökset koskevat Saksaa/Eurooppaa, ja ne on tarkoitettu tueksi.
Voimassaoloalue/ohje | Saksassa voimassa oleva säännös |
---|---|
Soveltuvuus vähäsuolaiselle / suolapitoiselle juomavedelle | VDI-Richtlinie 2035, taul. 1 |
Soveltuvuus lämmitysvedelle pumppu-lämminvesi-lämmitysjärjestelmissä | VDI-Richtlinie 2035, sivu 1 ja sivu 2 |
Voimassaoloalue/ohje | Saksassa voimassa oleva säännös |
---|---|
EPDM-tiivisteen käyttöalue
| DIN EN 12828 |
Voimassaoloalue/ohje | Saksassa voimassa oleva säännös |
---|---|
Hapen syöttö järjestelmän uudelleentäytössä | DIN EN 14868 |
Happipitoisuus vähäsuolaisessa / suolapitoisessa vedessä | VDI-Richtlinie 2035 taul. 1 |
Vaurioiden ehkäiseminen lämminvesi-lämmitysjärjestelmissä | VDI 2035 Sivu 1 ja 2 |
Voimassaoloalue/ohje | Saksassa voimassa oleva säännös |
---|---|
Materiaalien varastoinnille asetetut vaatimukset | DIN EN 806‑4, luku 4.2 |
Voimassaoloalue/ohje | Saksassa voimassa oleva säännös |
---|---|
Henkilökunnan pätevyys laippaliitäntöjen asennukseen | VDI-Richtlinie 2290 |
Kiristysmomenttien määrittäminen | DIN EN 1591‑1 |
Voimassaoloalue/ohje | Saksassa voimassa oleva säännös |
---|---|
Valmiiksi tehdyn, mutta ei vielä peitetyn järjestelmän tarkastus | DIN EN 806–4 |
Vesijärjestelmien tiiviystarkastus | ZVSHK-Merkblatt: |
Täyttö- ja täydennysvedelle asetetut vaatimukset | VDI 2035 |
Sovi Viegan kanssa järjestelmän käytöstä muille kuin kuvatuille käyttöalueille ja muilla kuin kuvatuilla aineilla.
Järjestelmä on tarkoitettu käytettäväksi suljetuissa lämmitys- ja jäähdytyskierroissa. Järjestelmä ei sovellu käytettäväksi käyttövesiasennuksissa. Putket ja puristusliittimet on siksi merkitty ruskealla symbolilla "Ei käyttövedelle".
Puristusliitinjärjestelmä on suunniteltu nimellispaineelle PN 16.
Käyttö on mahdollista mm. seuraavilla alueilla:
Suljetut lämmitys- ja jäähdytyskierrot
Aurinkoenergiajärjestelmät tasokeräimillä
Aurinkoenergiajärjestelmät tyhjiöputkikeräimillä (vain FKM-tiivisteillä)
Paineilmaputkistot
Järjestelmät teknisille kaasuille (pyynnöstä)
Tiivistyselementtien käyttöalueita koskevia tietoja katso osoitteesta Tiivisteet .
Käänny Viegan puoleen, jos tuotetta käytetään muihin käyttötarkoituksiin tai jos oikeasta oikean materiaalin valinnasta on epävarmuutta.
Järjestelmää voidaan käyttää suljetuissa vesikierroissa, joissa hapen sisääntulo ei ole mahdollista käytön aikana.
Happipitoisuudelle ovat voimassa seuraavat raja-arvot, katso Säännökset osiosta: Aineet :
vähäsuolainen vesi ≤0,1 mg/l
suolapitoinen vesi < 0,02 mg/l
Järjestelmä soveltuu mm. seuraaville aineille:
Voimassa olevat määräykset, katso Säännökset osiosta: Aineet .
Lämmitysvesi pumppu-lämminvesi-lämmitysjärjestelmille
Paineilma (kuiva) käytettyjen tiivisteiden tietojen mukaisesti
EPDM öljypitoisuudella < 25 mg/m3
FKM öljypitoisuudella ≥ 25 mg/m3
Jäätymisenestoaine, jäähdytyssuolavesissä 50 %:n pitoisuuteen asti

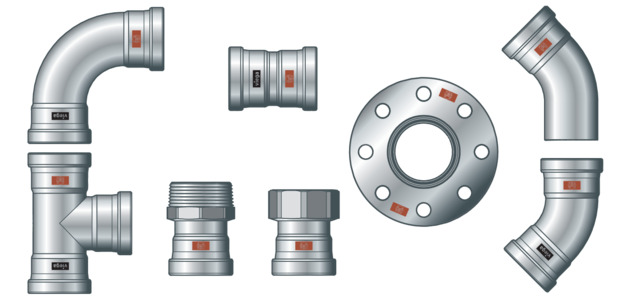

Putkistojärjestelmä koostuu puristusliittimistä yhdessä ruostumattomien teräsputkien ja niihin sopivien puristustyökalujen kanssa.
Järjestelmäkomponentteja on saatavana seuraavina kokoina: d76,1 / 88,9 / 108,0.
Järjestelmäputkia on saatavana 6 m:n pituisina.
Kuvatusta järjestelmästä on saatavana seuraavat putket:
Putkityyppi |
---|
d |
Käyttöalue |
Materiaalinro |
Putkimerkintä |
Suojakorkki |
Temponox-putki1.4520 |
---|
76,1 / 88,9 / 108,0 |
Suljetut lämmitys- ja jäähdytyskierrot1) |
1.4520 (X2CrTi17) |
ruskea viiva |
ruskea |
1) | Tarkat tiedot löydät kohdassa Metallisten asennusjärjestelmien käyttö. |
d x s [mm] |
---|
76,1 x 1,5 |
88,9 x 1,5 |
108,0 x 1,5 |
Tilavuus putkimetriä kohti [l/m] | Putken paino [kg/m] |
---|---|
4,20 | 2,80 |
5,80 | 3,28 |
8,66 | 4,00 |
Käytä putkien kiinnitykseen ainoastaan kloridivapailla melunsuojasisäkkeillä varustettuja putkikannakkeita.
Noudata kiinnitystekniikan yleisiä sääntöjä:
Älä käytä kiinnitettyjä putkistoja kiinnikkeinä muille putkistoille ja rakenneosille.
Älä käytä putkenkiinnityskoukkuja.

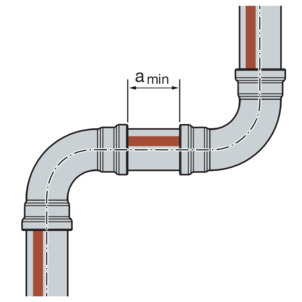

Säilytä etäisyys puristusliittimiin.
Huomioi laajenemissuunta: Suunnittele kiinto- ja liukupisteet.
Varmista, että putkistot kiinnitetään ja eristetään rakennuksen rungosta niin, etteivät ne voi siirtää minkäänlaista runkoääntä termisten pituudenmuutosten tai rakennuksen runkoon tai muihin rakenneosiin osuvien mahdollisten paineiskujen aiheuttamana.
Noudata seuraavia kiinnitysvälejä:
d [mm] | Putkikannakkeiden |
---|---|
76,1 | 4,25 |
88,9 | 4,75 |
108,0 | 5,00 |
Putket laajenevat lämmitessään. Lämpölaajeneminen riippuu materiaalista. Pituusmuutokset johtavat jännityksiin järjestelmän sisällä. Nämä jännitteet on tasattava soveltuvilla toimenpiteillä.
Nämä keinot ovat osoittautuneet hyviksi:
Kiinto- ja liukupisteet
Laajenemisen tasausmatkat (taivutushaara)
Materiaali | Lämpölaajenemiskerroin ⍺ | Esimerkki: |
---|---|---|
Ruostumaton teräs 1.4520 | 0,0108 | 10,8 |

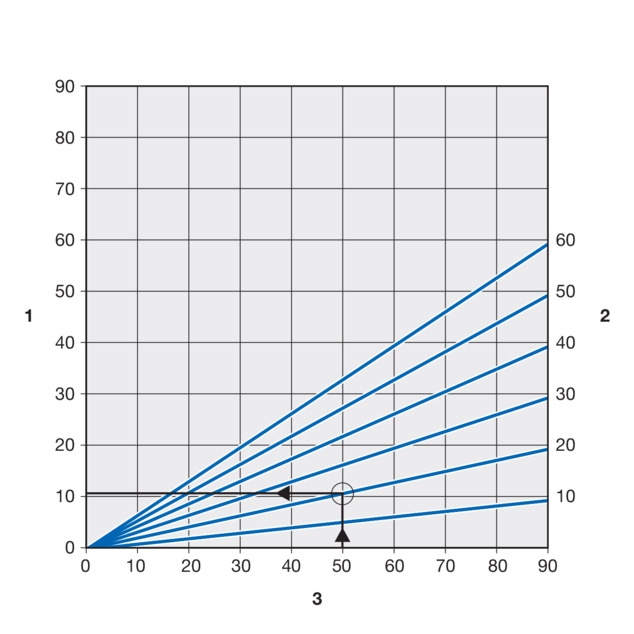

Pituuslaajeneminen Δl voidaan lukea taulukosta tai laskea seuraavan kaavan avulla:
Δl = ⍺ [mm/mK]× L [m]×Δ ϑ [K]
Temponox XL-putki 1.4520 voidaan 'Temponox XL-puristusliittimen lisäksi yhdistettävissä Profipress XL-, Sanpress Inox XL- ja Sanpress XL-puristusliittimiin.
Käyttöalueilla, joilla kondensaation muodostuminen on mhdollista, kuten esim. suljetuissa jäähdytyskierroissa tai kosteissa ympäristöissä Viega suosittelee Temponox XL-, Sanpress XL- ja Sanpress Inox XL-puristusliittimien käyttöä.
Kun käytetään kuparista valmistettuja Profipress XL-puristusliittimiä edellä mainituilla käyttöalueilla, myös ruostumattomasta teräksestä valmistetun Temponox XL-putken 1.4520 ja kuparista valmistettujen Profipress XL-puristusliittimien väliset liitoskohdat on suojattava korroosiosuojasiteellä.
Käytettäessä umpisoluisia eristeletkuja tiivistä huolellisesti kaikki isku- ja leikkausreunat huolellisesti soveltuvalla liimauksella.
Jos tuotetta käytetään muihin käyttötarkoituksiin tai jos oikeasta materiaalin valinnasta on epävarmuutta, käänny Viegan puoleen.

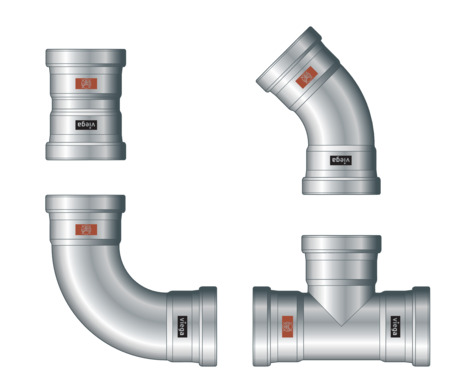

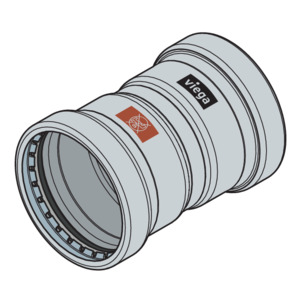

Temponox XL -puristusliittimissä on leikkausrengas, erotusrengas ja tiiviste puristusliittimen urassa. Puristettaessa leikkausrengas pureutuu kiinni putkeen ja huolehtii näin liitoksen voimakkaasta sulkemisesta.
Asennuksessa ja myöhemmin puristettaessa erotusrengas suojaa tiivistettä leikkausrenkaan aiheuttamilta vaurioilta.
Viega-puristusliittimissä on SC‑Contur. SC‑Contur on DVGW:n sertifioima turvamekanismi, joka huolehtii siitä, että puristusliitin vuotaa puristamattomana. Näin vahingossa puristamatta jääneet liitokset havaitaan välittömästi tiiviystarkastuksessa.

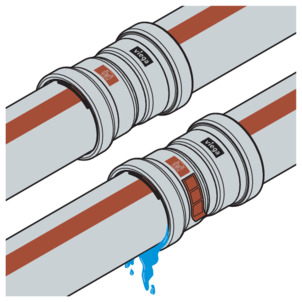

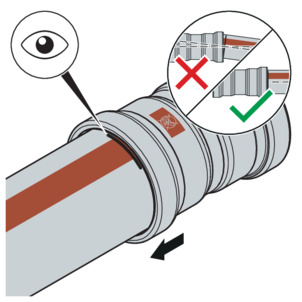

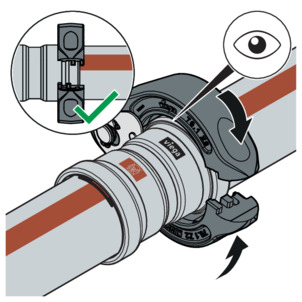

Viega takaa, että vahingossa puristamattomat liitokset tulevat näkyviin tiiviystarkastuksessa:
märässä tiiviystarkastuksessa painealueella 0,1–0,65 MPa (1,0–6,5 bar)
kuivassa tiiviystarkastuksessa painealueella 22 hPa–0,3 MPa (22 mbar–3,0 bar)
Puristusliittimet on varustettu tehtaalla EPDM-tiivisteillä. Sovelluksissa, joissa lämpötila on korkeampi, kuten aurinkolämpöjärjestelmissä, joissa on tyhjiöputkikeräimet, puristusliittimet on varustettava FKM tiivisteillä.
Jos keräintyyppiä (tasokeräimet/tyhjiöputkikeräimet) ei ole vielä määritetty, kun liitosputki asennetaan aurinkolämpökohteeseen, suosittelemme Viega FKM tiivisteiden käyttöä puristusliittimissä.
Käyttöalue |
---|
Sovellus |
Käyttölämpötila [Tmax] |
Käyttöpaine [Pmax] |
Huomautuksia |
Suljetut lämmityskierrot | Aurinkoenergiajärjestelmät | Jäähdytyskierrot | Paineilma | Tekniset kaasut |
---|---|---|---|---|
Pumppu-lämminvesi-lämmitysjärjestelmä | Aurinkoenergiakierto | Toisiokierto suljettu | kaikki putkiston osiot | kaikki putkiston osiot |
95 °C | — | ≥ -25 °C | 60 °C | — |
— | 0,6 MPa (6 baaria) | 1,6 MPa (16 baaria) | 1,6 MPa (16 baaria) | — |
voimassa olevien määräysten mukaisesti2) lämpöpatteriliitännässä Tmax: 95 °C | tasokeräimille | Inhibiittorit kylmävesisarjoille, katso Materiaalinkestävyys | kuiva, öljypitoisuus < 25 mg/m3 3) | 1) 3) |
1) | Sovittava Viegan kanssa |
2) | katso Säännökset osiosta: Tiivisteet |
3) | katso myös asiakirja Metallisten asennusjärjestelmien käyttö Viega-verkkosivustolla |
Käyttöalue |
---|
Sovellus |
Käyttölämpötila [Tmax] |
Käyttöpaine [Pmax] |
Huomautuksia |
Aurinkoenergiajärjestelmät | Paineilma |
---|---|
Aurinkoenergiakierto | kaikki putkiston osiot |
1) | 60 °C |
0,6 MPa (6 baaria) | 1,6 MPa (16 baaria) |
Litteitä/tyhjiöputkikeräimiä varten 2) | kuiva 2) |
1) | Sovittava Viegan kanssa. |
2) | katso myös asiakirja Metallisten asennusjärjestelmien käyttö Viega-verkkosivustolla |
Puristusliitosjärjestelmän tiivistysaineisiin kohdistuu lämpövanhenemista, joka riippuu ainelämpötilasta sekä käyttöajasta. Mitä korkeampi väliaineen lämpötila on, sitä nopeammin tiivistemateriaalin terminen vanheneminen etenee. Tietyissä käyttöolosuhteissa, kuten teollisissa lämmöntalteenottolaitteissa, on tarpeen sovittaa laitevalmistajan tiedot yhteen puristusliitosjärjestelmän tietojen kanssa.
Käänny Viegan puoleen, ennen kuin puristusliitosjärjestelmää käytetään muihin kuin kuvattuihin käyttötarkoituksiin tai jos oikean materiaalin valinnasta on epävarmuutta.
Temponox-putki1.4520 |
---|
kaksi 180°:een asetettua ruskeaa viivaa |
ruskea teksti |
ruskea symboli "Ei sovellu käyttövedelle!" |

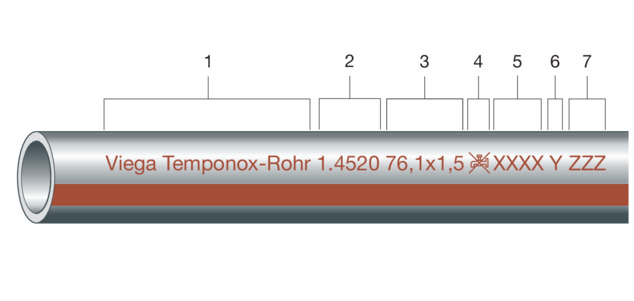

Putkimerkinnät sisältävät tärkeitä tietoja putkien materiaalien ominaisuuksista ja putkien valmistuksesta. Ruskea raita putkissa on tarkoitettu varoitukseksi: ”Ei sovellu käyttövedelle!”.
Merkinnän merkitys on seuraava:
Ruskea suorakulmio on tarkoitettu varoitukseksi: "Ei sovellu käyttövedelle!".
Suorakulmio sijaitsee seuraavissa kohdissa:

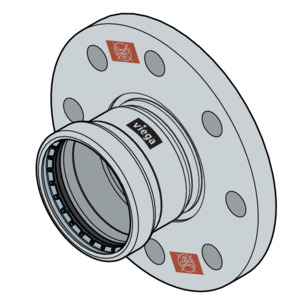

puristusliittimen puristuspäässä
laippaliittimen laipassa
Jotta vältyttäisiin sekaannuksilta muiden järjestelmien puristusliittimien kanssa, Temponox XL-puristusliittimissä on neljä lovea.
Puristusliitosjärjestelmä on suojattava korkeilta kloridipitoisuuksilta sekä väliaineen että myös ulkoisten vaikutusten suhteen.
Liian korkeat kloridipitoisuudet voivat johtaa korroosioon jaloteräsjärjestelmissä.
Vältä ulkokosketusta kloridipitoisten materiaalien kanssa:
Eristemateriaalit eivät saa ylittää 0,05 %:n vesiliukoisten kloridi-ionien massaosuutta.
Putkikannakkeiden melunsuojasisäkkeet eivät saa sisältää liukenevia klorideja.
Ruostumattomat teräsputket eivät saa joutua kosketuksiin kloridipitoisten rakennusaineiden tai laastin kanssa.
Jos ulkoinen korroosiosuojaus on tarpeen, noudata voimassa olevia määräyksiä, katso Säännökset osiosta: Korroosio .
Huomioi putkien kuljetuksessa seuraavaa:
Älä vedä putkia kuormausreunan yli. Pinta saattaa vahingoittua.
Varmista putket kuljetuksen aikana. Liukuminen voi saada putket taipumaan.
Älä vahingoita putkien päissä olevia suojakorkkeja, ja poista ne vasta välittömästi ennen asennusta. Vahingoittuneita putkien päitä ei saa enää puristaa.
Varastoinnissa on noudatettava voimassa olevia määräyksiä, katso Säännökset osiosta: Varastointi :
Varastoi komponentteja puhtaassa ja kuivassa paikassa.
Älä varastoi komponentteja suoraan lattialla.
Laadi vähintään kolme tukipistettä putkien varastointia varten.
Varastoi eri putkikoot mahdollisuuksien mukaan erillään.
Jos erillinen varastointi ei ole mahdollista, varastoi pienet koot suurten kokojen päälle.
Varastoi eri materiaaleista valmistetut putket erillään kosketuskorroosion välttämiseksi.
Kuljetus ja varastointi on saattanut aiheuttaa järjestelmäkomponentteihin vaurioita.
Tarkasta kaikki osat.
Vaihda vaurioituneet komponentit.
Älä korjaa vaurioituneita komponentteja.
Likaantuneita komponentteja ei saa asentaa.
Sähkövirran aiheuttama vaara
Sähköisku voi aiheuttaa palovammoja ja vakavia vammoja tai jopa hengenvaaran.
Koska kaikki metallista valmistetut putkijärjestelmät ovat sähköisesti johtavia, voi verkkojännitettä johtavan osan tahaton koskettaminen johtaa siihen, että koko putkijärjestelmä ja liitetyt metalliset komponentit (esim. lämmityselementit) ovat jännitteen alaisia.
Anna vain sähköalan ammattilaisten tehdä sähkölaitteille suoritettavia töitä.
Yhdistä metallisiin putkijärjestelmiin aina maadoitus.
Sähkölaitteiston laatija vastaa siitä, että maadoitus tarkastetaan ja varmistetaan.
Tärkeä ohje
Puristusliittimissä olevat tiivisteet on sovitettu materiaalikohtaisilta ominaisuuksiltaan putkistojärjestelmien vastaavaan aineeseen tai käyttöalueisiin ja yleensä vain siihen sertifioitu.
Tiivisteen vaihtaminen on yleisesti sallittua. Tiiviste on vaihdettava määräysten mukaiseen varaosaan, joka on tarkoitettu kyseiseen käyttötarkoitukseen Tiivisteet . Muiden tiivisteiden käyttö ei ole sallittua.
Seuraavissa tilanteissa tiivisteen vaihto on sallittua:
kun puristusliittimessä oleva tiiviste on selvästi vaurioitunut ja se tulisi vaihtaa materiaaliltaan samanlaiseen Viega-varatiivisteeseen
kun EPDM-tiiviste tulisi vaihtaa FKM-tiivisteeseen (suurempi lämpötilankestävyys, esim. teollisuuskäyttöä varten)

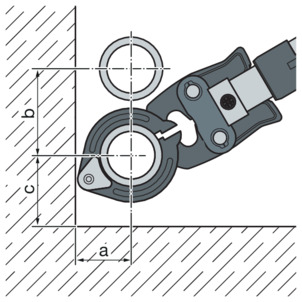

d |
---|
a [mm] |
b [mm] |
76,1 | 88,9 | 108,0 |
---|---|---|
110 | 120 | 135 |
185 | 200 | 215 |

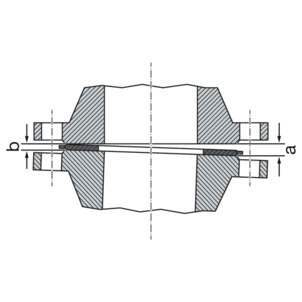

d |
---|
a [mm] |
b [mm] |
c [mm] |
76,1 | 88,9 | 108,0 |
---|---|---|
110 | 120 | 135 |
185 | 200 | 215 |
130 | 140 | 155 |
d |
---|

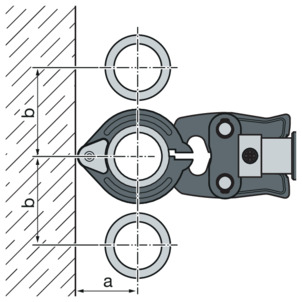

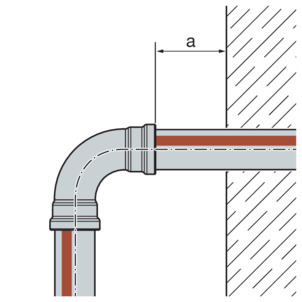

Vähimmäisetäisyys amin [mm] |
76,1–108,0 |
---|
20 |
d |
---|
76,1 |
88,9 |
108,0 |
amin [mm] |
---|
15 |
Z-mitat löytyvät vastaavalta tuotesivulta online-luettelosta.
Puristusliitännän luomiseen tarvitaan seuraavat työkalut:
Putkenkatkaisin tai hienohampainen metallisaha
Jäysteenpoistin ja värikynä merkitsemistä varten

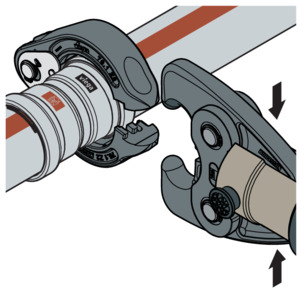

Puristuskone, jonka puristusvoima on tasainen

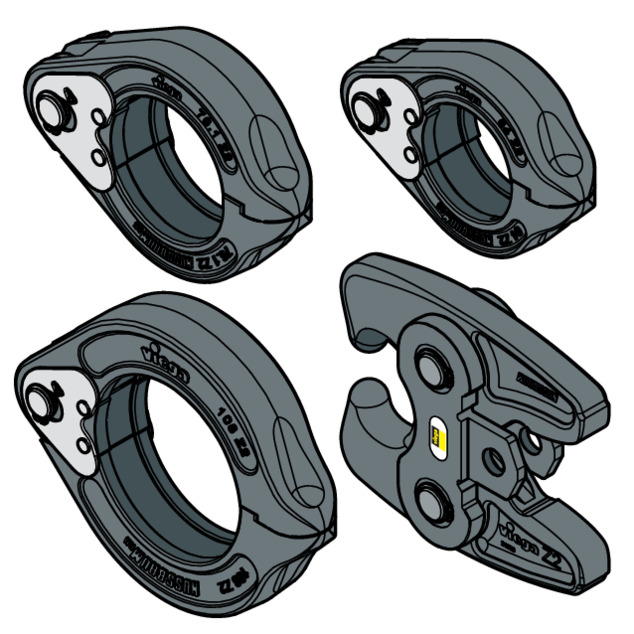

Puristusrengas ja siihen kuuluva välileuka, joka soveltuu putken halkaisijalle ja jonka profiili on sopiva
Puristukseen Viega suosittelee käytettäväksi Viega-järjestelmätyökaluja.
Viega puristusjärjestelmätyökalut on suunniteltu ja tarkoitettu erityisesti Viega puristusliitosjärjestelmien asennusta varten.
Jos keräintyyppiä (tasokeräimet/tyhjiöputkikeräimet) ei ole vielä määritetty, kun liitosputki asennetaan aurinkolämpökohteeseen, suosittelemme Viega FKM tiivisteiden käyttöä puristusliittimissä. Huomaa luku Tiivisteet .
Älä käytä tiivisteen poistamisessa teräviä tai teräväreunaisia esineitä, jotka saattavat vahingoittaa tiivistettä tai uraa.

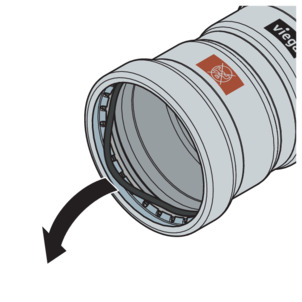

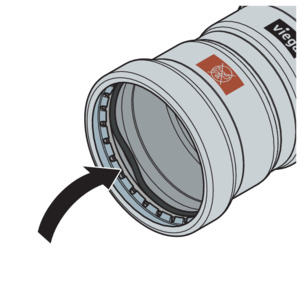

Irrota tiiviste urasta, jätä erotusrengas uraan.
Toimi varovasti, jotta erotusrengas ja tiivisteen istukka eivät vahingoittuisi.
Varmista tällöin, ettei leikkausrengas vahingoita tiivistettä.

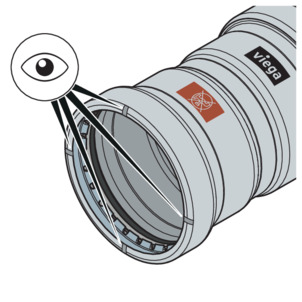

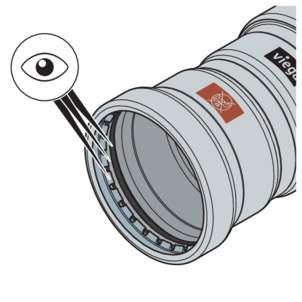

Varmista, että tiiviste on kokonaan urassa.
Vaurioituneen materiaalin aiheuttamat vuotavat puristusliitännät!
Vahingoittuneet putket tai tiivisteet saattavat aiheuttaa puristusliitäntöjen vuotoja.
Huomioi seuraavat ohjeet putkien ja tiivisteiden vaurioiden välttämiseksi:
Älä käytä katkaisemiseen katkaisulaikkoja (kulmahiomakoneita) tai polttoleikkureita.
Älä käytä rasvoja tai öljyjä (kuten esim. leikkuuöljyä).
Tietoja työkaluista, katso myös Tarvittava työkalu .

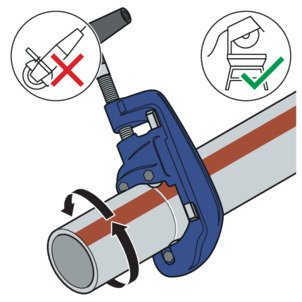

Katkaise putki mahdollisimman suorakulmaisesti putkenkatkaisimella tai hienohampaisella metallisahalla, jotta varmistetaan täydellinen ja tasainen putken sisäänvientisyvyys.
Vältä naarmuttamasta putken pintaa.

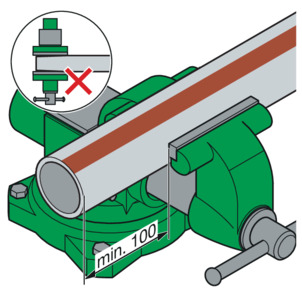

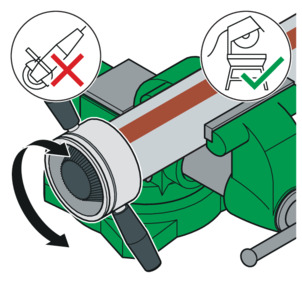

Putkien päiden jäysteet on poistettava katkaisun jälkeen sisältä ja ulkoa huolellisesti.
Jäysteenpoistolla vältetään tiivisteen vaurioituminen tai puristusliittimen juuttuminen asennuksessa. Viega suosittelee käyttämään jäysteenpoistinta (malli 2292.4XL).
Väärän työkalun aiheuttamat vauriot!
Älä käytä jäysteenpoistoon hiomalevyjä tai vastaavia työkaluja. Se voi vahingoittaa putkia.
Kiinnitä putki ruuvipenkkiin.
Säilytä kiinnitettäessä vähintään 100 mm:n etäisyys (a) putken päähän.
Putken päitä ei saa taivuttaa tai vahingoittaa.
Poista jäysteet putken sisältä ja ulkoa.
Edellytykset:
Putken pää ei ole taipunut tai vahingoittunut.
Putken jäysteet on poistettu.
Puristusliittimessä on oikea tiiviste.
Tiivisteessä, erotusrenkaassa tai leikkausrenkaassa ei ole vaurioita.

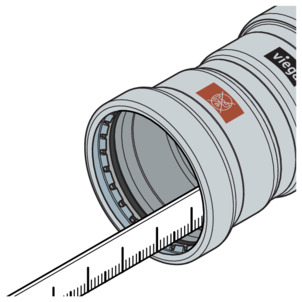

Mittaa puristusliittimen pistosyvyys.
d [mm] | Pistosyvyys [mm] |
---|---|
76,1 | 50 |
88,9 | 50 |
108,0 | 60 |
Merkitse pistosyvyys putkeen.
Laita välileuka puristuskoneeseen ja työnnä kiinnitystappi sisään, kunnes se lukittuu.
Huomioi puristustyökalun ohjeet.
Aseta puristusrengas puristusliittimelle. Puristusrenkaan on peitettävä puristusliittimen uloin rengas täysin.
Avaa välileuka.
Salpaa välileuka puristusrenkaan kiinnityksiin.

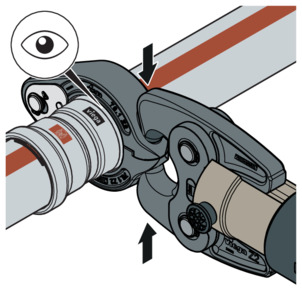

Suorita puristustoimenpide.
Avaa välileuka ja poista puristusrengas.
Poista tarkastustarra.
Liitos on merkitty puristetuksi.
Näytetyssä puristusliitosjärjestelmässä mahdollisia ovat 76,1–108,0 mm:n kokoiset laippaliitännät.
Laippaliitännät saa tehdä ainoastaan pätevä henkilökunta. Henkilökunnan pätevyyttä laippaliitäntöjen asennusta varten voidaan tarkastella esim. voimassa olevien ohjeistuksien mukaisesti, katso Säännökset osiosta: Laippaliitännän tekeminen .
Vastaava koulutusosio asianmukaisesta laippaliitäntöjen asennuksesta (henkilöstön/asiantuntijoiden) ammatillisessa koulutuksessa ja pätevä loppututkinto sekä menestyksekäs säännöllinen taitojen käyttö ovat riittävä todiste.
Muiden työntekijöiden, joilla ei ole vastaavaa alakohtaista koulutusta (esim. käyttöhenkilökunta) ja jotka asentavat laippaliitäntöjä, on osoitettava osaamisensa teoreettisella ja käytännön koulutuksilla, mikä on dokumentoitava.
Kovetettujen aluslaattojen edut käytössä ovat seuraavat:
Määritelty kitkapinta asennuksessa.
Määritelty karkeus laskettaessa ja siten kiristysmomentin sironnan pieneneminen, minkä ansiosta voidaan saavuttaa laskennallisesti suurempi kuusiokantaruuvivoima.

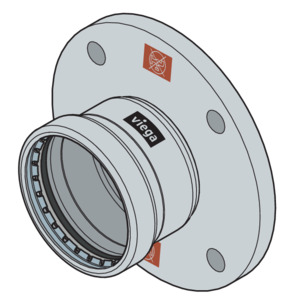

Kiinteä laippa
Teräs, ruostumaton
Puristusliitäntä ruostumattomasta teräksestä
Malli 1759XL: 76,1–108,0 mm (PN10/16)
Malli 1759.1XL: 76,1–108,0 mm (PN6)
Luo aina ensin laippaliitäntä ja sen jälkeen puristusliitos.

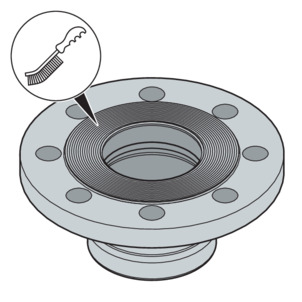

Poista laipan tiivistepinnoilla olevat mahdolliset väliaikaiset päällysteet täydellisesti ennen asennusta, käytä tätä varten puhdistusainetta ja sopivaa vaijeriharjaa.
Tiivisteitä vaihtaessasi varmista, että poistat vanhan tiivisteen kokonaan laipan tiivistepinnalta ilman että vahingoitat tiivistepintaa.
Varmista, että tiivistepinnat ovat puhtaita, ehjiä ja tasaisia. Pinnoilla ei erityisesti saa olla säteittäin kulkevia vaurioita, kuten naarmuja tai lommoja.

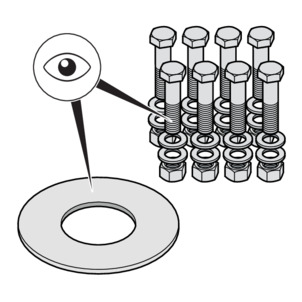

Kuusiokantaruuvien, muttereiden ja aluslaattojen on oltava puhtaita ja ehjiä, ja niiden on vastattava kuusiokantaruuvien vähimmäispituuksia ja lujuusluokkia, katso Tarvittavat kiristysmomentit .
Vaihda vaurioituneet kuusiokantaruuvit, mutterit ja aluslaatat uusiin irrotuksen yhteydessä.

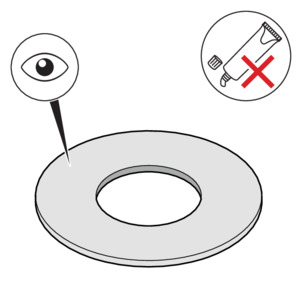

Tiivisteen tulee olla puhdas, ehjä ja kuiva. Älä käytä liimoja tai asennustahnoja tiivisteisiin.
Älä käytä käytettyjä tiivisteitä uudelleen.
Älä käytä taittuneita tiivisteitä, sillä ne ovat turvallisuusriski.
Varmista, että tiivisteissä ei ole virheitä tai puutteita ja että valmistajan tietoja on noudatettu.

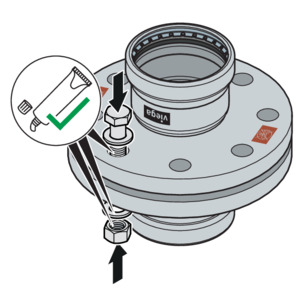

Voitele seuraavat laippaelementit soveltuvalla voiteluaineella:
Kuusiokantaruuvikierteet
Aluslaatta
Mutterin alapinta
Noudata voiteluaineen käyttö- ja lämpötila-alueita valmistajan tietojen mukaisesti.
Laippaliitäntöjen oikea asennus edellyttää rinnakkain kulkevia laippalapoja ilman keskikohdan poikkeamaa, jotka sallivat tiivisteen asentamisen oikeaan kohtaan ilman vaurioita.

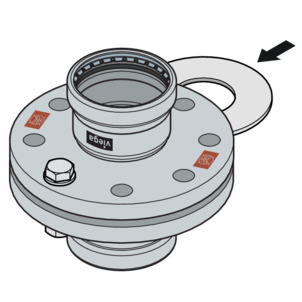

Paina tiivistepintoja niin paljon pois toisistaan, että tiiviste voidaan asentaa ilman voimaa ja vaurioita.
Jos tiivistepinnat eivät ole täysin rinnakkaisia ennen kuusiokantaruuvien kiristämistä, se ei ole ongelma, jos sallittua poikkeamaa ei ylitetä.
DN | sallittu poikkeama a–b [mm] |
---|---|
65–100 | 0,6 |
Poista poikkeavan sivun (a) poikkeama.
Jos olet asiasta epävarma, kokeile kiristää laipan kuusiokantaruuveja noin 10 %:lla nimellismomentista ilman että laitat tiivistettä saavuttaaksesi rinnakkaisuuden ja tiivistepintojen etäisyyden.
Poikkeama ei ole sallittu, jos laipan sijaintia ei saavuteta suurta voimaa käyttämättä.
Järjestyksellä, jossa kuusiokantaruuvit ja mutterit kiristetään, on suuri merkitys tiivisteeseen kohdistuvaan voimanjakautumiseen (pinnan paine). Väärä kiristäminen johtaa jännitysvoimien suureen sirontaan ja voi johtaa pintaan tarvittavan vähimmäispuristuksen alittumiseen tai jopa epätiiviyteen.
Mutterin kiristämisen jälkeen kuusiokantaruuvin päässä pitäisi olla näkyvissä vähintään kaksi mutta enintään viisi kierrettä.

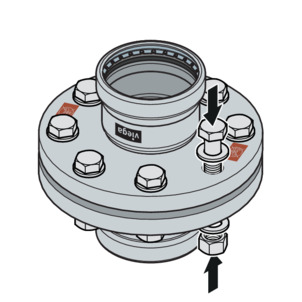

Asenna kuusiokantaruuvit ensin käsin ja huomioi samalla seuraavat:
Asenna kuusiokantaruuvit siten, että kaikki kuusiokantaruuvinpäät ovat yhdellä laipan puolella.
Vaakasuorissa laipoissa laita kuusiokantaruuvit läpi yläkautta.
Vaihda vaikeasti kierrettävät kuusiokantaruuvit helposti kierrettäviin.
Useiden kiristystyökalujen käyttö yhtä aikaa on mahdollista.

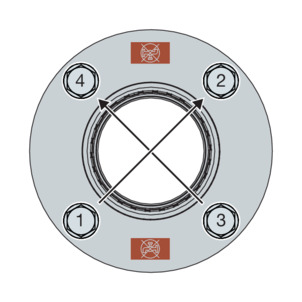

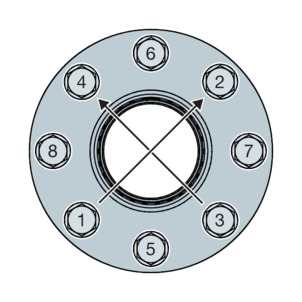

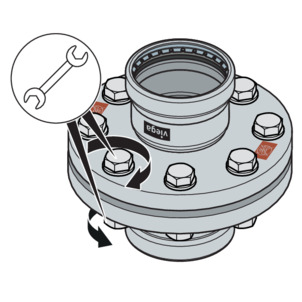

Kiristä kaikki kuusiokantaruuvit ristiin 30 %:lla ohjekiristysmomentista.
Kiristä kaikki kuusiokantaruuvit kuten kohdassa 1 60 %:lla ohjekiristysmomentista.
Kiristä kaikki kuusiokantaruuvit kuten kohdassa 1 100 %:lla ohjekiristysmomentista.
Kiristä kaikki kuusiokantaruuvit vielä kerran täydellä ohjekiristysmomentilla. Toista tämä toimenpide niin monta kertaa, että mutterit eivät enää kierry, kun täysi kiristysmomentti on kiristetty.
Malli | DN | Tuotenumero | Kierre | Kiristysmomentti vähint. vaaditaan [Nm] | Kiristysmomentti enint. sallitaan [Nm] | Kuusiokantaruuvien pituus (mm) | Lujuusluokka |
---|---|---|---|---|---|---|---|
1759.1 XL | 65 | 811 2591 | M12 | 34 | 57 | 50 | A2 - 70 |
80 | 811 2661 | M16 | 56 | 142 | 60 | ||
100 | 811 2732 | 65 | 142 |
1
| Käytettäväksi asennussarjan kanssa, jonka tuotenumero on
816568
|
2
| Käytettäväksi asennussarjan kanssa, jonka tuotenumero on
816575
|
Malli | DN | Tuotenumero | Kierre | Kiristysmomentti vähint. vaaditaan [Nm] | Kiristysmomentti enint. sallitaan [Nm] | Kuusiokantaruuvien pituus (mm) | Lujuusluokka |
---|---|---|---|---|---|---|---|
1759 XL | 65 | 811 1741 | M16 | 51 | 114 | 70 | A2 - 70 |
80 | 811 1811 | 64 | 144 | ||||
100 | 811 1981 | 134 | 144 |
1
| Käytettäväksi asennussarjan kanssa, jonka tuotenumero on
583682
|
Ennen olemassa olevan laippaliitännän irrottamista pyydä tarvittaessa hyväksyntä ja työskentelylupa vastuulliselta liikkeeltä ja huomioi samalla seuraavat:
Laitteiston osion on oltava paineeton ja täydellisesti huuhdeltu.
Varmista ennen laippaliitännän irrottamista lisäosat, joita ei pidetä erikseen. Tämä koskee myös kiinnitysjärjestelmiä, kuten jousiripustuksia tai -tukia.
Aloita kuusiokantaruuvien tai muttereiden irrottaminen itsestäsi pois päin olevalta puolelta. Löysää muita kuusiokantaruuveja hieman ja irrota ne vasta sitten kokonaan, kun on varmistettu, että putkijärjestelmä ei ole vaarallinen. Jos putkisto on jännitteinen, se voi lyödä äkillisesti vastaan.
Löysää kuusiokantaruuveja tai muttereita ristikkäin vähintään kahdella kertaa.
Sulje avoimet johtimen päät sokeilla liittimillä.
Kuljeta irrotetut putkistot vain suljetussa tilassa.
Tiivisteitä vaihtaessasi varmista, että poistat vanhan tiivisteen täydellisesti laipan tiivistepinnalta ilman että tiivistepinta vaurioituu.
Ole varovainen katkaisuhiomakonetta käyttäessäsi!
Viallisten kuusiokantaruuvien ja muttereiden irrottaminen katkaisuhiomakoneella synnyttää kipinöitä, jotka voivat palaa putken materiaaliin ja aiheuttaa korroosiota.
Ennen käyttöönottoa asentajan on suoritettava tiiviystarkastus.
Suorita tämä tarkastus valmiiksi tehdylle, mutta ei vielä peitetylle järjestelmälle.
Noudata voimassa olevia määräyksiä, katso Säännökset osiosta: Tiiviystarkastus .
Myös muille kuin käyttövesiasennuksille tulisi tiiviystarkastus suorittaa voimassa olevien määräysten mukaisesti, katso Säännökset osiosta: Tiiviystarkastus .
Dokumentoi tulos.
Lajittele tuote ja pakkaus vastaaviin materiaaliryhmiin (esim. paperit, metallit, muovit tai muut kuin rautametallit) ja hävitä ne kansallisesti voimassa olevien lakien mukaisesti.
