Järjestelmä on tarkoitettu käytettäväksi teollisuus- ja lämmitysjärjestelmissä. Järjestelmä ei sovellu käytettäväksi käyttövesiasennuksissa. Putket ja puristusliittimet on siksi merkitty punaisella symbolilla "Ei käyttövedelle".

Puristusliitinjärjestelmä on suunniteltu nimellispaineelle PN 16.

Käyttö on mahdollista mm. seuraavilla alueilla:

• Teollisuus- ja lämmitysjärjestelmät

• Sprinklerilaitteistot sähkösinkityllä putkella, katso Säännökset osiosta: Käyttöalueet

  • märkä

• Sammutusjärjestelmät vain sähkösinkityllä putkella, ks. Säännökset osiosta: Käyttöalueet

  • märkä

• Aurinkoenergiajärjestelmät tasokeräimillä

• Aurinkoenergiajärjestelmät tyhjiöputkikeräimillä (vain FKM-​tiivisteillä)

• Paineilmaputkistot

• Kaukolämmönsyöttöjärjestelmät toisiokierroissa

• Jäähdytysvesiputket (suljettu kierto)

• Tyhjiöjärjestelmät (pyynnöstä)

• Järjestelmät teknisille kaasuille (pyynnöstä)

• Maalausjärjestelmät (vain PWIS-​vapailla rakenneosilla)

Tiivistyselementtien käyttöalueita koskevia tietoja katso osoitteesta Tiivisteet .

Järjestelmää voidaan käyttää suljetuissa vesikierroissa, joissa hapen sisääntulo ei ole mahdollista käytön aikana.

Happipitoisuudelle ovat voimassa seuraavat raja-​arvot, katso Säännökset osiosta: Aineet :

• vähäsuolainen vesi ≤0,1 mg/l

• suolapitoinen vesi < 0,02 mg/l

Järjestelmä soveltuu mm. seuraaville muille aineille:

Voimassa olevat määräykset, katso Säännökset osiosta: Aineet .

• Lämmitysvesi suljetuille pumppu-​lämminvesi-​lämmitysjärjestelmille

• Paineilma (kuiva) käytettyjen tiivisteiden tietojen mukaisesti

  • EPDM öljypitoisuudella < 25 mg/m³

  • FKM öljypitoisuudella ≥ 25 mg/m³

• Jäätymisenestoaine, jäähdytyssuolavesissä 50 %:n pitoisuuteen asti

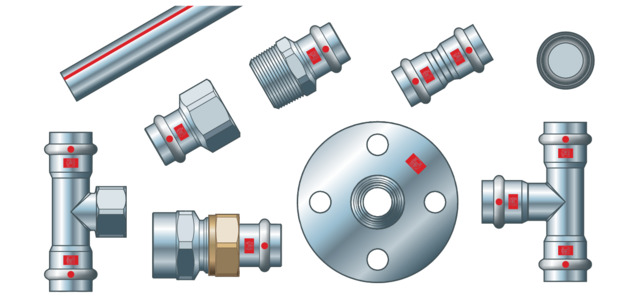

Putkistojärjestelmä koostuu puristusliittimistä yhdessä seostamattomien teräsputkien ja niihin sopivien puristustyökalujen kanssa.

Järjestelmäkomponentteja on saatavana seuraavina kokoina: d12 / 15 / 18 / 22 / 28 / 35 / 42 / 54.

Prestabo -putkia on saatavana 6 m:n pituisina.

Kuvatusta järjestelmästä on saatavana seuraavat putket:

Pinnoitetut Prestabo-​putket on päällystetty 1 mm paksulla polypropeenikerroksella (PP) ja siksi ne soveltuvat erityisesti pinta-​asennuksiin.

Käytä putkien kiinnitykseen ainoastaan kloridivapailla melunsuojasisäkkeillä varustettuja putkikannakkeita.

Noudata kiinnitystekniikan yleisiä sääntöjä:

• Älä käytä kiinnitettyjä putkistoja kiinnikkeinä muille putkistoille ja rakenneosille.

• Älä käytä putkenkiinnityskoukkuja.

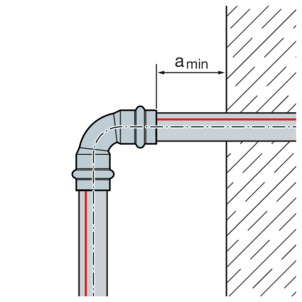

• Säilytä etäisyys puristusliittimiin.

• Huomioi laajenemissuunta: Suunnittele kiinto- ja liukupisteet.

Varmista, että putkistot kiinnitetään ja eristetään rakennuksen rungosta niin, etteivät ne voi siirtää minkäänlaista runkoääntä termisten pituudenmuutosten tai rakennuksen runkoon tai muihin rakenneosiin osuvien mahdollisten paineiskujen aiheuttamana.

Noudata seuraavia kiinnitysvälejä:

Putket laajenevat lämmitessään. Lämpölaajeneminen riippuu materiaalista. Pituusmuutokset johtavat jännityksiin järjestelmän sisällä. Nämä jännitteet on tasattava soveltuvilla toimenpiteillä.

Nämä keinot ovat osoittautuneet hyviksi:

• Kiinto- ja liukupisteet

• Laajenemisen tasausmatkat (taivutushaara)

• Tasaimet

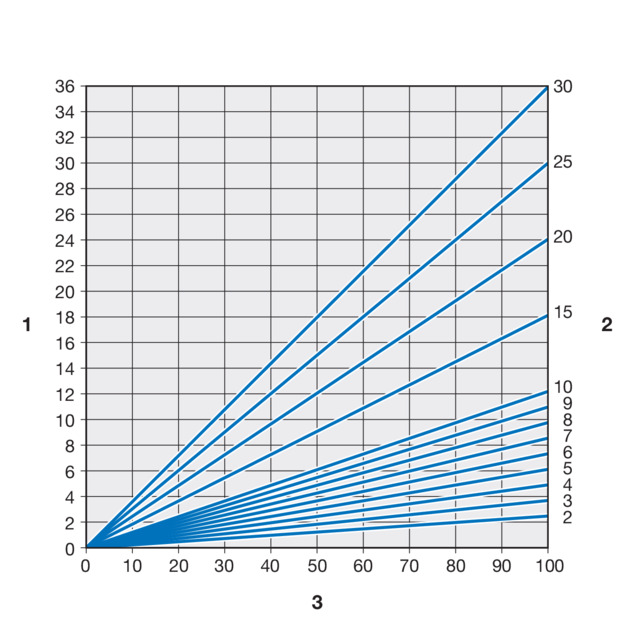

Pituuslaajeneminen Δl voidaan lukea taulukosta tai laskea seuraavan kaavan avulla:

Δl = ⍺ [mm/mK]× L [m]×Δ ϑ [K]

Puristusliittimissä on ympäri kulkeva ura, jossa tiiviste sijaitsee. Puristettaessa puristusliitintä se muotoutuu tiivisteen molemmin puolin ja kiinnittyy putkeen pysyvästi. Tiivistettä ei muotoilla puristettaessa.

Viega-​puristusliittimissä on SC‑Contur. SC‑Contur on DVGW:n sertifioima turvamekanismi, joka huolehtii siitä, että puristusliitin vuotaa puristamattomana. Näin vahingossa puristamatta jääneet liitokset havaitaan välittömästi tiiviystarkastuksessa.

Viega takaa, että vahingossa puristamattomat liitokset tulevat näkyviin tiiviystarkastuksessa:

• märässä tiiviystarkastuksessa painealueella 0,1–0,65 MPa (1,0–6,5 bar)

• kuivassa tiiviystarkastuksessa painealueella 22 hPa–0,3 MPa (22 mbar–3,0 bar)

Puristusliittimet on varustettu tehtaalla EPDM-​tiivisteillä. Käyttöalueilla, joissa lämpötilat ovat korkeampia, kuten esim. kaukolämmönsyöttöjärjestelmissä, puristusliittimet on varustettava FKM-​tiivisteellä.

Jos keräintyyppiä (tasokeräimet/tyhjiöputkikeräimet) ei ole vielä määritetty, kun liitosputki asennetaan aurinkolämpökohteeseen, suosittelemme Viega FKM tiivisteiden käyttöä puristusliittimissä.

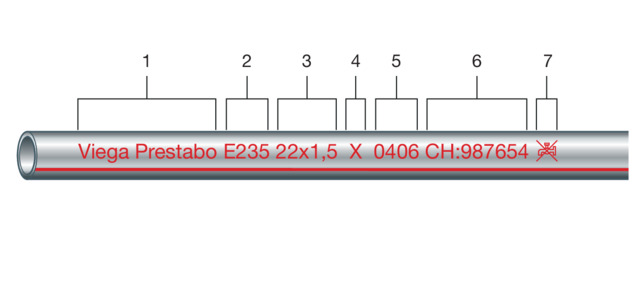

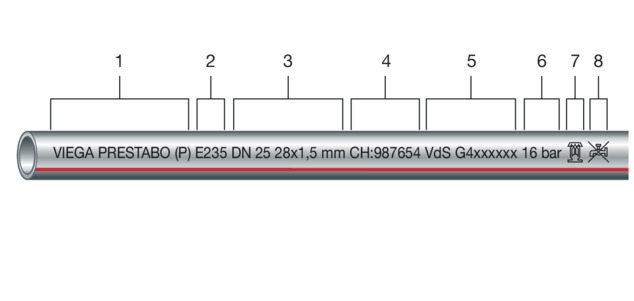

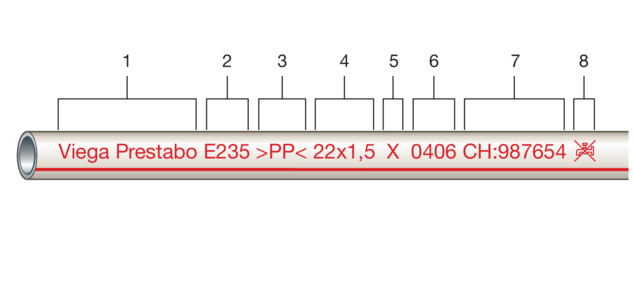

Putkimerkinnät sisältävät tärkeitä tietoja putkien materiaalien ominaisuuksista ja putkien valmistuksesta. Punainen raita putkissa on tarkoitettu varoitukseksi: ”Ei sovellu käyttövedelle!”.

Merkinnän merkitys on seuraava:

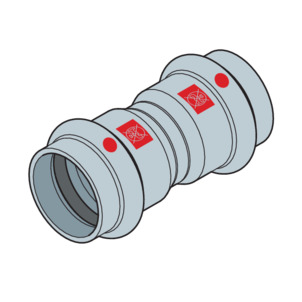

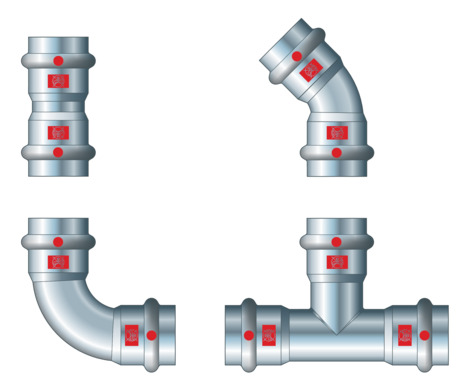

Puristusliittimet on merkitty värillisellä pisteellä. Piste on merkkinä SC‑Contur-ominaisuudesta, josta työntyy tarkastusainetta ulos, jos liitos on epähuomiossa jäänyt puristamatta.

Punainen piste on merkkinä siitä, että järjestelmä ei sovellu käyttövedelle ja että se on varustettu SC‑Conturilla.

Punainen suorakulmio on tarkoitettu varoitukseksi: "Ei sovellu käyttövedelle!".

Suorakulmio sijaitsee seuraavissa kohdissa:

• puristusliittimen puristuspäässä

• laippaliittimen laipassa

Metallimateriaaleilla korroosiota saattaa esiintyä kolmivaiherajan (vesi-​materiaali-​ilma) alueella. Tämä korroosio voidaan välttää, jos laitteisto pysyy kokonaan vedellä täytettynä ensimmäisen täytön ja ilmanpoiston jälkeen. Jos laitteistoa ei oteta käyttöön heti asennuksen jälkeen, suorita paine- ja tiiviystarkastus ilmalla tai inerttikaasuilla, katso Tiiviystarkastus .

Prestabo-​järjestelmää yhdessä ulkoa galvaanisesti sinkittyjen putkien kanssa voidaan käyttää muoto- ja liitososineen kaikissa suljetuissa jäähdytysvesikierroissa, joissa hapen sisääntulo ei ole mahdollista käytön aikana.

Jäähdytysvesilaitteissa vallitsevien käyttöolosuhteiden vuoksi saattaa siirtoaineen varustaminen jäätymisenestoaineella olla tarpeen. Kokonaisvesitilavuuden 50 %:n glykoliosuuteen asti voidaan käyttää EPDM-​vakiotiivisteitä. Sähkösinkityt Viega-​putket eivät sovellu tähän tarkoitukseen sisälle eivätkä ulos.

Järjestelmän uudelleentäyttö ei yleensä johda huomattavaan happeuttamiseen, katso Säännökset osiosta: Korroosio . Happeuttaminen saattaa kuitenkin johtaa järjestelmähaittoihin (korroosioon), jos kiertovesi järjestelmässä vaihdetaan häviöiden vuoksi säännöllisesti uuteen tai (esim. automaattisen lisäannostelun vuoksi) raikasta vettä lisätään huomattavia määriä.

Vähäsuolaisen veden happipitoisuuden tulisi olla < 0,1 mg/l, suolapitoisessa vedessä < 0,02 mg/l, katso Säännökset osiosta: Korroosio .

Jäähdytyskierroissa käytettäessä on levitettävä aukoton ulkoinen korrosiosuojaus, joka estää korroosiota edistävät vaikutukset varmasti. Huomioi tällöin valmistajan tuotetiedot ja voimassa olevat määräykset, katso Säännökset osiosta: Korroosio .

Prestabo-​putket ja puristusliittimet on suojattu ulkopuolelta ohuella galvaanisella sinkkikerroksella. Tämä sinkkikerros ei kuitenkaan suojaa pysyvästi ulkokorroosiolta kosteassa ympäristössä. Järjestelmä on tarkoitettu lämpimään ja kuivaan ympäristöön vedettäväksi. Asianmukaisesti asennettuna ja määräysten mukaisesti käytettynä komponentit eivät siis yleensä joudu ulkopuolelta kosketuksiin kosteuden kanssa.

Pysyvä kosteus välittömästi putken pinnalla syntyy esim. seuraavissa olosuhteissa:

• kondenssiveden tai rakennusvaiheessa esiintyneiden sateiden vuoksi

• kasteveden muodostumisessa (esim. jäähdytyskierroissa käytettäessä)

• pesu- ja roiskeveden sekä viallisten lattiatiivisteiden läpi tulevan jäteveden jne. vuoksi

• kun vettä pääsee määräystenvastaisesti putkistojärjestelmään, esim. rakennevian tai rakennuksen vesivaurion vuoksi

Huomioi Prestabo-​järjestelmän suojelemiseksi ulkokorroosiolta seuraavat toimenpiteet:

• Vedä putkistot kosteusvaarassa olevien alueiden ulkopuolelle.

• Vältä kosketusta syövyttävästi vaikuttavien rakennusaineiden (esim. tasoitemassa tai tasoitelaasti) kanssa.

• Suojaa vedetyt putkistot mahdolliselta kosteudelta, esim. lattiatasoitteen kosteudelta, lattiarakenteessa vettä läpäisemättömällä erotuskalvolla. Päällekkäiset kalvosiirtymät on liimattava tiiviisti.

• Käytä umpisolumateriaalista valmistettuja eristysletkuja ja tiivistä ne asianmukaisesti. Liimaa tällöin erityisesti kaikki pusku- ja leikkuureunat huolellisesti. Toimenpide ei kuitenkaan korvaa mahdollisesti tarvittavaa lisäkorroosiosuojaa.

• Asennuksissa, joita kuormittaa ympäristön aggressiivinen ilma, esim. teollisuusalueilla, on otettava huomioon yrityksen sisäiset vaatimukset.

Alueilla, jotka vaativat lattian päivittäistä puhdistamista (esim. sairaalat), korroosion saattaa laukaista myös se seikka, että näkyvät lämmityselementtien liitäntäjohdot joutuvat kosketuksiin veden ja puhdistusaineiden kanssa lattiasta tullessaan. Vesi voi tunkeutua vuotavien saumojen kautta putkiston ja lattiapinnan väliin eristeisiin. Sieltä se ei enää pääse poistumaan ja johtaa näin putkella pysyvään kosteuteen, joka johtaa ulkokorroosioon.

Myös desinfiointiaineet voivat vaikuttaa putkistoihin syövyttävästi.

• Suosi seinästä tulevia patteriliitäntöjä.

• Käytä lattiasta tuleviin liitäntöihin muovipinnoitettuja Prestabo-​putkia.

• Sinetöi putkiston ja lattiapinnan väliset saumat asianmukaisesti. Huolla silikonisaumoja säännöllisesti.

Prestabo-​järjestelmän vetämiseksi lattia-​alueelle ja rappauksen sisään Viega suosittelee käyttämään PP-​pinnoitettua Prestabo-​putkea (malli 1104). Jatkuvan korroosiosuojan varmistamiseksi puristusliittimet ja putkien päät on lisäksi varustettava korroosiosuojasiteellä — esim. Denso Densolen ET 100. Huomioi tällöin vastaavat työstömääräykset.

Kuljetus ja varastointi on saattanut aiheuttaa järjestelmäkomponentteihin vaurioita.

• Tarkasta kaikki osat.

• Vaihda vaurioituneet komponentit.

• Älä korjaa vaurioituneita komponentteja.

• Likaantuneita komponentteja ei saa asentaa.

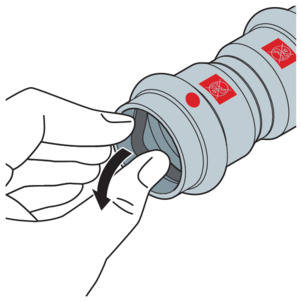

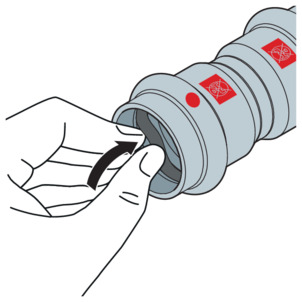

Seuraavissa tilanteissa tiivisteen vaihto on sallittua:

• kun puristusliittimessä oleva tiiviste on selvästi vaurioitunut ja se tulisi vaihtaa materiaaliltaan samanlaiseen Viega-​varatiivisteeseen

• kun EPDM-​tiiviste tulisi vaihtaa FKM-​tiivisteeseen (suurempi lämpötilankestävyys, esim. teollisuuskäyttöä varten)

Z-​mitat löytyvät vastaavalta tuotesivulta online-​luettelosta.

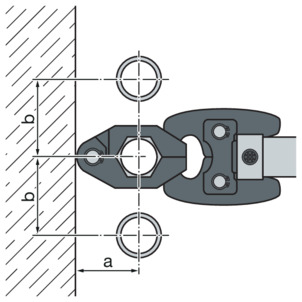

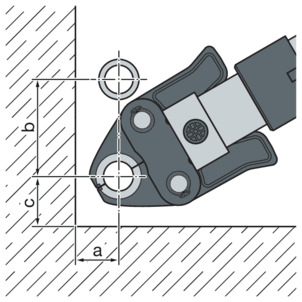

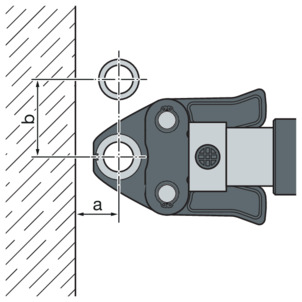

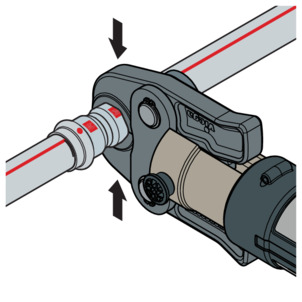

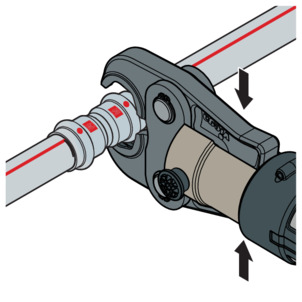

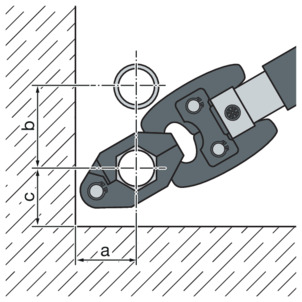

Puristusliitännän luomiseen tarvitaan seuraavat työkalut:

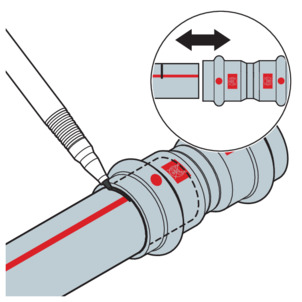

• Putkenkatkaisin tai hienohampainen metallisaha

• Jäysteenpoistin ja värikynä merkitsemistä varten

• Puristuskone, jonka puristusvoima on tasainen

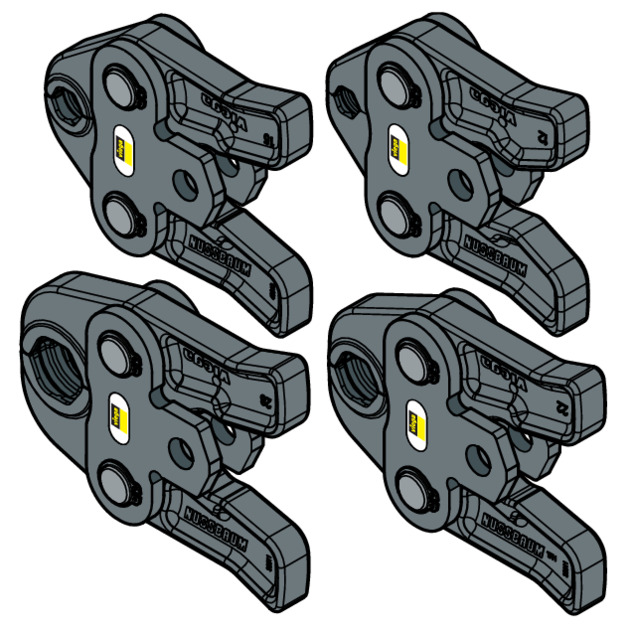

• Puristusleuat tai puristusrengas ja niihin kuuluva välileuka, joka soveltuu putken halkaisijalle ja jonka profiili on sopiva

• verhoilluille putkille:

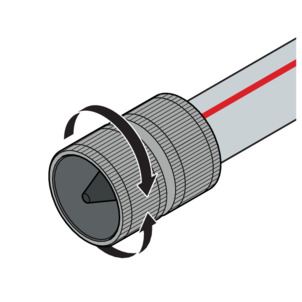

  Kuorintalaite (suositus malli 1158)

Kooltaan d12, 15, 18, 22 ja 28 paljaat Prestabo-​putket voidaan taivuttaa kylmänä tavanomaisilla taivutuslaitteilla (säde vähintään 3,5 x d).

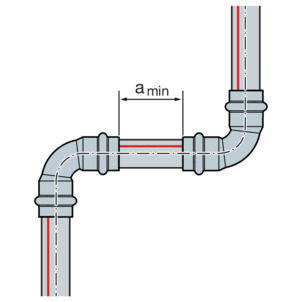

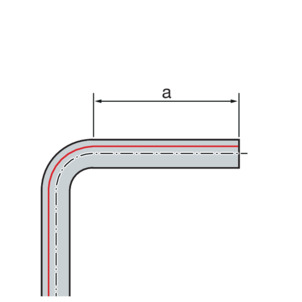

Putkien päiden (a) on oltava vähintään 50 mm pitkiä, jotta puristusliittimet voidaan liittää oikein.

Tietoja työkaluista, katso myös Tarvittava työkalu .

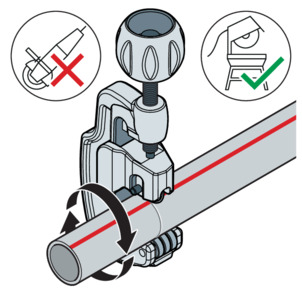

Putkien päiden jäysteet on poistettava katkaisun jälkeen sisältä ja ulkoa huolellisesti.

Jäysteenpoistolla vältetään tiivisteen vaurioituminen tai puristusliittimen juuttuminen asennuksessa. Viega suosittelee käyttämään jäysteenpoistinta (malli 2292.2).

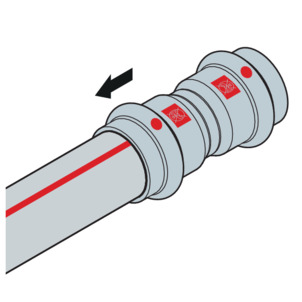

Edellytykset:

• Putken pää ei ole taipunut tai vahingoittunut.

• Putken jäysteet on poistettu.

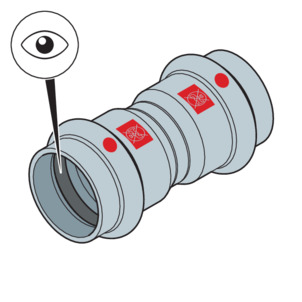

• Puristusliittimessä on oikea tiiviste.

• Tiivisteessä ei ole vaurioita.

• Tiiviste on kokonaan urassa.

Näytetyssä puristusliitosjärjestelmässä mahdollisia ovat 35–54 mm:n kokoiset laippaliitännät.

Laippaliitännät saa tehdä ainoastaan pätevä henkilökunta. Henkilökunnan pätevyyttä laippaliitäntöjen asennusta varten voidaan tarkastella esim. voimassa olevien ohjeistuksien mukaisesti, katso Säännökset osiosta: Laippaliitännän tekeminen .

• Vastaava koulutusosio asianmukaisesta laippaliitäntöjen asennuksesta (henkilöstön/asiantuntijoiden) ammatillisessa koulutuksessa ja pätevä loppututkinto sekä menestyksekäs säännöllinen taitojen käyttö ovat riittävä todiste.

• Muiden työntekijöiden, joilla ei ole vastaavaa alakohtaista koulutusta (esim. käyttöhenkilökunta) ja jotka asentavat laippaliitäntöjä, on osoitettava osaamisensa teoreettisella ja käytännön koulutuksilla, mikä on dokumentoitava.

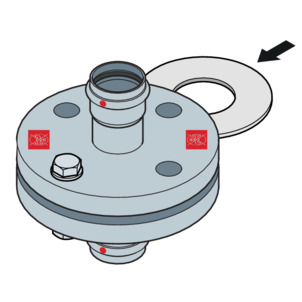

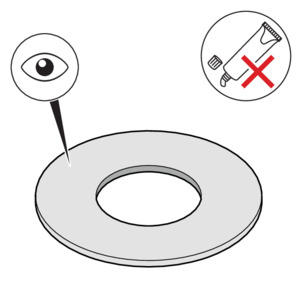

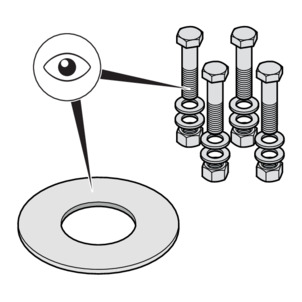

Kovetettujen aluslaattojen edut käytössä ovat seuraavat:

• Määritelty kitkapinta asennuksessa.

• Määritelty karkeus laskettaessa ja siten kiristysmomentin sironnan pieneneminen, minkä ansiosta voidaan saavuttaa laskennallisesti suurempi kuusiokantaruuvivoima.

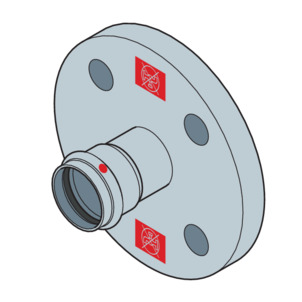

Kiinteä laippa

• Seostamaton teräs, sinkitty

• Puristusliitäntä seostamattomasta, sinkitystä teräksestä

• Malli 1159: 35–54 mm (PN10/16)

• Malli 1159.1: 35–54 mm (PN6)

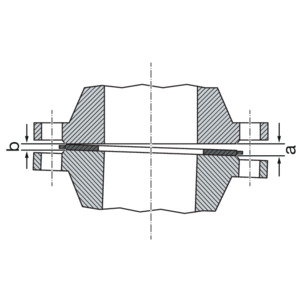

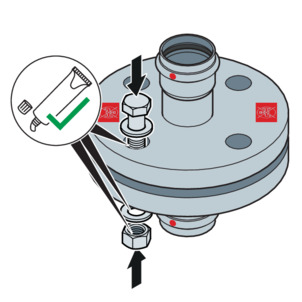

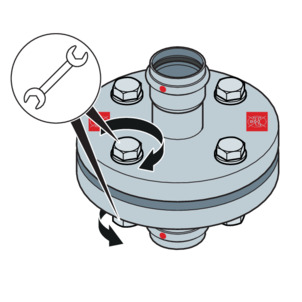

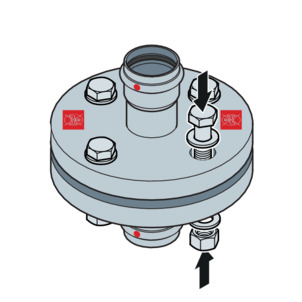

Laippaliitäntöjen oikea asennus edellyttää rinnakkain kulkevia laippalapoja ilman keskikohdan poikkeamaa, jotka sallivat tiivisteen asentamisen oikeaan kohtaan ilman vaurioita.

Jos tiivistepinnat eivät ole täysin rinnakkaisia ennen kuusiokantaruuvien kiristämistä, se ei ole ongelma, jos sallittua poikkeamaa ei ylitetä.

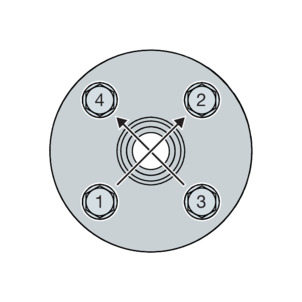

• Järjestyksellä, jossa kuusiokantaruuvit ja mutterit kiristetään, on suuri merkitys tiivisteeseen kohdistuvaan voimanjakautumiseen (pinnan paine). Väärä kiristäminen johtaa jännitysvoimien suureen sirontaan ja voi johtaa pintaan tarvittavan vähimmäispuristuksen alittumiseen tai jopa epätiiviyteen.

• Mutterin kiristämisen jälkeen kuusiokantaruuvin päässä pitäisi olla näkyvissä vähintään kaksi mutta enintään viisi kierrettä.

Ennen olemassa olevan laippaliitännän irrottamista pyydä tarvittaessa hyväksyntä ja työskentelylupa vastuulliselta liikkeeltä ja huomioi samalla seuraavat:

• Laitteiston osion on oltava paineeton ja täydellisesti huuhdeltu.

• Varmista ennen laippaliitännän irrottamista lisäosat, joita ei pidetä erikseen. Tämä koskee myös kiinnitysjärjestelmiä, kuten jousiripustuksia tai -tukia.

• Aloita kuusiokantaruuvien tai muttereiden irrottaminen itsestäsi pois päin olevalta puolelta. Löysää muita kuusiokantaruuveja hieman ja irrota ne vasta sitten kokonaan, kun on varmistettu, että putkijärjestelmä ei ole vaarallinen. Jos putkisto on jännitteinen, se voi lyödä äkillisesti vastaan.

• Löysää kuusiokantaruuveja tai muttereita ristikkäin vähintään kahdella kertaa.

• Sulje avoimet johtimen päät sokeilla liittimillä.

• Kuljeta irrotetut putkistot vain suljetussa tilassa.

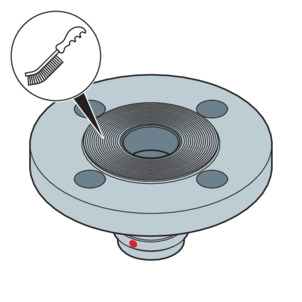

• Tiivisteitä vaihtaessasi varmista, että poistat vanhan tiivisteen täydellisesti laipan tiivistepinnalta ilman että tiivistepinta vaurioituu.

Ennen käyttöönottoa asentajan on suoritettava tiiviystarkastus.

Suorita tämä tarkastus valmiiksi tehdylle, mutta ei vielä peitetylle järjestelmälle.

Noudata voimassa olevia määräyksiä, katso Säännökset osiosta: Tiiviystarkastus .

Myös muille kuin käyttövesiasennuksille tulisi tiiviystarkastus suorittaa voimassa olevien määräysten mukaisesti, katso Säännökset osiosta: Tiiviystarkastus .

Dokumentoi tulos.
