Megapress G
Puristusliitosjärjestelmä seostamattomasta teräksestä paksuseinämäisille teräsputkille
Valmistusvuosi (alk.): | 1.3.2016 |
Tätä asiakirjaa koskevat suojaoikeudet, lisätietoja saat osoitteesta viega.com/legal .
Tämän ohjeen sisältämät tiedot on tarkoitettu seuraaville ammattiryhmille:
Sopimusasennusyritykset
maakaasu- tai nestekaasujärjestelmän asennukseen, kunnossapitoon ja muutostöihin erikoistunut, asiantunteva yritys
Nestekaasujärjestelmiä saavat asentaa, kunnossapitää tai muuttaa ainoastaan ammattiyritykset, joilla on siihen tarvittava asiantuntemus ja koulutusta.
Henkilöt, joilla ei ole yllä mainittua koulutusta tai pätevyyttä, eivät saa suorittaa tämän tuotteen asennusta, liitäntää tai mahdollista huoltoa. Tämä rajoitus ei koske mahdollisia käyttöä koskevia ohjeita.
Viega-tuotteiden asennus on suoritettava tekniikan yleisesti voimassa olevia sääntöjä ja Viega-käyttöohjeita noudattaen.
Varoitukset ja ohjeet on sisennetty muusta tekstistä ja merkitty erityisesti vastaavilla kuvakkeilla.
Varoittaa mahdollisista hengenvaarallisista vammoista.
Varoittaa mahdollisista vakavista vammoista.
Varoittaa mahdollisista vammoista.
Varoittaa mahdollisista aineellisista vahingoista.
Lisäohjeita ja vinkkejä.
Tämä käyttöohje sisältää tuote- tai järjestelmävalikoimaa, asennusta ja käyttöönottoa sekä määräystenmukaista käyttöä sekä tarvittaessa huoltotoimia koskevia tärkeitä tietoja. Nämä tiedot tuotteista, niiden ominaisuuksista ja sovellusteknologioista perustuvat normeihin, jotka ovat parhaillaan voimassa Euroopassa (esim. EN) ja/tai Saksassa (esim. DIN/DVGW).
Joissakin tekstiosioissa saatetaan viitata eurooppalaisiin/saksalaisiin teknisiin määräyksiin. Nämä määräykset toimivat muille maille suosituksina, mikäli niissä ei ole olemassa vastaavia kansallisia vaatimuksia. Voimassa olevilla kansallisilla laeilla, standardeilla, määräyksillä, normeilla sekä muilla teknisillä määräyksillä on etusija tämän ohjeen saksalaisiin/eurooppalaisiin direktiiveihin nähden. Tässä esitetyt tiedot eivät ole sitovia muille maille ja alueille ja ne tulisi ymmärtää tueksi.
Seuraavat normit ja säännökset koskevat Saksaa/Eurooppaa, ja ne on tarkoitettu tueksi.
Voimassaoloalue/ohje | Saksassa voimassa oleva säännös |
---|---|
Kaasujärjestelmien suunnittelu, toteutus, muutos ja käyttö | DVGW-TRGI 2018 |
Kaasujärjestelmät teollisissa, kaupallisissa ja prosessiteknisissä järjestelmissä | DVGW-Arbeitsblatt G 5614-B1 |
Kaasujärjestelmät teollisissa, kaupallisissa ja prosessiteknisissä järjestelmissä | DVGW-Arbeitsblatt G 462 |
Kaasujärjestelmät teollisissa, kaupallisissa ja prosessiteknisissä järjestelmissä | DVGW-Arbeitsblatt G 459‑1 |
Kaasujärjestelmät teollisissa, kaupallisissa ja prosessiteknisissä järjestelmissä | DVGW-Fachinformation Nr. 10 |
Nestekaasujärjestelmien suunnittelu, toteutus, muutos ja käyttö | DVFG-TRF 2021 |
Voimassaoloalue/ohje | Saksassa voimassa oleva säännös |
---|---|
Soveltuvuus kaasuille Nestekaasu kaasumaisessa tilassa | DVGW-Arbeitsblatt G 260 |
Soveltuvuus lämmitysöljylle | DIN 51603‑1 |
Soveltuvuus dieselpolttoaineelle | DIN EN 590 |
Voimassaoloalue/ohje | Saksassa voimassa oleva säännös |
---|---|
Putkityyppien ja putkirivien erottaminen | DIN EN 10255 |
Teräsputkille asetetut vaatimukset - lämmitysvesiputkilaatu | DIN EN 10220 |
Teräsputkille asetetut vaatimukset - lämmitysvesiputkilaatu | DIN EN 10216–1 |
Teräsputkille asetetut vaatimukset - lämmitysvesiputkilaatu | DIN EN 10217–1 |
Teräsputkien ulkoiset suojapinnoitteet (galvanointi) | DIN EN 10240 |
Kiinnitystekniikan säännöt kaasujärjestelmille | DVGW-TRGI 2018, kohta 5.3.7 |
Kiinnitystekniikan säännöt kaasujärjestelmille | DVFG-TRF 2021, kohta 7.3.6 |
Voimassaoloalue/ohje | Saksassa voimassa oleva säännös |
---|---|
(Myöhemmin) Korroosiosuoja maanalaisessa asennuksessa | DIN 30672 |
Korroosionsuoja ulkoputkille | DVGW-TRGI 2018, kohta 5.2.7.1 |
Korroosionsuoja sisäputkille | DVGW-TRGI 2018, kohta 5.2.7.2 |
Korroosionsuoja ulkoputkille | DVFG-TRF 2021, kohta 7.2.7.1 |
Korroosionsuoja sisäputkille | DVFG-TRF 2021, kohta 7.2.7.2 |
Voimassaoloalue/ohje | Saksassa voimassa oleva säännös |
---|---|
Materiaalien varastoinnille asetetut vaatimukset | DIN EN 806‑4, luku 4.2 |
Voimassaoloalue/ohje | Saksassa voimassa oleva säännös |
---|---|
Yleiset asennusohjeet kaasujärjestelmille | DVGW-TRGI 2018, kohta 5.3.7 |
Yleiset asennusohjeet kaasujärjestelmille | DVFG-TRF 2021, kohta 7.3.6 |
Voimassaoloalue/ohje | Saksassa voimassa oleva säännös |
---|---|

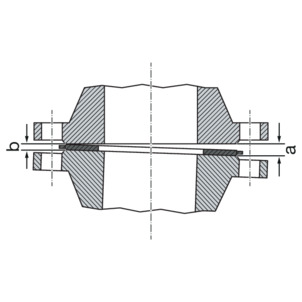

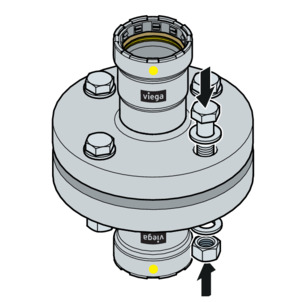

Laippaliitosten asennukseen tarvittavan henkilöstön pätevyys | VDI-Richtlinie 2290 |
Voimassaoloalue/ohje | Saksassa voimassa oleva säännös |
---|---|
Kaasujärjestelmien tiiviystarkastus | DVGW-TRGI 2018, kohta 5.6 |
Nestekaasujärjestelmän tarkastus ja ensimmäinen käyttöönotto | DVFG-TRF 2021, kohta 8 |
Voimassaoloalue/ohje | Saksassa voimassa oleva säännös |
---|---|
Kaasujärjestelmien käyttöturvallisen tilan varmistaminen ja ylläpito | DVGW-TRGI 2018, liite 5c |
Sovi Viegan kanssa järjestelmän käytöstä muille kuin kuvatuille käyttöalueille ja muilla kuin kuvatuilla aineilla.
Järjestelmä on tarkoitettu kaasujärjestelmissä käytettäväksi ja se korvaa hitsaus- ja kierreliitännät uusissa asennuksissa ja korjauksissa.
Käyttö on mahdollista mm. seuraavilla alueilla:
Teollisuuden kaasujärjestelmät, katso Säännökset osiosta: Käyttöalueet
Nestekaasujärjestelmät, katso Säännökset osiosta: Käyttöalueet .
Polttoöljyputket
Diesel-polttoaineputket
Paineilmaputkistot
Järjestelmät teknisille kaasuille (pyynnöstä)
Noudata kaasujärjestelmien suunnittelussa, toteutuksessa, muutoksessa ja käytössä voimassa olevia määräyksiä, katso Säännökset osiosta: Käyttöalueet .
Käyttö on mahdollista seuraavassa kuvatuissa kaasujärjestelmissä:
Kaasujärjestelmät
Matalapainealue ≤ 100 hPa (100 mbar)
Keskipainealue 100 hPa (100 mbar) ... 0,5 MPa (5 bar)
Teolliset, kaupalliset ja prosessitekniset järjestelmät vastaavien määräysten ja teknisten sääntöjen mukaisesti arvoon 0,5 MPa (5 bar) asti
Nestekaasujärjestelmät
nestekaasusäiliöllä keskipainealueella paineensäätöventtiilin jälkeen, 1. vaihe nestekaasusäiliössä > 100 hPa (100 mbar) aina sallittuun 0,5 MPa:n (5 bar) käyttöpaineeseen
nestekaasusäiliöllä matalapainealueella ≤ 100 hPa (100 mbar) painesäätöventtiilin jälkeen, 2. vaihe
nestekaasusäiliöllä (nestekaasupullot) < 16 kg
pienpullon paineensäätöventtiilin jälkeen
nestekaasusäiliöllä (nestekaasupullot) ≥ 16 kg
suurpullon paineensäätölaitteen jälkeen
Järjestelmä soveltuu mm. seuraaville aineille:
Voimassa olevat määräykset, katso Säännökset osiosta: Aineet .
Kaasut
Nestekaasut, vain kaasumaisessa tilassa kotitalous- ja yrityskäyttöön
Lämmitysöljy
Diesel-polttoaine
Paineilma (kuiva)

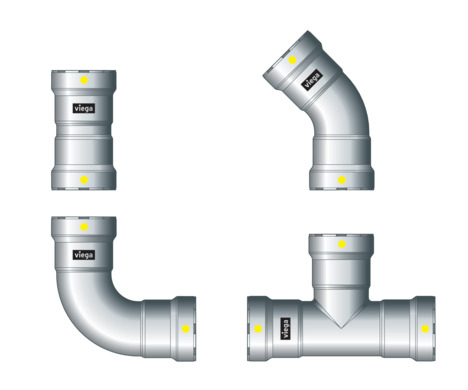

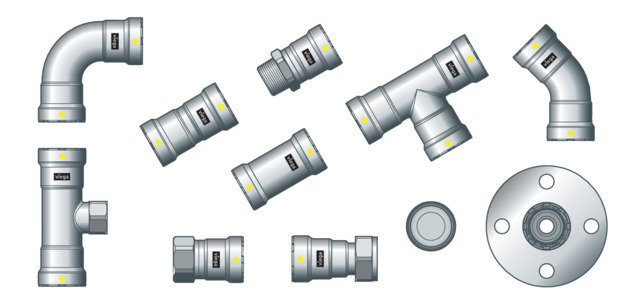

Putkistojärjestelmä koostuu paksuseinämäisille teräsputkille tarkoitetuista puristusliittimistä ja niihin sopivista puristustyökaluista.
Järjestelmäkomponentteja on saatavana seuraavina kokoina: D½ (DN15), D¾ (DN20), D1 (DN25), D1¼ (DN32), D1½ (DN40), D2 (DN50).
Megapress G -puristusliittimiä saa käyttää seuraavien saumattomien (S) tai pitkittäishitsihitsattujen (W) teräsputkien kanssa:
mustat
sinkityt
Teräsputkien ja galvanoinnin on vastattava voimassa olevia määräyksiä, katso Säännökset osiosta: Putket
Jos putkessa on galvanointi, taulukossa mainittua maksimaalista ulkohalkaisijaa ei saa ylittää.
Standardi tekee eron raskaan putkisarjan H ja keskipainavan putkisarjan M tai putkityypin L, L 1 ja L 2 välillä. Erilaisiin putkisarjoihin ja putkityyppeihin kuuluu saumattomia ja pitkittäishitsattuja putkia, katso Säännökset osiosta: Putket .
Megapress G -komponenttien kanssa saa käyttää ainoastaan keskimmäisen putkisarjan M ja raskaan putkisarjan H putkia.
Kierteen koko [tuumaa] | Nimellishalkaisija [DN] | Nimellisulkohalkaisija [mm] | Vähimmäisulkohalkaisija ml. pinnoite [mm] | Enimmäisulkohalkaisija ml. pinnoite [mm] | Seinämän paksuus, raskas sarja H [mm] | Seinämän paksuus, keskisarja M [mm] |
---|---|---|---|---|---|---|
½ | 15 | 21,3 | 21,0 | 21,8 | 3,2 | 2,6 |
¾ | 20 | 26,9 | 26,5 | 27,3 | 3,2 | 2,6 |
1 | 25 | 33,7 | 33,3 | 34,2 | 4,0 | 3,2 |
1¼ | 32 | 42,4 | 42,0 | 42,9 | 4,0 | 3,2 |
1½ | 40 | 48,3 | 47,9 | 48,8 | 4,0 | 3,2 |
2 | 50 | 60,3 | 59,7 | 60,8 | 4,5 | 3,6 |
Standardeissa tehdään jako putkisarjoihin 1, 2 ja 3. Ne suosittelevat käyttämään putkisarjan 1 asennusputkia, koska putkisarjojen 2 ja 3 putkia ei ole saatavana lainkaan tai niiden saatavuus on rajoitettua. Putkisarjaan 1 kuuluvat saumattomat ja pitkittäishitsihitsatut putket, katso Säännökset osiosta: Putket .
Kierteen koko [tuumaa] | Nimellishalkaisija [DN] | Nimellisulkohalkaisija [mm] | Vähimmäisulkohalkaisija ml. pinnoite [mm] | Enimmäisulkohalkaisija ml. pinnoite [mm] | Mahdollinen putken seinämän paksuus saumattomille putkille1) [mm] | Mahdollinen putken seinämän paksuus pitkittäishitsatuille putkille1) [mm] |
---|---|---|---|---|---|---|
½ | 15 | 21,3 | 20,8 | 21,8 | 2,0–3,2 | 2,0–3,2 |
¾ | 20 | 26,9 | 26,4 | 27,4 | 2,3–3,2 | 2,0–3,2 |
1 | 25 | 33,7 | 33,2 | 34,2 | 2,6–4,0 | 2,0–4,0 |
1¼ | 32 | 42,4 | 41,9 | 42,9 | 2,6–4,0 | 2,3–4,0 |
1½ | 40 | 48,3 | 47,8 | 48,8 | 2,6–4,0 | 2,3–4,0 |
2 | 50 | 60,3 | 59,7 | 60,9 | 2,9–4,5 | 2,3–4,5 |
1)
| katso Säännökset osiosta: Putket |
Käytä putkien kiinnitykseen ainoastaan kloridivapailla melunsuojasisäkkeillä varustettuja putkikannakkeita.
Noudata kiinnitystekniikan yleisiä sääntöjä:
Kaasujärjestelmille, katso Säännökset osiosta: Putket .
Kiinnitä ainoastaan riittävän tukeviin rakenneosiin.
Kaasuputkia ei saa kiinnittää muihin putkiin tai käyttää kannattimena muille putkille.
Yhdessä palamattomien putkikannakkeiden kanssa (esim. metalliset putkikannakkeet) järjestelmä voidaan kiinnittää tavanomaisilla muovitulpilla.
Kaasuputkilla on noudatettava seuraavia kiinnitysvälejä vaakasuoraan vedettyihin putkiin:
D [mm] | Nimellishalkaisija [tuumaa] | Putkikannakkeiden |
---|---|---|
21,3 | ½ | 1,50 |
26,9 | ¾ | 2,00 |
33,7 | 1 | 2,25 |
42,4 | 1 ¼ | 2,75 |
48,3 | 1½ | 3,00 |
60,3 | 2 | 3,50 |

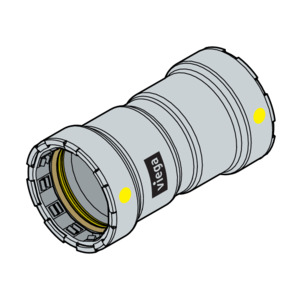

Megapress G -puristusliittimet on valmistettu seostamattomasta teräksestä (materiaali 1.0308) ja niissä on ulkoinen 3–5 µm:n sinkki-nikkelikerros. Puristusliittimen urassa on leikkausrengas, erotusrengas ja profiilitiiviste. Puristettaessa leikkausrengas pureutuu kiinni putkeen ja huolehtii näin liitoksen voimakkaasta sulkemisesta.

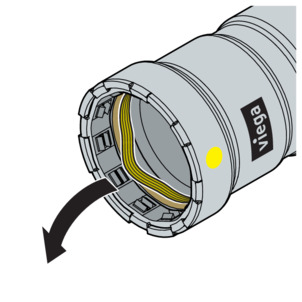

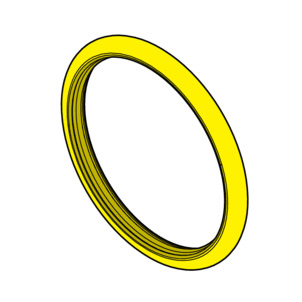

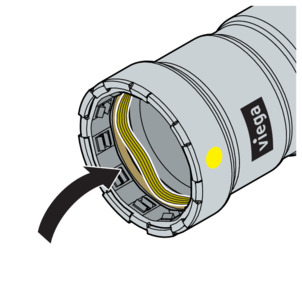

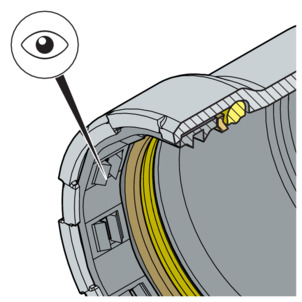

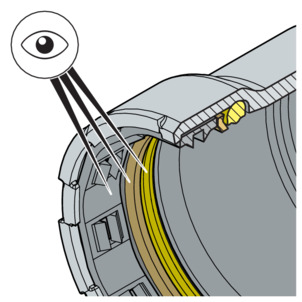

Asennuksessa ja myöhemmin puristettaessa erotusrengas suojaa tiivistettä leikkausrenkaan aiheuttamilta vaurioilta.
Viega-puristusliittimissä on SC‑Contur. SC‑Contur on DVGW:n sertifioima turvallisuustekniikka, joka huolehtii siitä, että puristusliitin vuotaa taatusti puristamattomana. Näin vahingossa puristamatta jääneet liitokset havaitaan välittömästi tiiviystarkastuksessa.

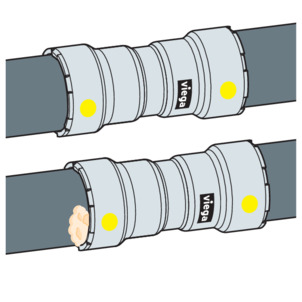

Viega takaa, että puristamattomat liitokset tulevat näkyviin tiiviystarkastuksen aikana:
kuivassa tiiviystarkastuksessa painealueella 22 hPa–0,3 MPa (22 mbar–3,0 bar)
Viega suosittelee vuotojen havaitsemiseen erityisesti kehitettyä Viega vuodontunnistussuihketta (malli 5300). Vuodot tunnistaa välittömästi kuplien muodostumisesta.
Megapress G -puristusliittimet on varustettu tehtaalla HNBR-profiilitiivisteillä. Muotoillut tiivistyshuulteet tiivistävät myös lievästi epätasaiset tai naarmuiset putkien pinnat varmasti.
Sovellus |
---|
Käyttölämpötila |
Käyttöpaine |
Kaasujärjestelmä | Nestekaasujärjestelmä | Lämmitysöljy- ja diesel -polttoaineputket | Paineilma (kuiva) |
---|---|---|---|
-20 °C ... 70 °C | -20 °C ... 70 °C | ≤ 40 °C | ≤ 60 °C |
≤ 0,5 MPa (5 bar) (MOP 5) ≤ 0,5 MPa (5 bar) (HTB / GT5)1) | ≤ 0,5 MPa (5 bar) (MOP 5) ≤ 0,5 MPa (5 bar) (HTB / GT5)1) | ≤ 0,5 MPa (5 bar) | ≤ 1,6 MPa (16 bar) |
1) | Käyttöpaine HTB-vaatimuksella kork. 0,5 MPa (5 bar) (GT5) |

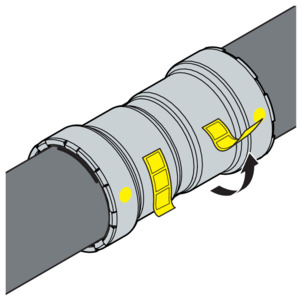

Puristusliittimet on merkitty värillisellä pisteellä. Piste on merkkinä SC‑Contur-ominaisuudesta, josta työntyy tarkastusainetta ulos, jos liitos on epähuomiossa jäänyt puristamatta.
Puristusliittimissä on seuraavanlaiset merkinnät:
keltainen piste puristusliitännässä
Viega
keltainen suorakulmio
Gas kaasuputkille
MOP5 enimmäiskäyttöpaineelle 0,5 MPa (5 bar)
GT/5 käyttöpaineelle KLL-vaatimuksella enintään 0,5 MPa (5 bar)
HNBR tehtaalla asennetulle tiivisterenkaalle HNBR
DVGW, SVGW
Mitoitus
Erä
Korroosionsuojauksen toimenpiteet on otettava huomioon aina käyttöalueen mukaan. Näissä tehdään ero ulkoputkien (maahan ja vapaasti vedetyt ulkoputket) sekä sisäputkien välillä.
Korroosionsuojauksessa on noudatettava voimassa olevia määräyksiä, katso Säännökset osiosta: Korroosio .
Huomioi putkien kuljetuksessa seuraavaa:
Älä vedä putkia kuormausreunan yli. Pinta saattaa vahingoittua.
Varmista putket kuljetuksen aikana. Liukuminen voi saada putket taipumaan.
Älä vahingoita putkien päissä olevia suojakorkkeja, ja poista ne vasta välittömästi ennen asennusta. Vahingoittuneita putkien päitä ei saa enää puristaa.
Huomioi lisäksi putkivalmistajan antamat tiedot.
Varastoinnissa on noudatettava voimassa olevia määräyksiä, katso Säännökset osiosta: Varastointi :
Varastoi komponentteja puhtaassa ja kuivassa paikassa.
Älä varastoi komponentteja suoraan lattialla.
Laadi vähintään kolme tukipistettä putkien varastointia varten.
Varastoi eri putkikoot mahdollisuuksien mukaan erillään.
Jos erillinen varastointi ei ole mahdollista, varastoi pienet koot suurten kokojen päälle.
Varastoi eri materiaaleista valmistetut putket erillään kosketuskorroosion välttämiseksi.
Huomioi lisäksi putkivalmistajan antamat tiedot.
Kuljetus ja varastointi on saattanut aiheuttaa järjestelmäkomponentteihin vaurioita.
Käytä vain vahingoittumattomia alkuperäisosia.
Vaihda vaurioituneet osat – älä korjaa niitä.
Varastoi tuote kuivassa ja puhtaassa paikassa.
Tarkasta asennusputkien soveltuvat pintaominaisuudet ja enimmäis- ja vähimmäisulkohalkaisija.
Kohokuvioidun putkimerkinnän kohdalta ei saa puristaa.
Järjestelmä soveltuu kaasulaitteille tarkoitetuille, maahan vedetyille laiteliitäntäputkille ulkona käytettäväksi. Maahan vedettävissä nestekaasuputkissa ei puristusliitinten käyttö ole sallittua.
Noudata kaasujärjestelmissä voimassa olevia määräyksiä, katso Säännökset osiosta: Asennusohjeet .
Aktiivisia ja tarvittaessa passiivisia suojatoimia vaaditaan kaasujärjestelmän suojaamiseksi asiattomien suorittamilta toimenpiteiltä, katso Säännökset osiosta: Asennusohjeet .
On yleisesti käytettävä aktiivisia suojatoimenpiteitä.
Passiiviset suojatoimenpiteet on valittava, ja niitä on käytettävä aina järjestelmästä riippuen.
Kaasuputkien vetämisessä voimassa ovat mm. seuraavat ehdot:
Vedä kaasuputket vapaasti irrallaan rakennuksen rungosta, rappauksen alla ilman onkaloita tai tuuletetuissa kanavissa tai kuiluissa.
Älä vedä käyttöpaineiltaan > 100 hPa:n (100 mbar) kaasuputkia rappauksen alle.
Järjestele kaasuputket niin, että kosteus sekä muiden putkien ja rakenneosien tippu- ja kondenssivesi eivät pääse vaikuttamaan niihin.
Älä vedä kaasuputkia lattiatasoitteen sisään.
Sulkujärjestelmiin ja irrotettaviin liittimiin on päästävä helposti käsiksi.
Vaatimukset piiloasennusjärjestelmille:
Vedä jännityksettömästi.
Varusta korroosiosuojalla.
Älä käytä irrotettavia liitoksia (kierreliitoksia).
Läpikulkevat, liitteettömät kaasuputket saa vetää kaasulaitteen tai kaasupistorasian liittämistä varten onttoihin tiloihin (etuseinämärakenteisiin).
Ilmanvaihto ei ole tarpeen.
Ilman lisäkäsittelyä seuraavat putkien pinnat soveltuvat puristusliitäntöjen luomiseen, sikäli mikäli pinnat ovat puhtaita liasta, sileitä, kiinteitä, tasaisia ja vahingoittumattomia:
Tarkasta putken pintojen laatu aina koko putken mitalta. Kiinteästi asennetuille, jo olemassa oleville putkille Viega suosittelee esimerkiksi peilin käyttöä pintojen tarkastukseen koko putken mitalta.

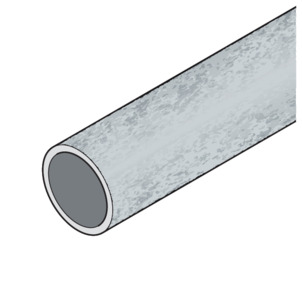

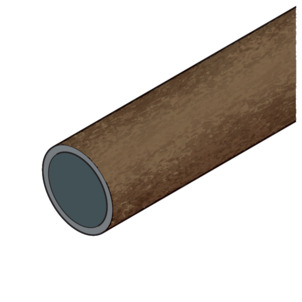

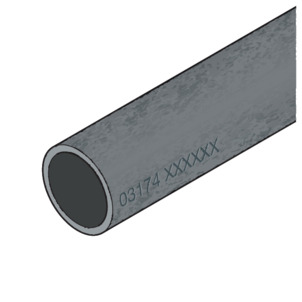

Mustat, pinnoittamattomat putket

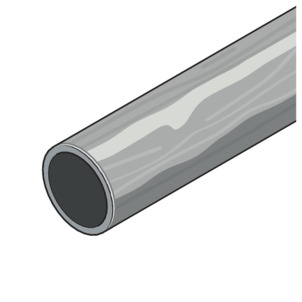

Sinkityt putket, sinkitys katso Normit ja säännökset , (enimmäisulkohalkaisija, ks. Putket )
Putkien pintoja on muokattava puristusliitännän alueella, jos niissä havaitaan seuraavia ominaisuuksia:
Levitetyt maalikerrokset (manuaalisesti tai teollisesti)
Enimmäisulkohalkaisijan ylitys levitetyn pinnoitteen vuoksi Putket
Kohoumat, vauriot, naarmut, korroosio tai irtonaiset kovettumat
Vuotava puristusliitäntä
Puristukset kohokuvioidun putkimerkinnän kohdalla voivat aiheuttaa vuotoja.
Älä purista kohokuvioidun putkimerkinnän kohdalta.

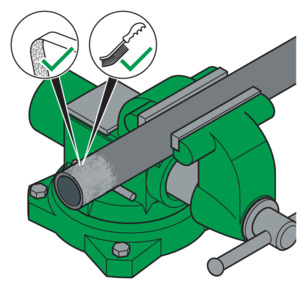

Työstöön soveltuvia työkaluja ovat esim.:
Teräsharja
Puhdistusvilla tai hiomapaperi (rakeisuus > 80)
Katkaisuhiomakone ja viuhkakiekko

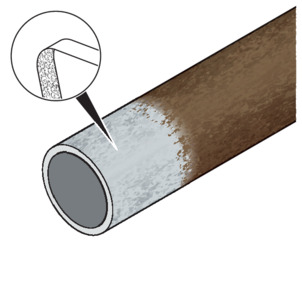

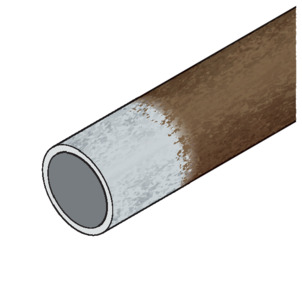

Käsittelyn jälkeen putken pinnan laadun tulisi vastata seuraavaa kuvaa:
Tarkasta putken pintojen laatu aina koko putken mitalta. Kiinteästi asennetuille, jo olemassa oleville putkille Viega suosittelee esimerkiksi peilin käyttöä pintojen tarkastukseen koko putken mitalta.
Asennusputken minimaalista ulkohalkaisijaa ei saa alittaa, katso Putket .
Laitteistoissa, joissa tarvitaan täydellinen korroosiosuojaus, on vielä puristuksen jälkeen vapaana olevat, aikaisemmin muokatut putken pinnat varustettava jälkikäteen soveltuvalla korroosiosuojalla.
Sähkövirran aiheuttama vaara
Sähköisku voi aiheuttaa palovammoja ja vakavia vammoja tai jopa hengenvaaran.
Koska kaikki metallista valmistetut putkijärjestelmät ovat sähköisesti johtavia, voi verkkojännitettä johtavan osan tahaton koskettaminen johtaa siihen, että koko putkijärjestelmä ja liitetyt metalliset komponentit (esim. lämmityselementit) ovat jännitteen alaisia.
Anna vain sähköalan ammattilaisten tehdä sähkölaitteille suoritettavia töitä.
Yhdistä metallisiin putkijärjestelmiin aina maadoitus.
Sähkölaitteiston laatija vastaa siitä, että maadoitus tarkastetaan ja varmistetaan.

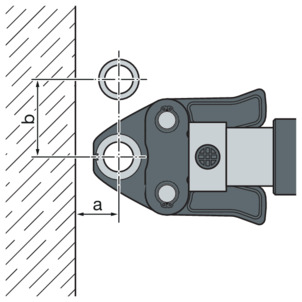

Vähimmäisetäisyyden hitsaussaumoihin ja mutkakohtiin tulee olla 3 x D, kuitenkin vähintään 100 mm.
D |
---|
a [mm] |
b [mm] |
½ | ¾ | 1 |
---|---|---|
30 | 35 | 45 |
70 | 80 | 95 |
D |
---|
a [mm] |
b [mm] |
½ | ¾ |
---|---|
30 | 35 |
70 | 80 |

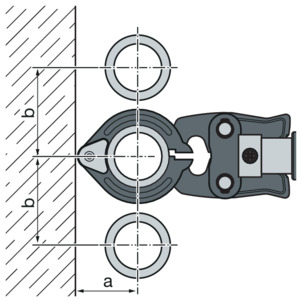

D |
---|
a [mm] |
b [mm] |
½ | ¾ | 1 | 1¼ | 1½ | 2 |
---|---|---|---|---|---|
60 | 75 | 75 | 95 | 105 | 105 |
75 | 85 | 100 | 125 | 135 | 140 |

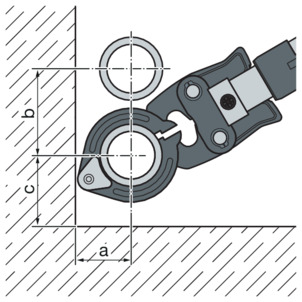

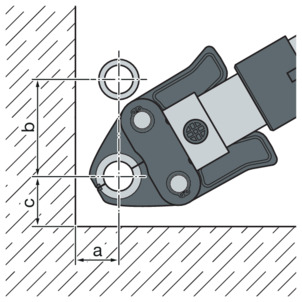

D |
---|
a [mm] |
b [mm] |
c [mm] |
½ | ¾ | 1 |
---|---|---|
35 | 40 | 50 |
80 | 90 | 105 |
50 | 55 | 65 |
D |
---|
a [mm] |
b [mm] |
c [mm] |
½ | ¾ |
---|---|
60 | 65 |
75 | 85 |
80 | 80 |
D |
---|
a [mm] |
b [mm] |
c [mm] |
½ | ¾ | 1 | 1¼ | 1½ | 2 |
---|---|---|---|---|---|
60 | 75 | 75 | 95 | 105 | 105 |
75 | 85 | 100 | 125 | 135 | 140 |
80 | 80 | 80 | 80 | 80 | 80 |
Puristuskone |
---|
Tyyppi 2 (PT2) |
Tyyppi PT3-EH |
Tyyppi PT3-AH |
Pressgun 4E / 4B |
Pressgun 5 |
Pressgun 6 / 6 Plus |
Picco / Pressgun Picco |
Pressgun Picco 6 / Pressgun Picco 6 Plus |

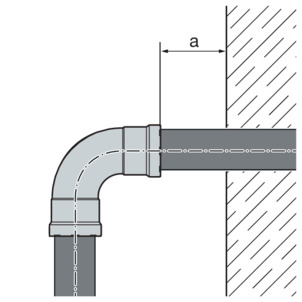

amin [mm] |
---|
50 |
50 |
Puristuskone |
---|
Tyyppi 2 (PT2) |
Tyyppi PT3-EH |
Tyyppi PT3-AH |
Pressgun 4E / 4B |
Pressgun 5 |
Pressgun 6 / 6 B / 6 Plus |
Picco / Pressgun Picco |
Pressgun Picco 6 / Pressgun Picco 6 Plus |
amin [mm] |
---|
20 |
20 |
Vuotavat puristusliitännät liian lyhyiden putkien vuoksi!
Jos kaksi puristusliitintä asetetaan yhdelle putkelle ilman väliä kiinni toisiinsa, putki ei saa olla liian lyhyt. Jos putki ei ole puristettaessa puristusliittimessä sille tarkoitetussa pistosyvyydessä, liitoksesta voi tulla vuotava.
D [tuumaa] |
---|
½ |
¾ |
1 |
amin [mm] |
---|
5 |
D [tuumaa] |
---|
½ |
¾ |
1 |
1¼ |
1½ |
2 |
amin [mm] |
---|
15 |
Z-mitat löytyvät vastaavalta tuotesivulta online-luettelosta.
Megapress G -puristusliittimiä saa puristaa ainoastaan Megapress -puristusrenkaiden ja puristusleukojen kanssa. Metallisten Viega-puristusliitosjärjestelmien Profipress, Sanpress, Sanpress Inox ja Prestabo puristusrenkaita ja puristusleukoja ei saa käyttää.
Puristusvoima | Puristuskoneet | Puristusleuat | Puristusrenkaat | Sarja |
---|---|---|---|---|
32 kN | Tyyppi 2 (PT2) PT3 EH / AH Pressgun 4E/ 4B Pressgun 5 Pressgun 6 / 6 Plus | DN10–DN25 malli 4299.9 | DN10 ... DN20 malli 4296.1, välileualla Z1 malli 2296.2 | Puristusleuat DN15–DN25, malli 2202.311) Puristusrenkaat D10–DN20, malli 2202.412) Puristusrenkaat D25–DN50, välileuka Z2 malli 2202.42 |
DN25 ... DN50 malli 4296.1, välileualla Z2 malli 2296.2 | ||||
Tyyppi 2 (PT2) PT3 EH Pressgun 4E / 4B Pressgun 5 Pressgun 6 Plus | — | DN65 ... DN100 malli 4296.1XL, Pressgun-puristustehostimella malli 4296.4XL | Puristusrengas DN65 ja Pressgun-puristustehostin, malli 4296.2XL | |
Puristusrenkaat DN80 ... DN100 malli4296.5XL | ||||
24 kN | Picco Pressgun Picco Pressgun Picco 6 / 6 Plus | DN10 ja DN20 malli 4284.9 | DN10–DN20 malli 4296.1, välileualla Z1 malli 2496.1 | Picco-puristusleuat DN10–DN20 malli 2202.21 Puristusrenkaat D10–DN20, malli 2202.41 2) |
1)
| Puristusleuat DN10 ei sisälly sarjaan ja se on tilattava erikseen. (Tila saatavilla) |
2)
| Välileuka Z1 (malli
2296.2
) tai P1 (malli
2496.1
) ei sisälly sarjaan ja se on tilattava erikseen. (Tila saatavilla) |
Puristusliitännän luomiseen tarvitaan seuraavat työkalut:
Putkenkatkaisin tai hienohampainen metallisaha
tai katkaisuhiomakone
tai katkaisusaha, jonka leikkuunopeus on hidas
Jäysteenpoistin tai puolipyöreä viila ja värikynä merkitsemistä varten
Puristuskone, jonka puristusvoima on tasainen

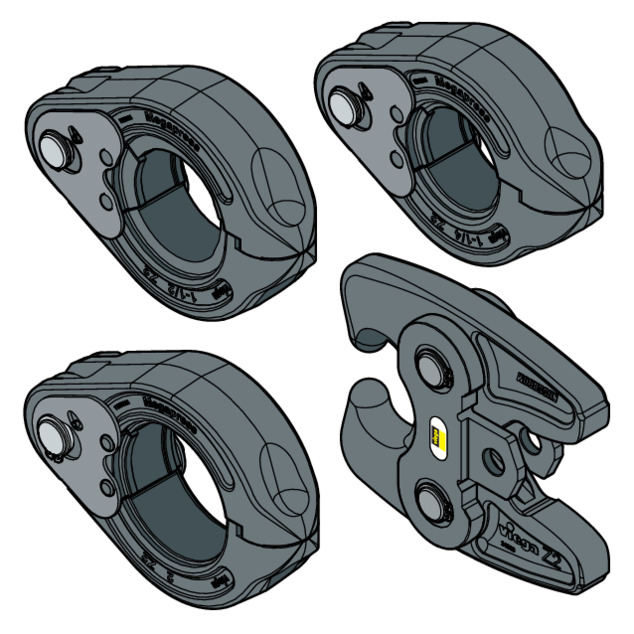

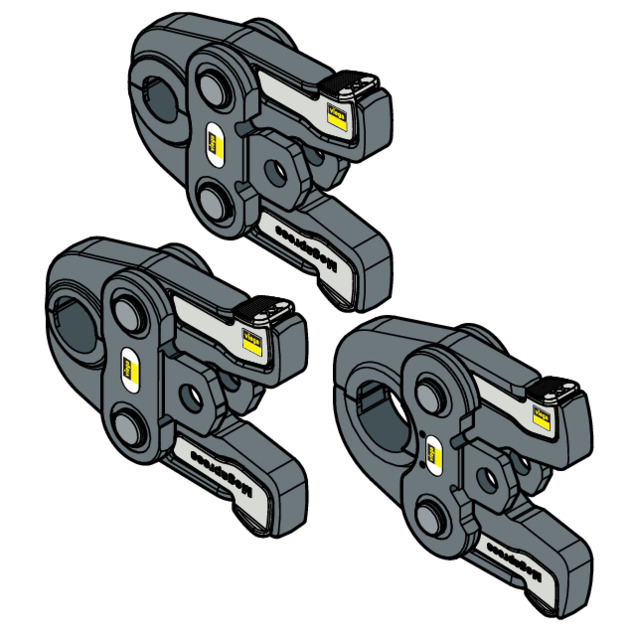

Puristusleuka (D½–1) tai puristusrengas(D ½– 2) ja siihen kuuluva välileuka, joka sopii putken halkaisijaan ja jonka profiili on soveltuva
Puristukseen Viega suosittelee käytettäväksi Viega-järjestelmätyökaluja.
Viega puristusjärjestelmätyökalut on suunniteltu ja tarkoitettu erityisesti Viega puristusliitosjärjestelmien puristamiseen.
Puristusliittimissä olevat tiivisteet on sovitettu materiaalikohtaisilta ominaisuuksiltaan putkistojärjestelmien vastaavaan aineeseen tai käyttöalueisiin ja yleensä vain siihen sertifioitu.
Tiivisteen vaihtaminen on yleisesti sallittua. Tiiviste on vaihdettava määräysten mukaiseen varaosaan, joka on tarkoitettu kyseiseen käyttötarkoitukseen Tiivisteet . Muiden tiivisteiden käyttö ei ole sallittua.
Kun puristusliittimessä oleva profiilitiiviste on selvästi vaurioitunut, se tulee vaihtaa materiaaliltaan samanlaiseen Viega-varaprofiilitiivisteeseen.
Terävien reunojen aiheuttama loukkaantumisvaara
Tiivisteen yläpuolella sijaitsee teräväreunainen leikkausrengas (katso nuoli). Tiivistettä vaihdettaessa on olemassa viiltovammojen vaara.
Älä koske puristusliittimeen paljain käsin.
Älä käytä tiivisteen poistamisessa teräviä tai teräväreunaisia esineitä, jotka saattavat vahingoittaa tiivistettä tai uraa.
Irrota tiiviste urasta. Toimi varovasti, jotta tiivisteen istukka ei vahingoittuisi.
Aseta uusi, vahingoittumaton tiiviste uraan.
Varmista tällöin, ettei leikkausrengas vahingoita tiivistettä.
Varmista, että tiiviste on kokonaan urassa.
Puristusliittimessä on oikea tiiviste.
HNBR = keltainen
Tiivisteessä, erotusrenkaassa tai leikkausrenkaassa ei ole vaurioita.
Tiiviste, erotusrengas ja leikkausrengas ovat kokonaan urassa.
Vaurioituneen materiaalin aiheuttamat vuotavat puristusliitännät!
Vahingoittuneet putket tai tiivisteet saattavat aiheuttaa puristusliitäntöjen vuotoja.
Huomioi seuraavat ohjeet putkien ja tiivisteiden vaurioiden välttämiseksi:
Älä käytä katkaisemiseen polttoleikkureita.
Älä käytä rasvoja tai öljyjä (kuten esim. leikkuuöljyä).
Tietoja työkaluista, katso myös Tarvittava työkalu .

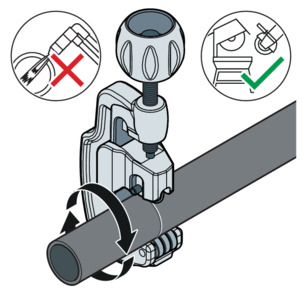

Katkaise putki mahdollisimman suorakulmaisesti putkenkatkaisimella, katkaisuhiomakoneella tai hienohampaisella metallisahalla, jotta voidaan varmistaa täydellinen ja tasainen putken sisäänvientisyvyys. Älä käytä polttoleikkuria.
Vältä naarmuttamasta putken pintaa.
Putkien päiden jäysteet on poistettava katkaisun jälkeen sisältä ja ulkoa huolellisesti.
Jäysteenpoistolla vältetään tiivisteen vaurioituminen tai puristusliittimen juuttuminen asennuksessa. Viega suosittelee käyttämään jäysteenpoistinta.
≤ D1½ (malli 2292.2)
D2 (malli 2292.4XL)
Väärän työkalun aiheuttamat vauriot!
Älä käytä jäysteenpoistoon hiomalevyjä tai vastaavia työkaluja. Se voi vahingoittaa putkia.

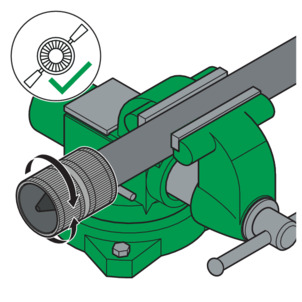

Kiinnitä putki ruuvipenkkiin.
Säilytä kiinnitettäessä vähintään 100 mm:n etäisyys (a) putken päähän.
Putken päitä ei saa taivuttaa tai vahingoittaa.
Poista jäysteet putken sisältä ja ulkoa.
Poista irtonaiset lika- ja ruostehiukkaset puristusalueelta teräsharjalla, puhdistusvillalla tai hiomapaperilla.
Edellytykset:
Putken pää ei ole taipunut tai vahingoittunut.
Putken jäysteet on poistettu.
Puristusliittimessä on oikea tiiviste.
HNBR = keltainen
Tiivisteessä, erotusrenkaassa tai leikkausrenkaassa ei ole vaurioita.
Tiiviste, erotusrengas ja leikkausrengas ovat kokonaan urassa.

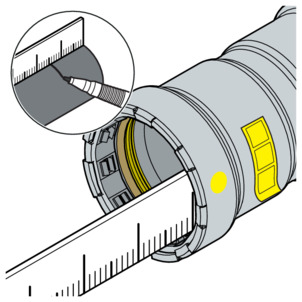

Mittaa ja merkitse pistosyvyys.
D [tuumaa] | Pistosyvyys [mm] |
---|---|
½ | 27 |
¾ | 29 |
1 | 34 |
1¼ | 46 |
1½ | 48 |
2 | 50 |

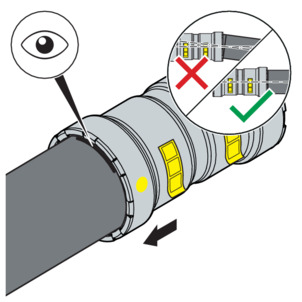

Työnnä puristusliitin putkelle merkittyyn pistosyvyyteen asti. Älä jumita puristusliitintä.
Aseta puristusleuka (D ≤ 1) puristuskoneeseen ja työnnä kiinnitystappi sisään, kunnes se lukittuu.
Älä purista puristusliitoksia pakkoasennossa tai jännitteisinä. Asenna aina ennen puristamista kierre-, laippa- tai ruuviliitäntä kiinteästi, jos olemassa.
Huomioi puristustyökalun ohjeet!

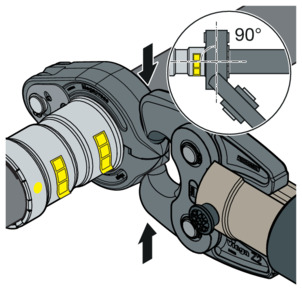

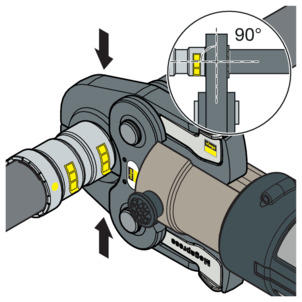

Avaa puristusleuka ja aseta se suorassa kulmassa puristusliittimelle.
Tarkasta pistosyvyys merkinnän perusteella.
Varmista, että puristusleuka on keskellä puristusliittimen urassa.
Suorita puristustoimenpide.
Avaa puristusleuka ja poista se.
Poista tarkastustarra.
Liitos on merkitty puristetuksi.
Laita välileuka puristuskoneeseen ja työnnä kiinnitystappi sisään, kunnes se lukittuu.
Älä purista puristusliitoksia pakkoasennossa tai jännitteisinä. Asenna aina ennen puristamista kierre-, laippa- tai ruuviliitäntä kiinteästi, jos olemassa.
Huomioi puristustyökalun ohjeet!
Aseta puristusrengas puristusliittimelle. Puristusrenkaan on peitettävä puristusliittimen uloin rengas täysin.
Salpaa välileuka puristusrenkaan kiinnityksiin.
Tarkasta pistosyvyys merkinnän perusteella.
Varmista, että puristusrengas on keskellä puristusliittimen urassa.
Suorita puristustoimenpide.
Avaa välileuka ja poista puristusrengas.
Poista tarkastustarra.
Liitos on merkitty puristetuksi.
Näytetyssä puristusliitosjärjestelmässä ovat mahdollisia 1¼–2 tuuman laippaliitännät.
Laippaliitännät saa tehdä ainoastaan pätevä henkilökunta. Henkilökunnan pätevyyttä laippaliitäntöjen asennusta varten voidaan tarkastella esim. voimassa olevien ohjeistuksien mukaisesti, katso Säännökset osiosta: Laippaliitännän tekeminen .
Vastaava koulutusosio asianmukaisesta laippaliitäntöjen asennuksesta (henkilöstön/asiantuntijoiden) ammatillisessa koulutuksessa ja pätevä loppututkinto sekä menestyksekäs säännöllinen taitojen käyttö ovat riittävä todiste.
Muiden työntekijöiden, joilla ei ole vastaavaa alakohtaista koulutusta (esim. käyttöhenkilökunta) ja jotka asentavat laippaliitäntöjä, on osoitettava osaamisensa teoreettisella ja käytännön koulutuksilla, mikä on dokumentoitava.
Kovetettujen aluslaattojen edut käytössä ovat seuraavat:
Määritelty kitkapinta asennuksessa.
Määritelty karkeus laskettaessa ja siten kiristysmomentin sironnan pieneneminen, minkä ansiosta voidaan saavuttaa laskennallisesti suurempi kuusiokantaruuvivoima.

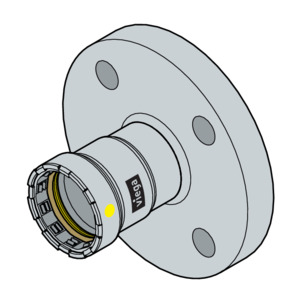

Kiinteä laippa
Teräs 1.0308, joka on pinnoitettu ulkoa galvaanisella sinkki-nikkelikerroksella
Megapress G -puristusliitos
Malli 4659.5: ½ – 2 tuumaa
Luo aina ensin laippaliitäntä ja sen jälkeen puristusliitos.
Poista laipan tiivistepinnoilla olevat mahdolliset väliaikaiset päällysteet täydellisesti ennen asennusta, käytä tätä varten puhdistusainetta ja sopivaa vaijeriharjaa.
Tiivisteitä vaihtaessasi varmista, että poistat vanhan tiivisteen kokonaan laipan tiivistepinnalta ilman että vahingoitat tiivistepintaa.

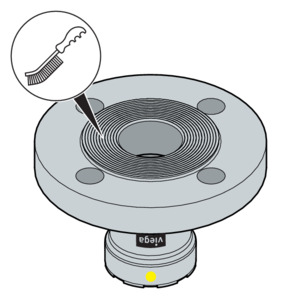

Varmista, että tiivistepinnat ovat puhtaita, ehjiä ja tasaisia. Pinnoilla ei erityisesti saa olla säteittäin kulkevia vaurioita, kuten naarmuja tai lommoja.

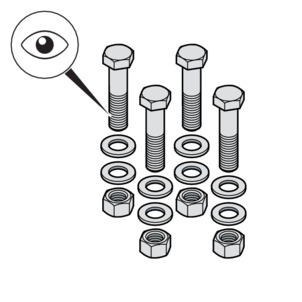

Kuusiokantaruuvien, muttereiden ja aluslaattojen on oltava puhtaita ja ehjiä, ja niiden on vastattava kuusiokantaruuvien vähimmäispituuksia ja lujuusluokkia, katso Tarvittavat kiristysmomentit .
Kuusiokantaruuvien ja muttereiden on oltava puhtaita ja ehjiä.
Viega suosittelee käyttämään mallin 2259.7 asennussarjaa, joka koostuu kuusiokantaruuveista, muttereista ja aluslaatoista.
Vaihda vaurioituneet kuusiokantaruuvit, mutterit ja aluslaatat uusiin irrotuksen yhteydessä.

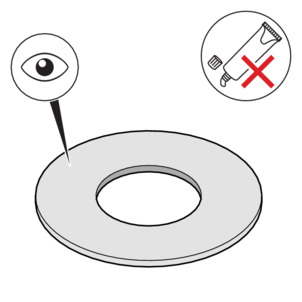

Tiivisteen tulee olla puhdas, ehjä ja kuiva. Älä käytä liimoja tai asennustahnoja tiivisteisiin.
Viega suosittelee käyttämään mallin 2259.9 tiivistettä AFM 34/2:sta.
Älä käytä käytettyjä tiivisteitä uudelleen.
Älä käytä taittuneita tiivisteitä, sillä ne ovat turvallisuusriski.
Varmista, että tiivisteissä ei ole virheitä tai puutteita ja että valmistajan tietoja on noudatettu.

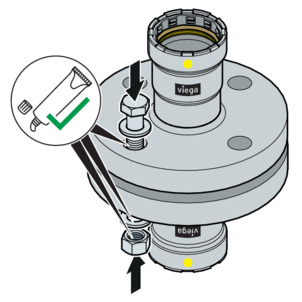

Voitele seuraavat laippaelementit soveltuvalla voiteluaineella:
Kuusiokantaruuvikierteet
Aluslaatta
Mutterin alapinta
Noudata voiteluaineen käyttö- ja lämpötila-alueita valmistajan tietojen mukaisesti.
Laippaliitäntöjen oikea asennus edellyttää rinnakkain kulkevia laippalapoja ilman keskikohdan poikkeamaa, jotka sallivat tiivisteen asentamisen oikeaan kohtaan ilman vaurioita.

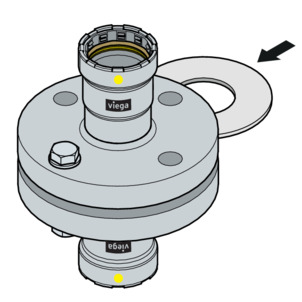

Paina tiivistepintoja niin paljon pois toisistaan, että tiiviste voidaan asentaa ilman voimaa ja vaurioita.
Jos tiivistepinnat eivät ole täysin rinnakkaisia ennen kuusiokantaruuvien kiristämistä, se ei ole ongelma, jos sallittua poikkeamaa ei ylitetä.
DN | sallittu poikkeama a–b [mm] |
---|---|
15–25 | 0,4 |
32–50 | 0,6 |
Poista poikkeavan sivun (a) poikkeama.
Jos olet asiasta epävarma, kokeile kiristää laipan kuusiokantaruuveja noin 10 %:lla nimellismomentista ilman että laitat tiivistettä saavuttaaksesi rinnakkaisuuden ja tiivistepintojen etäisyyden.
Poikkeama ei ole sallittu, jos laipan sijaintia ei saavuteta suurta voimaa käyttämättä.
Järjestyksellä, jossa kuusiokantaruuvit ja mutterit kiristetään, on suuri merkitys tiivisteeseen kohdistuvaan voimanjakautumiseen (pinnan paine). Väärä kiristäminen johtaa jännitysvoimien suureen sirontaan ja voi johtaa pintaan tarvittavan vähimmäispuristuksen alittumiseen tai jopa epätiiviyteen.
Mutterin kiristämisen jälkeen kuusiokantaruuvin päässä pitäisi olla näkyvissä vähintään kaksi mutta enintään viisi kierrettä.
Asenna kuusiokantaruuvit ensin käsin ja huomioi samalla seuraavat:
Asenna kuusiokantaruuvit siten, että kaikki kuusiokantaruuvinpäät ovat yhdellä laipan puolella.
Vaakasuorissa laipoissa laita kuusiokantaruuvit läpi yläkautta.
Vaihda vaikeasti kierrettävät kuusiokantaruuvit helposti kierrettäviin.
Useiden kiristystyökalujen käyttö yhtä aikaa on mahdollista.

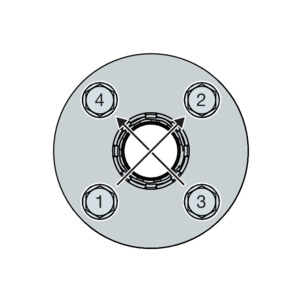

Kiristä kaikki kuusiokantaruuvit ristiin 30 %:lla ohjekiristysmomentista.
Kiristä kaikki kuusiokantaruuvit kuten kohdassa 1 60 %:lla ohjekiristysmomentista.
Kiristä kaikki kuusiokantaruuvit kuten kohdassa 1 100 %:lla ohjekiristysmomentista.
Kiristä kaikki kuusiokantaruuvit vielä kerran täydellä ohjekiristysmomentilla. Toista tämä toimenpide niin monta kertaa, että mutterit eivät enää kierry, kun täysi kiristysmomentti on kiristetty.
Malli | DN | Tuotenumero | Kierre | Kiristysmomentti vähint. vaad. [Nm] | Kiristysmomentti enint. sall. [Nm] | Kuusiokantaruuvien pituus [mm] | Lujuusluokka |
---|---|---|---|---|---|---|---|
4659.5 | 15 | 740 0091 | M12 | 27 | 82 | 65 | 8.8 |
20 | 740 0161 | 41 | 82 | ||||
25 | 740 0231 | 54 | 82 | ||||
32 | 740 0302 | M16 | 78 | 202 | 70 | ||
40 | 740 0472 | 90 | 202 | ||||
50 | 740 0542 | 102 | 202 |
1
| Käytettäväksi asennussarjan kanssa, jonka tuotenumero on
494056
|
2
| Käytettäväksi asennussarjan kanssa, jonka tuotenumero on
494063
|
Ennen olemassa olevan laippaliitännän irrottamista pyydä tarvittaessa hyväksyntä ja työskentelylupa vastuulliselta liikkeeltä ja huomioi samalla seuraavat:
Laitteiston osion on oltava paineeton ja täydellisesti huuhdeltu.
Varmista ennen laippaliitännän irrottamista lisäosat, joita ei pidetä erikseen. Tämä koskee myös kiinnitysjärjestelmiä, kuten jousiripustuksia tai -tukia.

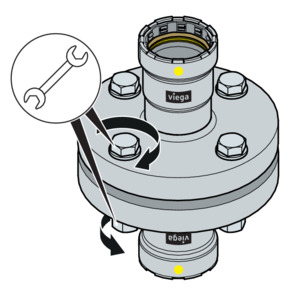

Aloita kuusiokantaruuvien tai muttereiden irrottaminen itsestäsi pois päin olevalta puolelta. Löysää muita kuusiokantaruuveja hieman ja irrota ne vasta sitten kokonaan, kun on varmistettu, että putkijärjestelmä ei ole vaarallinen. Jos putkisto on jännitteinen, se voi lyödä äkillisesti vastaan.
Löysää kuusiokantaruuveja tai muttereita ristikkäin vähintään kahdella kertaa.
Sulje avoimet johtimen päät sokeilla liittimillä.
Kuljeta irrotetut putkistot vain suljetussa tilassa.
Tiivisteitä vaihtaessasi varmista, että poistat vanhan tiivisteen täydellisesti laipan tiivistepinnalta ilman että tiivistepinta vaurioituu.
Ennen käyttöönottoa asentajan on suoritettava tiiviystarkastus.
Suorita tämä tarkastus valmiiksi tehdylle, mutta ei vielä peitetylle järjestelmälle.
Tee tämä tarkastus vain soveltuvilla, tarkastetuilla ja sallituilla laitteilla.
Noudata voimassa olevia määräyksiä, katso Säännökset osiosta: Tiiviystarkastus .
Dokumentoi tulos.
Epätiiviin puristusliitoksen uudelleen puristaminen tai puristaminen useaan kertaan ei ole sallittua.
Kaasujärjestelmille on suoritettava kerran vuodessa silmämääräinen tarkastus, esim. käyttäjäyrityksen toimesta.
Sopimusasennusyrityksen on tarkastettava käyttökelpoisuus ja tiiviys 12 vuoden välein.
Jotta käyttöturvallinen kunto voitaisiin taata ja säilyttää, käytä ja kunnossapidä kaasujärjestelmiä määräysten mukaisesti, katso Normit ja säännökset .
Lajittele tuote ja pakkaus vastaaviin materiaaliryhmiin (esim. paperit, metallit, muovit tai muut kuin rautametallit) ja hävitä ne kansallisesti voimassa olevien lakien mukaisesti.
