Der Einsatz ist u. a. in folgenden Bereichen möglich:

• Trinkwasser-​Installationen

• Industrieanlagen

Für Planung, Ausführung, Betrieb und Wartung von Trinkwasser-​Installationen die allgemein anerkannten Regeln der Technik und geltende Richtlinien beachten, siehe Regelwerke aus Abschnitt: Einsatzbereiche .

Das Modell ist u. a. für folgende Medien geeignet:

• Trinkwasser ohne Einschränkung nach geltenden Richtlinien, siehe Regelwerke aus Abschnitt: Medien

• maximale Chlorid-​Konzentration 250 mg/l nach geltenden Richtlinien, siehe Regelwerke aus Abschnitt: Medien

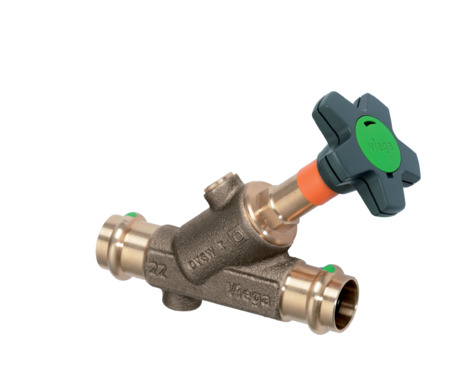

Das Modell ist folgendermaßen ausgestattet:

• Ventilgehäuse aus Rotguss/Siliziumbronze

• Ventiloberteil aus Rotguss/Siliziumbronze (totraumfrei)

• beidseitig Press­anschluss mit SC‑Contur

• Ventilsitz und Ventiltellereinheit aus Edelstahl

• nicht steigende Spindel

• Stellungs­anzeige offen / geschlossen

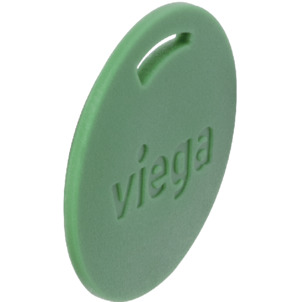

• Handrad ergonomisch und geschlossen mit auswechselbarer farblicher Kunststoffkappe als Medienkennzeichnung

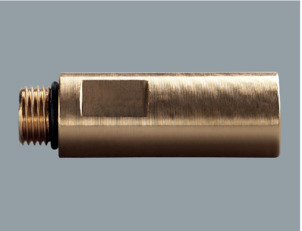

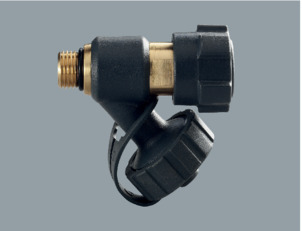

• Entleerungs- / Prüfstopfen G¼

• Schlüsselflächen am Gehäuse

• Ventil- und Spindelabdichtung aus EPDM (wartungsfrei)

Das Modell ist in folgenden Dimensionen verfügbar: d 15 / 18 / 22 / 28 / 35 / 42 / 54.

Der Press­anschluss hat eine umlaufende Sicke, in der das Dicht­element liegt. Beim Verpressen wird der Verbinder vor und hinter der Sicke verformt und unlösbar mit dem Rohr verbunden. Das Dicht­element wird beim Verpressen nicht verformt.

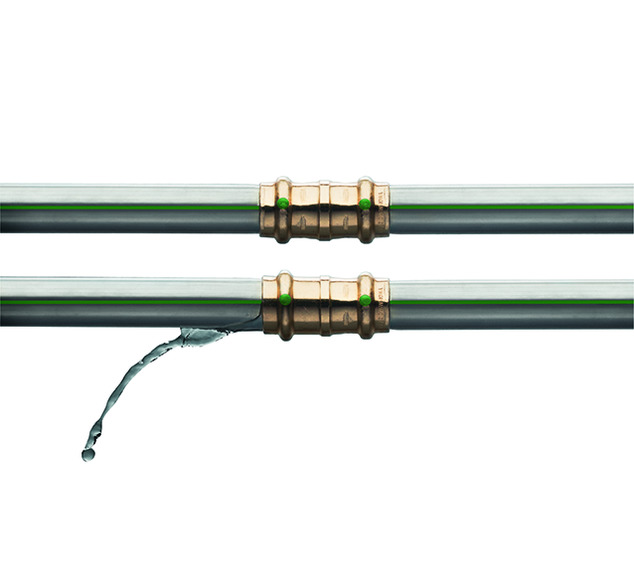

Viega Pressanschlüsse verfügen über die SC‑Contur. Die  SC‑Contur ist eine vom DVGW zertifizierte Sicherheitstechnik und sorgt dafür, dass die Verbindung im unverpressten Zustand garantiert undicht ist. So fallen versehentlich nicht verpresste Verbindungen bei einer Dichtheitsprüfung sofort auf.

Viega gewährleistet, dass unverpresste Verbindungen während der Dichtheitsprüfung sichtbar werden:

• bei der nassen Dichtheitsprüfung im Druckbereich von 0,1 MPa bis 0,65 MPa (1,0 bar bis 6,5 bar)

• bei der trockenen Dichtheitsprüfung im Druckbereich von 22 hPa bis 0,3 MPa (22 mbar bis 3,0 bar)

Das Modell ist werkseitig mit EPDM-​Dicht­elementen ausgestattet.

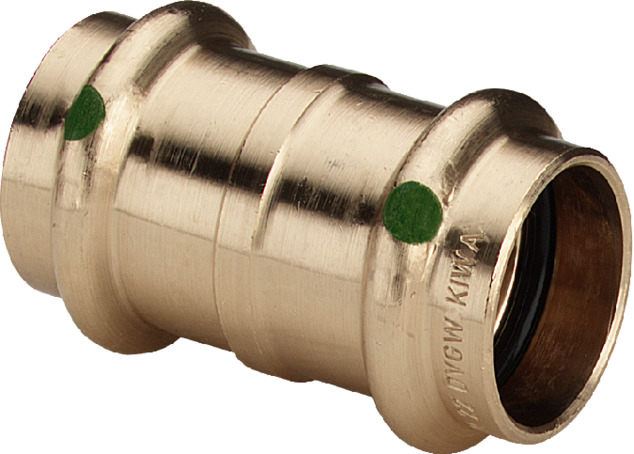

Die Pressanschlüsse sind mit einem farbigen Punkt markiert. Dieser kennzeichnet die SC‑Contur, an der bei einer versehentlich nicht verpressten Verbindung das Prüfmedium austritt.

Das Modell ist folgendermaßen gekennzeichnet:

• Fließrichtungsanzeige

• Geräuschklasse I nach geltenden Richtlinien, siehe Regelwerke aus Abschnitt: Kennzeichnung an Bauteilen

• Dimension

• DVGW-​Schriftzug

• Stellungs­anzeige unterhalb des Handrads

• grüner Punkt für Trinkwasser

Das Modell  ist mit Pressanschlüssen ausgestattet und mit dem Profipress-, Sanpress- und Sanpress Inox-​System kompatibel.

Die Pressanschlüsse sind nach geltenden Richtlinien mit folgenden Rohrarten geprüft und zugelassen:

• Kupferrohre

  • siehe Regelwerke aus Abschnitt: Kompatible Bauteile

• Edelstahlrohre (Werkstoff 1.4401 / 1.4521)

  • siehe Regelwerke aus Abschnitt: Kompatible Bauteile

Beachten Sie für die Installation des Modells folgende Betriebsbedingungen:

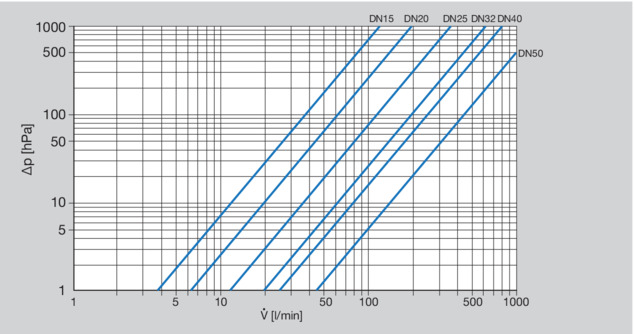

Das Leistungsdiagramm zeigt die Druckverluste (in hPa) in Abhängigkeit von Volumenstrom und Nennweite.

Freiverlegte Rohrleitungen und Armaturen in Räumen benötigen im Normalfall keinen äußeren Korrosionsschutz.

Ausnahmen bestehen in folgenden Fällen:

• Kontakt zu aggressiven Baustoffen, wie nitrit- oder ammoniumhaltigen Materialien

• in aggressiver Umgebung

Wenn ein äußerer Korrosionsschutz erforderlich ist, die geltenden Richtlinien beachten, siehe Regelwerke aus Abschnitt: Korrosion .

Durch Transport und Lagerung können Systemkomponenten ggf. beschädigt worden sein.

• Alle Teile prüfen.

• Beschädigte Komponenten austauschen.

• Beschädigte Komponenten nicht reparieren.

• Verschmutzte Komponenten dürfen nicht installiert werden.

Folgendes bei der Montage beachten:

• Fließrichtungsanzeige

• geeignetes Werkzeug verwenden

Informationen können den Viega System-​Gebrauchsanleitungen des verwendeten Produkts entnommen werden.

Informationen können den Viega System-​Gebrauchsanleitungen des verwendeten Produkts entnommen werden.

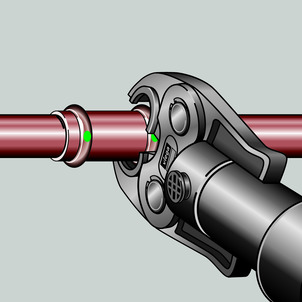

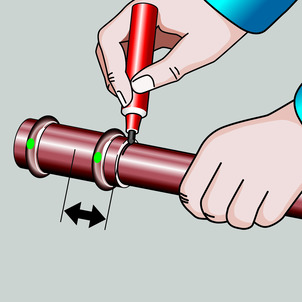

Für die Herstellung einer Pressverbindung werden folgende Werkzeuge benötigt:

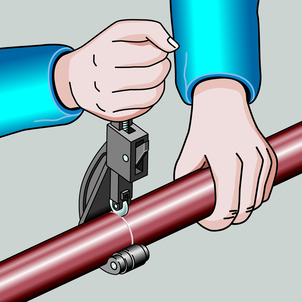

• Rohrabschneider oder feinzahnige Metallsäge

• Entgrater und Farbstift zum Anzeichnen

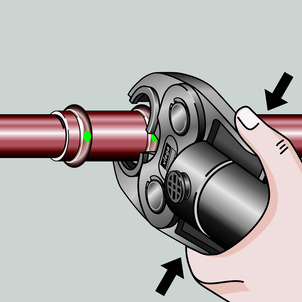

• Press­maschine mit konstanter Presskraft

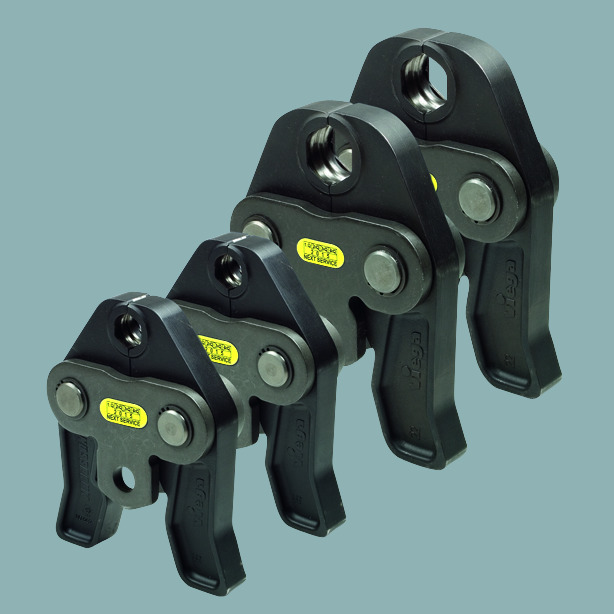

• Pressbacke oder Pressring mit dazugehöriger Gelenkzugbacke, passend für den Rohrdurchmesser und mit geeignetem Profil

Empfohlene Viega Press­maschinen:

• Pressgun 5

• Pressgun Picco

• Pressgun 4E / 4B

• Picco

• Typ PT3-AH

• Typ PT3-H / EH

• Typ 2 (PT2)

Für Informationen zu Werkzeugen siehe auch Benötigtes Werkzeug .

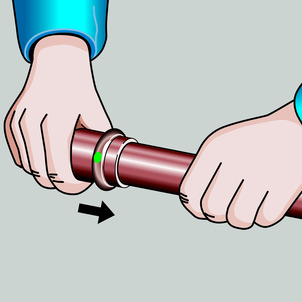

Voraussetzungen:

• Das Rohrende ist nicht verbogen oder beschädigt.

• Das Rohr ist entgratet.

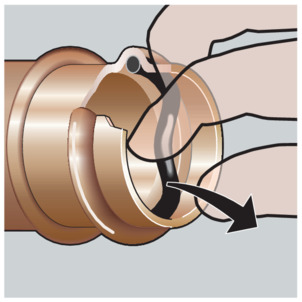

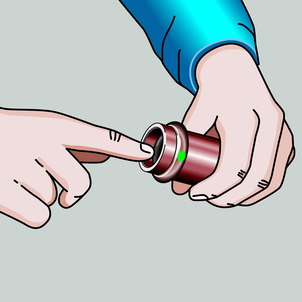

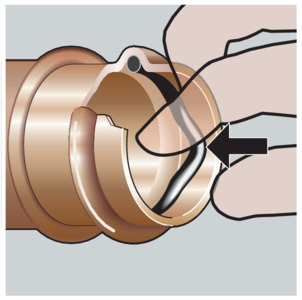

• Im Press­verbinder befindet sich das richtige Dicht­element.

  EPDM = schwarz glänzend

• Das Dicht­element ist unbeschädigt.

• Das Dicht­element befindet sich vollständig in der Sicke.

Vor der Inbetriebnahme muss der Installateur eine Dichtheitsprüfung (Belastungs- und Dichtheitsprüfung) durchführen.

Diese Prüfung an der fertiggestellten, jedoch noch nicht verdeckten Anlage durchführen.

Die allgemein anerkannten Regeln der Technik und geltende Richtlinien beachten, siehe Regelwerke aus Abschnitt: Dichtheitsprüfung .

Das Ergebnis dokumentieren.
