Multiplex Trio-Ab-/Überlauf Funktionseinheit Visign MT5
Produktinformation
Multiplex Trio-Ab-/Überlauf Funktionseinheit Visign MT5
für Wasserzulauf durch Überlaufkörper
| Baujahr (ab): | 01.01.2015 |
Für dieses Dokument bestehen Schutzrechte, weitere Informationen erhalten Sie unter viega.de/rechtshinweise .
Zielgruppen
Die Informationen in dieser Anleitung richten sich an folgende Personengruppen:
Heizungs- und Sanitärfachkräfte bzw. unterwiesenes Fachpersonal
SHK-FachkräfteBetreiber
Endverbraucher
Für Personen, die nicht über die o. a. Ausbildung bzw. Qualifikation verfügen, sind Montage, Installation und gegebenenfalls Wartung dieses Produkts unzulässig. Diese Einschränkung gilt nicht für mögliche Hinweise zur Bedienung.
Der Einbau von Viega Produkten muss unter Einhaltung der allgemein anerkannten Regeln der Technik und der Viega Gebrauchsanleitungen erfolgen.
Kennzeichnung von Hinweisen
Warn- und Hinweistexte sind vom übrigen Text abgesetzt und durch entsprechende Piktogramme besonders gekennzeichnet.
GEFAHR!
Warnt vor möglichen lebensgefährlichen Verletzungen.
WARNUNG!
Warnt vor möglichen schweren Verletzungen.
VORSICHT!
Warnt vor möglichen Verletzungen.
HINWEIS!
Warnt vor möglichen Sachschäden.
INFO!
Zusätzliche Hinweise und Tipps.
Bestimmungsgemäße Verwendung
Einsatzbereiche
HINWEIS!
Beschädigungsgefahr durch ungeeignete Flüssigkeiten
Um den Ablauf nicht zu beschädigen, leiten Sie nur folgende Flüssigkeiten ein:
Haushaltsübliche Abwässer mit Temperaturen bis 95 °C
Der ph-Wert muss größer als 4 und kleiner als 10 sein.
Der Multiplex Trio-Ab-/Überlauf ist ein kombinierter Zu-, Ab- und Überlauf mit Geruchverschluss für Badewannen mit 52 mm großer Ablauföffnung. Der Zulauf erfolgt durch die Überlauföffnung.
Der Ab-/Überlauf ist für Standard-Badewannen mit Ablauf an der Kopfseite geeignet.
Genaue Informationen zu allen Badewannenmodellen und den geeigneten Viega Ab-/Überläufen finden Sie im Katalog oder im Internet.
Produktbeschreibung
Übersicht

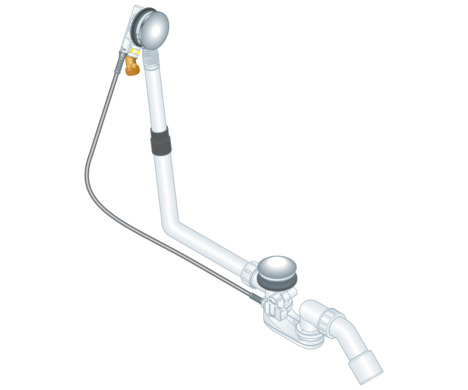

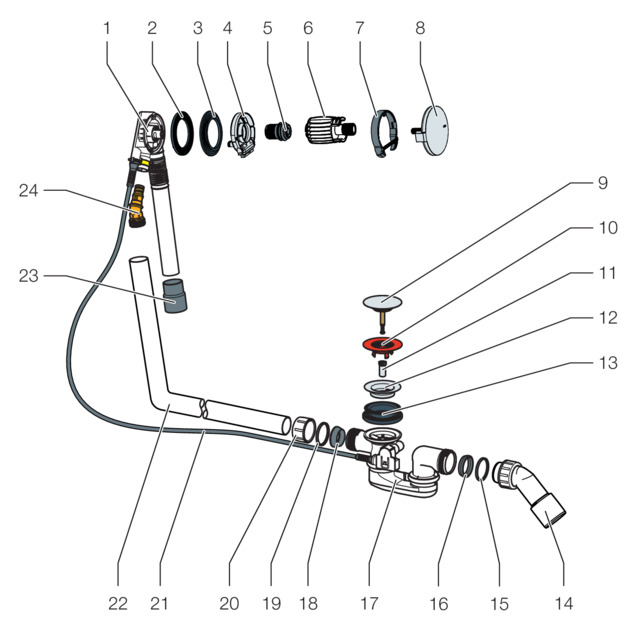

Die folgenden Bauteile sind im Lieferumfang des Multiplex Trio-Ab-/Überlaufs enthalten:
- 1 Überlaufkörper
- 2 Profildichtung
- 3 Zusatzdichtung (für Stahlwannen)
- 4 Zulaufflansch
- 5 Befestigungsschraube
- 6 Montagehilfe
- 7 Flanschabdeckung
- 8 Drehrosette
- 9 Ventilkegel
- 10 Bauschutz
- 11 Befestigungsschraube
- 12 Ventiloberteil
- 13 Doppeldichtung
- 14 Ablaufbogen
- 15 Gleitring
- 16 Dichtung
- 17 Geruchverschluss
- 18 Dichtung
- 19 Gleitring
- 20 Überwurfmutter
- 21 Bowdenzug
- 22 Überlaufrohr
- 23 Muffe
- 24 Anschlussstück
Technische Daten
Ablaufleistung (bei 300 mm Anstauhöhe) |
|---|
Überlaufleistung (bei 60 mm Anstauhöhe) |
Zulaufleistung (bei 0,25 MPa (2,5 bar)) |
Durchmesser Ablauföffnung der Badewanne |
DN (Durchmesser Nominal) Abgangsrohr |
Bowdenzuglänge |
Länge |
Höhe |
Abmessungen und Einbautiefe |
Sperrwasserhöhe |
0,92 l/s |
0,63 l/s |
20 l/min |
52 mm |
40 / 50 mm |
560 mm |
120–260 mm |
180–400 mm |
50 mm |
Zubehör
INFO!
Das hier aufgeführte Zubehör ist nicht im Lieferumfang enthalten. Es muss bei Bedarf separat erworben werden.
Erforderliches Zubehör
Rohrunterbrecher
Um sicherzustellen, dass kein Badewasser in die Trinkwasser-Installation zurückfließen kann, muss ein Rohrunterbrecher installiert werden, z. B. das Anschlussset mit UP-Rohrunterbrecher DN 20, Modell 6161.86. Eine passende Abdeckrosette für den Rohrunterbrecher muss separat erworben werden.
Optionales Zubehör
Ausstattungsset mit Wasserstandsanhebung
Mit dem Ausstattungsset kann der Wasserstand des Überlaufs um 5 cm angehoben werden. Das Ausstattungsset enthält eine Drehrosette, einen Befestigungsflansch, einen Ventilkegel, eine Befestigungsschraube, eine Flanschabdeckung und eine Montagehilfe für den Ablauf der Funktionseinheit.
Ausstattungsset Multiplex Trio Visign MT9: Modell 6170.0
Multiplex-Verlängerungsset
Bei Badewannen mit sehr starkem Boden ist es möglich, den Geruchverschluss unterhalb der Badewanne zu verlängern. Für diese Fälle ist das Verlängerungsset, Modell 6161.7, erhältlich.
Handhabung
Montageinformationen
Montagebedingungen
Für die Montage des Ab-/Überlaufs gelten folgende Voraussetzungen:
Die Badewanne ist installiert.
Die Entwässerungsleitung ist bis zur Badewanne verlegt.
Die Unterseite der Badewanne ist zugänglich.
Rohrunterbrecher
Rückflusssituation: In Unterdrucksituationen kann es bei befüllter Badewanne zum Zurückfließen von Badewasser in die Trinkwasser-Installation kommen.
Um sicherzustellen, dass kein Badewasser in die Trinkwasser-Installation zurückfließen kann, muss in die Rohrleitung zwischen der Absperrarmatur und dem Badewannenzulauf ein Rohrunterbrecher installiert werden.
Die folgende schematische Abbildung gibt an, wie dieser Aufbau aussehen sollte:
Wichtig ist, dass der Rohrunterbrecher senkrecht, in Fließrichtung und mindestens 150 mm über der Oberkante der Badewanne montiert wird.
Beachten Sie hierzu die örtlichen Normen und Vorschriften.
Der Rohrunterbrecher ist nicht im Lieferumfang enthalten und muss separat bestellt werden. Beachten Sie auch die Gebrauchsanleitung des Rohrunterbrechers.
Einbaumaße

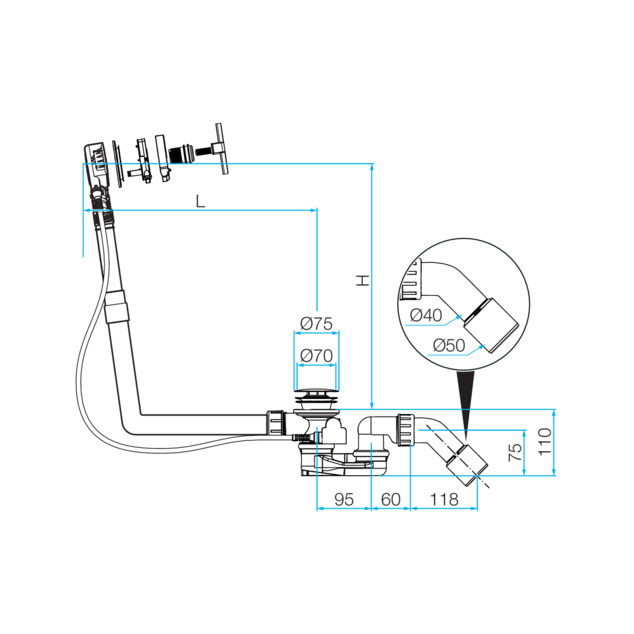

Für L (Länge) und H (Höhe) gelten folgende Werte:
L = 100–260
H = 180–400
Benötigtes Werkzeug und Material
Werkzeug
Für die Montage benötigen Sie folgendes Werkzeug:
feinzahnige Säge
Montagehilfe (im Lieferumfang enthalten)
Maulschlüssel (SW 26)
Material
Das folgende Material muss separat erworben werden und bei der Montage vorhanden sein:
Rohrunterbrecher (z. B. das Rohrunterbrecherset inkl. Material für den Zulaufanschluss)
Anschlussset für den Zulaufanschluss (z. B. das Rohrunterbrecherset)
Montage
Überlauf montieren
Gehen Sie zur Montage des Überlaufs wie folgt vor:
-
Die Gummimuffe auf das Rohr des Überlaufkörpers schieben.
Der untere Rand muss bündig mit dem Rand des Überlaufrohrs abschließen.
-

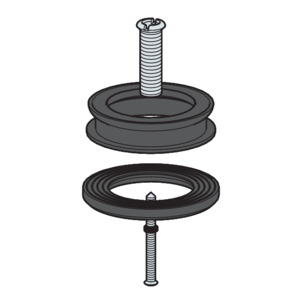

Die Profildichtung in den Überlaufkörper einsetzen.
-

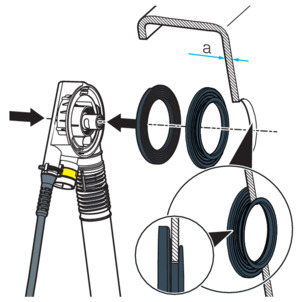

Wenn die Wandstärke a kleiner als 3 mm ist (bei Stahlwannen), die Zusatzdichtung zwischen Profildichtung und Badewanne setzen.
-
Den Zulaufflansch in den Überlaufkörper einsetzen.
-
Die Befestigungsschraube eindrehen und mit der Montagehilfe handfest anziehen.
Am Sechskant der Montagehilfe befindet sich eine Nut, die auf den Steg der Befestigungsschraube gesteckt werden muss.
Ablauf montieren
Um den Ablauf zu montieren, gehen Sie wie folgt vor:
-

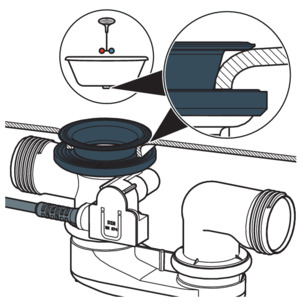

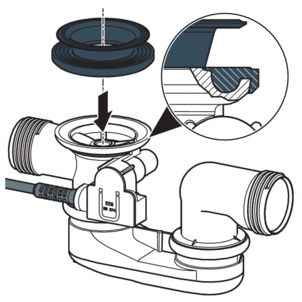

Die Doppeldichtung so auf den Ablaufkörper setzen, dass sich die Aussparung über dem Verbindungsrohr befindet.
-
Den Rand der Doppeldichtung über den Rand des Ablaufs ziehen.
-
Den Ablauf mit der Doppeldichtung von unten an die Ablauföffnung der Badewanne halten.
-
Das Oberteil der Doppeldichtung durch die Ablauföffnung ziehen.
-
Das Ventiloberteil in die Doppeldichtung einsetzen.

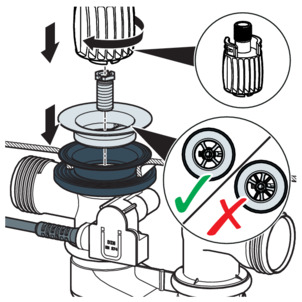

INFO!Damit die volle Ablaufleistung erreicht wird, müssen die Kreuzstrukturen des Ablaufkörpers und des Ventiloberteils parallel übereinander liegen.
-
Die Befestigungsschraube in den Ablaufkörper einsetzen und mit der Montagehilfe anziehen.
-

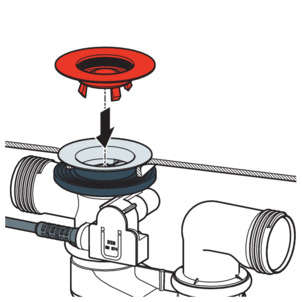

Den Bauschutz einsetzen.
Überlauf und Ablauf verbinden

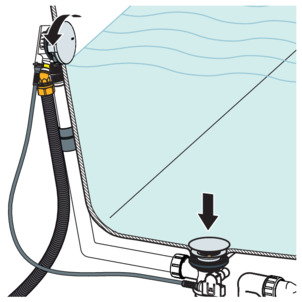

Nachdem der Überlauf und der Ablauf montiert sind, müssen Sie beide mit dem Überlaufrohr verbinden. Gehen Sie dazu wie folgt vor:
Voraussetzungen:
Der Überlauf ist in der Überlauföffnung montiert.
Der Ablauf ist fest am Boden der Badewanne montiert.
-
HINWEIS!
Wenn die Rohre bei Rohrverbindungen nicht weit genug ineinander stecken, werden die Verbindungen undicht.
Halten Sie deshalb bei jeder Verbindung eine minimale Einstecktiefe von 15 mm ein.
-

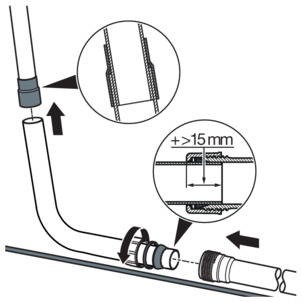

Das Rohr des Überlaufkörpers parallel zum Überlaufrohr halten und die Stellen markieren, an denen der Ablauf und der Überlauf angeschlossen werden müssen.
Minimale Einstecktiefe: 15 mm
-
Das Überlaufrohr auf die angezeichnete Länge absägen und entgraten.
-

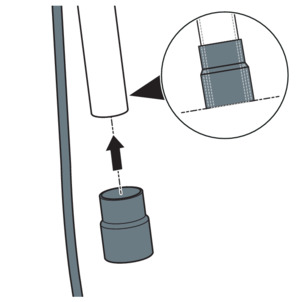

Das obere Ende des Überlaufrohrs in die Gummimuffe schieben.
Minimale Einstecktiefe: 15 mm
-
Die Überwurfmutter, den Gleitring und die Dichtung auf das untere Ende des Ablaufbogens schieben.
-
Die Überwurfmutter am Ablaufkörper verschrauben.
Abwassersystem anschließen
Um den Ab-/Überlauf an das Abwassersystem anzuschließen, gehen Sie wie folgt vor:
Voraussetzungen:
Der Überlauf- und der Ablaufkörper sind an der Badewanne installiert.
Die Verbindung zwischen Überlauf und Ablauf ist hergestellt.
-

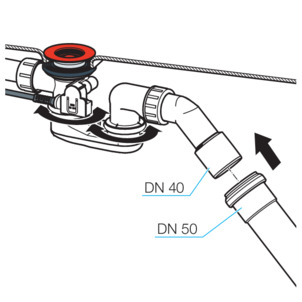

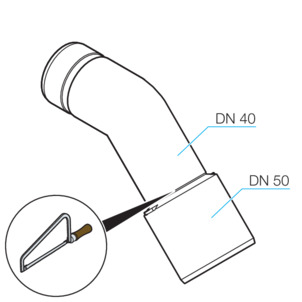

Wenn das Abwasserrohr nur einen Durchmesser von 40 mm hat, Ablaufbogen absägen.
-

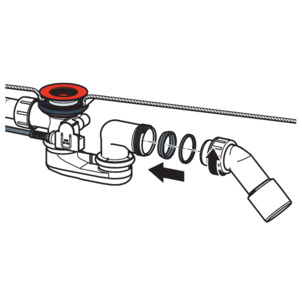

Die Überwurfmutter, den Gleitring und die Dichtung auf den Ablaufbogen schieben.
-
Die Überwurfmutter am Ablaufkörper verschrauben.
Minimale Einstecktiefe: 15 mm
-
Den Geruchverschluss so ausrichten, dass der Ablaufbogen an die Abwasserleitung angeschlossen werden kann.
Den Ablauf an den zwei Gelenkstellen drehen, bis die gewünschte Position erreicht ist.
-
Das Abwasserrohr auf den Ablaufbogen schieben.
Zulauf anschließen
Um den Wasserzulauf an den Überlaufkörper anzuschließen, gehen Sie wie folgt vor:
Voraussetzungen:
Ein Anschlussset (z. B. das Rohrunterbrecherset) ist vorhanden.
Ein Rohrunterbrecher ist an der Zulaufleitung installiert.
Der Überlauf und der Ablauf sind montiert.
Der Überlauf und der Ablauf sind verbunden.
Der Anschluss an das Abwassersystem ist hergestellt.
Im Folgenden wird die Montage mit dem Viega Steckanschluss beschrieben.
Die Montage kann auch mit anderem Anschlussmaterial durchgeführt werden. Beachten Sie bei Bedarf die Anleitung des Herstellers.
-

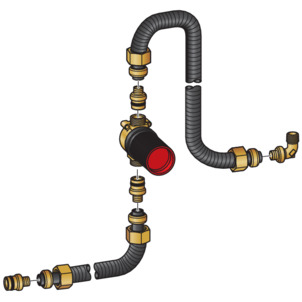

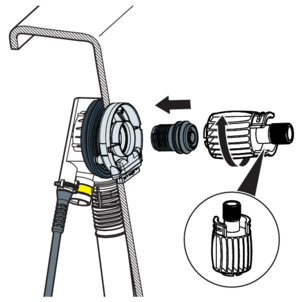

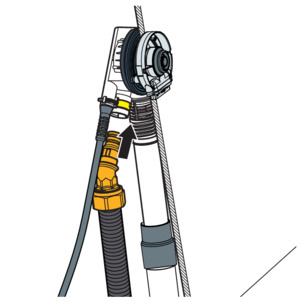

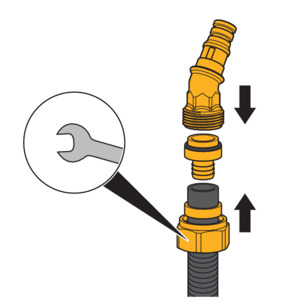

Die Überwurfmutter und den Klemmring (Teile des Anschlusssets) auf das wasserführende Rohr schieben.
-
Das schmale Ende der Verschraubung (Teil des Anschlusssets) bis zum Anschlag in das Rohr stecken.
-
Das freie Ende der Verschraubung in das Anschlussstück schieben.
-
Das Rohr mit der Überwurfmutter am Anschlussstück festschrauben.
-
Das Anschlussstück in den Überlaufkörper einstecken.
Das Anschlussstück muss mit einem deutlichen Klickgeräusch im Überlaufkörper einrasten.

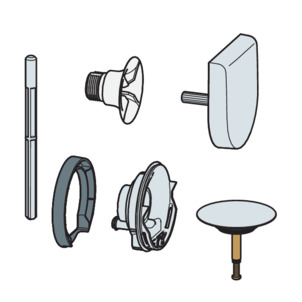

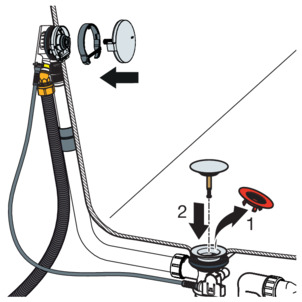

Ausstattungsset montieren

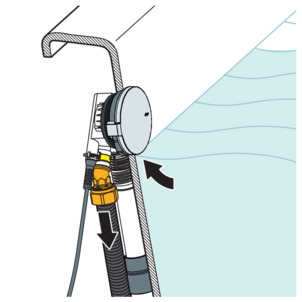

Um Beschädigungen der Rosette und des Ventilkegels zu vermeiden, montieren Sie das Ausstattungsset erst nach dem Abschluss aller anderen Arbeiten an der Baustelle. Gehen Sie dazu wie folgt vor:
-

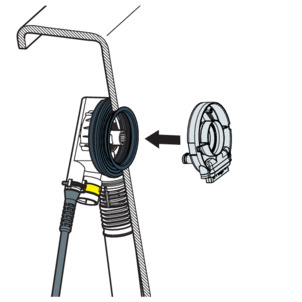

Die Flanschabdeckung mit gerader Seite nach unten auf den Zulaufflansch setzen und aufdrücken.
-
Die Drehrosette ausrichten und einstecken.
-

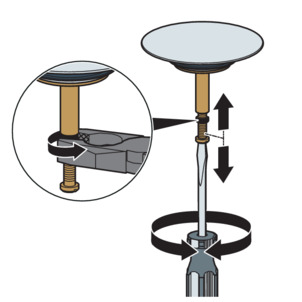

Den Ventilkegel einsetzen.
-
Die Drehrosette drehen, um Funktion und Ausrichtung zu prüfen.
In geöffnetem Zustand sollte die Öffnung des Ventilkegels 2–3 cm groß sein. Bei Bedarf Öffnungsweite an der Verstellschraube des Ventilkegels regulieren (siehe nächster Schritt).
-
Den Ventilkegel mithilfe der Verstellschraube einstellen und mit der Mutter kontern.
Dichtheitsprüfung
Als Dichtheitsprüfung wird eine reine Sichtprüfung vorgenommen.

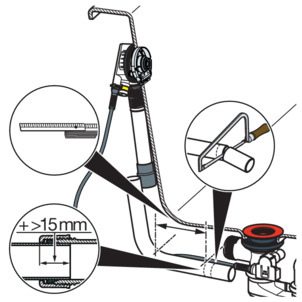

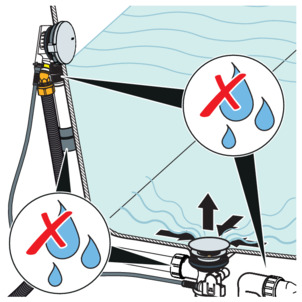

Kontrollieren Sie insbesondere die Stellen, die in der folgenden Zeichnung markiert sind.
-
Auf sichtbare Undichtigkeiten prüfen.

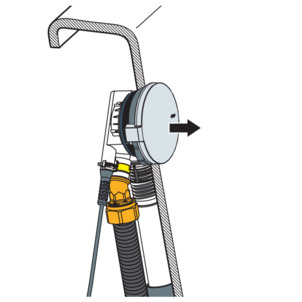

Drehrosette demontieren
Wenn die Drehrosette am Überlauf entfernt werden soll, gehen Sie wie folgt vor, um die Rosette und die Flanschabdeckung nicht zu beschädigen:
-
Die Drehrosette in Achsrichtung abziehen.
-

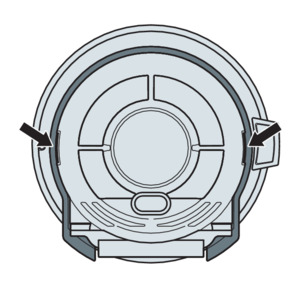

Die Flanschabdeckung an den eingezeichneten Ansatzpunkten aushebeln.
-
Die Flanschabdeckung abnehmen.
Bedienung

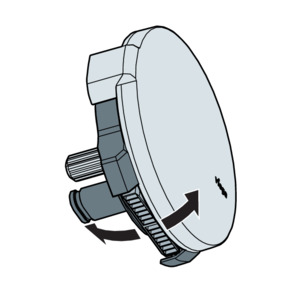

Die Bedienung des Ab-/Überlaufs erfolgt über die Drehrosette am Überlauf. Um den Ablauf zu schließen oder zu öffnen, gehen Sie wie folgt vor:
-
Die Drehrosette nach links drehen.
-
Der Ablauf schließt sich.
-
Die Drehrosette nach rechts drehen.
-
Der Ablauf öffnet sich.

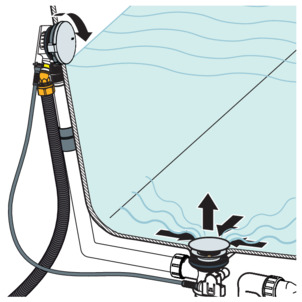

Richtung des Wassereinlaufs einstellen
An der Unterseite der Drehrosette befindet sich der Regler für den Wasserstrahl. Um den Wasserstrahl zu verstellen, gehen Sie wie folgt vor:
-
Den Strahlregler mit dem Finger nach vorne oder hinten drücken. Das Wasser läuft je nach Einstellrichtung näher oder weiter weg von der Wand der Badewanne ein.
Pflege
HINWEIS!
Beschädigungsgefahr durch ungeeignete Reinigungsmittel.
Folgende Reinigungsmittel können verchromte Oberflächen beschädigen und dürfen deshalb nicht verwendet werden:
Scheuermittel
kratzende Schwämme
Kalk-, Gips- oder Zementlöser
Lösungsmittel oder andere säurehaltige Reiniger
Zur regelmäßigen Pflege und zur Vermeidung von Kalkflecken auf Drehrosette und Ventilkegel normale Seife oder ein mildes Reinigungsmittel verwenden. Keine Scheuermittel oder kratzende Gegenstände benutzen!
Grobe Verschmutzungen, auch im Bereich des Ablaufkörpers und des Geruchverschlusses, mit haushaltsüblichem Reiniger beseitigen. Das Reinigungsmittel nach der vorgeschriebenen Einwirkzeit gründlich mit klarem Wasser abspülen. Es dürfen keine Rückstände auf den Bauteilen zurückbleiben.
Entsorgung
Produkt und Verpackung in die jeweiligen Materialgruppen (z. B. Papier, Metalle, Kunststoffe oder Nichteisenmetalle) trennen und gemäß der national gültigen Gesetzgebung entsorgen.
