Der Ablauf ist ausgelegt für kleine bis mittlere Wassermengen, wie sie z. B. im privaten Wohnungsbau anfallen.

Technische Informationen siehe Technische Daten .

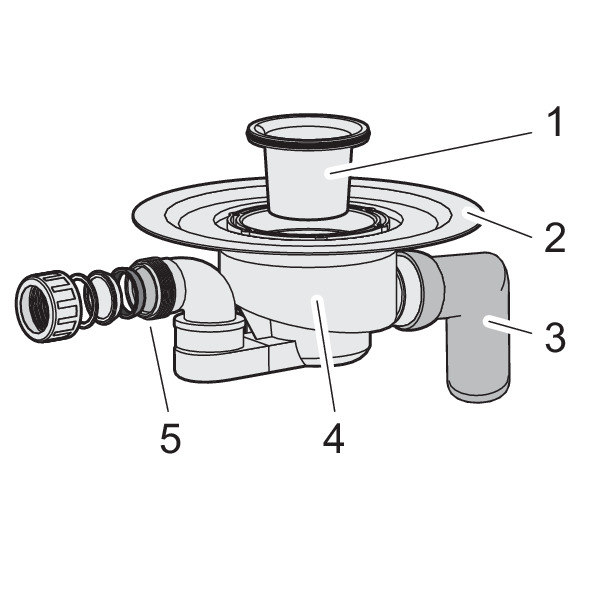

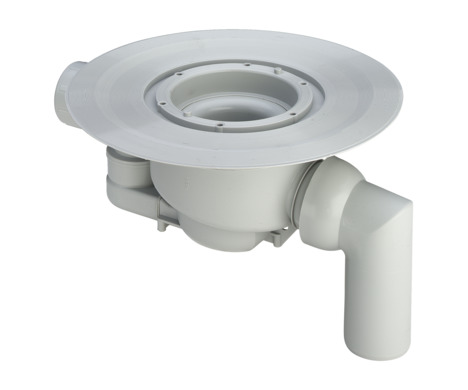

Der Ablauf verfügt über einen 90° Ablaufstutzen im Kugelgelenk und ist dadurch sowohl für einen waagerechten als auch für einen senkrechten Anschluss an die Abflussleitung geeignet. Der Ablauf kann sowohl in eine Deckenaussparung oder eine Kernbohrung als auch direkt in den Bodenaufbau integriert werden.

Der Ablauf ist im Dauerbetrieb für das Ableiten von haushalts­üblichem Abwasser vorgesehen, siehe Regelwerke aus Abschnitt: Medien .

• Die Temperatur des Abwassers darf kurzzeitig bis zu 95 °C betragen. Im Dauerbetrieb muss die Temperatur deutlich darunter liegen.

• Der ph-​Wert muss größer als 4 und kleiner als 10 sein.

Das Einleiten von Abwasser, welches die Produktmaterialien beschädigen kann, ist nicht zulässig.

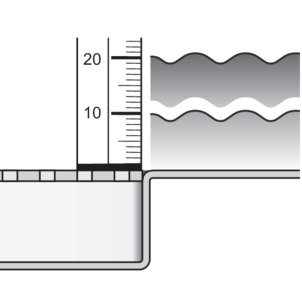

Ablaufleistung bei einer Anstauhöhe von 10 mm über dem Rost: 0,55 l/s

Ablaufleistung bei einer Wasseranstauhöhe von 20 mm über dem Rost: 0,9 l/s

Ablaufleistung über den seitlichen Zulauf: 1,2 l/s

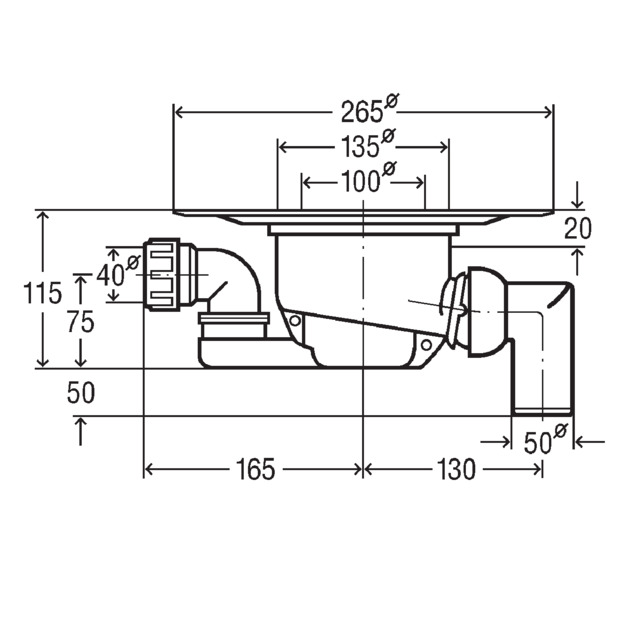

Die Werte sind abhängig von der Gesamthöhe (H) des Ablaufkörpers.

Die Montage des Ablaufs in einer Rohbetondecke sieht folgendermaßen aus:

• Der Ablauf wird in einer Deckenaussparung platziert und anschließend eingegossen.

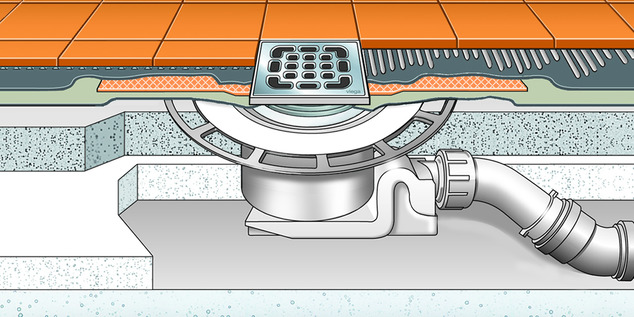

Bei der Montage auf der Decke wird der Ablauf in den Bodenaufbau integriert. Dabei kann er z. B. in den Ausgleichestrich oder die Wärmedämmung eingefügt werden. Ggf. kann ein senkrechtes Ablaufrohr dabei in einer Kernbohrung durch die Decke geführt werden.

Der Ablauf kann sowohl konventionell als auch durch eine Verbundabdichtung abgedichtet werden.

Je nach Abdichtungsart benötigen Sie ein entsprechendes Ausstattungsset Erforderliches Zubehör .

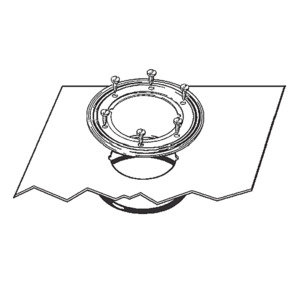

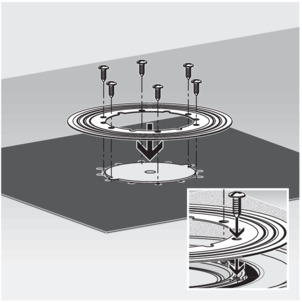

Der Flansch des Ablaufs ist für die konventionelle Abdichtung vorgesehen. Um den Ablauf konventionell abzudichten, benötigen Sie eine geeignete Abdichtungsmanschette und einen Klemmring, mit dem die Manschette befestigt wird Erforderliches Zubehör .

Prinzip

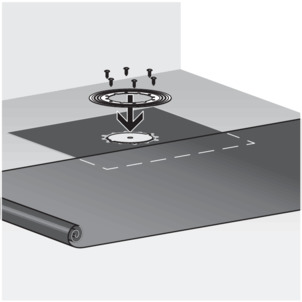

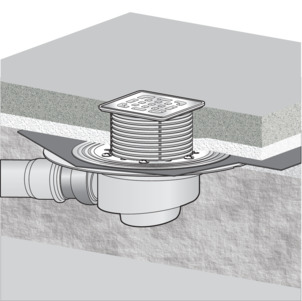

Die konventionelle Abdichtung erfolgt mit Abdichtungsmanschetten aus Bitumen oder EPDM. Die Abdichtungsmanschetten werden direkt auf dem Rohbeton oder der Wärmedämmung verlegt. Dieses Verfahren hat sich besonders für die Abdichtung von Balkonen, Terrassen, Bodenplatten und Kellerböden bewährt. Darüber hinaus werden Abdichtungsmanschetten häufig als zusätzliche zweite Abdichtungsschicht unterhalb einer Verbundabdichtung verlegt.

Für den Einbau eines Ablaufs mit konventioneller Abdichtung werden folgende Komponenten benötigt:

• Ablauf

• Klemmring mit Abdichtungsmanschette für EPDM- und Bitumen-​Abdichtungsbahnen

Verarbeitungsinformationen

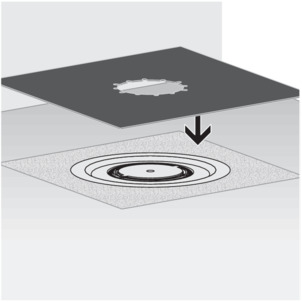

Die Abdichtungsmanschette ist auf beiden Seiten unterschiedlich beschichtet: EPDM / Bitumen

Die Abdichtungsmanschette auf dem Ablauf platzieren und mit dem Flansch befestigen. Von der Art der verwendeten Abdichtungsmanschette hängt ab, welche Materialschicht der Abdichtungsmanschette nach oben gelegt wird. Informationen dazu finden Sie in der Montageanleitung des Abdichtungsflansches.

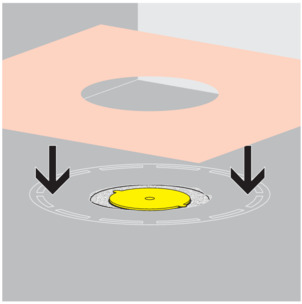

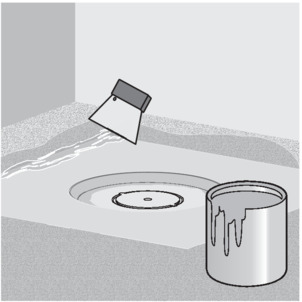

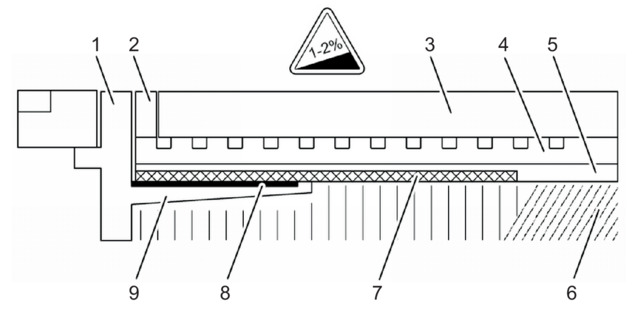

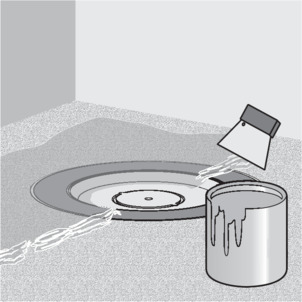

Zum Schutz gegen Durchfeuchtung flüssig zu verarbeitende Abdichtungsfolien direkt unterhalb der Fliesen auf Estrich und Wände auftragen. Die Bestimmung der Beanspruchungsklasse und des Untergrunds sowie die Auswahl der geeigneten Verbundabdichtung muss gemäß geltenden Normen und Regelwerken durchgeführt werden, siehe: .

Die Verbundabdichtung kann mithilfe eines geeigneten Aufstock­elements vorgenommen werden. Sie können sowohl doppelt mit einer konventionellen und einer Verbundabdichtung abdichten, als auch mit einer einzelnen Verbundabdichtung abdichten.

Für die fachgerechte Abdichtung ist eine sorgfältige Planung erforderlich. Dazu muss abhängig von der jeweiligen Feuchtigkeitsbeanspruchungsklasse und der Art des Untergrunds ein geeignetes AIV-​System mit baurechtlichem Verwendbarkeitsnachweis ausgewählt werden.

Weiterhin folgende Faktoren berücksichtigen:

• Ablauf oder Duschrinne muss mit einem Spezialflansch ausgestattet sein, der über eine klebefähige Oberfläche und eine Breite von mind. 30 mm verfügt.

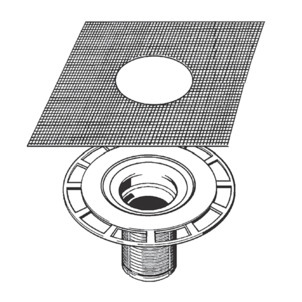

• Für die Überbrückung des Materialwechsels zwischen Ablauf und Estrich entweder eine passende Abdichtungsmanschette verwenden oder Abdichtungsband, das für die Überlappung mit der AIV mit einer Breite von mind. 50 mm konfektioniert ist.

• Der Estrich muss mit einem Mindestgefälle von 1–2 % erstellt werden.

• Der Einbau muss fachgerecht gemäß der Einbauanleitungen und den Angaben der Hersteller erfolgen.

In Verbindung mit geeigneten Abläufen dürfen nur zugelassene Verbundabdichtungen mit baurechtlichen Verwendbarkeitsnachweisen eingesetzt werden. Siehe .

Verarbeitungsinformationen finden Sie in den Anleitungen zu dem jeweiligen Produkt.

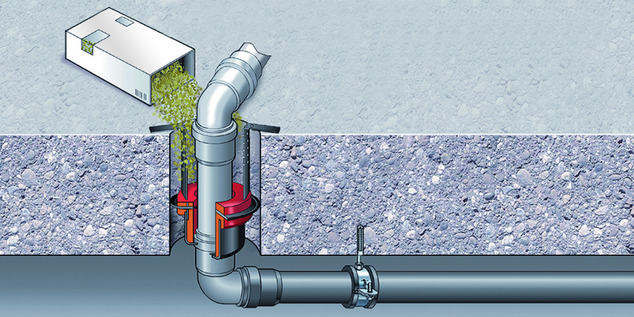

Advantix-​Duschrinnen und -Abläufe können brandsicher ausgeführt werden. Zu diesem Zweck kann die R120-Rohrdurchführung in die Bodenkonstruktion eingesetzt werden. Dadurch wird eine Feuerwiderstandsdauer von bis zu 120 Minuten erreicht.

Montageanleitung der R120-Rohrdurchführung siehe Modell 4923.5, Art.-Nr. 491 673.

Vor der Montage:

• Prüfen, ob die Ablaufleistung des Ablaufs für die anfallende Wassermenge ausreicht Ablaufleistung .

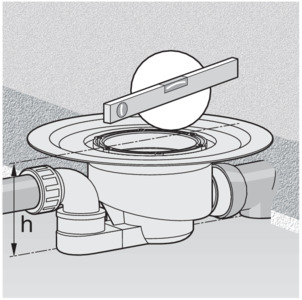

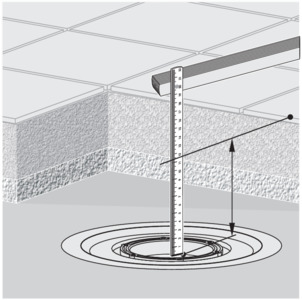

• Prüfen, ob die Einbauhöhe des Ablaufs zu der Höhe des geplanten Bodenaufbaus passt.

• Sicherstellen, dass die benötigte Anschlussleitung mit dem erforderlichen Gefälle bis zum geplanten Einbauort verlegt worden ist.

• Ggf. erforderliches Zubehör bereitstellen Erforderliches Zubehör .

Während der Montage:

• Einbaumaße beachten.

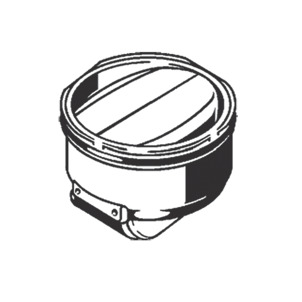

• Entscheiden, ob eine Rückstaudichtung im Einsteckbereich des Aufsatzes erforderlich ist.

Nach der Montage:

• Der Flansch des Ablaufs muss vollflächig untermörtelt werden.

• ggf. Abdichtungsmanschette, Klemmring, passende Schrauben

• Aufsatz mit Rost, falls nicht im Lieferumfang enthalten Übersicht

• ggf. Aufstock­element für Verbundabdichtung Modell 4925

• Material zur Befestigung des Ablaufs

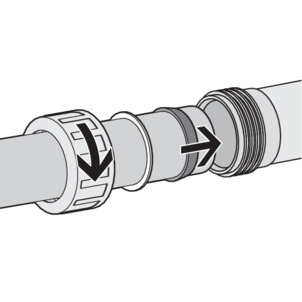

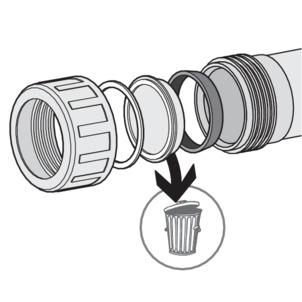

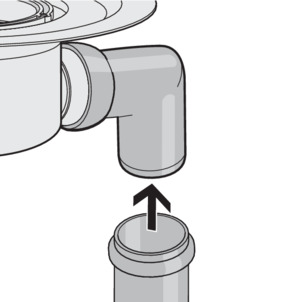

Vor dem Einbringen des Ablaufes in den Bodenaufbau muss der Anschluss an das Abwassersystem erfolgen. Gehen Sie dazu wie folgt vor:

Voraussetzungen:

• Für den Anschluss an das Abwassersystem liegt bereits ein Rohr bis zur geplanten Ablaufposition.

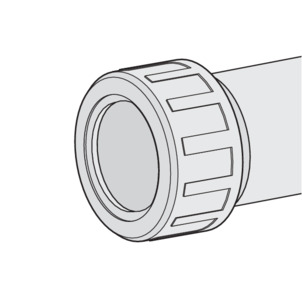

• Das Ablaufrohr hat eine innen­liegende Dichtungslippe.

Um den Ablauf zu montieren, muss zunächst die Verbindung mit dem Zulauf hergestellt werden. Gehen Sie dazu wie folgt vor:

Voraussetzungen:

• Zulaufrohr ist montiert.

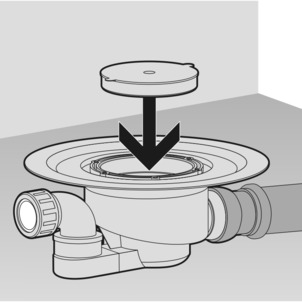

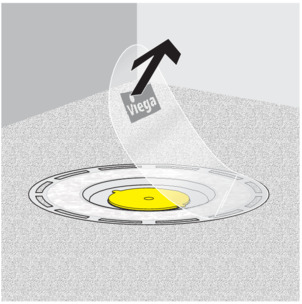

Um den Ablauf fachgerecht in den Bodenaufbau zu integrieren, müssen einige Punkte beachtet werden. Gehen Sie deshalb wie folgt vor, um den Ablauf für die Folgegewerke vorzubereiten:

Voraussetzungen:

• Der Ablauf ist angeschlossen.

• Der Zulauf ist angeschlossen.

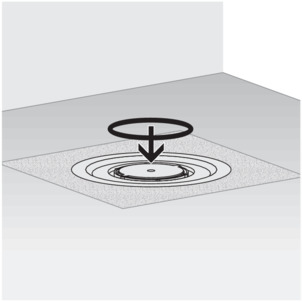

Voraussetzungen:

• Eine geeignete Abdichtungsmanschette und ein Klemmring sind vorhanden.

• Der Flansch ist frei von groben Verschmutzungen.

• Der Flansch ist auf der gesamten Fläche mit Material unterfüttert und unbeschädigt.

Voraussetzungen:

• Der Flansch ist frei von groben Verschmutzungen.

• Der Flansch ist auf der gesamten Fläche mit Material unterfüttert und unbeschädigt.

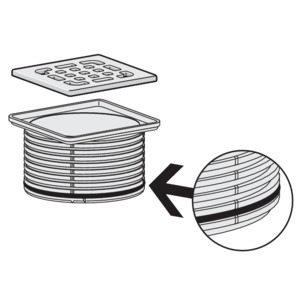

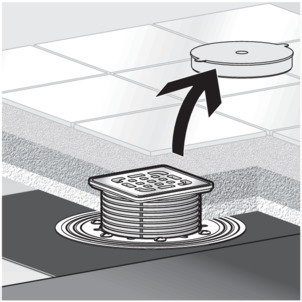

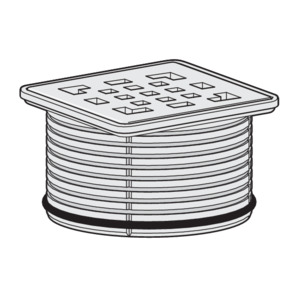

Zum Abschluss der Montage des Ablaufes muss noch der Aufsatz mit dem Rost montiert werden. Gehen Sie dazu wie folgt vor:

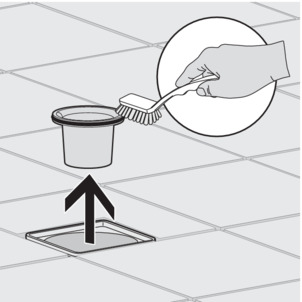

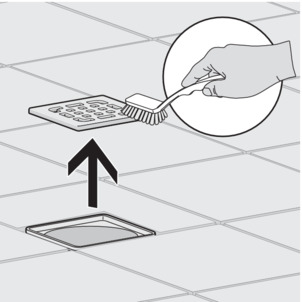

Zur regelmäßigen Pflege und zur Vermeidung von Kalkflecken auf Rost und Rahmen kann normale Seife oder ein mildes Reinigungsmittel verwendet werden. Auf keinen Fall Scheuermittel oder kratzende Gegenstände benutzen.

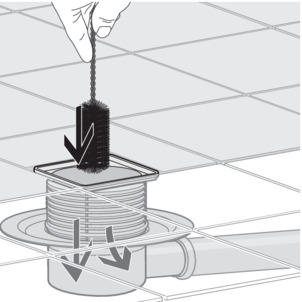

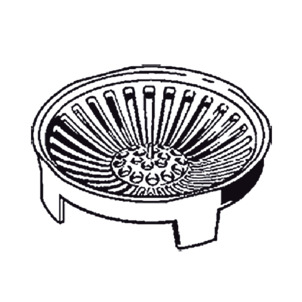

Grobe Verschmutzungen, auch im Bereich des Ablaufkörpers und des Siphons, können mit haushaltsüblichem Reiniger beseitigt werden. Dabei ist zu beachten, dass das Reinigungsmittel nach der vorgeschriebenen Einwirkzeit sehr gründlich mit klarem Wasser abgespült werden muss. Es dürfen keine Rückstände auf den Bauteilen zurückbleiben.

Wir empfehlen, zur Reinigung mildes Reinigungsmittel und eine Spülbürste zu verwenden.
