Easytop-tilbageløbssikring med G-gevind
Produktinformation
Easytop-tilbageløbssikring med G-gevind
til brugsvandsinstallation
| Byggeår (fra): | 01-04-2017 |
Dette dokument er rettighedsbeskyttet, yderligere informationer fås på viega.com/legal .
Målgrupper
Oplysningerne i denne brugsanvisning retter sig mod fagfolk inden for varme og sanitet.
For personer, som ikke har ovennævnte uddannelse eller kvalifikationer, er montering, installation og evt. vedligeholdelse af dette produkt ikke tilladt. Denne indskrænkning gælder ikke for anvisninger vedrørende betjeningen.
Monteringen af Viega-produkter skal foregå under overholdelse af de alment anerkendte tekniske regler samt Viegas brugsanvisninger.
Mærkning af henvisninger
Advarsler og oplysninger adskiller sig fra den øvrige tekst og er mærket med relevante piktogrammer.
FARE!
Advarer om mulige livsfarlige kvæstelser.
ADVARSEL!
Advarer om mulige alvorlige kvæstelser.
FORSIGTIG!
Advarer om mulige kvæstelser.
BEMÆRK!
Advarer om mulige materielle skader.
INFO!
Yderligere henvisninger og tips.
Bemærkninger om denne sprogversion
Denne brugsanvisning indeholder vigtige oplysninger om produkt- og systemvalg, montering og idrifttagning samt om tilsigtet anvendelse og, hvis det er nødvendigt, om vedligeholdelse. Disse oplysninger om produkterne, deres egenskaber og anvendelsesteknikker er baseret på de aktuelt gældende standarder i Europa (f.eks. EN) og/eller i Tyskland (f.eks. DIN/DVGW).
Nogle passager i teksten kan henvise til tekniske forskrifter i Europa/Tyskland. Disse forskrifter gælder som anbefalinger for andre lande, såfremt der ikke forefindes nogen tilsvarende nationale krav. De relevante nationale love, standarder, forskrifter, normer samt andre tekniske forskrifter har højeste prioritet fremfor de tyske/europæiske retningslinjer i denne brugsanvisning. Oplysninger, der gives her, er ikke bindende for andre lande og områder og bør, som allerede nævnt, betragtes som en hjælp.
Standarder og bestemmelser
Standarderne og bestemmelserne nedenfor gælder for Tyskland/Europa og skal betragtes som en hjælp.
Bestemmelser fra afsnit: Anvendelsesområder
Gyldighedsområde / bemærkning | Bestemmelser gældende i Tyskland |
|---|---|
Planlægning, udførelse, drift og vedligeholdelse af brugsvandsinstallationer | DIN EN 806, del 1 |
Planlægning, udførelse, drift og vedligeholdelse af brugsvandsinstallationer | DIN EN 806, del 2 |
Planlægning, udførelse, drift og vedligeholdelse af brugsvandsinstallationer | DIN EN 806, del 3 |
Planlægning, udførelse, drift og vedligeholdelse af brugsvandsinstallationer | DIN EN 806, del 4 |
Planlægning, udførelse, drift og vedligeholdelse af brugsvandsinstallationer | DIN EN 806, del 5 |
Planlægning, udførelse, drift og vedligeholdelse af brugsvandsinstallationer | DIN EN 1717 |
Planlægning, udførelse, drift og vedligeholdelse af brugsvandsinstallationer | DIN 1988 |
Planlægning, udførelse, drift og vedligeholdelse af brugsvandsinstallationer | VDI/DVGW 6023 |
Planlægning, udførelse, drift og vedligeholdelse af brugsvandsinstallationer | Trinkwasserverordnung (TrinkwV) |
Bestemmelser fra afsnit: Medier
Gyldighedsområde / bemærkning | Bestemmelser gældende i Tyskland |
|---|---|
Egnethed til brugsvand | Trinkwasserverordnung (TrinkwV) |
Bestemmelser fra afsnit: Produktbeskrivelse
Gyldighedsområde / bemærkning | Bestemmelse gældende i Tyskland |
|---|---|
Egnethed til brugsvandsinstallationer | Trinkwasserverordnung (TrinkwV) |
Egnethed til brugsvandsinstallationer | DIN 50930‑6 |
Krav til kunststofkomponenter til brugsvandsinstallationer | DVGW-Arbeitsblatt W270 |
Bestemmelser fra afsnit: Oversigt
Gyldighedsområde / bemærkning | Bestemmelser gældende i Tyskland |
|---|---|
Opfyldelse af testkravene (armaturgruppe I) | DIN EN 1213 |
Bestemmelser fra afsnit: Mærkning på komponenter
Gyldighedsområde / bemærkning | Bestemmelser gældende i Tyskland |
|---|---|
Mærkning lydklasse I | DIN EN 1213 |
EA-mærkning for klassificering | DIN EN 1717 |
Bestemmelser fra afsnit: Kompatible komponenter
Gyldighedsområde / bemærkning | Bestemmelser gældende i Tyskland |
|---|---|
Udvendigt G-gevind | DIN EN ISO 228 |
Bestemmelser fra afsnit: Korrosion
Gyldighedsområde / bemærkning | Bestemmelser gældende i Tyskland |
|---|---|
Udvendig korrosionsbeskyttelse | DIN EN 806‑2 |
Udvendig korrosionsbeskyttelse | DIN 1988‑200 |
Udvendig korrosionsbeskyttelse | DKI-Informationsdruck i. 160 |
Bestemmelser fra afsnit: Tæthedsprøvning
Gyldighedsområde / bemærkning | Bestemmelser gældende i Tyskland |
|---|---|
Tæthedsprøvning af brugsvandsinstallationer | DIN EN 806, del 4 |
Tæthedsprøvning af brugsvandsinstallationer | ZVSHK-Merkblatt |
Bestemmelser fra afsnit: Vedligeholdelse
Gyldighedsområde / bemærkning | Bestemmelser gældende i Tyskland |
|---|---|
Drift og vedligeholdelse af brugsvandsinstallationer | DIN EN 806‑5 |
Korrekt anvendelse
INFO!
Anvendelse af modellen til andre end de beskrevne anvendelsesområder og medier aftales med Viega Service Center.
Anvendelsesområder
Anvendelse er bl.a. muligt inden for følgende områder:
Brugsvandsinstallationer
Industrianlæg
I forbindelse med planlægning, udførelse, drift og vedligeholdelse af brugsvandsinstallationer skal de alment anerkendte tekniske regler og de gældende retningslinjer overholdes, se Bestemmelser fra afsnit: Anvendelsesområder .
Medier
Modellen er bl.a. egnet til følgende medier:
Brugsvand uden begrænsning i henhold til de gældende retningslinjer, se Bestemmelser fra afsnit: Medier
Maks. klorid-koncentration 250 mg/l i henhold til de gældende retningslinjer, se Bestemmelser fra afsnit: Medier

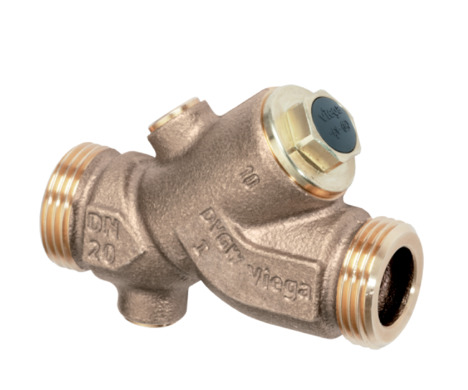

Produktbeskrivelse
Easytop afspærringsventiler er DVGW-certificeret og kan monteres i overensstemmelse med retningslinjerne for drikkevand, se Bestemmelser fra afsnit: Produktbeskrivelse . Kunststofkomponenter er i overensstemmelse med KTW-anbefalingen og kravene i de gældende retningslinjer.
Oversigt
INFO!
Easytop afspærringsventilerne overholder kontrolkravene i de gældende retningslinjer, se Bestemmelser fra afsnit: Oversigt . Lydisolering Lap≤ 20 dB(A)
Modellen er udstyret på følgende måde:
Ventilhus af siliciumbronze/siliciumbronze
Ventiloverdel af rødgods/siliciumbronze (dødrumsfri)
Dobbeltsidet udvendigt G-gevind
Ventilsæde og ventilhovedenhed af rustfrit stål
Tilbageløbssikring
- Entleerungs- / Prüfstopfen
Tømme- / prøveprop G¼ foran og bag tilbageløbssikringen
Nøgleflader på huset
Ventil- og spindeltætning af EPDM (vedligeholdelsesfri)
Tilbageløbssikring
Modellen er udstyret med en tilbageløbssikring.
Tilbageløbssikringer tillader kun gennemstrømning i en retning (i gennemstrømningsretningen). Når strømningsretningen vendes om, f.eks. via tilbagesugning, lukker tilbageløbssikringerne automatisk.
DN |
|---|
G |
15 | 20 | 25 | 32 | 40 | 50 |
¾ | 1 | 1¼ | 1½ | 1¾ | 2⅜ |
Gevindforbindelse
Kun fladtættende tilslutningsforskruninger må anvendes til gevindforbindelsen.
Mærkninger på komponenter
Modellen er mærket på følgende måde:
Visning af strømningsretning
Lydklasse I i henhold til gældende retningslinjer, se Bestemmelser fra afsnit: Mærkning på komponenter
Dimension
DVGW-påskrift
EA-mærkning for klassificering i henhold til gældende retningslinjer, se Bestemmelser fra afsnit: Mærkning på komponenter
Kompatible komponenter
Modellen er udstyret med udvendige G-gevind i henhold til de gældende direktiver og kompatibel med Profipress-, Sanpress- og Sanpress Inox-systemet, se Bestemmelser fra afsnit: Kompatible komponenter .
Funktionsmåde
Kombineret tilbageløbssikring
Tilbageløbssikringer beskytter armaturer og installationssystemer mod uønsket tilbageløb, tilbagetryk eller tilbagesugning af det snavsede brugsvand eller spildevand ind i rørsystemet. Denne situation kan indtræffe efter tryksvingninger i fordelerkredsløbet, der medfører, at strømningsretningen vendes om.
Tilbageløbssikringen forhindrer ved hjælp af en ventilkegle, der er belastet med fjederkraft, at eventuelle sundhedsskadelige væsker trykkes, flyder eller suges tilbage ind i det offentlige brugsvandsnetværk. Dimensionen afhænger af spidsgennemstrømningen og retter sig mod rørledningens nominelle diameter. Tilbageløbssikringen skal have en kontrolanordning.
I mange lande kræver standarder og tekniske bestemmelser, at der anvendes tilbageløbssikringer eller andre egnede beskyttelsesanordninger til at beskytte brugsvandet mod urenheder.
Tekniske data
Overhold følgende driftsbetingelser ved installation af modellen:
Driftstemperatur [Tmaks.] |
|---|
Driftstryk [Pmaks.] |
90 °C |
1,6 MPa (16 bar) |

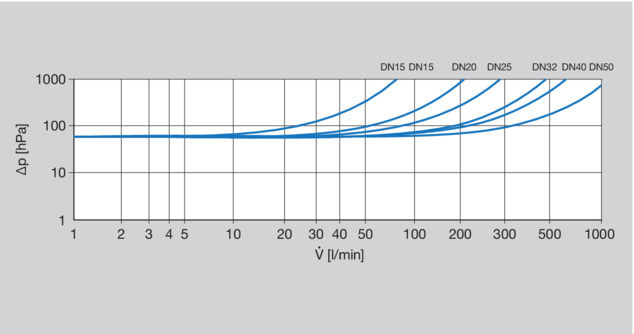

Effektdiagrammet viser tryktabene (i hPa) afhængigt af strømningsvolumen og nominel diameter.
Anvendelsesinformationer
Korrosion
Fritliggende rørledninger og armaturer indendørs kræver normalt ingen udvendig korrosionsbeskyttelse.
Der er undtagelser i følgende tilfælde:
Kontakt til aggressive byggematerialer som nitrit- eller ammoniumholdige materialer
I aggresive omgivelser
Hvis en udvendig korrosionsbeskyttelse er nødvendig, skal de gældende retningslinjer overholdes, se Bestemmelser fra afsnit: Korrosion .
INFO!
Easytop armaturer af rødgods/siliciumbronze kan anvendes til alt brugsvand.
Kloridkoncentrationen i mediet må ikke overskride en maksimumværdi på 250 mg/l.
Denne klorid er ikke et desinfektionsmiddel, men en bestanddel af hav- og kogsalt (natriumklorid).
Valgfrit tilbehør
Som tilbehør kan vælges:

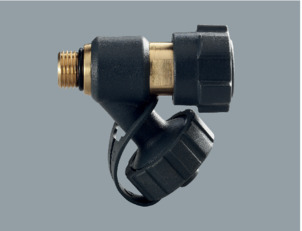

Tømmeventil

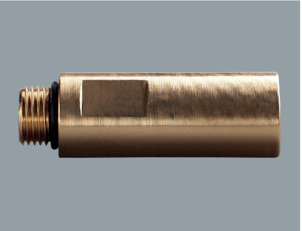

Forlænger til tømmeventil ved brug af en isoleringsskal
Isoleringsskaller

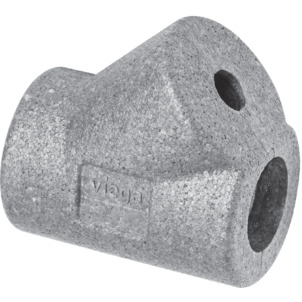

Isoleringsskaller
EPS-isoleringsskaller leveres til alle ventilstørrelser. De todelte skaller er selvholdende og monteres uden værktøjer og holdekløer; de slutter sig sømløst til frontfladerne på rørledningsisoleringen. Ved monteringen af en tømmeventil eller en forlænger med tømmeventil, brækkes et nominelt brudsted ud af isoleringsskallen.
Håndtering
Oplysninger om montering
Montageanvisninger
Kontrol af systemkomponenter
INFO!
Tag først modellen ud af emballagen umiddelbart inden anvendelsen.
Systemkomponenter kan evt. være beskadigede på grund af transport og opbevaring.
Kontroller alle dele.
Udskift beskadigede komponenter.
Beskadigede komponenter må ikke repareres.
Snavsede komponenter må ikke installeres.
Under monteringen
Vær opmærksom på følgende ved monteringen:
Visning af strømningsretning
Anvendelse af egnet værktøj
Hold kontra på ventilens nøgleflade, mens tilslutningsforskruningen spændes.
INFO!
Vælg monteringsstedet, så armaturet er lettilgængeligt og let at betjene, og isoleringsskallen er nem at montere.
Rørføring og fastgørelse
Informationer fremgår af Viegas systembrugsanvisninger til det anvendte produkt.
Længdeudvidelse
Informationer fremgår af Viegas systembrugsanvisninger til det anvendte produkt.
Vedligeholdelse
BEMÆRK!
Informer kunden, den resp. ejer af brugsvandsinstallationen, om at anlægget skal vedligeholdes regelmæssigt
I forbindelse med drift og vedligeholdelse af brugsvandsinstallationer skal de gældende direktiver overholdes, se Bestemmelser fra afsnit: Vedligeholdelse .
INFO!
Viega anbefaler at aktivere armaturet og kontrollere dets funktion minimum hver 6. måned. I områder hvor vandets hårdhed er ≥ 18°dH bør armaturet aktiveres og funktionen kontrolleres minimum hver 3. måned. Der bør føres logbog som dokumentation for kontrollerne.
Udskiftning af ventiloverdel
I det tilfælde, at ventiloverdelen skal udskiftes, kan model 2239.22 anvendes.
Bortskaffelse
Adskil produkt og emballage i de enkelte materialegrupper (f.eks. papir, metal, kunststof og ikke-jernholdige metaller), og bortskaf dem iht. den nationalt gældende lovgivning.
