Easytop prøveventil
Produktinformation
Easytop prøveventil
til prøvetagning af drikkevand (PWC/PWH/PWH-C) iht. drikkevandsforordningen
| Byggeår (fra): | 12-07-2013 |
Dette dokument er rettighedsbeskyttet, yderligere informationer fås på: viega.com/legal .
Målgrupper
Oplysningerne i denne brugsanvisning retter sig mod fagfolk inden for varme og sanitet.
For personer, som ikke har ovennævnte uddannelse eller kvalifikationer, er montering, installation og evt. vedligeholdelse af dette produkt ikke tilladt. Denne indskrænkning gælder ikke for anvisninger vedrørende betjeningen.
Installation af Viega produkter skal foregå under overholdelse af de alment anerkendte tekniske regler og af Viegas brugsanvisninger.
Mærkning af henvisninger
Advarsler og oplysninger adskiller sig fra den øvrige tekst og er mærket med relevante piktogrammer.
FARE!
Advarer om mulige livsfarlige kvæstelser.
ADVARSEL!
Advarer om mulige alvorlige kvæstelser.
FORSIGTIG!
Advarer om mulige kvæstelser.
BEMÆRK!
Advarer om mulige materielle skader.
INFO!
Yderligere henvisninger og tips.
Bemærkninger om denne sprogversion
Denne brugsanvisning indeholder vigtige oplysninger om produkt- og systemvalg, montering og ibrugtagning samt om tilsigtet anvendelse og, hvis det er nødvendigt, om vedligeholdelse. Disse oplysninger om produkterne, deres egenskaber og anvendelsesteknikker er baseret på de aktuelt gældende standarder i Europa (f.eks. EN) og/eller i Tyskland (f.eks. DIN/DVGW).
Nogle passager i teksten kan henvise til tekniske forskrifter i Europa/Tyskland. Disse forskrifter gælder som anbefalinger for andre lande, såfremt der ikke forefindes nogen tilsvarende nationale krav. De relevante nationale love, standarder, forskrifter, normer samt andre tekniske forskrifter har højeste prioritet fremfor de tyske/europæiske retningslinjer i denne brugsanvisning. Oplysninger, der gives her, er ikke bindende for andre lande og områder og bør, som allerede nævnt, betragtes som en hjælp.
Standarder og bestemmelser
Standarderne og bestemmelserne nedenfor gælder for Tyskland og Europa og skal betragtes som en hjælp.
Bestemmelser fra afsnit: Anvendelsesområder
Gyldighedsområde / bemærkning | Bestemmelser gældende i Tyskland |
|---|---|
Planlægning, udførelse, drift og vedligeholdelse af brugsvandsinstallationer | DIN EN 806, del 1 |
Planlægning, udførelse, drift og vedligeholdelse af brugsvandsinstallationer | DIN EN 806, del 2 |
Planlægning, udførelse, drift og vedligeholdelse af brugsvandsinstallationer | DIN EN 806, del 3 |
Planlægning, udførelse, drift og vedligeholdelse af brugsvandsinstallationer | DIN EN 806, del 4 |
Planlægning, udførelse, drift og vedligeholdelse af brugsvandsinstallationer | DIN EN 806, del 5 |
Planlægning, udførelse, drift og vedligeholdelse af brugsvandsinstallationer | DIN EN 1717 |
Planlægning, udførelse, drift og vedligeholdelse af brugsvandsinstallationer | DIN 1988 |
Planlægning, udførelse, drift og vedligeholdelse af brugsvandsinstallationer | VDI/DVGW 6023 |
Planlægning, udførelse, drift og vedligeholdelse af brugsvandsinstallationer | Trinkwasserverordnung (TrinkwV) |
Planlægning, udførelse, drift og vedligeholdelse af brugsvandsinstallationer | DVGW-Arbeitsblatt W 551 |
Bestemmelser fra afsnit: Medier
Gyldighedsområde / bemærkning | Bestemmelser gældende i Tyskland |
|---|---|
Egnethed til brugsvand | Trinkwasserverordnung (TrinkwV) |
Bestemmelser fra afsnit: Produktbeskrivelse
Gyldighedsområde / bemærkning | Bestemmelser gældende i Tyskland |
|---|---|
Egnethed til brugsvandsinstallationer | Trinkwasserverordnung (TrinkwV) |
Egnethed til brugsvandsinstallationer | DIN 50930‑6 |
Krav til kunststofkomponenter til brugsvandsinstallationer | DVGW-Arbeitsblatt W270 |
Regler og standarder fra afsnit: Oversigt
Gyldighedsområde / bemærkning | Bestemmelser gældende i Tyskland |
|---|---|
Testkrav | DVGW-Arbeitsblatt W 579 (P) |
Anvendelse til regelmæssig prøvning i offentlige/erhvervsmæssige bygninger | DVGW-Arbeitsblatt W 551 |
G-gevind | DIN EN ISO 228‑1 |
Bestemmelser fra afsnit: Monteringsanvisninger
Gyldighedsområde / bemærkning | Bestemmelser gældende i Tyskland |
|---|---|
Placering af prøveudtagningsventilerne | DVGW-Arbeitsblatt W 551 |
Bestemmelser fra afsnit: Tæthedsprøvning
Gyldighedsområde / bemærkning | Bestemmelser gældende i Tyskland |
|---|---|
Tæthedsprøvning af brugsvandsinstallationer | DIN EN 806, del 4 |
Tæthedsprøvning af brugsvandsinstallationer | ZVSHK-Merkblatt |
Bestemmelser fra afsnit: Vedligeholdelse
Gyldighedsområde / bemærkning | Bestemmelser gældende i Tyskland |
|---|---|
Drift og vedligeholdelse af brugsvandsinstallationer | DIN EN 806‑5 |
Korrekt anvendelse
INFO!
Aftal anvendelse af modellen til andre end de beskrevne anvendelsesområder og medier med Viega.
Anvendelsesområder
Anvendelse er bl.a. muligt inden for følgende områder:
Brugsvandsinstallationer
Industrianlæg
Ved planlægning, udførelse, drift og vedligeholdelse af brugsvandsinstallationer skal man tage hensyn til teknikkens alment anerkendte regler og gældende retningslinjer, se Bestemmelser fra afsnit: Anvendelsesområder .
Medier
Modellen er bl.a. egnet til følgende medier:
Brugsvand uden begrænsning i henhold til de gældende retningslinjer, se Bestemmelser fra afsnit: Medier
Maks. klorid koncentration 250 mg/l i henhold til de gældende retningslinjer, se Bestemmelser fra afsnit: Medier
Produktbeskrivelse
Easytop afspærringsventiler er DVGW-certificeret og kan monteres i overensstemmelse med retningslinjerne for drikkevand, se Bestemmelser fra afsnit: Produktbeskrivelse . Kunststofkomponenter er i overensstemmelse med KTW-anbefalingen og kravene i de gældende retningslinjer.
Oversigt
INFO!
Easytop prøveventilen overholder i kombination med Easytop betjeningsenheden kontrolkravene i de gældende retningslinjer og kan anvendes til regelmæssig prøveudtagning i offentlige / erhvervsmæssige bygninger, se Regler og standarder fra afsnit: Oversigt .
INFO!
Easytop afspærringsventilerne overholder kontrolkravene i de gældende retningslinjer, se Regler og standarder fra afsnit: Oversigt . Lydisolering Lap≤ 20 dB(A)

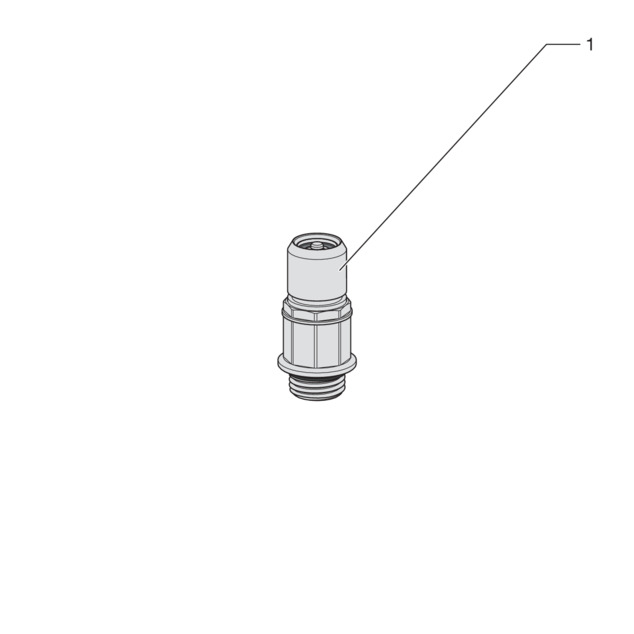

- 1 - Prøveventil

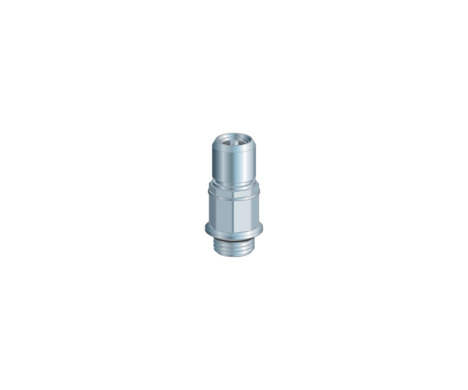

Easytop prøveventilen bliver siddende permanent i brugsvandsinstallationen.
Modellen er udstyret på følgende måde:
Prøveventil af rustfrit stål
Beskyttelseskappe til prøveventilen
G-gevind i henhold til gældende retningslinjer, se Regler og standarder fra afsnit: Oversigt
Prøveventilen er lukket i monteret tilstand.
Modellen fås i følgende dimensioner: G ¼ / G ⅜.
Gevindforbindelse
Prøveventilerne er selvtættende:
G ¼ med O-ring
G ⅜ med Teflon®-pakning
Kompatible komponenter
Vi anbefaler at anvende modellen med Easytop armaturer.
Easytop prøveventilerne er kompatible med betjeningsenheden model 2223.3.
Hvis du har spørgsmål om dette emne, bedes du kontakte Viega Service Center.
Tekniske data
Overhold følgende driftsbetingelser ved installation af modellen:
Driftstemperatur [Tmaks.] |
|---|
Driftstryk [Pmaks.] |
90 °C |
1,6 MPa (16 bar) |
Anvendelsesinformationer
Korrosion
Fritliggende rørledninger og armaturer i rum kræver normalt ingen udvendig korrosionsbeskyttelse.
Der er undtagelser i følgende tilfælde:
Kontakt til aggressive byggematerialer som nitrit- eller ammoniumholdige materialer
i aggressive omgivelser
INFO!
Easytop prøveventilerne af rustfrit stål kan anvendes til alt brugsvand.
Kloridkoncentrationen i mediet må ikke overskride en maksimumværdi på 250 mg/l.
Denne klorid er ikke et desinfektionsmiddel, men en bestanddel af hav- og kogsalt (natriumklorid).
Håndtering
Oplysninger om montering
Monteringsanvisninger
Placeringen af prøveudtagningsventilerne skal udføres i henhold til forslagene i de gældende retningslinjer, idet eksisterende prøve- eller tømmepropper på armaturer kan anvendes, se Standarder og bestemmelser .
Kontrol af systemkomponenter
INFO!
Tag først modellen ud af emballagen umiddelbart inden anvendelsen.
Systemkomponenter kan evt. være beskadigede på grund af transport og opbevaring.
Kontroller alle dele.
Udskift beskadigede komponenter.
Beskadigede komponenter må ikke repareres.
Snavsede komponenter må ikke installeres.
Nødvendigt værktøj
Til monteringen af modellen kræves følgende værktøj:
Unbrakonøgle (str. 5) til tømmepropper på Easytop armaturerne
Gaffelnøgle (str. 15)
Montage
Montering af prøveventil
INFO!
Udfør en tætheds- og funktionskontrol efter første montering.
Sørg for, at anlægget er uden tryk, inden du monterer prøveventilen.
-

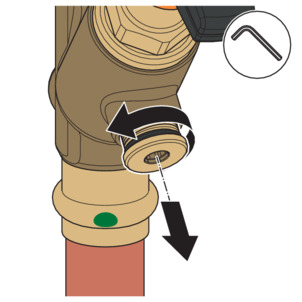

Skru tømmeproppen ud med en unbrakonøgle (str. 5).

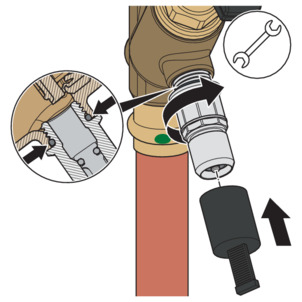

Skru prøveventilens Teflon® pakning G ⅜ helt ind.
-
Skru prøveventilen i med en gaffelnøgle (NV 15).
-
Sæt beskyttelseskappen på.

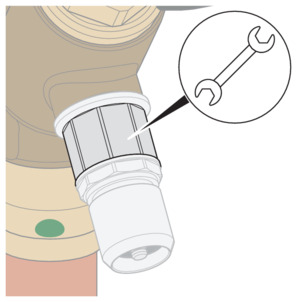

Ved monteringen skal gaffelnøglen gribe fat om det bageste område på ventilen, ikke på betjeningsenhedens studs.
Tæthedsprøvning
Inden ibrugtagning skal installatøren gennemføre en tæthedsprøvning.
Gennemfør denne prøvning på det færdiggjorte anlæg, der dog endnu ikke er tildækket.
Overhold de alment anerkendte tekniske regler og de gældende retningslinjer, se Bestemmelser fra afsnit: Tæthedsprøvning .
Dokumenter resultatet.
Betjening
Prøveudtagning
INFO!
Ved efterfølgende brug skal brugsanvisningen til Easytop betjeningsenheden 2223.3. følges
Montering af skilte
INFO!
Prøveudtagningsstederne skal været unikt mærket i overensstemmelse med gældende retningslinjer, se Standarder og bestemmelser .

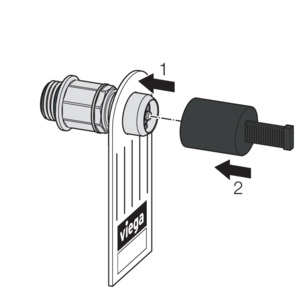

Skiltet (skrivbart) kan monteres mellem prøveventilen og beskyttelseskappen.
-
Træk beskyttelseskappen af prøveventilen.
-
Hæng skiltet på.
-
Sæt beskyttelseskappen på igen.
Bortskaffelse
Adskil produkt og emballage i de enkelte materialegrupper (f.eks. papir, metal, kunststof og ikke-jernholdige metaller), og bortskaf dem iht. den nationalt gældende lovgivning.
