Vandlås
til montering med ophæng
Byggeår (fra): | 01-06-2005 |
Oplysningerne i denne brugsanvisning retter sig mod følgende personalegrupper:
Fagfolk inden for varme og sanitet
For personer, som ikke har ovennævnte uddannelse eller kvalifikationer, er montering, installation og eventuel vedligeholdelse af dette produkt ikke tilladt. Denne indskrænkning gælder ikke for anvisninger vedrørende betjeningen.
Indbygningen af Viega produkter skal foregå under overholdelse af de alment anerkendte tekniske regler og af Viegas brugsanvisninger.
Advarsler og oplysninger adskiller sig fra den øvrige tekst og er mærket med relevante piktogrammer.
Advarer om mulige livsfarlige kvæstelser.
Advarer om mulige alvorlige kvæstelser.
Advarer om mulige kvæstelser.
Advarer om mulige materielle skader.
Yderligere henvisninger og tips.
Denne brugsanvisning indeholder vigtige oplysninger om produkt- og systemvalg, montering og ibrugtagning samt om tilsigtet anvendelse og, hvis det er nødvendigt, om vedligeholdelse. Disse oplysninger om produkterne, deres egenskaber og anvendelsesteknikker er baseret på de aktuelt gældende standarder i Europa (f.eks. EN) og/eller i Tyskland (f.eks. DIN/DVGW).
Nogle passager i teksten kan henvise til tekniske forskrifter i Europa/Tyskland. Disse forskrifter gælder som anbefalinger for andre lande, såfremt der ikke forefindes nogen tilsvarende nationale krav. De relevante nationale love, standarder, forskrifter, normer samt andre tekniske forskrifter har højeste prioritet fremfor de tyske/europæiske retningslinjer i denne brugsanvisning. Oplysninger, der gives her, er ikke bindende for andre lande og områder og bør, som allerede nævnt, betragtes som en hjælp.

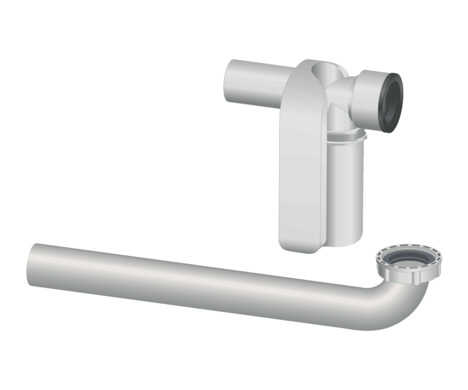

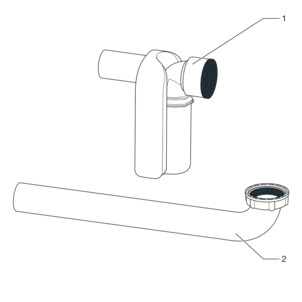

Vandlåsen er egnet til håndvaske med 1¼ tommers tilslutning.

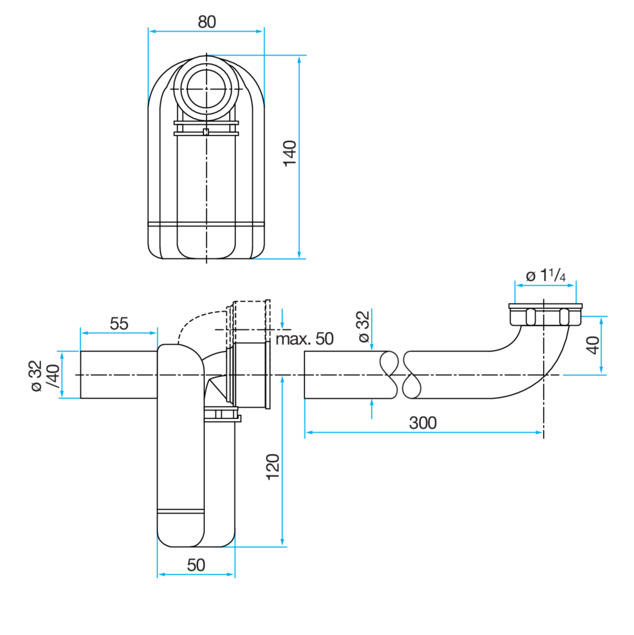

Afløbskapacitet | 0,6 l/s |
DN (nominel diameter) afløbsrør | DN 32/40 mm |
Tilslutning afløbsbøjning | 1¼ |
højde af vand i vandlås | 50 mm |
Forudsætninger:
Håndvasken er monteret.
Afløbsledningen er installeret.

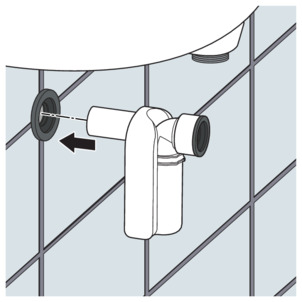

Sæt vandlåsen i.

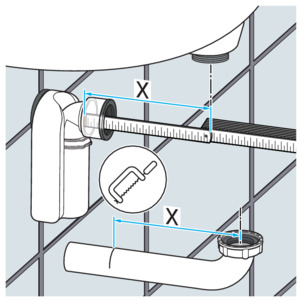

Beregn afløbsbøjningens længde X.
Afkort og afgrat afløbsbøjningen.

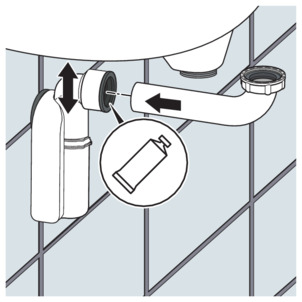

Påfør glidemiddel på afløbsbøjningen, og sæt den ind.

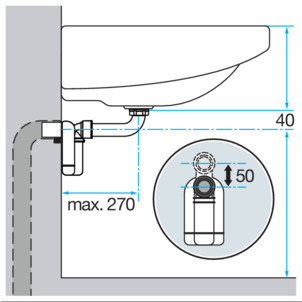

Indstil vandlåsens højde.
Skru afløbsbøjningen fast på håndvasken.

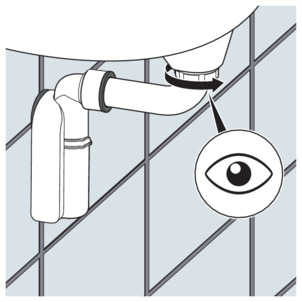

Som tæthedsprøvning foretages en visuel kontrol. Kontrollér afløbet for synlige utætheder.
Meget snavs, også omkring afløbsdelen og vandlåsen, skal fjernes med almindeligt husholdningsrengøringsmiddel. Skyl rengøringsmidlet grundigt af med rent vand efter den foreskrevne indvirkningstid. Der må ikke forblive rester på komponenterne.
For regelmæssig service og for at undgå kalkpletter skal der anvendes almindelig sæbe eller et mildt rengøringsmiddel.
Fjern grove urenheder med almindeligt husholdningsrengøringsmiddel. Skyl rengøringsmidlet grundigt af med rent vand efter den foreskrevne indvirkningstid.
Tør overfladerne af med en blød klud. Der må ikke forblive rester på komponenterne.
Sørg for ikke at beskadige vandlåsen, når afløbet rengøres.
Adskil produkt og emballage i de enkelte materialegrupper (f.eks. papir, metal, kunststof og ikke-jernholdige metaller), og bortskaf dem iht. den nationalt gældende lovgivning.
