Tempoplex-afløb
Produktinformation
Tempoplex-afløb
| Byggeår (fra): | 01-01-2010 |
Dette dokument er rettighedsbeskyttet, yderligere informationer fås på viega.com/legal .
Målgrupper
Oplysningerne i denne brugsanvisning retter sig mod følgende personalegrupper:
fagfolk inden for varme og sanitet
SHK-Fachkräfteejere
slutforbrugere
For personer, som ikke har ovennævnte uddannelse eller kvalifikationer, er montering, installation og eventuel vedligeholdelse af dette produkt ikke tilladt. Denne indskrænkning gælder ikke for anvisninger vedrørende betjeningen.
Monteringen af Viega-produkter skal foregå under overholdelse af de alment anerkendte tekniske regler og af Viegas brugsanvisninger.
Mærkning af henvisninger
Advarsler og oplysninger adskiller sig fra den øvrige tekst og er mærket med relevante piktogrammer.
FARE!
Advarer om mulige livsfarlige kvæstelser.
ADVARSEL!
Advarer om mulige alvorlige kvæstelser.
FORSIGTIG!
Advarer om mulige kvæstelser.
BEMÆRK!
Advarer om mulige materielle skader.
INFO!
Yderligere henvisninger og tips.
Bemærkninger om denne sprogversion
Denne brugsanvisning indeholder vigtige oplysninger om produkt- og systemvalg, montering og idrifttagning samt om tilsigtet anvendelse og, hvis det er nødvendigt, om vedligeholdelse. Disse oplysninger om produkterne, deres egenskaber og anvendelsesteknikker er baseret på de aktuelt gældende standarder i Europa (f.eks. EN) og/eller i Tyskland (f.eks. DIN/DVGW).
Nogle passager i teksten kan henvise til tekniske forskrifter i Europa/Tyskland. Disse forskrifter gælder som anbefalinger for andre lande, såfremt der ikke forefindes nogen tilsvarende nationale krav. De relevante nationale love, standarder, forskrifter, normer samt andre tekniske forskrifter har højeste prioritet fremfor de tyske/europæiske retningslinjer i denne brugsanvisning. Oplysninger, der gives her, er ikke bindende for andre lande og områder og bør, som allerede nævnt, betragtes som en hjælp.
Korrekt anvendelse
Anvendelsesområder
BEMÆRK!
Fare for beskadigelse på grund af uegnede væsker
For ikke at beskadige afløbet må der kun komme følgende væsker i:
Normalt husholdningsspildevand med temperaturer op til 95 °C
ph-værdien skal være større end 4 og mindre end 10.
Tempoplex-afløbet er et afløb med vandlås til brusekar med 90 mm afløbshul.
Nøjagtige informationer om alle brusekarsmodeller og de egnede Viega afløb findes i kataloget eller på internettet.
Produktbeskrivelse

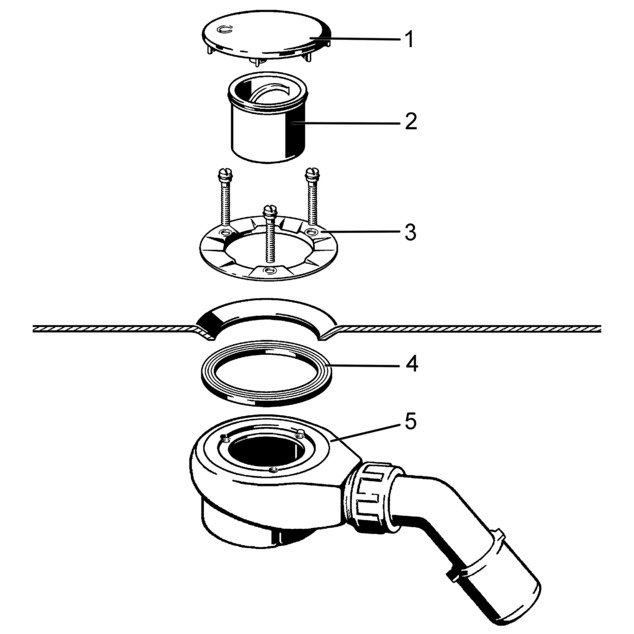

Oversigt
- 1 - Beskyttelseskappe
- 2 - Dykrør
- 3 - Monteringsflange med skruer
- 4 - Pakning
- 5 - Vandlås
Tekniske data
Afløbskapacitet ved 15 mm opdæmningshøjde |
|---|
Diameter afløbshul |
DN (nominel diameter) afløbsrør |
Højde |
Mål og indbygningsdybde |
spærrevandshøjde |
0,64 l / s |
90 mm |
40 / 50 mm |
80 mm |
50 mm |
Håndtering
Oplysninger om montering
Monteringsbetingelser
For montering af afløbet gælder følgende forudsætninger:
Brusekarret er installeret.
Afløbsledningen er lagt indtil brusekarret.
Brusekarrets underside er tilgængelig.
Afløbskapaciteten er tilstrækkelig ved en opdæmningshøjde på 15 mm.

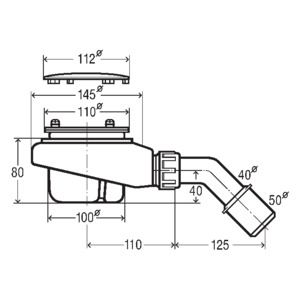

Indbygningsmål
Montage
Montering af afløb
Deling af pakning

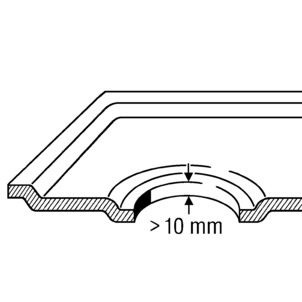

Hvis brusekarbunden er tykkere end 10 mm, skal pakningen deles som følger:
-

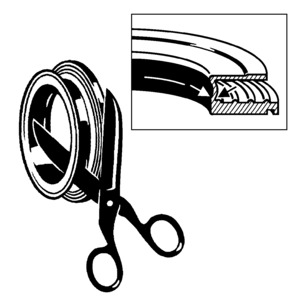

Skær pakningen i to dele ved pakningsvulsten.
Isætning af pakning
Gå frem som følger for at montere afløbet:
-

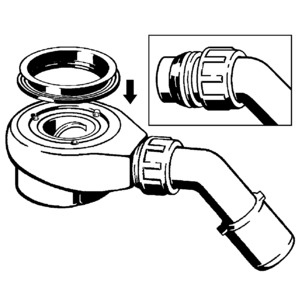

Læg pakningen på afløbets tætningsflade, og tryk den ind i holdenoten.
-

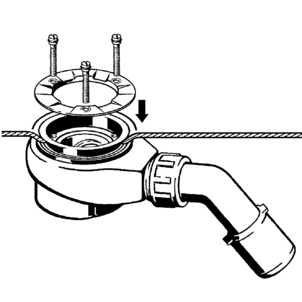

Positioner afløbsdel med pakning under brusekarret.
-
Før pakningens øverste del gennem afløbshullet.
INFO!Hvis pakningen skulle deles: Sæt en pakningsdel på afløbshuset, og læg den anden pakningsdel i afløbshullet.
Fastgørelse af afløb
-

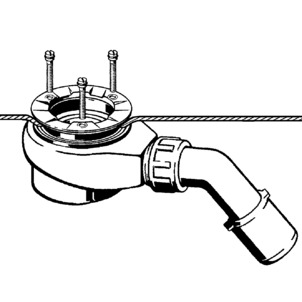

Sæt skruerne i med hånden.
-
BEMÆRK!

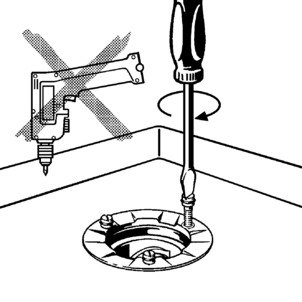

Anvend kun skruetrækkere, ingen batteridrevet skruetrækker.
Stram skruerne jævnt.
-

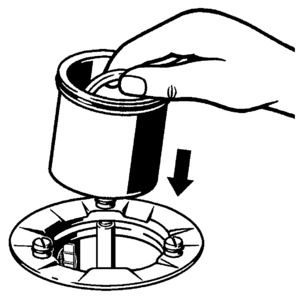

Sæt dykrøret i vandlåsen.
-

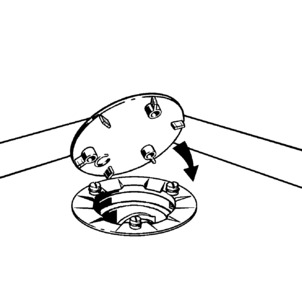

Tryk beskyttelseskappen på de tre fastgørelsespunkter.
Tilslutning af spildevandssystem
Gå frem som følger for at slutte afløbet til spildevandssystemet:
Forudsætning:
Afløbsdelen er installeret på brusekarret.
-

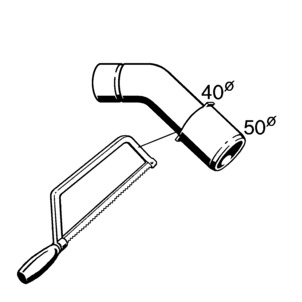

Hvis spildevandsrøret kun har en diameter på 40 mm, skal afløbsbøjningen saves af.
-
Placer vandlåsen, så afløbsbøjningen kan sluttes til spildevandsledningen.
Drej afløbet i leddet, indtil den ønskede position nås.
-

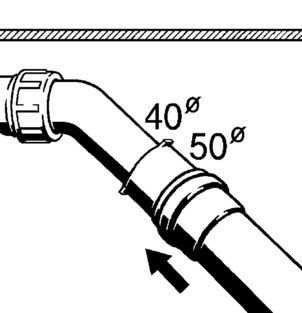

Skub spildevandsrøret på afløbsbøjningen.
Tæthedsprøvning
Som tæthedsprøvning foretages en rent visuel kontrol.
-
Kontroller af- og overløbet for synlige utætheder.
Service
BEMÆRK!
Fare for beskadigelse på grund af uegnede rengøringsmidler.
Følgende rengøringsmidler kan beskadige forkromede overflader og må derfor ikke anvendes:
Skuremiddel
Skuresvampe
Kalk-, gips- eller cementfjerner
Opløsningsmider eller andre syreholdige rengøringsmidler
For regelmæssig service og for at undgå kalkpletter kan der anvendes almindelig sæbe eller et mildt rengøringsmiddel. Benyt under ingen omstændigheder skuremiddel eller ridsende genstande.
Kraftigt snavs, også omkring afløbsdelen og vandlåsen, kan fjernes med almindeligt universalrengøringsmiddel. Vær opmærksom på, at rengøringsmidlet skal skylles grundigt af med rent vand efter den foreskrevne virketid. Der må ikke sidde rester tilbage på komponenterne.
Rengøring af afløb
BEMÆRK!
Sørg for ikke at beskadige vandlåsen, når afløbssystemet rengøres.
-
Tag beskyttelseskappen af.
-

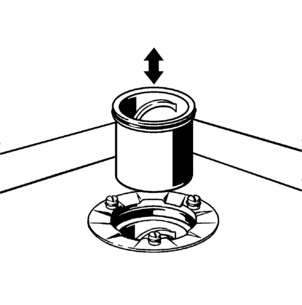

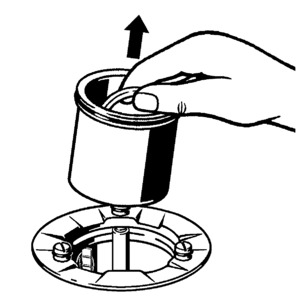

Tag dykrøret ud ovenfra.
-
For at få fri adgang til afløbsledningen:

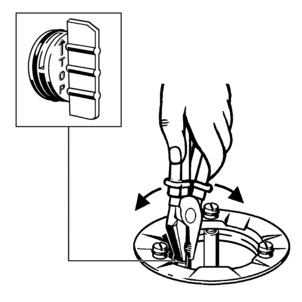

Tag fat i endedækslet i lasken med en tang, og træk det af.
-
Rengør forsigtigt afløbet uden at beskadige armaturet.
-

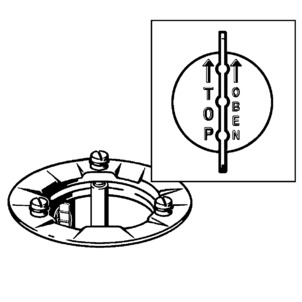

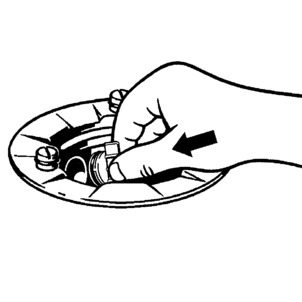

Sæt endedækslet i i niveau med fladen.
-
Sørg for at placere endedækslet korrekt. Lasken skal være anbragt lodret.
-
Isæt dykrøret.
-
Sæt beskyttelseskappen på.
Bortskaffelse
Adskil produkt og emballage i de enkelte materialegrupper (f.eks. papir, metal, kunststof eller ikke-jernholdige metaller), og bortskaf dem iht. den nationalt gældende lovgivning.
