Sprchový žlábek se používá jako odtok pro sprchu v jedné úrovni s podlahou v koupelně. Dimenzován je pro malé až střední množství vody, které se vyskytuje např. v soukromé bytové výstavbě.

Technické informace viz Technické údaje .

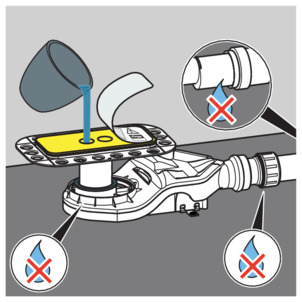

Sprchový žlábek je v dlouhodobém provozu určen pro odvádění běžné odpadní vody z domácnosti, viz Pravidla z oddílu: média .

• Teplota odpadní vody smí krátkodobě činit až 95 °C. V dlouhodobém provozu musí být teplota podstatně nižší.

• Hodnota pH musí být vyšší než 4 a nižší než 10.

Není přípustné odvádění odpadní vody, která by mohla poškodit materiály výrobku.

Výška vodní uzávěry činí 25 mm.

Délku sprchového žlábku Cleviva lze přizpůsobit.

Profil sprchového žlábku lze na milimetr přesně zkrátit až na délku 300 mm.

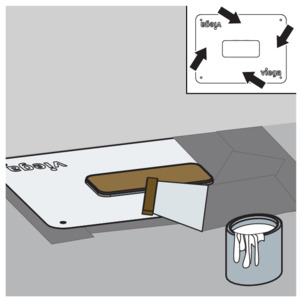

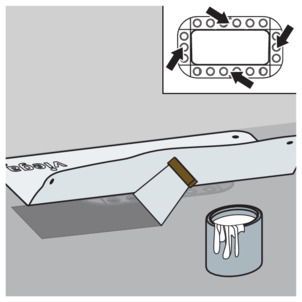

Pro ochranu před provlhnutím naneste izolační fólie zpracovávané v tekutém stavu přímo na potěr a na stěny pod dlažbu. Určení třídy zatížení a podkladu, stejně jako výběr vhodné spojené izolace, je nutné provést podle platných norem a pravidel, viz: Pravidla z oddílu: utěsnění .

Pro odborné utěsnění je zapotřebí pečlivé naplánování. Při tom musí být podle příslušné třídy zatížení vlhkostí a typu podkladu zvolena vhodná spojená izolace se stavebně právním dokladem o použitelnosti.

Zohledněte také následující faktory:

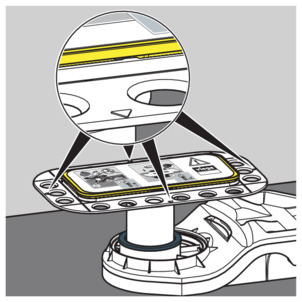

• Odtok nebo sprchový žlábek musí být vybaven speciální přírubou, která má povrch vhodný pro lepení a šířku min. 50 mm.

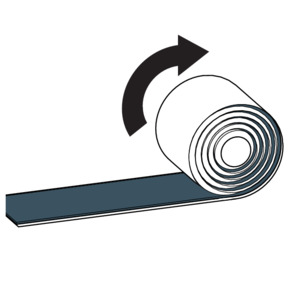

• Pro přechod mezi různými materiály odtoku a potěru použijte buď vhodnou utěsňovací manžetu nebo izolační pás, který je prefabrikovaný pro překrytí spojenou izolací a má šířku min. 50 mm.

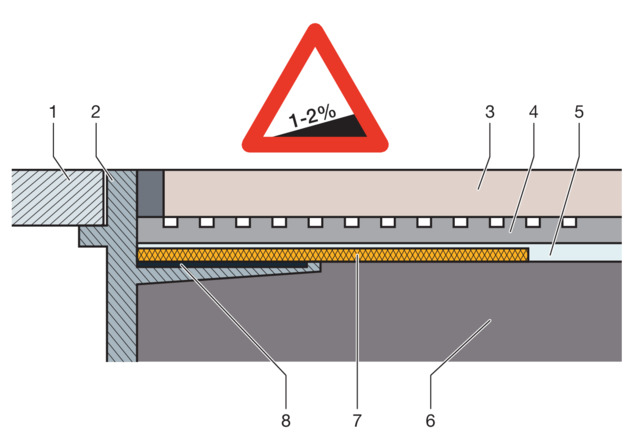

• Potěr musí být vytvořen s minimálním sklonem 1–2 %.

• Montáž musí být provedena odborně podle montážních návodů a údajů výrobce.

V kombinaci s vhodnými odtoky je dovoleno použít jen přípustné spojené izolace se stavebně právními doklady o použitelnosti. Viz Pravidla z oddílu: utěsnění .

Informace ke zpracování najdete v návodech k příslušnému výrobku.

Před montáží:

• Zkontrolujte, zda odtokový výkon zvoleného modelu postačuje pro vyskytující se množství vody Odtokový výkon .

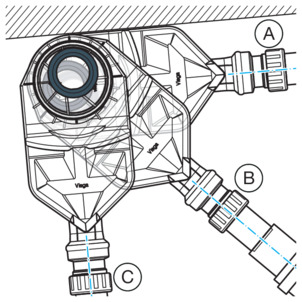

• Při spojení dvou nebo tří sprchových žlábků: řiďte se informacemi k dimenzování sběrných připojení Odtokový výkon .

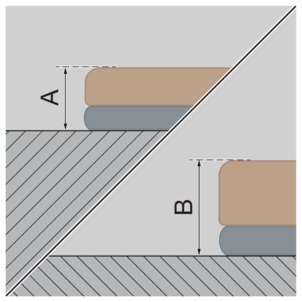

• Musí být zaručena dostatečná stabilita dlažby Technické údaje . Toho lze docílit buď dostatečnou tloušťkou potěru nebo jiným vhodným alternativním řešením. Před montáží se musí zohlednit příslušná opatření.

• Rozměry štěrbin a výklenků musí odpovídat pravidlům z oddílu Pravidla z oddílu: důležitá upozornění .

Během montáže:

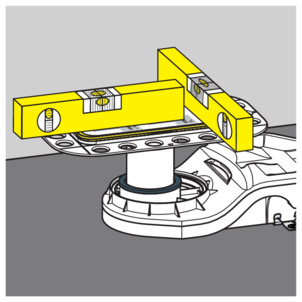

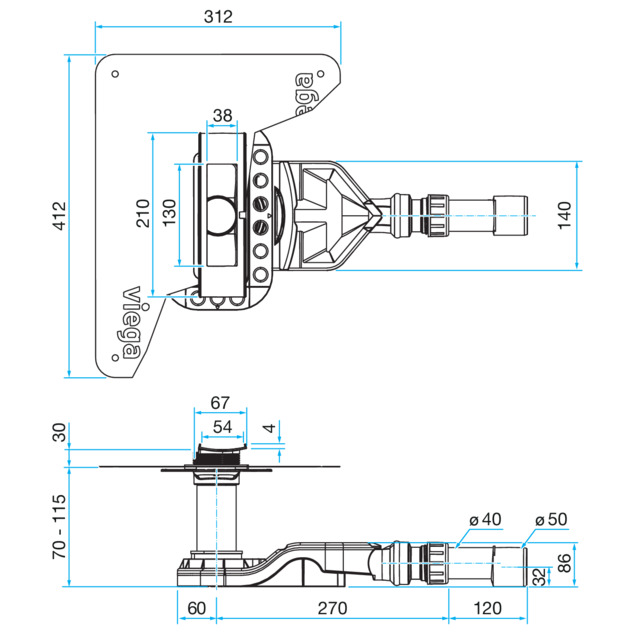

• Dodržujte montážní rozměry.

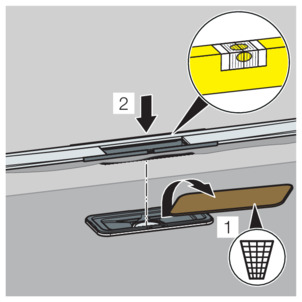

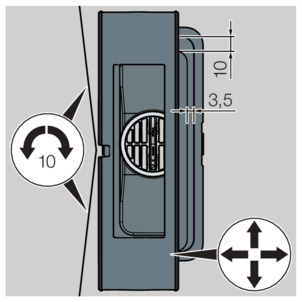

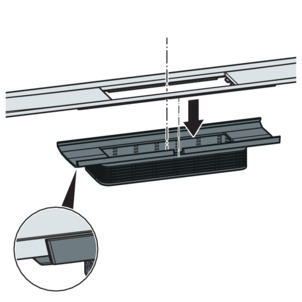

• Sprchový žlábek nastavte tak, aby vložku bylo možné vyjímat.

Po montáži:

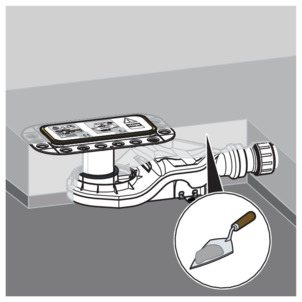

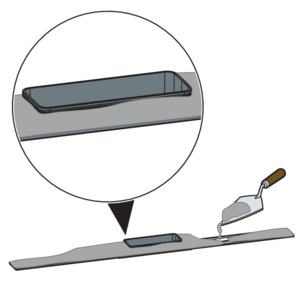

• Sprchový žlábek se musí po celé ploše podezdít maltou.

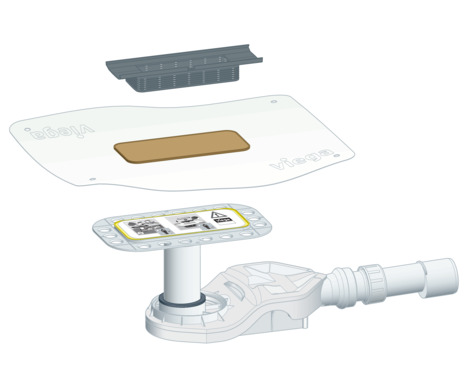

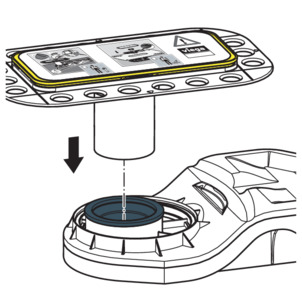

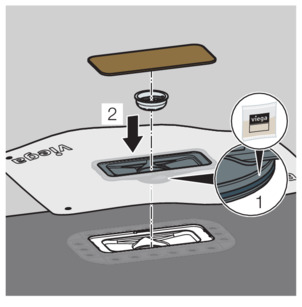

• Předejte utěsňovací příslušenství osobě provádějící spojenou izolaci (např. obkladači).

• S následnými řemesly odsouhlaste všechny relevantní detaily montáže, zejména ohledně spojené izolace.

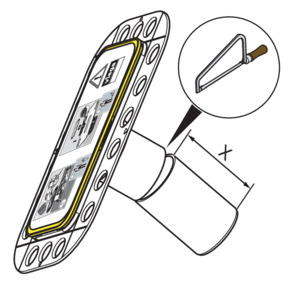

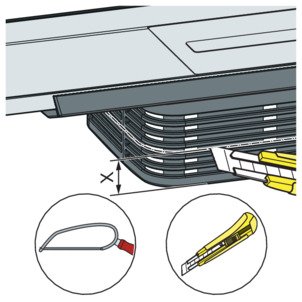

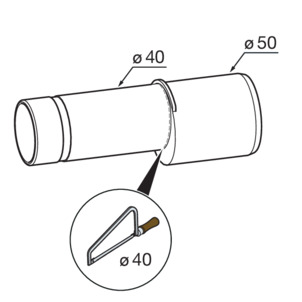

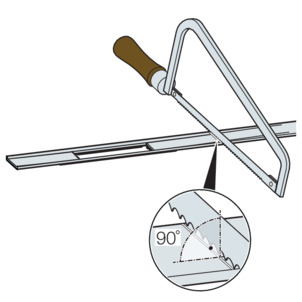

• Ruční pilka (pilový list maximálně 1,5 mm)

• Nářadí pro odebrání vložky (např.model 4965.90, art. č. 689 704)

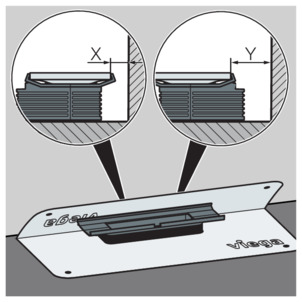

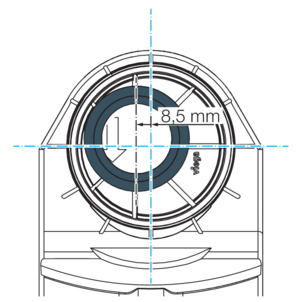

Odstupy od profilu sprchového žlábku závisí na umístění sifónu.

• X = minimální odstup od stěn

• Y = maximální odstup od stěn

Podmínka:

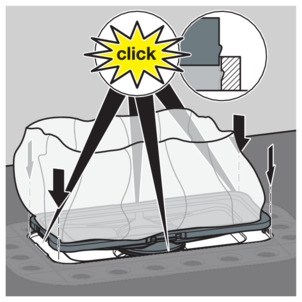

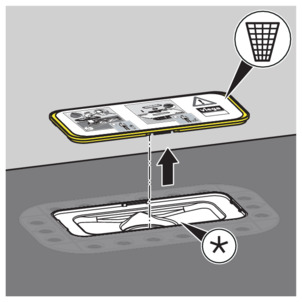

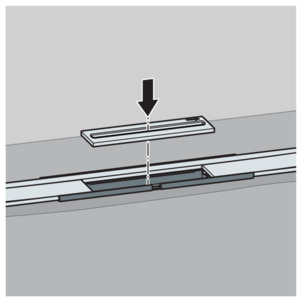

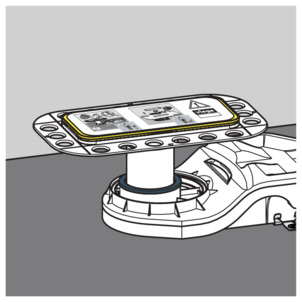

• Je namontována stavební ochrana.

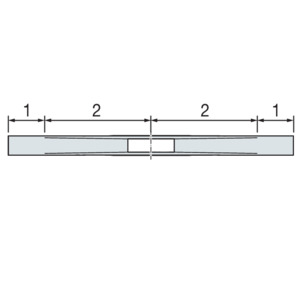

Profil sprchového žlábku je rozdělen na dvě odtokové zóny.

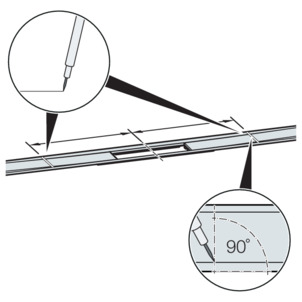

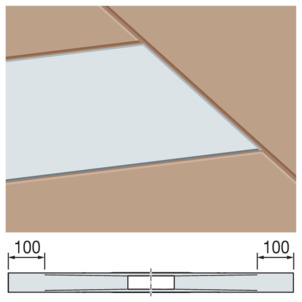

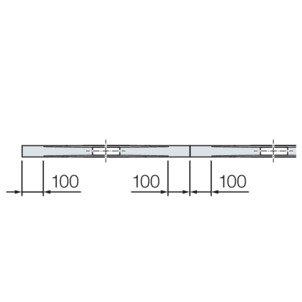

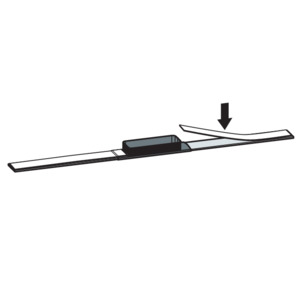

Profil sprchového žlábku lze na koncích odtokové zóny zkrátit až o 100 mm.

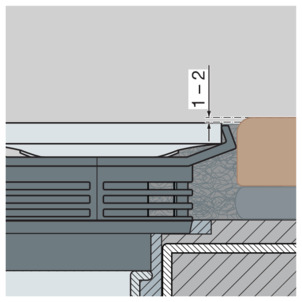

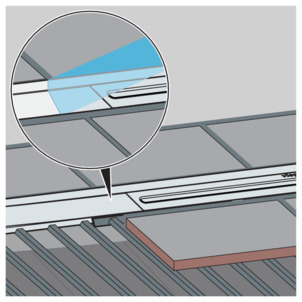

Profil sprchového žlábku a dlažba se nachází ve stejné výšce, aby bylo možné realizovat individuální délky profilu.

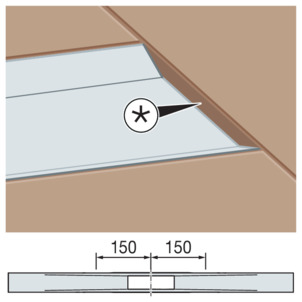

V odtokové zóně lze profil sprchového žlábku zkrátit na minimální stavební délku 150 mm od středu odtoku.

Vzniklý schodek mezi profilem sprchového žlábku a dlažbou lze zakrýt obkladovou ukončovací lištou nebo silikonem.

• Vtokový otvor, dvojitý, model 4981.60

• Vtokový otvor, jednoduchý, model 4981.50

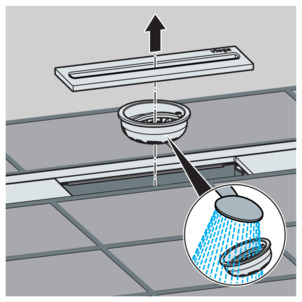

Pro pravidelnou péči a zamezení vzniku vápenných skvrn na roštu a rámu používejte běžné mýdlo nebo jemný čisticí prostředek. Nepoužívejte abrazivní prostředek nebo drsné předměty.

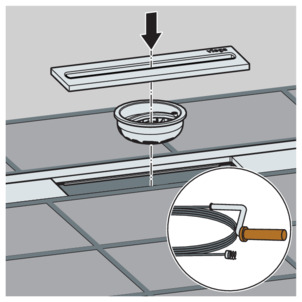

Hrubé nečistoty, i v oblasti odtokového tělesa a sifónu, lze odstranit běžným čističem pro domácnost. Po předepsané době působení velmi důkladně čisticí prostředek opláchněte čistou vodou. Na komponentách nesmí zůstat žádné jeho zbytky.

Pro čištění doporučuje společnost Viega použít jemný čisticí prostředek, hadr a čisticí štětku.
